屋根瓦

屋根瓦は、雨や雪などの降水を防ぐために主に設計された重ね合わせた瓦で、伝統的には粘土やスレートなどの地元で入手できる材料で作られていましたが、後にコンクリート、ガラス、プラスチックなどの材料で作られるようになりました。

屋根瓦はネジや釘で固定できますが、歴史的なデザインでは自立型の連結システムを採用している場合もあります。瓦は通常、下地システムを覆い、屋根を水の浸入から守ります。^[1]

屋根瓦にはさまざまな形状やパターンがあり、設置方法やデザインによっていくつかのカテゴリに分けられます。

屋根瓦の最もシンプルなデザインの一つで、伝統的な屋根板と同じ方法で設置される単純な重ね合わせた板で、通常は上部を釘やネジで固定します。スレート瓦のあらゆる形態がこの範疇に入ります。設置すると、個々の屋根板の表面積のほとんどが、重ね合わせた屋根板で覆われます。この結果、平らな瓦は、同じ大きさの他のパタ​​ーンよりも、一定の面積を覆うのに多くの瓦を必要とします。^[2]

これらのタイルは、英国の粘土タイルと同様に、一般的には四角い底部が特徴ですが、南ドイツで一般的なビーバーテイルタイルのように、先端が尖っていたり丸みを帯びている場合もあります。

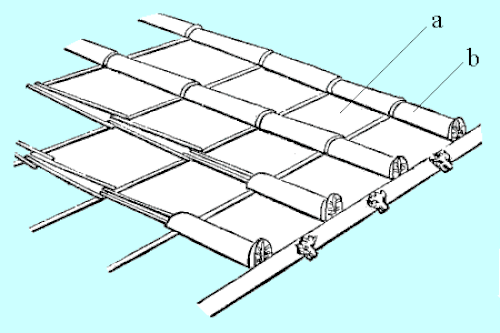

インブレックスとテグラは、ギリシャ、ローマ、中国など多くの古代文化で使用されていた重ね合わせたタイルです。テグラは屋根の表面に敷かれた平らなタイルで、インブレックスはテグラの継ぎ目に敷かれた半円筒形のタイルです。

初期の設計では、テグラは完全に平らでしたが、時が経つにつれて、タイルの隙間から水を排出するために、縁に隆起が付くように設計されました。^[3]

インブレックスやテグラのタイルのデザインと同様に、ミッション タイルは半円筒形の 2 ピース タイル システムで、パンとカバーで構成されています。インブレックスやテグラとは異なり、ミッション タイルのパンとカバーは両方ともアーチ型になっています。

この形状の初期の例では、粘土片を作業者の太ももに当てて曲げることで半円形の曲線が作られました。これにより、タイルの片方の端にテーパーが加わりました。

パンタイルは、パンとカバーが 1 つのピースに統合されている点を除けば、ミッション タイルに似ています。これにより、タイルの枚数を減らして表面積を広くカバーでき、漏れの原因となるひび割れも少なくなります。

これらのタイルは、伝統的に押し出し機で成形されます。このカテゴリには、S 字型のスペイン タイルのほか、スカンジナビアや北ヨーロッパで一般的なスカンジア タイルが含まれます。

1840年代にさかのぼるインターロッキングタイルは、屋根瓦の最も新しいカテゴリーであり、外観の多様性が最も豊富なものの1つです。^{[4]インターロッキングタイルの特徴は、互いに連結するためのリッジがあることです。これにより、屋根面積とタイルの枚数の比率を高めることができます。}マルセイユ、ルドウィチ、コノセラパターンなど、多くの独特なプロファイルがこのカテゴリーに分類されます。 ^[5]

場合によってはさまざまな方法で製造できる他の種類のタイルとは異なり、インターロッキング タイルはタイル プレスを使用してのみ大規模に製造できます。

多くの場合、インターロッキングタイルは、平らな屋根板や平板タイルなどの他のタイルのパターンを模倣するように設計されており、個々のタイルの尾根を検査せずに地面から識別することが困難になる可能性があります。^[6]

粘土瓦の起源は不明ですが、古代ギリシャと中国で新石器時代後期に独自に開発され、その後ヨーロッパとアジアに広まったと考えられています。^[7]

ギリシャのレルナにある瓦の家では、焼かれた屋根瓦が発見されています。^{[8] [9]}現場で見つかった残骸には、屋根から落ちた数千枚のテラコッタタイルが含まれていました。^[10]ミケーネ時代には、グラとミデアで屋根瓦が記録されています。^[11]

ギリシャのアルカイック期の最も古い屋根瓦は、コリントス周辺の非常に限られた地域で記録されており、紀元前700年から650年の間に、アポロとポセイドンの2つの神殿で茅葺き屋根に代わって焼き瓦が使われるようになった。 ^[12]屋根瓦は急速に普及し、50年以内にギリシャ本土、西小アジア、南イタリアと中央イタリアを含む東地中海周辺の多くの場所で発見された。^[13]初期のギリシャの屋根瓦は、インブレックスとテブラ様式であった。^[14]茅葺きよりも製造コストが高く労働集約的であるが、その導入の理由は、耐火性が大幅に向上し、高価な神殿に望ましい保護を与えたことによるものと説明されている。^[15]

瓦葺き技術の普及は、古代ギリシャで同時に勃興した記念碑的建築と関連して見る必要がある。^[要出典]瓦葺き屋根の重量を支えるのに十分な強度があったのは、それまでの泥レンガと木の壁に取って代わった、新たに出現した石壁だけだった。^[16]副次的な影響として、新しい石と瓦の構造は、泥レンガの壁を雨から守るための延長屋根の必要性を時代遅れにしたため、ギリシャ建築における「中国式屋根」（ニックダッハ）構造の終焉をももたらしたと考えられている。^[17]

紀元前272年、モロッシアの ギリシャ王エピロスのピュロスが息子を攻撃していた際、ある女性が王の頭にギリシャの屋根瓦を投げつけ、死亡した。 ^[18]

ギリシャ風のデザインに似た屋根瓦は、ローマ帝国の統治下でも使用され続けた。瓦一枚の値段が1日半の賃金に相当することもあったにもかかわらず、瓦はローマの都市では一般的なものだった。瓦は当時の都市住民が利用できる数少ない武器の一つであったため、市民の反乱の際に即席の武器としてよく使われた。 ^[19]

ローマのインブレックス屋根とテブラ屋根は一般的に釘の使用を避け、代わりに重力によって固定されていたため、これが傾斜の低い屋根で瓦が発見された理由の1つであった可能性があります。^[20]

ローマ人はヨーロッパの植民地全体に屋根瓦の使用と生産を広め、窯と瓦工場は西はスペイン、北はイギリスにまで建設された。初期の記録によると、レンガと瓦工場は一時期ローマ国家の支配下にあったと考えられている。^[21]

ローマ人は紀元43年にイギ​​リスを征服した後、粘土製の屋根瓦の使用をイギリスにもたらしたと考えられています。屋根瓦の生産の最も古い場所は、フィッシュボーンローマ宮殿の近くにあります。イギリスで生産された初期の瓦は、ローマのインブレックスとテブラスタイルに従っていましたが、経験が少なくても生産できる平らなシングル瓦も含まれていました。^[21]

ローマ帝国の崩壊後、しばらくの間、北ヨーロッパでは屋根や装飾用の瓦の製造が衰退した。12世紀には粘土、スレート、石の屋根瓦が、最初は修道院や王宮で多く使われるようになった。その後、中世の町では火災の延焼を防ぐ手段としてその使用が奨励された。この時期には、製造が容易なため、単純な平らなシングル瓦が一般的になった。^[22]

スカンジナビアの屋根瓦は、オランダの都市支配者が耐火材料の使用を義務付けた1500年代の建築物に見られるようになった。当時、ほとんどの家は木造で茅葺き屋根だったため、火事がすぐに燃え広がることが多かった。需要を満たすために、多くの小規模な屋根瓦製造業者が手作業で屋根瓦を製造し始めた。スカンジナビア風の屋根瓦は、海の波を思わせる控えめな「S」字型を特徴とするパンタイルのバリエーションである。^[23]

英国では、タイルは木造建築物の側面を天候から守るためにも使われており、タイル張りとして知られている。^[24]この他に、木枠にタイルを張り、釘で打ち付け、グラウトを注入する、いわゆる数学的タイルと呼ばれるものがある。このタイル張りの方法はレンガ造りを模倣しており、レンガの外観を出すために開発されたが、18世紀のレンガ税を回避した。^[25]

中国では、伝統的な中国建築が壁ではなく屋根に重点を置いていたため、粘土瓦が歴史的な陶磁器タイルの主な形式となっている。 ^[26]黄土高原では龍山時代の 瓦の破片が発見されており、アジアで見つかった最も古い鍋と蓋のデザインの一部を示している。^[7]宋代には、施釉タイルの製造は李潔の『営造法師』で標準化された。^[27]明代と清代には、施釉タイルは紫禁城の宮殿ホールや天壇などの儀式用の寺院を含む最高級の建物でますます人気が高まった。

中国の建築は、屋根瓦用の光沢のある色付き釉薬の進歩で有名です。マルコ・ポーロは中国旅行中にこれについて次のように記しています。

屋根は緋色、緑、青、黄色などあらゆる色で輝いており、非常に鮮やかなニス塗りが施されているため、水晶のように輝き、その色は遠くからでも見ることができます。^[26]

日本の建築には、瓦屋根と合わせて屋根の装飾として鬼瓦があります。鬼瓦は一般的に、日本の鬼または恐ろしい獣を描いた屋根瓦または彫像です。平安時代以前には、花や植物をデザインした同様の装飾「花瓦」が鬼瓦より先にありました。

鬼瓦は仏教寺院で最もよく見られる。鬼の顔が欠けている場合もある。^[28]

韓国では、瓦（きわ）と呼ばれる瓦の使用は三国時代にまで遡りますが、瓦屋根が広く使われるようになったのは統一新羅時代になってからでした。瓦は当初、ステータスシンボルとして寺院や王室の建物にのみ使用されていました。

址に使われるデザインには象徴的な意味があり、さまざまな図柄が精神性、長寿、幸福、悟りなどの概念を表しています。火、水、木、金、土の五元素は三国時代によく使われた装飾で、高麗時代には青 磁釉が発明され、上流階級の屋根瓦に使われました。

戦後の韓国の屋根には多くが艮を特徴としており、一般的な装飾のシンボルは韓国の国花であるムクゲである。[ 29 ^]

ウッタル・プラデーシュ州のアラムギルプルなどの新石器時代の遺跡には、屋根瓦の初期の証拠が残されている。 ^[30]屋根瓦は、鉄器時代と紀元前1千年紀の初期歴史時代にはより一般的になった。^[31]これらの初期の屋根瓦は平らな瓦や丸い瓦、または曲がった瓦で、ガンジス川流域とインド半島全体に広まっていたことから、この時代において不可欠な建築要素であったことが示唆される。^[31]この初期の屋根瓦は、隣国のネパールとスリランカの屋根瓦にも影響を与えた。^[31]

金、銀、青銅、銅で作られた金属製の屋根瓦は、南アジアの宗教建築に限られています。金色の屋根瓦が使われている有名な寺院はチダンバラムのナタラジャ寺院で、中庭にある本殿の屋根には21,600枚の金色の瓦が敷かれています。^[32]

先細りの平らな屋根瓦は、少なくとも西暦9世紀または10世紀からタイ、ラオス、カンボジアで使用されており、14世紀以降は伝統的な仏教寺院の屋根に広く採用されました。^[33]これらの屋根瓦は、屋根に引っ掛けるために上端が曲がっており、下端が尖った平らな細長い本体を持っています。^[33]

インドネシアでは、ジャワ島の家屋の約90％が粘土製の屋根瓦を使用しています。^[34]伝統的に、ジャワの建築では粘土製の屋根瓦を使用しています。^[35]しかし、ジャワ島とバリ島の庶民の家で屋根瓦が使われるようになったのは19世紀後半になってからでした。^[要出典]オランダの植民地政府は、衛生面を向上するために屋根瓦の使用を奨励しました。^[要出典]ジャワ島とバリ島で屋根瓦が大量に使用される前は、両島の庶民はインドネシアの他の島々の住民と同様に茅葺き屋根やニパ屋根を使用していました。^[要出典]

屋根瓦はヨーロッパからの入植者によって北米に持ち込まれ、典型的には元の国特有の伝統的なデザインでした。

粘土製の屋根瓦の破片は、1585年に遡るロアノーク植民地のイギリス人入植地の考古学的発掘調査で、またその後のバージニア州ジェームズタウンやメリーランド州セントメアリーズにあるイギリス人入植地でも見つかっている。スペイン人とフランス人の入植者は、現在のアメリカ南部とメキシコ沿いの入植地に彼らのデザインとスタイルの屋根瓦を持ち込んだ。フロリダ州セントオーガスティンではスペインの影響を受けた瓦の破片が見つかっており、ルイジアナ州ニューオーリンズではスペインとフランスの両方のスタイルが使われていた。

オランダ人入植者は、現在の米国北東部にある入植地に初めてタイルを輸入し、 1650年までにハドソン川上流域でニューアムステルダムに供給する屋根タイルの本格的な生産を確立しました。

粘土製の屋根瓦は、1780 年に西海岸のサンアントニオ・デ・パドゥア伝道所で初めて製造されました。スペインの影響を受けたこのスタイルのタイルは、カリフォルニアで今でも一般的に使用されています。

屋根瓦生産の注目すべき場所の一つはオハイオ州ゾアであり、そこでは1817年にドイツ系ゾア派の宗教宗派が共同体を形成し、数十年にわたって手作りのドイツ風ビーバーテイル様式で独自の屋根瓦を生産していた。^[36]

1700 年代から 1800 年代初頭にかけて、粘土製の屋根瓦は、特に都市の火災規制が制定されて以降、その耐火性から アメリカの植民地都市で人気のあった材料でした。

製造方法が改善されたにもかかわらず、粘土タイルは1820年代頃にアメリカ国内で人気がなくなり、木製の屋根板やスレートタイルなどのより安価な代替品が一般的になりました。^[37]

1800 年代半ば頃から、工業生産の拡大により、粘土屋根瓦のより効率的で大規模な生産が可能になりました。同時に、都市の成長が進むにつれて、1871 年のシカゴ大火などの都市火災の危険性を抑えるための耐火材料の需要が高まりました。

これらの条件が組み合わさって屋根瓦の使用が大幅に拡大し、地域産の手作業で生産された瓦から、大規模企業が販売する特許取得済みの機械製造の瓦へと移行しました。^[38]

フランスのアルトキルヒのジラルドニ兄弟は、機能的な連結屋根瓦を初めて開発した。^[39]

ギラルドニ家のデザインは、屋根瓦のデザインに大きな変化をもたらしました。このタイルが登場する前は、ほとんどの屋根瓦のプロファイルは、大型機械を必要とせずに手作業で作れましたが、新しいインターロッキングタイルはタイルプレスでしか作れず、同等の土着スタイルよりもコスト効率がよかったのです。19世紀の残りの期間、多くの企業がインターロッキングタイルの改良と他のバージョンの開発を始めました。^[39]

ジラルドニ兄弟は1835年にデザインを作り始め、1841年に最初のインターロッキング粘土タイルのデザインの特許を取得し、10年後には新しいデザインの特許も取得しました。ジラルドニ兄弟は1845年から1860年の間にその特許をフランスのタイル製造業者6社と共有し、フランスとヨーロッパ全土でのインターロッキングタイルの使用の普及に大きく貢献しました。彼らの会社はさらに工場を建設し、1974年まで操業を続けました。^{[39] [40]}

もう一つの人気のあった初期のインターロッキングタイルのパターンは、1860年代にフランスのマルセイユでマーティン兄弟によって発明されたマルセイユデザインです。マルセイユタイルのパターンは、側面の溝の斜めの切り込みと、中央のリブの端が涙滴型になっていることで他のデザインと区別されます。^[39]

マルセイユタイルはマーティン兄弟がデザインを発明したが、広く使われるようになったのは、当初の特許が切れた後にこのパターンが採用され、国際的に生産されたためである。マルセイユタイルは、特に南米、中米、アフリカ、オーストラリアのヨーロッパの植民地に広く輸出された。^[39]

フランス製のマルセイユタイルは1886年までにオーストラリアに、1899年までにニュージーランドに輸入された。 ^{[41] [42]}ダニーデンを含む多くのニュージーランドの鉄道駅はそれらで建設された。 [ ^{43] [44]} 1916年、戦時中の輸入不足の際に、ワンダーリッヒによるマルセイユタイルの大規模生産がオーストラリアで始まった。 ^{[41] 1920年から、}パルニーの工場はタイルをイギリスに輸出した。^[45] 1929年までに、ウィンストンは1910年頃に設立されたタイル工場でタウマルヌイでタイルを製造していたが、1954年にプリマートンに取って代わられた。 ^{[46] [47] [48] [49]}

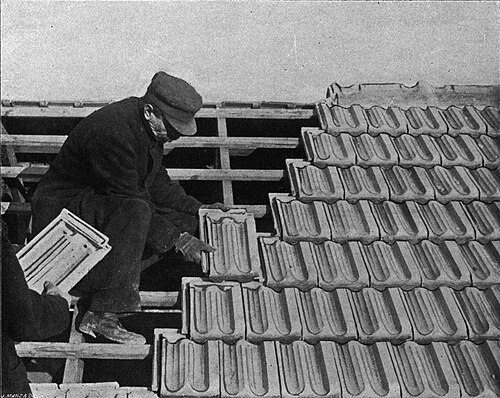

1881年、ヴィルヘルム・ルドヴィチは独自のインターロッキングタイルを開発した。これは、側面に二重の溝、タイル上部に二重のヘッドフォールド、屋根の上から水や溶けた雪をはじくための戦略的に設計された表面パターンを組み込んだ以前のデザインを改良したものである。他のデザインとは異なり、ルドヴィチはタイルの中央のリブを美観上の理由ではなく機能上の理由で取り入れた。^[39]

ルドヴィチのデザインはドイツで大量生産され、後にアメリカでもルドヴィチ・ルーフ・タイル社によって生産され、同社はこの模様をフランスのタイルとして宣伝した。^[50]

インドのマンガロール地方で発見されたタイルの多くは、このパターンに由来するか、このパターンで作られています。1860年に宣教師のゲオルグ・プレブストがインドのカルナタカ州マンガロールでグルプラ川とネトラヴァティ川の岸辺に大きな粘土の鉱床を発見し、そこに最初の工場を設立して以来、この地域で粘土製の屋根瓦が生産されてきました。彼らが生産した最初のタイルはギラルドニ兄弟のデザインに似ていましたが、後のタイルはルドウィチのパターンを採用しました。長年にわたり10の会社がマンガロールタイルを生産し、インド洋と亜大陸の周辺に輸出されました。^[51]

コノセラタイルは1889年にジョージ・ハーマン・バブコックによって開発され、斜めに連結する構造とデザインがユニークで、他の連結タイルデザインよりも設置の柔軟性が高くなっています。バブコックは塔や尖塔を念頭に置いてパターンを設計しました。彼のデザインにより、円錐形の屋根に必要な段階的なタイルのサイズの数が大幅に削減されたためです。^[52]

コノセラは当初、ニューヨーク州アルフレッドのセラドン・テラコッタ社によって製造・販売されていた。1906年に合併してルドウィチ・セラドン社が設立された後も、同グループは特別注文向けにコノセラタイルを生産し続けた。^[53]

最も古いコンクリート タイルは、1840 年代にアドルフ クローハーによって開発されました。クローハーはバイエルン州グラッサウを訪れた際に、地元の人々がこの地域の鉱物を使って漆喰を作っていることを知り、その材料で実験を始め、ダイヤモンド形の連結パターンを持つコンクリート タイルを開発しました。これは彼の会社の主力製品のひとつとなりました。また、彼はスカンジナビア風の粘土タイルに似たコンクリート パンタイルも製造しました。

タイルの高額な輸送費を削減するため、クロヘルはしばらくの間、タイル製造に「DIY」方式を採用し、住宅建築業者が自分でタイルを作れるようにセメントと必要な道具を販売していました。この方法には、セメントが素人によって準備され、常に一貫性があり、正しく混合できるわけではないという欠点がありました。

ヨルゲン・ペーター・ヨルゲンセンやハルトヴィヒ・ヒューザーなどのメーカーが連結や重なり合うデザインのタイルを生産し始めてから、数十年の間にコンクリートタイルはドイツでより普及しました。^[54]

コンクリートタイル産業は、大量生産しても安価であることから、20世紀初頭を通じて国際的に成長し普及しました。^[55]研究者は、コンクリートタイルは粘土タイルよりも劣っていると考えていましたが、これは主に、多孔性と色の永続性がないという根本的な弱点によるものです。^{[56] [57]}

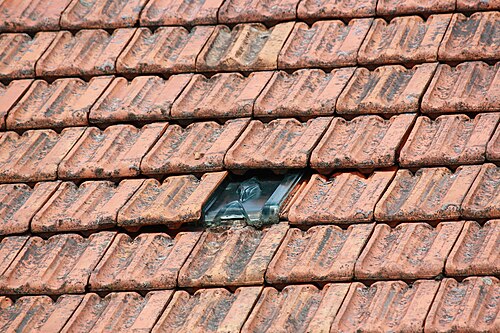

ガラスタイルは天窓タイルとも呼ばれ、粘土製の屋根瓦の付属品として使用されます。これらは1890年代に初めて開発され、倉庫や工場など、連結タイルで屋根を葺いた空間に光を取り入れるために設計されました。^[39]

屋根が完全にガラスタイルで覆われることは珍しいが、シアトルのキングストリート駅の塔のように例外もいくつかある。^[58]

プラスチックタイルは、複合タイルまたは合成タイルとして販売され、20世紀末に利用可能になりました。正確な発明日は不明ですが、ほとんどが2000年頃に利用可能になりました。^{[59] [60]}

プラスチックタイルは一般的にスレートタイルや粘土タイルを模倣して設計されており、プラスチックに添加された合成染料によってその色を実現しています。プラスチックタイルは射出成形によって生産されます。^[61]

ダウ・ケミカル社は2005年にソーラー屋根タイルの生産を開始し、他のメーカー数社もそれに追随しました。ソーラー屋根タイルは従来の屋根タイルとデザインは似ていますが、再生可能な電力を生成するために内部に 太陽電池が組み込まれています。

2016年、ソーラーシティ社とテスラ社が協力して、水路印刷されたタイルを生産した。これは路上から見ると普通のタイルに見えるが、正面から見ると太陽光を透過する。^[62]テスラ社は後にソーラーシティ社を買収し、このソーラーシングル製品は2019年に「失敗作」と評された。^[63]同社はその後、自社のタイルが標準タイルの3倍の強度があるという主張を撤回したが、その理由は明らかにしなかった。^[64]

瓦屋根には、屋根の棟と端に沿った隙間を密閉するための継手とトリム部品が必要です。

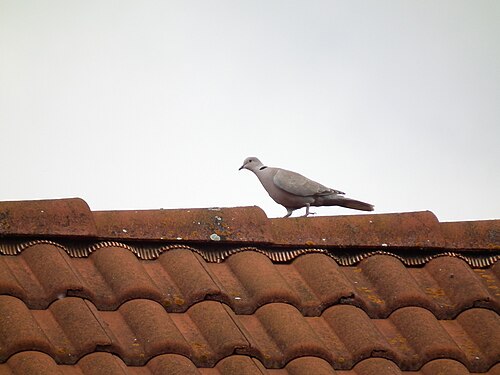

棟木は、傾斜した屋根の面が交わる屋根の一番上の棟木の上に置かれます。この部分は通常、地面と平行になります。

屋根のこの部分を覆う瓦は、屋根の棟の上から水を遠ざけ、その下の傾斜した屋根の両側に流す必要があります。^[65]

ターミナルは、屋根の切妻端または頂点のエンドキャップとして使用される棟瓦の取り付け部品です。 場合によっては、彫刻や置物の形をとって非常に装飾的なものになることもありますが、より実用的で建築的な性質を持つものもあります。

段階式屋根瓦は、上から下に向かってサイズが段階的に変化するように設計された瓦で、上部には小さい瓦、下部には大きい瓦があります。これらは、タワー、コーン、またはドームに瓦屋根を設置するときに必要であり、効果的に機能させるには、使用する屋根ごとに特別に設計する必要があります。

アンテフィックスは、ミッション、インブレックス、テグラ、またはパンタイル屋根の基部を終了して隠す垂直ブロックです。^[66]

これらはギリシャやローマの瓦屋根によく見られ、非常に装飾的なものであることが多いです。

屋根構造の軒下に貼られる、装飾用のタイル。スリランカの寺院建築などで見られる。

屋根瓦の耐久性は、材料の組成と製造方法によって大きく異なります。耐久性は、化学的分解に対する耐性、低多孔性、および高い破壊強度という 3 つの要素に直接関係しています。

粘土タイルやスレートタイルは安定した素材で、化学分解に対して自然に耐性があるが、プラスチック複合タイルやコンクリートタイルは時間の経過とともに必然的に劣化する。このため、高品質の粘土タイルやスレートタイルの耐用年数は100年以上であることが証明されているのに対し、合成タイルやコンクリートタイルの実用寿命は通常30～50年である。^{[67] [68] [69]}合成プラスチックタイルの場合、市場に出回っている最も古い製品は2000年頃のものなので、これは単なる推定値である。^[60]プラスチックタイルの劣化の主な原因は紫外線への曝露であり、紫外線は素材の化学結合を弱め、タイルを時間の経過とともに脆くする。^{[70] [71]}

セメント瓦によく見られる現象は白華現象で、コンクリート内の遊離石灰の存在によって引き起こされます。この石灰は水と反応して水酸化カルシウムを形成し、瓦の外側に白亜質の堆積物を形成します。セメント瓦の強度や耐久性に悪影響を与えることはありませんが、この現象は魅力的ではないと考えられています。^[72]

多孔度が2%を超えるタイルは、水の浸入と吸収を許し、凍結融解条件や塩分を含んだ空気の侵入がある気候では有害となる可能性があります。凍結融解サイクル中、タイルに浸透した水は凍結時に9%の体積膨張が見られ、侵入した細孔内に圧力がかかり、亀裂が広がります。氷が溶けると、水はそれらの亀裂にさらに広がり、次の凍結時にさらに応力がかかります。^{[73]同様の効果は、塩分を含んだ空気の侵入がある海の近くでも見られ、}塩結晶の浸透と膨張につながる可能性があります。^[74]

粘土瓦の多孔性は製造品質によって大きく異なりますが、一部のメーカーは2%未満の吸湿率を実現しています。コンクリート屋根瓦の吸湿率は13%程度である傾向があり、重大な破損を避けるためには3～7年ごとに定期的な再シーリングが必要です。^{[75] [69]}セメントの固有の多孔性により、セメント瓦は非常に重く厚く作られる必要があり、その結果、市場で最も重い屋根材の1つであり続けています。^[76]

多孔質の粘土タイルは釉薬を塗ることで防水できると一般的に信じられていますが、研究によりそうではないことがわかっています。粘土体に大きな気孔がある場合、外側のコーティングに関係なく、時間の経過とともに水が浸透します。^[77]

粘土タイルの破壊強度は、焼成温度、粘土の特定の組成、焼成サイクルの長さなどの要因の組み合わせに応じて、製造業者によって大きく異なります。粘土タイルは壊れやすいという一般的な概念にもかかわらず、高級メーカーは破壊強度が700ポンドから1500ポンドのタイルを製造しています。^[78]

プラスチック製の屋根瓦の破壊強度は温度によって大きく異なります。セラミックや金属とは異なり、プラスチックのガラス転移温度は冬の気温の範囲内にあり、寒い時期には非常に脆くなることがよくあります。^[79]

粘土瓦は歴史的に、その構成材料である粘土のみから色を帯びており、屋根の色は主に赤、オレンジ、黄褐色でした。時が経つにつれ、特にアジアの一部の文化では粘土瓦に釉薬を塗るようになり、多種多様な色と組み合わせが実現しました。

もともと、マット粘土タイルの色の変化のほとんどは、窯の焼成温度、窯の雰囲気条件、場合によっては還元焼成の変化によって引き起こされていました。焼成温度が低いと一般に多孔性が高くなり、破壊強度も低くなるため、多くの製造業者はこのプロセスから移行しました。

エンゴーブは現在、歴史的な焼成バリエーションの外観を再現するために一般的に使用されており、薄い色のセラミックコーティングがタイルに化学的に結合し、焼成条件を一定に保ちながら、焼成タイルにさまざまなマットカラーを提供します。釉薬は、より光沢のある外観が求められる場合に使用されます。粘土ベースと同様に、エンゴーブと釉薬はどちらも紫外線暴露に関係なく色あせをまったく受けないため、人工着色剤の中ではユニークです。^[80]

スレートタイルの色は、含まれる鉄と有機物の量と種類によって決まり、ほとんどの場合、明るい灰色から暗い灰色までの範囲です。屋根に使用されるスレートの色合いには、緑、赤、黒、紫、茶色などがあります。^[81]

セメントタイルは、通常、セメント本体に顔料を加えるか、タイルの外側にセメントを注入した顔料の濃縮スラリーコートを塗ることで着色されます。製造工程が簡単で焼成温度が比較的低いため、セメントタイルは時間の経過とともに色あせ、多くの場合、新しい外観に戻すために塗装が必要になります。^[82]

プラスチックタイルは、成形時に合成染料を混ぜて着色されます。^[61]反応性の高い化学組成のため、紫外線による劣化が起こり、数年使用すると色あせてしまいます。^[83]

•
  英国の連結屋根瓦に霜が降りる
•
  ブラジルのミッションタイル屋根の裏側。下地材や下部構造なしで設置されています。
•
  ノルウェーのスレート瓦屋根
•

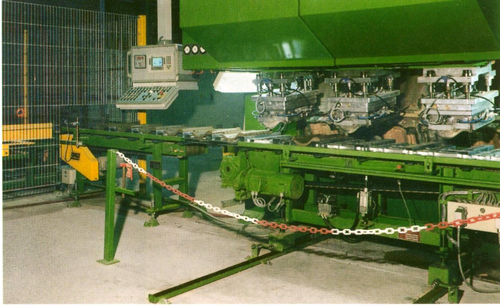

  ヨーロッパの近代的なタイルプレス
•
  パンタイルのように見えるように設計されたインターロッキングタイル
•
  日本の光沢のある青い屋根瓦
•
  クロアチアのドゥブロヴニクで見られる瓦屋根

• カバー（建設）

• ペグタイル修復作業に関する技術ノート
