カバー（建設）

建築において、カバーとは建物の屋根の外側の層を指します。カバーは雨水を誘導して集めることで防水性を確保します。また、ほこりや侵入物などのさまざまな外部要素に対する機械的な保護も提供します。さらに、雪による静的な機械的圧力や強風による動的な力(圧力と揚力) に耐える必要があります。

建物の5 番目のファサードとして考えられており、構造の 美的魅力と特徴にも貢献しています。

屋根カバーは屋根の外側部分であり、建物の安定性には寄与しません。雨、雪、雹、風などのあらゆる気象条件、海洋環境やメンテナンス要員の重量などの外部環境要因に耐えられるように設計されています。屋根カバーは、棟から排水システムまで、重力によって雨水を導き、防水に貢献します。

屋根は外部から見える要素として、建物の歴史的価値と建築的価値に貢献します。

屋根材は、次のようなさまざまな要素で構成されています。

• 屋根の支え（梁、板、垂木、バッテンなど）
• 屋根下地材（防水膜、断熱材など）
• 下地の換気要素（湿気と蒸気の排出）
• 屋根材、目に見える外装コーティング（タイル、スレート、屋根板など）
• 屋根の防水性と適切な排水性を確保する要素（棟キャップ、フラッシング、端部防水要素など）
• 集水システム（軒）と雨水排水システム（側溝）
• 屋根窓または天窓。

屋根下地は、雨水や粉雪の偶発的な浸入を防ぎ、断熱材との対流交換を防ぎ、水蒸気の移動を制御するために使用されます。^[1]これは建物の断熱性能の要素です。^[2]

屋根下地は、フレームと屋根支持部の間に設置されます。下地には2つの種類があります。1つは、通常、パネルや板などの木材で作られた硬質下地で、もう1つは、強化の有無にかかわらず、ビチューメンまたは合成材料で作られた柔軟な下地です。^[1]柔軟な下地は、高蒸気透過性（HVP）を持つ場合があり、これは水蒸気の移動に影響を与え、断熱材の設置にも影響します。^[2]

フレームに取り付けられた屋根支持部は、屋根要素の固定支持部として機能します。通常は、下地材または板張りです。下地材は、正方形または長方形の断面を持つ水平方向の木製スラットのネットワークで、バッテンと呼ばれます。^[3]柔軟な下地材がある場合は、カウンターバッテンが下地材の下に配置されます。板張りは、木製の厚板であるボードのデッキで構成されています。^[4]ファイバーセメントなどの代替工業ソリューションが存在します。鋼鉄屋根やスレートなどの一部の屋根要素には、屋根支持部は必要ありません。

屋根の換気は屋根裏の木材を適切に保護し、結露を防ぐことで 湿度レベルを調節します。換気システムには 2 種類あります。

• 尾根通気システムは、空気の循環を促進するために配置された点状の開口部（通常は 1 dm2 の断面）で構成されます。これらは、風上斜面の下部（正圧の領域）と風下斜面の上部（負圧の領域）に配置されます。
• リニア システムでは、屋根の下部 (軒先)、斜面、および尾根に沿って空気が通過します。山岳地帯では必須であり、特に下地材を使用すると、換気が均一になるという利点があります。

技術的には、小さな要素を持つ屋根と大きな要素を持つ屋根の 2 種類の設置方法が区別されます。小さな要素を持つ屋根には、スレート、タイル、および屋根板が含まれます。これらの設置を導く防水の原則は、重ねることです。大きな要素を持つ屋根には、金属板、プロファイルされた金属またはプラスチック トレイ、および波形繊維セメント シートが含まれます。これらの防水の原則には、重ねること、ホッチキス留め、 エラストマーシールの適用などが含まれます。

茅葺き屋根や緑の屋根など、伝統的な屋根材の中には、これら 2 つのカテゴリに当てはまらないものもあります。

タイルは、成形またはプレスによって製造される硬い板です。^[5]地域特性や屋根の上の配置に応じて、平らなもの、波形のもの、湾曲したもの、サドルバックのものなど、さまざまな形状があります。^[6]材料はテラコッタであることが多いですが、コンクリート、ガラス、金属（亜鉛、鋼）の場合もあります。^[5]タイルは、下地や板張り、さらには特定のタイルの支えの上に設置することもできます。

テラコッタ タイルは、フランスやその他多くの国で主要な屋根材として使用されています。これらのタイルは、高温で焼いた粘土で作られています。得られる色は、使用する粘土と仕上げ時に施される表面処理によって異なります。

タイルには、カナル タイル、フラット タイル(ブルゴーニュの釉薬タイルやアルザスのタイルなど地域によって異なる)、フランドル タイル、インターロッキング タイルなど、 形状に応じて設置方法がそれぞれ異なる複数の種類があります。

•
  チェコ共和国のガラスタイルと粘土タイル。
•
  ポルトガルの磁器タイル。
•
  ダイヤモンド型の模様が入った連結タイル。
•
  ミラノの瓦屋根。

天然スレートは、非常に細かい片岩石でできた要素です。スレート片岩から製造され、希望の寸法に切断および製材されます。スレートの形状には、長方形、丸型、尖った形、またはダイヤモンド形があります。スレートは防水性、非多孔性、耐霜性があり、最も攻撃的な大気物質に対して耐性があります。

ファイバーセメントスレートは、天然スレートに似せてセメントで作られたプレハブ要素です。全体に着色することも、表面だけ着色することもできます。初期のファイバーセメントスレートにはアスベストが含まれていました。

スレート屋根の地理的分布は、下層土の頁岩の豊富さと関係があります。アンジュー、ブルターニュ、アルデンヌ、ピレネー山脈の一部、フランスの中央高地などです。ヨーロッパでは、天然スレートは通常スペインから来ています。

スレートはフックまたは釘で取り付けられます。サポートには、バッテンまたはボード（連続サポートとも呼ばれます）の 2 種類を使用できます。

ビチューメンシングルは「シングル」とも呼ばれ、グラスファイバーまたはセルロースフェルト補強材とビチューメンおよび鉱物粒子の混合物で構成されています。丸型、長方形、鱗片状など、さまざまな形状があります。これらの製品は軽量であるため、傾斜の緩い屋根や軽量構造物に簡単に設置できます。最も一般的な設置方法は、パーティクルボードまたは連続板で作られた連続サポートに要素を釘で固定することです。

木製シングル（木製スケールまたはシングルとも呼ばれる）で作られた屋根は、カラマツ、クリ、またはレッドシーダーで作られています。これらは、フランシュ＝コンテ、ヴォージュ、またはサヴォワで今でも見られる古代の技法です。小さな木製の要素が、スレートのように釘で固定されます。ここでも、一部の職人がこの技法を継承し、復活させています。主に山岳地帯で見られますが、平地でも見られます。ほとんど腐食しない木材は、時間の経過とともに徐々に色が変化し、銀灰色に溶け込みます。

ラウゼは主に中央高地、ブルゴーニュ、シャンパーニュ、ロレーヌで見られます。また、山岳地帯の伝統的な材料でもあります。法外な値段にもかかわらず、より現代的な材料に置き換えられることがよくあります。しかし、今でも復活しており、屋根職人の専門知識は残っています。残念ながら、これらの製品の採掘は多くの地域で中止されています。地元での生産、アルプスの屋根用のイタリアのヴァッレ・ダオスタからの輸入、そして近年のラウゼを模倣した工業製品の出現により、復活が起こっています。これらの製品はすべて、サイズや産地に関係なく、補強されたフレームワークを必要とし、通常は二重屋根技術を使用して設置されます。

2 種類の材料が区別されます。

• フレームワークに直接取り付けられた自立型スチールトレイ（またはアルミニウム製ですが、あまり一般的ではありません）。
• 連続した裏打ちで支えられた金属板（亜鉛、銅）。

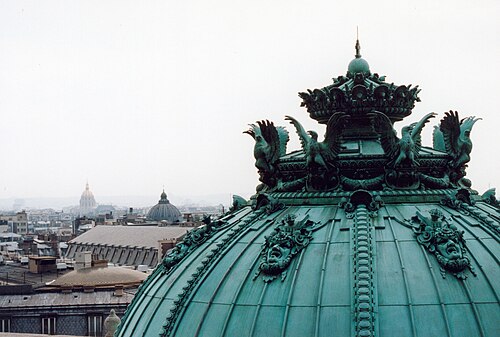

金属板の屋根は、時間の経過とともに優れた耐久性を発揮し、外観を向上させる緑青が形成されます。銅は黒くなり、緑青または酸化により緑色になります。一方、亜鉛は、非常に評価の高いプラチナアッシュ色になります。亜鉛と銅はどちらも成形、曲げ、溶接が容易で、最も複雑な設置にも適しています。

• サポート：

サポートは、サポートと金属要素の間の空気循環を可能にするために、スタッド付きのフィルムで覆われた連続板（板間の間隔は 5 mm）または連続裏板（合板またはチップボード）で構成されます。

• 配置：

カスタム形状の要素は、最大傾斜の線と平行に配置され、ステープル（バットジョイントシステム）またはレリーフ+カバージョイント（バッテンシステム）によって接続されます。最大傾斜の線と平行でない接合部は、傾斜の傾斜に応じて異なる方法で作成されます。接合部は、防水性、自由な膨張、および要素の固定を確保する必要があります。シートの幅は、風にさらされる程度によって決まります。

自立型カバー（連続した支持がない）としても知られるこのカバーは、もともと工業用建物向けでしたが、経済的で耐霜性があり、信頼性の高い品質のため、特に山岳地帯の住宅にも使用されています。亜鉛メッキ、ラッカー塗装、リブ付きのシートで作られたこれらの製品は、さまざまな色も用意されています。これらのカバーは、カリブ海やインド洋（レユニオン、モーリシャスなど）など、強風や熱帯低気圧が発生しやすい国で特に使用されています。これらの要素の大きなリブにより垂木が不要になり、2枚のプレート間のジョイントの上部でネジとシーリングワッシャーで固定します。スチールトレイは、通常、長さ12メートルまで（リクエストに応じて調整可能）、幅0.6〜1.1メートルで販売されています。これらの製品のスパンは、リブの深さ、シートの厚さ、および考慮すべき気候的制約によって決まり、2 メートルから 7 メートル以上までの範囲になります。屋内と屋外の温度差による結露の問題や音響の問題を解決するために、内部断熱材を備えた二重構造のスチール トレイが提供されています。

最もよく知られているのは、亜鉛メッキ鋼、グラスファイバー、またはビチューメン合成材料で作られた波形シートです。非常に軽量で安価なこれらのシートは、ねじでねじ込むか、垂木に釘で留めるだけで簡単に取り付けることができます。その他の最近のシートは、1列または数列のタイルを模しており、地域に応じてタイルまたはスレートに似た色をしています。これらのシートは、簡単に設置でき、非常に経済的であるという利点があります。これらのシートは、電気亜鉛メッキ鋼、塗装コーティングされた亜鉛メッキ、および合成材料で提供されており、一般的に幅1メートル、長さ2メートルのほぼ標準的な寸法です。これらのさまざまな成形シートは、同じ寸法の半透明材料でも存在し、不透明な屋根の上に問題なく配置できます。

50 年前、フランスのいくつかの地方、特にノルマンディーとカマルグの田舎の建物にはまだよく見られましたが、茅葺き屋根は専門家の不足によりほとんど姿を消していました。現在、このタイプの屋根を葺く職人は全国で数十人おり、適切に施工すれば 30 年から 50 年は持つように設計されています。乾燥した葦が使用され、水が浸み込まないようにしっかりと束ねられています。

数千年も前から存在し、米国では数人の先駆者によって使用されてきたこの屋根は、低勾配屋根を対象としており、1970 年代以降、北ヨーロッパで復活し、ラテン諸国でも定着し始めています。特に熱衝撃を吸収するのに適しており、美観と環境への影響 (都市部の熱ピークの緩和、降雨時の緩衝地帯、住宅内の湿度の向上、CO2 吸収) から好まれています。従来の屋根に比べて導入コストは低く、防水性も優れているという利点があります。

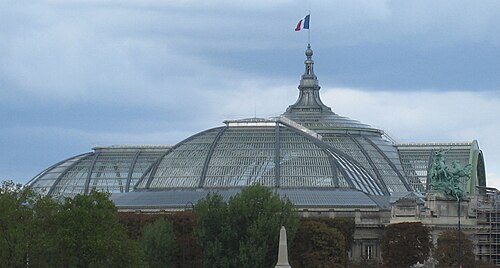

太陽からの光と暖かさを取り込むために作られたこれらの覆いは、一般的にガラス屋根として知られ、15世紀のイタリアルネッサンス期から非常に人気があり、その後ヨーロッパでは、19世紀には大規模な王室領地のオランジェリーのアーケードや娯楽用の温室のガラス張りに使用されました。この時期には、このタイプの屋根が鉄道駅のホール、大きなホテル、展示ホールや博物館、デパート、ショッピングアーケードの通路、いくつかの壮大な宮殿（国会議事堂、パリのグランパレなど）を保護するために使用されました。これらはすべて、歴史的建造物として分類されている素晴らしい金属建築物です。

最初に使用された材料は単板ガラスで、ローマ人には知られていましたが、15 世紀まで民間建築ではほとんど使用されていませんでした。合成フィルムに接着された 2 枚のガラス板で構成される「サンドイッチ」ガラスへの技術の進化により、機械的耐性と安全性が向上し、より大きなガラス面が可能になりました。中央に金属フレームがあるガラス (工場の屋根小屋)、有機ガラス、ポリカーボネート シートなどの樹脂は、軽量、断熱性、耐衝撃性のためベランダの屋根に広く使用されています。現代の技術と合成ガラスの使用により、着色ガラス、不透明ガラス、湾曲ガラス、カスタム サイズのガラスなどを作成できます。半透明のパネルを屋根に設置することで、建物の換気を確保できます (Vasistas)。

雨水レシーバーには、樋（市販のプロファイル）と既存のサポートに合わせて製造されるカスタムメイドの樋の 2 種類があります。

これらは、排出能力（流量、リットル/秒）によって特徴付けられ、次の要素に依存します。

• 勾配（最小 0.005 m/m）
• それらの形状;
• 断面積（cm²）（開発が可変の低勾配側溝の場合）
• 対象とする斜面の予想面積。

最大許容流量は 3 l/分/m² (投影面積) です。これらは、さまざまな直径またはさまざまな断面積 (cm²) の正方形/長方形の雨水用円筒形縦樋 (EP) によって下水道網に接続されます。レシーバーへの円筒形接続の場合、1 cm² の断面積で 1 m² の地表面積が排水されると考えられます。テーパー接続 (漏斗) の場合、この値は 0.7 cm²/m² に減少します。雨水を収集する構造物の容量は、検討対象の傾斜の m² 単位の地表投影に基づいて計算されます。

これらの構造は一般に「亜鉛メッキ」または「屋根葺き」と呼ばれ、屋根葺き職人、配管工、または配管工兼屋根葺き職人の責任となります。

ただし、2 つの構築ラインはすべてのインストール手法に共通です。

• レベルライン。
• 最大傾斜の線（斜面上で水が重力によってたどる経路）。

これらは垂直です。屋根の要素は常にこれらの線に従って配置され、すべての実装図の基礎としても機能します。

エッジとは、傾斜の幾何学的限界を決定する線です。エッジは、傾斜に統合される (煙突の通路、屋根の窓、換気口)、2 つの傾斜の接合部、または建物の境界に配置できます。エッジは、最大傾斜の線に対する方向に応じて分類され、異なる方法で処理されます。

• 水が流れるエッジ、または最大傾斜の線に平行な直線エッジ。
• 水が逃げる端（尾根、腰）が水平面に対して鋭角を形成します。
• 水を受けるエッジ（溝、谷、斜めのエッジ）は、水平面に対して鈍角を形成します。

設置規則を確立する際に解決すべき大きな問題の 1 つは、要素間の毛細管現象(水の上昇) です。これは、ジョイントの種類や重なりの値の選択において決定的な要素となります。風の作用、過圧、減圧、静的荷重 (雪、氷) による現象は、支持部と固定具に影響を及ぼします。結露、金属間または金属と材料 (特定の木材の種類またはコンクリート) 間の電気化学的不適合性は、構造物の耐久性を損ないます。

屋根工事業界における大きな課題の 1 つは、これらの作業が斜面の接合部にあるかどうかに応じてどのように実行するかということです。

したがって、屋根職人の仕事は次のようになります。

• 素材の選択
• インストール方法の選択
• 各要素の位置をマークする
• 材料を形作る
• 防水、固定、場合によっては拡張の規則を遵守しながら設置します。

材料の選択は複数の基準に基づいて行われます。ほとんどの場合、地方自治体は建築上または環境上の制約に基づいて屋根の種類を定めます。

材料の選択や設置技術の実装は、以下の要素によって決まります。

• 傾斜の傾き（%または°）
• メートル単位で考慮される傾斜の地上投影
• 地理的位置（雨や風、山岳地帯などの組み合わせを考慮して地図で定義された気候帯）
• 地理的位置（気候的場所）
• 雪と風の機械的制約（ルールとNV 65マップ）
• 地域環境の制約（美観、建築など）

• ゾーン I は、国土の内陸部全体、地中海沿岸、および標高 200 メートル未満の地域で構成されます。
• ゾーン II には、水深 20 km 以内、高度 200 ～ 500 m の大西洋沿岸が含まれます。
• ゾーン III には、水深 20 km 以内、高度 500 m 以上の大西洋、海峡、北海の海岸が含まれます。

建物の環境に対する位置は気候帯と重なります。

• 保護された敷地とは、四方を丘に囲まれ、風から守られた盆地の窪地にある建造物を指します。
• 通常の場所は、標高の変化がほとんどない平原または台地です。
• 露出した敷地とは、建物が海岸沿いの深さ約 5 km まで、崖の上、河口または閉鎖された湾、内陸部では狭く風の強い谷、孤立した山または高い山にある場所です。

山岳建築物（標高​​900m以上）では、複数の層からなる「二重屋根」が必要となります。外と内、昼と夜の温度差が大きいため、露点（結露）や凍結融解などの現象が発生し、建物の保存に悪影響を及ぼします。

• 内部の結露は目に見えないことが多く、塗装を傷め、カビの原因となります。結露は壁内部の低温と高湿度によって発生します。
• 凍結/融解により、斜面の端に非常に重いつららが形成され、歩行者にとって危険であり、材料に破壊的な影響を与えます。現象は単純です。下から熱せられた雪が溶け、斜面と積雪の間を流れ、冷たい空気にさらされた屋根の張り出し部分を通過して凍結します。何トンもの氷が積もることがあります。

これらの欠点を補う最も効果的な方法は「二重屋根」です。この複合施設は、以下のもので構成されています。

• 傾斜天井の部屋の天井には防湿層が設置されています。防湿層は蒸気のバリアとして機能し、断熱材内に蒸気が入り込んで断熱材内部で結露するのを防ぎます。
• 上部の断熱材により壁の温度低下を防ぎ、内部結露のリスクを軽減します。
• 次に、屋根からの結露から断熱材を保護するために防水材でコーティングします。 – 防水材と屋根の要素の間には空気の隙間が循環します。解凍/再凍結を防ぐには、空気の隙間を外気と同じ温度にする必要があります。場合によっては、直線換気用の「棟樋」が実装されます。 – 最後に、実際の屋根葺きが行われます。

順番に：

1. ラフター
2. 薄い断熱材
3. カウンターバッテン
4. 27mmデッキボード
5. カブロン
6. タール断熱材
7. 圧力処理されたカウンターバテン
8. 4*10 圧力処理された仮縫い
9. 波形鋼板に固定されたフェルトなし波形鋼板 + 「雪止め」

屋根の設計と実装は、業界の規則、規格、公的機関の技術的意見、およびメーカーからの設置アドバイスに従う必要があります。

屋根の設計と実装は、 40 シリーズのDTU (Document Technique Unifié) 規制の対象となります。公式の規格がない場合は、技術評価 (ATec) が考慮されます。

• DTU 40.11 スレート屋根
• DTU 40.13 ファイバーセメントスレート屋根
• DTU 40.21 インターロッキングまたはスライド式粘土瓦屋根（レリーフ付き）
• DTU 40.211 平らなゲージの粘土瓦屋根
• DTU 40.22 運河粘土タイル屋根
• DTU 40.23 平らな粘土瓦屋根
• DTU 40.24 スライド式および縦方向インターロッキングを備えたコンクリートタイル屋根
• DTU 40.241 スライド式および縦方向インターロッキングを備えたコンクリート平らなタイル屋根
• DTU 40.25 コンクリート平らなタイル屋根
• DTU 40.35 コーティング鋼板製リブ付き屋根材
• DTU 40.36 塗装済みまたは未塗装のアルミシート屋根材
• DTU 40.41 亜鉛板および長板の金属要素を使用した屋根葺き
• DTU 40.44 ステンレス鋼板および長板の金属要素を使用した屋根葺き
• DTU 40.45 銅板および長板の金属要素を使用した屋根葺き
• DTU 40.46 連続支持鉛屋根
• DTU 40.5 雨水処理工事

屋根職人が使用する専門用語に加えて、屋根の仕上げ、装飾、防水に使用されるタイルの名称もあります。建築家、建設業者、屋根職人の言語をよりよく理解するために、主な用語を以下に示します。

• ヒップ: 2 つの屋根傾斜の交差によって形成される突出線。
• ブリゼ: マンサード屋根の下部。
• カブロン: 柔軟なカバーの下に波を作る垂木上の木製プロファイル。
• シャンラッテ: 屋根の端の垂木に釘で留められた斜めの木製板で、最初の列の欠けたタイルの厚さを補う (傾斜) ものです。ダブル バッテンに置き換えることもできます。
• ペットドア: 屋根や屋根裏の換気用に設計された金属または粘土製の要素。
• 棺: (またはコフィン) 幅方向に湾曲したタイルまたはスレート。
• 二重瓦: 屋根の端を構成するチャンラッテの上に敷かれた二列の瓦またはスレート。胸壁とも呼ばれます。
• 軒先：傾斜の下端で、溝が設けられていることが多い。
• 棟瓦: 屋根の 2 つの傾斜の接合部に配置された「棟」と呼ばれる水平の梁を覆う半円形または角張った瓦。
• 立体継ぎ目：防水金属を使用した屋根葺きおよびファサードカバー技術。
• 入母屋瓦：幅方向に内側に湾曲した瓦。
• 左巻きタイル: 左端の長さが湾曲しているタイルを「左から左」、右端の長さが湾曲しているタイルを「左から右」と呼びます。
• ジロンタイル: 塔やタワー、ドームを作るための台形のタイル。
• ランタン：空気取り入れ口、通気口などを作る通気キャップ。
• バッテン: タイルフックを受ける垂木に釘付けされる木製の細片。一般に「屋根バッテン」と呼ばれます。
• 谷: 2 つの屋根の傾斜の間の内側の尾根。
• 吊りタイル：長さ方向に湾曲したタイル。
• フィニアル: 棟と屋根裏の交差点、棟がない場合は屋根裏同士の交差点、または円錐形の屋根の頂上を飾る装飾的な粘土要素。
• ゲージ: 雨水で完全に濡れているタイルまたはスレートの目に見える部分。バテンの間隔に相当します。
• 妻壁：屋根の妻側の端。
