インテル コア

インテル コア

2023年からのロゴ
一般情報
発売	2006年1月; 18年前 (2006-01)
販売元	インテル
デザイン：	インテル
一般的なメーカー	インテル TSMC
パフォーマンス
最大CPU クロックレート	400MHz～6.2GHz
キャッシュ
L1キャッシュ	Pコアあたり最大112 KB、 EコアまたはLP Eコアあたり最大96 KB
L2キャッシュ	コアおよびコア 2: 最大 12 MB Nehalem の場合: P コアあたり最大 2 MB、E コア クラスターあたり最大 3 MB
L3キャッシュ	最大36MB
アーキテクチャと分類
テクノロジーノード	65nmからIntel 4、TSMC N5まで
マイクロアーキテクチャ	コア ネハレム ウェストミア サンディブリッジ アイビーブリッジ ハスウェル ブロードウェル スカイレイク サニー コーブ ウィロー コーブ サイプレス コーブ ゴールデン コーブ ラプター コーブ グレースモント レッドウッド コーブ クレストモント
命令セット	64ビット
説明書	MMX、SSE、SSE2、SSE3、SSSE3、SSE4.1、SSE4.2、AVX、AVX2、AVX-512、TSX、AES-NI、FMA3、AVX-VNNI
拡張機能	EIST、TXT、VT-x、VT-d、SHA、SGX
物理的仕様
コア	Pコア: 2～10 Eコア: 4～16 合計: 1-24
グラフィックプロセッサ	インテル グラフィックス テクノロジー
ソケット	LGA 775 1156 番地 1155 番地 1150 号線 1151 号線 1151-2 号線 LGA1200 LGA 1700 LGA 1851
製品、モデル、バリエーション
ブランド名	コア コア2 コアi3/i5/i7/i9 コア3/5/7 コアウルトラ3/5/7/9
変異体	Intel プロセッサ (低価格 CPU)
歴史
前任者	ペンティアム

Intel Core は、 Intel Corporationが販売する、ミッドレンジ、組み込み、ワークステーション、ハイエンド、および愛好家向けコンピュータ市場向けのマルチコア(Core Solo および Core 2 Solo を除く)中央処理装置(CPU)のラインです。これらのプロセッサは、導入時に既存のミッドレンジからハイエンドのPentiumプロセッサに取って代わり、Pentium をエントリー レベルに押し上げました。Core プロセッサの同一またはより高性能なバージョンは、サーバーおよびワークステーション市場向けのXeonプロセッサとしても販売されています。

Core は、シングルコア モデルとデュアルコア モデルで構成されるモバイル専用シリーズとして 2006 年 1 月に発売されました。その後、7 月後半に Core 2 シリーズが発売され、最大 4 つのコアを持つデスクトップ プロセッサとモバイル プロセッサの両方が含まれ、64 ビット サポートが導入されました。

2008 年以降、Intel は Core 2 の後継として、Core i3、Core i5、Core i7、Core i9 のプロセッサ ラインナップを導入し始めました。

2023 年に新しい命名スキームが導入され、メインストリーム プロセッサには Core 3、Core 5、Core 7 が使用され、"プレミアム" ハイエンド プロセッサには Core Ultra 5、Core Ultra 7、Core Ultra 9 が使用されます。

Intel Core は内部の一貫性や継続性を約束しないブランドですが、このファミリー内のプロセッサは、大部分がほぼ同様です。

この指定を受けた最初の製品は、65 nmで製造され、2006 年 1 月に市場に投入された、 Pentium M設計ツリーのモバイル向け Core Solo および Core Duo Yonahプロセッサでした。これらは、 Pentium 4より前のPentium Pro系統から派生したもので、Intel Core 製品グループの他の製品とは設計が大きく異なります。

最初の Intel Core デスクトップ プロセッサ (および典型的なファミリ メンバー) は、2006 年 7 月に市場に投入された 65 nm デュアル コア設計のConroeイテレーションから生まれました。これは、マイクロアーキテクチャの効率とパフォーマンスが大幅に強化されたIntel Core マイクロアーキテクチャに基づいており、大幅に低いクロック レートで動作しながら、全般的に (またはそれに近い) Pentium 4 を上回るパフォーマンスを発揮します。深くパイプライン化され、リソースが豊富なアウトオブオーダー実行エンジンでサイクルあたりの命令数(IPC)を高く維持することは、それ以来 Intel Core 製品グループの一貫した特徴となっています。

マイクロアーキテクチャの新たな大幅な進歩は、2008 年 11 月にNehalem アーキテクチャに基づく 45 nm Bloomfieldデスクトップ プロセッサが導入されたことで実現しました。このプロセッサの主な利点は、新しいIntel QuickPath Interconnectと、最大 3 チャネルのDDR3メモリをサポートする統合メモリ コントローラを備えた再設計された I/O およびメモリ システムにあります。

その後のパフォーマンスの向上は、2011 年 1 月に 32 nm で初めてリリースされたSandy BridgeにAdvanced Vector Extensions (AVX) 命令セット拡張機能を追加するなど、大幅な変更よりも追加を行う傾向がありました。また、時間の経過とともに、仮想化のサポートが改善され、 Intel Active Management Technology (iAMT)などの機能の継続的な進化を通じて、システム統合と管理機能のレベルが向上する傾向 (それに伴いパフォーマンスも向上) が生まれました。

2017 年現在、Core ブランドは、エントリー レベルの i3、メインストリームの i5、ハイエンドの i7、および「愛好家」向けの i9 の 4 つの製品ラインで構成されています。Core i7 は 2008 年に導入され、続いて 2009 年に i5、2010 年に i3 が導入されました。最初の Core i9 モデルは 2017 年にリリースされました。

2023年、インテルはプロセッサのブランド名から「i」の名称を削除し、「Core 3/5/7/9」にすると発表しました。同社はハイエンドプロセッサにも「Ultra」ブランドを導入する予定です。^{[1]新しい命名スキームは、2024年に}Raptor Lake-U RefreshとMeteor Lakeプロセッサの発売とともにデビューし、メインストリームプロセッサには「Core 3/5/7」ブランドが使用され、「プレミアム」ハイエンドプロセッサには「Core Ultra 5/7/9」ブランドが使用されました。^{[2] [3]}

オリジナルのCoreブランドは、 Pentium Mブランドのプロセッサから派生したIntel の32 ビットモバイルデュアルコア x86 CPU を指します。プロセッサ ファミリは、P6 マイクロアーキテクチャの拡張バージョンを使用しています。これは、 Pentium 4ブランドのNetBurst マイクロアーキテクチャ(Intel P68)と並行して登場し、Core 2 ブランドの CPU の 64 ビットCore マイクロアーキテクチャの前身となりました。Core ブランドには、 Duo (デュアルコア) とSolo (シングルコア、シングルコア モバイル プロセッサの Pentium M ブランドに代わる) の 2 つのブランチがありました。

Intel は、2006 年 1 月 6 日に 32 ビットYonah CPUのリリースとともに Core ブランドを立ち上げました。これは、 Intel 初のデュアルコア モバイル (低電力) プロセッサです。そのデュアルコア レイアウトは、2 つの相互接続されたPentium Mブランドの CPU が 1 つのダイ(ピース) シリコン チップ ( IC ) としてパッケージ化されたものによく似ています。そのため、Core ブランドの CPU の 32 ビット マイクロアーキテクチャは、その名前に反して、その後のCore 2ブランドの CPU の64 ビットCore マイクロアーキテクチャよりも、Pentium M ブランドの CPU との共通点が多くありました。2006 年 1 月からIntelが大規模なブランド変更に取り組んだにもかかわらず、一部の企業は Yonah コアを Pentium M としてマークしたコンピュータの販売を続けました。

Core シリーズは、 Apple Macintoshコンピュータに使用された最初の Intel プロセッサでもあります。Core Duo は第 1 世代MacBook Proの CPU であり、Core Solo は Apple のMac Miniシリーズに登場しました。Core Duo は、Apple がMac シリーズ全体で Intel プロセッサへの移行を開始したことを象徴しています。

2007 年、Intel は主流のモバイル コンピューター向けの Yonah CPU をPentium Dual-Coreとしてブランド化し始めました。これは、同じく Pentium Dual-Core としてブランド化されているデスクトップ 64 ビット Core マイクロアーキテクチャ CPU と混同しないようにするためです。

2007年9月と2008年1月4日には、Core Solo、Core Duo、Celeron、Core 2 Quad製品を含むCoreブランドのCPUの多くが生産中止となった。 ^{[19] [20]}

Intel Core Solo ^[21] (製品コード 80538) は、Core Duo と同じ 2 コア ダイを使用していますが、アクティブコアは 1 つだけです。需要に応じて、Intel はコアの 1 つを無効にして、Core Solo の価格でチップを販売することもあります。これは、物理的に 1 つのコアしかない別の CPU ラインを立ち上げて維持するよりも労力が少なくて済みます。Intel は以前、486 CPU でも同じ戦略を採用しており、初期の486SX CPU は実際にはFPU を無効にした486DX CPUとして製造されていました。

Intel Core Duo ^[22]（製品コード80539）は、1つのダイに2つのコア、 両方のコアで共有される2MBのL2キャッシュ、およびL2キャッシュとFSB（フロントサイドバス）アクセスの両方を制御するアービタバスで構成されています。

Coreの後継は、Coreマイクロアーキテクチャに基づくCore 2ラインのプロセッサのモバイルバージョンであり、 ^{[23] 2006年7月27日にリリースされました。モバイルバージョンのIntel Core 2のリリースは、Intelのデスクトップおよびモバイル製品ラインの再統合を示しています。Core 2プロセッサは、ノートブックのみを対象としていた最初のIntel Core CPUとは異なり、デスクトップとノートブック向けにリリースされました（ただし、} iMacやMac Miniなどの一部の小型フォームファクタおよびオールインワンデスクトップでは使用されました）。

オリジナルの Core とは異なり、Intel Core 2 は 64 ビット プロセッサで、Intel Extended Memory 64 Technology (EM64T) をサポートしています。オリジナルの Core Duo と新しい Core 2 Duo のもう 1 つの違いは、レベル 2 キャッシュの量が増加したことです。新しい Core 2 Duo では、オンボード キャッシュの量が 3 倍の 6 MB になりました。Core 2 では、シングル コアおよびデュアル コア チップにクアッド コア パフォーマンス バリアント (Core 2 Quad ブランド) と、マニア向けバリアントである Core 2 Extreme も導入されました。3 つのチップはすべて 65 nm リソグラフィーで製造され、 2008 年には 45 nm リソグラフィーで製造され、533 MT/s から 1.6 GT/s のフロント サイド バス速度をサポートしています。さらに、Core マイクロアーキテクチャの 45 nm ダイ シュリンクにより、45 nm リソグラフィーで製造されたすべての Core 2 マイクロプロセッサにSSE4.1サポートが追加され、プロセッサの計算速度が向上しました。

2007年9月に発表されたCore 2 Solo ^[24]はCore Soloの後継機で、5.5ワットの熱設計電力を備えた超低消費電力モバイルプロセッサとしてのみ提供されています。オリジナルのU2xxxシリーズ「Merom-L」は、CPUID番号10661（モデル22、ステッピングA1）のMeromチップの特別バージョンを使用していました。これはシングルコアのみで、一部のCeleronプロセッサにも使用されていました。後のSU3xxxは、IntelのCULVプロセッサシリーズの一部で、より小さなμFC-BGA 956パッケージに収められていますが、デュアルコアバリアントと同じPenrynチップが含まれており、製造中にコアの1つが無効になっています。

デスクトップおよびモバイルのCore 2プロセッサのバリエーションの大部分は、単一のMerom、Conroe、Allendale、Penryn、またはWolfdaleチップに2つのプロセッサコアを搭載したCore 2 Duo ^{[25] [26]}です。これらには、比較的低速の超低電力Uxxxx（10W）および低電力Lxxxx（17W）バージョンから、よりパフォーマンス重視のPxxxx（25W）およびTxxxx（35W）モバイルバージョン、Exxxx（65W）デスクトップモデルまで、幅広いパフォーマンスと消費電力があります。名前に「S」がプレフィックスとして付いたモバイルCore 2 Duoプロセッサは、よりコンパクトなラップトップを構築できる、より小さなμFC-BGA 956パッケージで製造されています。

各ラインでは、数字が大きいほどパフォーマンスが良いことを表しますが、これは主にコアとフロントサイドバスのクロック周波数、およびモデル固有の第 2 レベル キャッシュの量によって決まります。Core 2 Duo プロセッサは通常、チップの特定のステッピングで使用可能な 2、3、4、または 6 MB の完全な L2 キャッシュを使用しますが、製造中にキャッシュの量を減らしたバージョンは、 CeleronまたはPentium デュアルコアプロセッサとしてローエンドの消費者市場向けに販売されています。これらのプロセッサと同様に、一部のローエンド Core 2 Duo モデルでは、Intel Virtualization Technologyなどの機能が無効になっています。

Core 2 Quad ^{[27] [28]}プロセッサは、 Core 2 Duoで使用されているものと同様の2つのダイで構成されたマルチチップモジュールで、クアッドコアプロセッサを形成します。これにより、マルチスレッドを活用するシナリオでは、同じクロック周波数でデュアルコアプロセッサの2倍のパフォーマンスが可能になります。

当初、すべての Core 2 Quad モデルは Core 2 Duo デスクトップ プロセッサのバージョンであり、Kentsfield はConroe から、Yorkfield はWolfdale から派生していましたが、後にモバイル デュアル コア Penryn のハイエンド バージョンとして Penryn-QCが追加されました。

Xeon 32xx および 33xx プロセッサは、デスクトップ Core 2 Quad プロセッサとほぼ同じバージョンであり、互換性があります。

Core 2 Extremeプロセッサ^{[29] [30]}は、Core 2 DuoプロセッサとCore 2 Quadプロセッサの愛好家向けバージョンであり、通常はクロック周波数が高く、クロック乗数がロック解除されているため、オーバークロックに特に適しています。これは、 Extreme Editionとラベル付けされた以前のPentium Dプロセッサに似ています。Core 2 Extremeプロセッサは通常バージョンよりもはるかに高い価格でリリースされ、多くの場合999ドル以上でした。

2008年11月のNehalemマイクロアーキテクチャのリリースに伴い、^[31] IntelはCoreプロセッサの新しい命名方式を導入しました。Core i3、Core i5、Core i7の3つのバリエーションがありますが、名前はコア数などの特定の技術的特徴に対応しなくなりました。代わりに、ブランドは現在、低レベル（i3）、ミッドレンジ（i5）、ハイエンドパフォーマンス（i7）に分割されており、^[32]これらは、エントリレベルのCeleron（1つ星）およびPentium（2つ星）プロセッサに続く、IntelのIntel Processor Rating ^{[33]の3つ星、4つ星、5つ星に対応しています。 [34]}すべてのNehalemベースのプロセッサに共通する機能には、統合DDR3メモリコントローラ、およびプロセッサ上のQuickPathインターコネクトまたはPCI Expressとダイレクトメディアインターフェイスがあり、これらのプロセッサはすべて、コアあたり 256 KB の L2 キャッシュと、最大 12 MB の共有 L3 キャッシュを備えています。新しい I/O 相互接続のため、以前の世代のチップセットとマザーボードは、Nehalem ベースのプロセッサでは使用できなくなりました。

インテルは、 Core 2ブランドの廃止に伴い、Core i3をインテルのパフォーマンスプロセッサラインの新たなローエンドとして計画していた。^{[35] [36]}

最初のCore i3プロセッサは2010年1月7日に発売されました。^[37]

最初のNehalemベースのCore i3はClarkdaleベースで、統合GPUと2つのコアを備えていました。^[38]同じプロセッサは、構成が若干異なりますが、Core i5とPentiumとしても利用できます。

Core i3-3xxMプロセッサは、ClarkdaleデスクトッププロセッサのモバイルバージョンであるArrandaleをベースにしている。Core i5-4xxシリーズに似ているが、クロック速度が低く、 Turbo Boostなしで動作する。^[39] IntelのFAQによると、エラー訂正コード（ECC）メモリはサポートされていない。^[40]マザーボードメーカーのSupermicroによると、Core i3プロセッサをIntel 3400/3420/3450などのサーバーチップセットプラットフォームで使用すると、CPUはUDIMMでECCをサポートする。^[41]問い合わせに対し、Intelは、Intel 5シリーズチップセットはCore i5またはi3プロセッサでのみ非ECCメモリをサポートするが、3400シリーズチップセットを搭載したマザーボードでこれらのプロセッサを使用すると、ECCメモリのECC機能をサポートすることを確認した。^[42]他社のマザーボードでも、Intel Core ixプロセッサでECCをサポートするものが限られている。 Asus P8B WSはその一例ですが、Windows非サーバーオペレーティングシステムではECCメモリをサポートしていません。^[43]

Lynnfieldは、2009年9月8日に発表されたNehalemマイクロアーキテクチャを採用した最初のCore i5プロセッサであり^{、以前のCore i7の主流のバリエーションであった。 [44] [45]} Lynnfield Core i5プロセッサは、8MBのL3キャッシュ、 2.5GT/sで動作するDMIバス 、デュアルチャネルDDR3-800/1066/1333メモリのサポートを備えており、ハイパースレッディングは無効になっている。異なる機能セット（ハイパースレッディングと他のクロック周波数）が有効になっている同じプロセッサは、 Core i7-8xxおよびXeon 3400シリーズプロセッサとして販売されているが、これらはBloomfieldに基づくハイエンドのCore i7-9xxおよびXeon 3500シリーズプロセッサと混同しないようにする必要がある。Turbo Boost Technologyと呼ばれる新機能が導入され、要求の厳しいアプリケーションの速度を最大化し、ワークロードに合わせてパフォーマンスを動的に加速する。

Nehalemが32nmのWestmereダイシュリンクを受けた後、デュアルコアのモバイルCore i5プロセッサであるArrandaleとそのデスクトップ版であるClarkdaleが、同じアーキテクチャに基づくCore i7-6xxおよびCore i3-3xxプロセッサとともに2010年1月に発表された。Arrandaleプロセッサには統合グラフィックス機能がある。Core i3-3xxはTurbo Boostをサポートせず、Core i5-5xxプロセッサのL3キャッシュは3MBに削減されるが、Core i5-6xxはフルキャッシュを使用する。^[46] Clarkdaleは、関連するCore i3およびPentiumプロセッサとともにCore i5-6xxとして販売されている。ハイパースレッディングが有効で、完全な4MBのL3キャッシュを備えている。^[47]

Intelによると、「Core i5デスクトッププロセッサとデスクトップボードは通常ECCメモリをサポートしていません」^[48]が、Core i3セクションの限定的なECCサポートに関する情報はCore i5とi7にも適用されます。^{[引用が必要]}

Core i7ブランドは、デスクトップおよびラップトップコンピュータの両方のビジネスおよびハイエンド消費者市場をターゲットにしており、^[50] Core i3（エントリーレベルの消費者）、Core i5（主流の消費者）、およびXeon （サーバーおよびワークステーション）ブランドとは区別されています。

2008年後半に発表されたブルームフィールドは、 Nehalemアーキテクチャをベースにした最初のCore i7プロセッサでした。^{[51] [52] [53] [54]}翌年、リンフィールドのデスクトッププロセッサとクラークスフィールドのモバイルプロセッサは、このアーキテクチャをベースにした新しいクアッドコアCore i7モデルを発表しました。^[55]

Nehalemが 32 nm Westmereダイ シュリンクを採用した後、 2010 年 1 月にArrandaleデュアルコア モバイル プロセッサが導入され、続いて 2010 年 3 月 16 日に Core i7 初の 6 コア デスクトップ プロセッサGulftownが導入されました。通常の Core i7 とExtreme Edition はどちらも、Intel プロセッサ レーティングで 5 つ星として宣伝されています。

第 1 世代の Core i7では、ハイエンドのデスクトップおよびサーバー向けに設計されたLGA 1366と、ローエンドおよびミッドエンドのデスクトップおよびサーバーで使用されるLGA 1156の 2 つの異なるソケットが使用されています。各世代において、最高性能の Core i7 プロセッサは、その世代のミッドエンド Xeon プロセッサと同じソケットとQPIベースのアーキテクチャを使用し、低性能の Core i7 プロセッサは Core i5 と同じソケットと PCIe/DMI/FDI アーキテクチャを使用しています。

「Core i7」はIntel Core 2ブランドの後継である。^{[56] [57] [58] [59] Intelの代表者は、将来IntelがNehalemベースの新しい製品をリリースする際に、消費者がどのプロセッサを購入するかを決定するのに役立つように、} Core i7という名称 を意図したと述べた。^[60]

2011年初頭、IntelはSandy Bridgeという新しいマイクロアーキテクチャを発表しました。これはCoreプロセッサマイクロアーキテクチャの第2世代です。Core i3/i5/i7を含むNehalemの既存のブランドはすべて維持され、新しいモデル番号が導入されました。Sandy Bridgeプロセッサの最初のセットにはデュアルコアとクアッドコアのバリアントが含まれており、それらはすべて、以前のマイクロアーキテクチャとは異なり、CPUと統合GPUコアの両方に単一の32nmダイを使用しています。Sandy Bridgeマイクロアーキテクチャを備えたすべてのCore i3/i5/i7プロセッサには、4桁のモデル番号があります。モバイルバージョンでは、熱設計電力は1文字または2文字のサフィックスから判断できなくなりましたが、CPU番号にエンコードされています。Sandy Bridge以降、Intelはコア数、ソケット、または使用目的に基づいてプロセッサのコード名を区別しなくなりました。

Ivy Bridge は、2012 年 4 月に導入された、トライゲート (「3D」) トランジスタに基づく Intel の Sandy Bridge マイクロアーキテクチャの 22 nm ダイ シュリンクのコード名です。

2011 年 1 月 20 日にリリースされたデスクトップおよびモバイル プロセッサの Core i3-2xxx ラインは、新しいマイクロアーキテクチャに基づく、2010 年の「Clarkdale」Core i3-5xx および「Arrandale」Core i3-3xxM モデルの直接的な代替品です。新しいソケットとチップセットが必要ですが、Turbo BoostおよびAES-NIのサポートがないなど、Core i3 のユーザーに見える機能はほとんど変更されていません。Sandy Bridge ベースの Celeron および Pentium プロセッサとは異なり、Core i3 ラインは新しいAdvanced Vector Extensions をサポートしています。この特定のプロセッサは、この新しい Intel プロセッサ シリーズのエントリー レベル プロセッサです。

2011 年 1 月、Intel は CES 2011 で「Sandy Bridge」マイクロアーキテクチャに基づく新しいクアッドコア Core i5 プロセッサを発表しました。新しいデュアルコア モバイル プロセッサとデスクトップ プロセッサは 2011 年 2 月に登場しました。

Core i5-2xxx シリーズのデスクトップ プロセッサは、デュアル コア Core i5-2390T を除き、ほとんどがクアッド コア チップで、統合グラフィックスを搭載し、以前の Core i5-6xx および Core i5-7xx シリーズの主要機能を組み合わせています。4 桁のモデル番号の後の接尾辞は、ロック解除された乗数 (K)、低電力 (S)、および超低電力 (T) を表します。

現在、デスクトップ CPU はすべて、i5-2390T を除いて、4 つの非SMTコア (i5-750 など) を備えています。DMI バスは 5 GT/s で動作します。

モバイル Core i5-2xxxM プロセッサは、以前の Core i5-5xxM シリーズと同様にデュアルコアおよびハイパースレッド チップであり、その製品ラインとほとんどの機能を共有しています。

Core i7 ブランドは、2017 年に i9 が発表されるまで、Intel のデスクトップおよびモバイル プロセッサのハイエンドでした。その Sandy Bridge モデルは、最大の L3 キャッシュと最高のクロック周波数を特徴としています。これらのモデルのほとんどは、より小型の Core i5 の兄弟モデルと非常によく似ています。クアッドコア モバイル Core i7-2xxxQM/XM プロセッサは、以前の「Clarksfield」Core i7-xxxQM/XM プロセッサを継承していますが、統合グラフィックスも搭載されています。

Ivy Bridge は、Intel が開発した 22 nm 製造プロセスに基づく「第 3 世代」プロセッサ ラインのコード名です。CPU のモバイル バージョンは 2012 年 4 月にリリースされ、デスクトップ バージョンは 2012 年 9 月にリリースされました。

Ivy Bridge ベースの Core-i3-3xxx ラインは、22 nm プロセス テクノロジーとより優れたグラフィックスへのマイナー アップグレードです。

Haswell は第 4 世代 Core プロセッサ マイクロアーキテクチャであり、2013 年にリリースされました。

Broadwellは第5世代Coreプロセッサマイクロアーキテクチャであり、2014年9月6日にIntelからリリースされ、2014年後半に出荷が開始されました。14nmチップを使用する最初のチップです。^[62]さらに、モバイルプロセッサは2015年1月に発売され^[63]、デスクトップCore i5およびi7プロセッサは2015年6月にリリースされました。^[64]

デスクトップ プロセッサ (DT シリーズ)

モバイル プロセッサ (U シリーズ)

モバイル プロセッサ (Y シリーズ)

Skylake は第 6 世代 Core プロセッサ マイクロアーキテクチャであり、2015 年 8 月に発売されました。Broadwell ラインの後継として、同じ 14 nm 製造プロセス技術を使用して再設計されていますが、再設計により CPU と GPU のパフォーマンスが向上し、消費電力が削減されています。Intel は、非 K プロセッサのオーバークロックも無効にしました。

Kaby Lakeは第7世代Coreプロセッサのコードネームで、2016年10月（モバイルチップ）^[65]と2017年1月（デスクトップチップ）^[66]に発売されました。最新世代のマイクロアーキテクチャでは、Intelは「ティック・トック」製造設計モデルを使用せずにKaby Lakeプロセッサを製造することを決定しました。^{[67] Kaby LakeはSkylakeと同じマイクロアーキテクチャを採用しており、Intelの}14ナノメートル製造プロセス技術を使用して製造されています。 ^[67]

改良された 14 nm プロセス (14FF+) に基づいて構築された Kaby Lake は、より高速な CPU クロック速度とTurbo周波数を特徴としています。これらのプロセスとクロック速度の変更以外では、 CPU アーキテクチャはSkylakeからほとんど変更されておらず、結果としてIPC は同一となっています。

Kaby Lake は、 3D グラフィックスと4K ビデオ再生のパフォーマンスを向上させる新しいグラフィックス アーキテクチャを備えています。ネイティブのHigh-bandwidth Digital Content Protection 2.2 サポートが追加され、 H.264/MPEG-4 AVC、High Efficiency Video Coding Main および Main10/10 ビット、VP9 10 ビットおよび 8 ビット ビデオの固定機能デコードもサポートされます。ハードウェア エンコードは、H.264/MPEG-4 AVC、 HEVC Main10/10 ビット、VP9 8 ビット ビデオでサポートされます。VP9 10 ビット エンコードはハードウェアではサポートされません。OpenCL 2.1がサポートされるようになりました。

Kaby Lake は、Pentium ブランドのデスクトップ CPU SKU で ハイパースレッディングをサポートする最初の Core アーキテクチャです。Kaby Lake には、オーバークロックに対応した最初の i3 ブランド CPU も搭載されています。

デスクトップ Kaby Lake CPU に共通する機能:

• LGA 1151ソケット
• DMI 3.0およびPCIe 3.0インターフェース
• 次の構成でのデュアル チャネル メモリ サポート: DDR3L-1600 1.35 V (最大 32 GiB) または DDR4-2400 1.2 V (最大 64 GiB)
• 合計16個のPCIeレーン
• CoreブランドのプロセッサはAVX2命令セットをサポートしています。CeleronおよびPentiumブランドのプロセッサはSSE4.1/4.2のみをサポートしています。
• 350 MHz ベースグラフィッククロックレート
• L4 キャッシュ (eDRAM) なし。
• 発売日は2017年1月3日

Kaby Lake-X プロセッサは、LGA 2066 ソケットに適合する Kaby Lake-S プロセッサの改良版です。ただし、プラットフォームの独自の機能は利用できません。

Coffee Lake は、第 8 世代 Intel Core ファミリーのコード名であり、2017 年 10 月に発売されました。Intel Core プロセッサーの 10 年の歴史の中で初めて、Coffee Lake 世代ではデスクトップ プロセッサー ラインアップ全体でコア数が増加し、クロックあたりのパフォーマンスは同様であるにもかかわらず、前世代と比較してパフォーマンスが大幅に向上しました。

* Intelハイパースレッディング機能により、対応プロセッサは物理コアごとに2つのスレッドを実行できます。

Coffee Lakeは、Skylake/Kaby Lakeとほぼ同じCPUコアとMHzあたりの性能を備えています。^{[68] [69]} Coffee Lake特有の機能には以下のものがあります。

• Skylake および Kaby Lake の 14 nm プロセスと同様の改良に続き、Coffee Lake は 3 番目の 14 nm プロセス改良 (「14nm++」) であり、トランジスタ ゲート ピッチの拡大により電流密度が低下し、トランジスタのリークが増加し、ダイ領域とアイドル電力を犠牲にしてピーク電力と周波数が高くなります。
• Coffee Lakeは300シリーズチップセットと組み合わせて使用​​され、古い100シリーズおよび200シリーズチップセットとは互換性がありません。^{[70] [71]}
• コア数に応じてL3キャッシュを増加
• i5 および i7 CPU モデル全体でターボ クロック速度が向上 (最大 200 MHz 増加)
• iGPUクロック速度を50MHz向上
• DDR4メモリのサポートが2666 MHz（i5およびi7パーツの場合）および2400 MHz（i3パーツの場合）に更新されました。DDR3メモリはサポートされなくなりました。

* プロセッサCore i3-8100およびCore i3-8350K（B0ステッピング）は、実際には「Kaby Lake-S」ファミリー に属します。

Amber Lake は、低電力の Mobile Kaby Lake CPU を改良したものです。

Whiskey Lake is Intel's codename for the third 14 nm Skylake process-refinement, following Kaby Lake Refresh and Coffee Lake. Intel announced low power mobile Whiskey Lake CPUs availability on August 28, 2018.^[73][74] It has not yet been advertised whether this CPU architecture contains hardware mitigations for Meltdown/Spectre class vulnerabilities—various sources contain conflicting information.^{[75][76][74][77]} Unofficially it was announced that Whiskey Lake has hardware mitigations against Meltdown and L1TF while Spectre V2 requires software mitigations as well as microcode/firmware update.^{[78][79][80][81]}

Cannon Lake (formerly Skymont) is Intel's codename for the 10-nanometer die shrink of the Kaby Lake microarchitecture. As a die shrink, Cannon Lake is a new process in Intel's "process–architecture–optimization" execution plan as the next step in semiconductor fabrication.^[82] Cannon Lake are the first mainstream CPUs to include the AVX-512 instruction set. In comparison to the previous generation AVX2 (AVX-256), the new generation AVX-512 most notably provides double the width of data registers and double the number of registers. These enhancements would allow for twice the number of floating point operations per register due to the increased width in addition to doubling the overall number of registers, resulting in theoretical performance improvements of up to four times the performance of AVX2.^[83][84]

At CES 2018, Intel announced that they had started shipping mobile Cannon Lake CPUs at the end of 2017 and that they would ramp up production in 2018.^[85][86][87] No further details were disclosed.

The 9th generation Coffee Lake CPUs are updated versions of previous Skylake X-Series CPUs with clockspeed improvements.

The 9th generation Coffee Lake CPUs were released in the fourth quarter of 2018. They include hardware mitigations against certain Meltdown/Spectre vulnerabilities.^[90][91]

For the first time in Intel consumer CPU history, these CPUs support up to 128 GB RAM.^[92]

* Intel Hyper-threading capabilities allow an enabled processor to execute two threads per physical core

Even though the F suffix CPUs lack an integrated GPU, Intel set the same price for these CPUs as their featureful counterparts.^[93]

* various reviews show that the Core i9 9900K CPU may consume over 140 W under load. The Core i9 9900KS may consume even more.^{[95][96][97][98]}

Cascade Lake X-Series CPUs are the 10th generation versions of the previous Skylake X-Series CPUs. They offer minor clockspeed improvements and a highly reduced price.

Ice Lake is codename for Intel's 10th generation Intel Core processors, representing an enhancement of the 'architecture' of the preceding generation Kaby Lake/Cannon Lake processors (as specified in Intel's process–architecture–optimization execution plan). As the successor to Cannon Lake, Ice Lake uses Intel's newer 10 nm+ fabrication process, and is powered by the Sunny Cove microarchitecture.

Ice Lake are the first Intel CPUs to feature in-silicon mitigations for the hardware vulnerabilities discovered in 2017, Meltdown and Spectre. These side-channel attacks exploit branch prediction's use of speculative execution. These exploits may cause the CPU to reveal cached private information which the exploiting process is not intended to be able to access as a form of timing attack.^{[citation needed]}

Comet Lake is Intel's codename for the fourth 14 nm Skylake process-refinement, following Whiskey Lake. Intel announced low power mobile Comet Lake CPUs availability on August 21, 2019.^[99]

Launched on September 2, 2020.

• All models support DDR4-3200 memory
• All models support 20 reconfigurable PCI Express 4.0 lanes, allowing x16 Gen 4 link for discrete GPU and x4 Gen 4 link for M.2 SSDs

• All models support DDR4-3200 or LPDDR4X-4267 memory

• Socket: FCBGA1787, a BGA socket, thus these CPUs are meant only for system integrators
• Intel Xe UHD Graphics
• Up to 128 GB DDR4-3200 memory
• Was initially incorrectly listed as having a 5.3 GHz TVB boost frequency.^[101]

Rocket Lake is a codename for Intel's desktop x86 chip family based on the new Cypress Cove microarchitecture, a variant of Sunny Cove (used by Intel's Ice Lake mobile processors) backported to the older 14 nm process.^[102] The chips are marketed as "Intel 11th generation Core". Launched March 30, 2021.

• All CPUs listed below support DDR4-3200 natively. The Core i9 K/KF processors enable a 1:1 ratio of DRAM to memory controller by default at DDR4-3200, whereas the Core i9 non K/KF and all other CPUs listed below enable a 2:1 ratio of DRAM to memory controller by default at DDR4-3200 and a 1:1 ratio by default at DDR4-2933.^[103]
• All CPUs support up to 128 GiB of RAM in dual channel mode
• Core i9 CPUs (except 11900T) support Intel Thermal Velocity Boost technology

Alder Lake is Intel's codename for the 12th generation of Intel Core processors based on a hybrid architecture utilizing Golden Cove high-performance cores and Gracemont power-efficient cores.^[104]
It is fabricated using Intel's Intel 7 process, previously referred to as Intel 10 nm Enhanced SuperFin (10ESF).
Intel officially announced 12th Gen Intel Core CPUs on October 27, 2021, and was launched to the market on November 4, 2021.^[105]

• All the CPUs support up to 128 GB of DDR4-3200 or DDR5-4800 RAM in dual channel mode.^[106]
• Some models feature integrated UHD Graphics 770, UHD Graphics 730 or UHD Graphics 710 GPU with 32/24/16 EUs and base frequency of 300 MHz.
• By default Alder Lake CPUs are configured to run at Turbo Power at all times and Base Power is only guaranteed when P-Cores/E-cores do not exceed the base clock rate.^[107]
• Max Turbo Power: the maximum sustained (> 1 s) power dissipation of the processor as limited by current and/or temperature controls. Instantaneous power may exceed Maximum Turbo Power for short durations (≤ 10 ms). Maximum Turbo Power is configurable by system vendor and can be system specific.
• CPUs in bold below feature ECC memory support only when paired with a motherboard based on the W680 chipset.^[108]

*By default, Core i9 12900KS achieves 5.5 GHz only when using Thermal Velocity Boost^[109]

• Bold indicates ECC memory support

Raptor Lake is Intel's codename for the 13th generation of Intel Core processors and the second generation based on a hybrid architecture.^[111]
It is fabricated using an improved version of Intel's Intel 7 process.^[112] Intel launched Raptor Lake on October 22, 2022.

• All CPUs support up to DDR5 4800 and 192 GiB of RAM
  • 13600 and better support DDR5 5600
  • 13500 and lower support DDR5 4800
• Intel 600 and 700 chipset support with LGA 1700
  • Intel 600 Series chipsets require BIOS update to achieve support for Raptor Lake-S

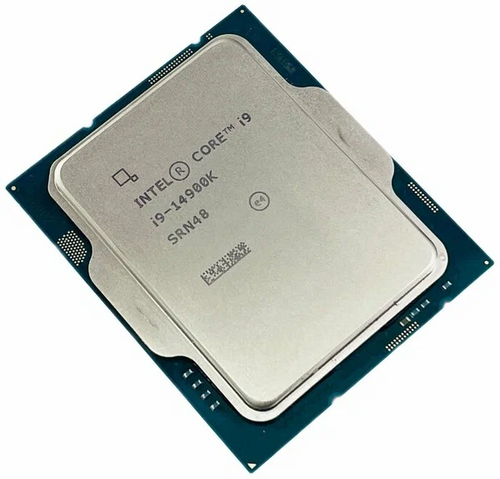

• First 6 GHz processor (13900KS)*

*By default, Core i9 13900KS achieves 6.0 GHz only when using Thermal Velocity Boost with sufficient power and cooling.

Raptor Lake Refresh is Intel's codename for the 14th generation of Intel Core processors. It is a refresh and based on the same architecture of the 13th generation with clock speeds of up to 6.2 GHz on the Core i9 14900KS, 6 GHz on the Core i9 14900K and 14900KF, 5.6 GHz on the Core i7 14700K and 14700KF, and 5.3 GHz on the Core i5 14600K and 13400KF as well as UHD Graphics 770 on non-F processors. They are still based on the Intel 7 process node.^[113] Introduced on October 17, 2023, these CPUs are designed for the LGA 1700 socket, which allows for compatibility with 600 and 700 series motherboards.^[114] It is the last generation CPUs to use the Intel Core i3, i5, i7 and i9 naming scheme as Intel announced that they will be dropping the "i" prefix for future Intel Core processors in 2023.^[1]

The 14th generation CPU does not feature any major architectural changes over Raptor Lake, but does feature some minor improvements.^[115] The 14th generation CPU was widely criticized^{[original research?]} as a last-ditch effort to beat AMD's Zen 4 with 3D V-Cache^[116][117] Intel's desktop version of the next generation architecture, Meteor Lake, was cancelled and the Arrow Lake architecture was not yet ready for release.^[118]

In addition to the Raptor Lake-S Refresh desktop processors, Intel also launched 14th gen Raptor Lake-HX Refresh mobile processors in January 2024.^[119]

Starting with the Meteor Lake mobile series launched in December 2023 (with the exception of Raptor Lake-HX Refresh),^[120] Intel introduced a new naming system for its new and upcoming processors. The numbers 3, 5, 7 and 9 which denote tiers are still used, but the letter 'i' is dropped, and there is a new "Core Ultra" sub-brand. Like AMD with their Ryzen 7000 mobile series and later processors, Intel now refreshes older architectures to be sold as more affordable mainstream processors while the latest architectures are released as "premium" products, under the Core Ultra brand.^[121] Like with Core, the 3/5/7/9 tier numbering is also used with Core Ultra.

This new naming system also cuts the number of model number digits down from 4-5 to 3-4, e.g. Core 1xx series instead of Core 8xxx or 14xxx series.

Intel no longer refers to iterations of product series under "nth generation" anymore, instead using "Series n". Otherwise the latest series launched in December 2023 would be called 15th generation.^[122]

The Series 1 of Core processors consists of the Raptor Lake-U Refresh mobile series released January 2024 under the Core brand,^[121] and the Meteor Lake-U/H mobile series released December 2023 under the Core Ultra brand.^[120]

Meteor Lake is Intel's codename for the first generation of Intel Core Ultra mobile processors,^[123] and was officially launched on December 14, 2023.^[124] It is the first generation of Intel mobile processors to use a chiplet architecture which means that the processor is a multi-chip module.^[123] Tim Wilson led the system on a chip development for this generation microprocessor.^[125]

Due to its MCM construction, Meteor Lake can take advantage of different process nodes that are best suited to the use case. Meteor Lake is built using four different fabrication nodes, including both Intel's own nodes and external nodes outsourced to fabrication competitor TSMC. The "Intel 4" process used for the CPU tile is the first process node in which Intel is utilising extreme ultraviolet (EUV) lithography, which is necessary for creating nodes 7nm and smaller. The interposer base tile is fabricated on Intel's 22FFL, or "Intel 16", process.^[126][127] The 22FFL (FinFET Low-power) node, first announced in March 2017, was designed for inexpensive low power operation.^[128] The interposer base tile is designed to connect tiles together and allow for die-to-die communication which does not require the most advanced, expensive nodes so an older, inexpensive node can be used instead.

155H, 165H, and 185H support P-core Turbo Boost 3.0 running at the same frequency as Turbo Boost 2.0.

The integrated GPU is branded as "Intel Graphics" but still use the same GPU microarchitecture as "Intel Arc Graphics" on the H series models.

All models support DDR5 memory except 134U and 164U.

155HL and 165HL support P-core Turbo Boost 3.0 running at the same frequency as Turbo Boost 2.0.

The integrated GPU is branded as "Intel Graphics" but still use the same GPU microarchitecture as "Intel Arc Graphics" on the high-power models.
