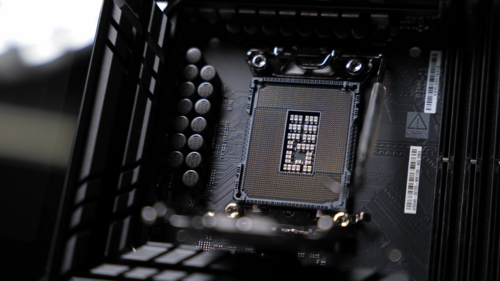

LGA 1851ソケット
Intel Core Ultra 9 285K(左、LGA 1851)とi9-14900K(右、LGA 1700)の接点LGA 1851(コードネームSocket V1)は、IntelがMeteor Lake-PS組み込みプロセッサおよびArrow Lake -Sデスクトッププロセッサ向けに設計したランドグリッドアレイCPUソケットで、2024年10月24日にリリースされました。[ 1 ]
接点の数は、1700 (LGA 1700 の場合) から 1851 に増加しました。[ 2 ] LGA 1700と同じ寸法とクーラー取り付け穴の間隔を使用しているため、CPU クーラーとの互換性が維持されます。
20 レーンの PCIe 5.0 (拡張カード用に x16、ストレージ用に x4) と、ストレージ用にさらに 4 レーンの PCIe 4.0 を提供します。拡張カードに使用できる PCIe レーンは、LGA 1700 の場合、2 個ではなく 3 個のデバイス (x8、x4、x4) に分割できるようになりました。AMD のAM5ソケットと同様に、LGA 1851はDDR5 SDRAMのみをサポートし、DDR4 のサポートを終了し、10 年にわたる主流 DDR4 の終焉を告げています。[ 3 ] [ 4 ] [ 5 ] [ 6 ]
Arrow Lakeチップセット(800シリーズ)
