| HJ-8 | |
|---|---|
 展示されているHJ-8L | |
| タイプ | 対戦車ミサイル |
| 原産地 | 中国 |
| サービス履歴 | |
| 使用中 | 1985年～現在 |
| 使用者 | 演算子を参照 |
| 戦争 | ユーゴスラビア戦争 スリランカ内戦[1] 南コルドファン州と青ナイル州におけるスーダン紛争 シリア内戦 イラク 内戦（2014年～2017年） インド・パキスタン国境紛争 スーダン戦争（2023年～現在）[2] イスラエル・ハマス戦争[3] |
| 生産履歴 | |
| デザイナー | 研究所203 |
| 設計 | 1970–1984年[4] |
| メーカー | NORINCO（工場282、工場5618）[4] GIDS（パキスタン）[5] |
| 生産 | 1984年～現在 |
| バリエーション | バリエーションを見る |
| 仕様 | |
| 質量 | 250キロ |
| 長さ | 1,566ミリメートル |
| 直径 | 120ミリメートル |
| 翼幅 | ??? |
| 弾頭 | 熱 |
| エンジン | 固体燃料ロケット |
| 最高速度 | 220メートル/秒 |
誘導 システム | SACLOSワイヤーガイダンス |
打ち上げ プラットフォーム | 三脚、車両、航空機 |
HJ -8または紅江8（中国語：紅箭-8、ピンイン：Hóng Jiàn-8、直訳すると「赤い矢-8」）は、 1980年代後半から人民解放軍によって配備された、第2世代の管発射式、光学追跡式、有線誘導式の 対戦車ミサイルシステムです。
発達
1970年、中国の装甲部隊はHJ-73の後継機の開発を初めて提案し、後に承認され、AFT-8またはHJ-8と命名されました。このミサイルは第203研究所と第282工場によって共同開発されましたが、プログラムは政治的混乱によって中断されました。主要な設計者は、ミサイルを開発した王興治（Wang Xingzhi）と趙家铮（Zhao Jiazheng）でした。[引用が必要]開発は文化大革命の終結後の1980年代初頭まで完了しませんでした。国家認証を受けた後、ミサイルは1984年に量産に入りました。HJ-8は光学追跡式有線誘導 対戦車ミサイルです。[引用が必要]
HJ-8 とその派生型は、NORINCOの工場 282 (江南機械工場 - 江南機械器厂)、中国の工場 5618 (湖南中国南部光電計器工場 - 湖南华南光電器厂) [4]、および中国のカーン研究所によって製造されています。パキスタン、[要出典] GIDS によって現在。[5]
デザイン
HJ-8シリーズは中国初の国産対戦車ミサイル設計であり[7] 、米国のBGM-71 TOWや仏独ミラン/ユーロミサイルHOT対戦車ミサイルと同等とみなすことができる。HJ-8は、 HEAT対戦車弾頭を搭載した、管発射式、光学追跡式、有線誘導式のミサイルシステムである。HJ-8は、中東やアジアの国々から入手した西側諸国の対戦車ミサイルシステム3つを解析・リバースエンジニアリング・改造したものだと多くの専門家が考えている。米国のBGM-71 TOWの三脚、仏独ミランの追跡制御装置、英国のスウィングファイアのミサイルである[8]。
オリジナルのHJ-8の後継として、HJ-8AからHJ-8Hまでと名付けられた数多くの改良型があり、それぞれが以前のモデルよりも改良された機能を取り入れている。HJ-8Eは1990年半ばに配備された。HJ-8E対戦車ミサイルの重量は24.5kg、射程は最大4,000mで[要出典]、爆発反応装甲（ERA）も破ることができる。0°入射で800～1100mmのRHAを、68°入射で180mm以上のRHAを貫通することができる。[6]
信頼性と精度の両方を兼ね備えた設計のHJ-8は、現在、人民解放軍のZ-9W、Mi-17、ガゼル（最初に搭載されたオリジナルのユーロミサイルHOTに代わる）ヘリコプターガンシップの標準的な対戦車兵器となっている。[9]
砲塔発射台
装甲戦闘車両に搭載可能な発射プラットフォームが、 HJ-8 発射プラットフォームとして使用するためにNorincoによって開発されました。SW-1 一人乗り砲塔は、全鋼溶接の SW-1 砲塔の重量が 1,750 kg で、さまざまな履帯式または装輪式車両に搭載できます。砲塔は、近距離 (100 メートル) では 0.50 口径の徹甲弾に耐えられるとされており、追加装甲を取り付けると防御力がさらに高まります。砲塔は 360 度旋回でき、-40 度から +60 度まで仰角を調整できます。HJ-8H の射撃管制システムを基にした射撃管制システムが内部に搭載されています。
SW-1の主武装にはHJ-8H対戦車ミサイルが4基搭載されており、砲塔の両側の後部に2基ずつ搭載されている。副武装は30mm主砲と同軸0.30口径機関銃である。様々な弾薬が使用可能で、主砲の最大発射速度は毎秒約6発で、自動射撃は様々な速度で選択できる。30mm砲は最大4km離れた地上目標[10]と2kmの空中目標に対して効果的であるとされており、HJ-8Hミサイルは4kmの距離にある地上目標[要出典]と同距離の低速空中目標に対して効果的である。同じ設計者である呉立辛（ウー・リシン）によって設計された、重量1.4トンの遠隔操作式の後継モデルが開発を完了し、中国で配備された。この無人モデルも、前身モデルと同様に、HJ-73C ATGM を使用して初めてテストされました。無人バージョンは、30 mm 弾薬を 160 発搭載します。
戦闘での使用
ボスニア・ヘルツェゴビナ
パキスタンのバクター・シカン派生型は、1993年初頭にボスニア政府軍に供給された。1993年の攻勢中、ボスニア軍はセルビア軍の戦車に対してこの兵器を使用し、ボスニア軍がセルビア軍の戦車を破壊するのに役立った。[要出典]
スリランカ
スリランカ軍は、分離主義勢力タミル・イーラム解放の虎（LTTE）との内戦中に中国からHJ-8を入手した。 [1]これらは主にバンカーを含むLTTEの建造物を破壊するために使用された。[1]
2009年のムライティブの戦いでは、スリランカ軍がLTTEの海軍部隊であるシータイガースの高速攻撃艇に対して少なくとも1回これらの兵器を使用した。 [11]
シリア
2013年6月以来、自由シリア軍の反政府勢力がシリア・アラブ軍の装甲車に対してHJ-8を使用し、 T-72戦車を破壊することに成功したことを示すビデオが公開されました。[12]
イラク
2014年12月以来、イスラム国（ISIL）に対してペシュメルガがHJ-8を使用していることを示すビデオが浮上している。HJ-8システムはISILの備蓄から鹵獲された可能性がある。 [13] [14] HJ-8は、アルトゥン・クプリの戦いでペシュメルガがイラク軍のM1エイブラムス戦車を破壊した原因である可能性がある。[13]
パキスタン
パキスタンが製造したHJ-8の派生型であるバクタール・シカンは、ザーブ・エ・アズブ作戦中にTTP反乱軍に対して大量に使用され、主に反乱軍が隠れる隠れ家や洞窟の破壊に使用された。 国境での小競り合いの際に、統制線上のインド軍の掩蔽壕や検問所に対して使用されたと報告されている。[要出典]
ガザ地区
2024年6月24日、イッズ・アディン・アル・カッサム旅団は、 CARPET [15]サーモバリック地雷除去システムを搭載したイスラエル国防軍のナメルAPCエンジニアリングバリアントをHJ-8で標的にした部隊の映像を公開しました。HJ-8は車両を後方から直撃し、外部に火が出て内部に燃え広がりました。[3]これはアル・カッサム旅団によるこの兵器の使用が記録された初めてのケースですが、以前にも他の中国の兵器がガザ地区で使用されたことがあると伝えられています。[16]
2024年8月1日、イッズ・アディン・アル・カッサム旅団は、その隊員がイスラエルのナメル装甲兵員輸送車を側面から攻撃し、車両に搭載されていたトロフィー装甲兵員輸送車をうまく回避する2本目の映像を公開した。[17]
バリエーション
ランチャー:
- HJ-8 – オリジナルバージョン。90%の撃墜確率を達成できると主張された[18]
- HJ-8A – HJ-8 の最初のアップグレード。貫通力が向上し、HJ-8 よりわずかに大きく、射程が 4 km に増加しました。
- HJ-8B – ヘリコプター用に特別に開発されたHJ-8モデル。貫通力が向上し、射程距離が5.3kmに延長された。[要出典]
- HJ-8C –タンデムチャージで爆発反応装甲を破壊するために特別に開発されました。HJ-8C 以降のすべての HJ-8 ミサイルは、さまざまなプラットフォームで搭載できます。
- HJ-8D – タンデムチャージを備えたアップグレード型。
- HJ-8E – 射程距離最大4kmの新しいロケットモーターを搭載したHJ-8B/Cのアップグレード。1990年半ばに就役。射撃管制システム（FCS）は高度にデジタル化されており、全天候昼夜対応の熱画像システムを搭載。HJ-8E対戦車ミサイルの重量は24.5kg、射程距離最大4,000m、[要出典]爆発反応装甲（ERA）も破ることができる。
- HJ-8F – 対バンカー弾頭を搭載した派生型。
- HJ-8FAE – サーモバリック弾頭を搭載したバージョン。
- HJ-8L – 全体の重量が軽減されたモデル。L は「軽量」を意味します。ボスニア戦争からのフィードバックを利用して、HJ-8E は、より重いモデルと同等の性能を持つ軽量 ATGM のニーズを満たすように設計されました。HJ-8L は、射程距離 3 km の小型ミサイル 1 発と射程距離 4 km の大型ミサイル 1 発の計 2 発のミサイルを搭載できます。射撃管制システムには新しいマイクロエレクトロニクスが使用され、発射/保管システムには複合材料が使用されているため、重量は 22.5 kg まで軽減され、HJ-8L は 2 人の乗組員で運ぶことができます。
- HJ-8H – HJ-8Eの改良型。HJ-8Lと同じ射撃管制システムと軽量発射/格納システムを採用。新型ミサイルを使用し、6 km [要出典]離れた地上目標と4 km 離れたヘリコプターなどの低速空中目標を攻撃できる。[要出典]
- HJ-8S – 対艦弾頭を搭載した派生型。
- バクタール・シカン– バクタール・シカン（ウルドゥー語：بکتر شکن「徹甲弾」）は、パキスタンのカーン研究所でライセンス生産されたHJ-8の派生型である。[19] [4]ミサイルと発射システムは、4つのサブユニットに素早く分解でき、各サブユニットの重量は25kg未満であるため、乗組員が持ち運ぶことができる。バクタール・シカンはパキスタンの 装甲兵員輸送車（APC）にも搭載されており、改良された空中発射型はAH-1コブラヘリコプターガンシップやパキスタン陸軍航空隊の他のヘリコプターに装備されている。パキスタンはバクタール・シカンも輸出している。輸出型は、3kmの距離で90%の命中率と貫通率で、現在知られているすべての戦車標的を破壊したとされている。[20]バクタール・シカンはバングラデシュとマレーシアに輸出されている。[21] 4つのバクター・シカン砲身を装備したマルチランチャーステーションがGIDSによって2016年に展示された。[22]バクター・シカンには屋内訓練シミュレーターも用意されている。これは武器の正確なレプリカであり、さまざまなターゲットの速度、距離、角度をシミュレートすることでオペレーターを訓練するために使用される。ターゲットの移動パラメータは、訓練中のオペレーターの漸進的なスキルレベルに合わせて調整できる。[23]長距離での精度を高めるために、オプションのレーザー照準装置も開発中である。[21] SIPRIによると、1990年から2022年の間にパキスタンは26,350個のバクター・シカンを製造した。[24]
- HJ-11 ( AFT-11 ): 2014年に名称が明らかになり、[25] 2017年に公開された。[ 26]このミサイルは、HJ-8の開発版で、半能動型レーザー誘導とレーザービームライディングを採用している。このミサイルは、より高価なHJ-12ミサイルシステムの低コストな代替品として機能した。[26]このミサイルは、HJ-11という新しい名称が与えられ、ノリンコによって第3世代対戦車ミサイルとして販売された。[27]中国国営メディアは、このミサイルが2018年に配備されたと報じた。[28]
マウントプラットフォーム:
- BJ212 HJ-8 ：移動式対戦車プラットフォームとして北京BJ212に搭載されたHJ-8ランチャー。 [29]
- BJ2020 HJ-8E ：移動式対戦車プラットフォームとして北京BJ2020に搭載されたHJ-8Eランチャー。 [30]
- CSK-181 AFT-11 キャリア： CSK-181 MRAP強襲車両に搭載されたAFT-11（HJ-11）ランチャー。 [31] [32]
オペレーター
アルバニア[33]
バングラデシュ– 2000年に発注、2001年に114機が納入された。[34] 2004年から2005年にかけてパキスタンから172機のバクター・シカン型が納入された。[35]
ボリビア：2003年に500機のHJ-8がボリビアに納入された。[36]
ボスニア・ヘルツェゴビナ[37]
カメルーン：カメルーン軍のZ-9WA攻撃ヘリコプターに装備[37] 367
中国: [37] 264
エジプト[13]
エクアドル[36]
クルディスタン：ペシュメルガ[13]
ケニア[33]
マレーシア: [37]在庫450台。[38]
モロッコ– HJ-8L: [37] 367
パキスタン: [37]バクター・シカンとしてライセンス生産された。SIPRIによれば、1990年から2022年の間に26,350機が生産された。[24] [36]
カタール：[39]
ペルー[33]
スリランカ: [37] [1] 310
スーダン– Military Industries CorporationによりSaribとしてライセンス生産された。[40]スーダン人民解放運動北部が捕獲した中国製のものもある。[41]
シリア–シリア内戦における様々なシリア反乱勢力。シリア軍に捕獲された。外部から供給されている。[12]
アラブ首長国連邦[4]
ウルグアイ[33]
ベネズエラ[33]
ジンバブエ[42]
非国家主体
- ワシントン州連合軍[43]
イズ・アディン・アル＝カッサム旅団[3]
ギャラリー
-

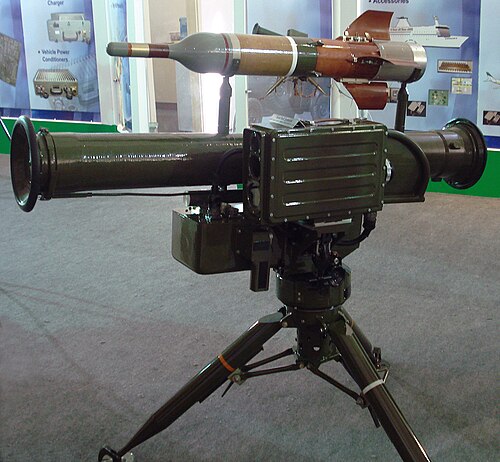

バクター・シカンが展示されています。 -
マレーシア陸軍のバクター・シカンが展示されている。 -
パレード中にACV-300アドナンに搭乗したバクター・シカン。
