| サブマシンガン、口径.45、M3 | |
|---|---|
 第二次世界大戦時代のガイド ランプ M3 サブマシン ガン、30 発マガジンおよびその他の付属品付き。このオリジナル M3 のバッファロー アームズ ボルトは 1944 年 1 月の日付です。 | |
| タイプ | サブマシンガン |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1943年～現在 |
| 使用者 | ユーザーを見る |
| 戦争 |
|
| 生産履歴 | |
| デザイナー | ジョージ・ハイド |
| 設計 | 1942 |
| メーカー | ゼネラルモーターズ、その他 |
| 単価 | 約20米ドル（1943年、2023年には264米ドルに相当）[11] |
| 生産 | 1943–1945 1950年代初頭 |
| 建造数 | 合計: 655,363
|
| バリエーション |
|
| 仕様 | |
| 質量 |
|
| 長さ | ストック伸長時 29.1 インチ (740 mm) / ストック収縮時 21.9 インチ (556.3 mm) |
| バレルの 長さ | 8インチ（203.2 mm） |
| カートリッジ |
|
| アクション | ブローバック、オープンボルト |
| 発射速度 | 450 ラウンド/分（= 7½ / 秒） |
| 銃口速度 | 900 フィート/秒 (274 メートル/秒) |
| 有効射程距離 | 照準は100ヤード（91メートル）に固定されている[12] |
| 給餌システム | 30発着脱式ボックスマガジンまたは32発着脱式ボックスマガジン |
| 観光スポット | 固定式後部照準器とブレード前照灯、口径.45 M1911実弾用100ヤードに調整済み[12] |
M3は、1942年12月12日にアメリカ陸軍が採用した、アメリカ製の.45口径サブマシンガンで、アメリカサブマシンガン、 Cal . .45、M3と呼ばれています。[12] M3は、トンプソンサブマシンガンと同じ.45 ACP弾を使用しますが、精度は犠牲になりますが、量産コストが安く、軽量です。[12] M3は、その見た目が整備士の工具に似ていることから、一般的に「グリースガン」または単に「グリーサー」と呼ばれていました。[13]
M3 はトンプソンの代替として計画され、1944 年半ばに前線で運用され始めました。1944 年後半には M3A1 派生型が導入され、朝鮮戦争やその後の紛争でも使用されました。
1959年に採用されたM14小銃は、M3A1（およびM1ガーランド、M1918ブローニング自動小銃、M1カービン）[14]の代替として意図されていたが、M14の7.62×51mm NATO弾の反動はサブマシンガンとして使用するには強すぎた。M14は1964年にM16小銃に置き換えられ、この武器とその後のより短い反復（XM-177）（中間の 5.56×45mm NATO弾を発射する）は、M3A1のより良い代替品となった。M3A1サブマシンガンは1959年以降アメリカの前線での配備からは退役したが、湾岸戦争（1990-1991）の頃まで、例えば装甲車両乗員のバックアップ火器として引き続き配備された。多くの海外米軍基地では、1990 年代半ばから後半にかけて、特定の乗組員に対してこれを発行し続けました。[出典が必要]
歴史
1941年、アメリカ陸軍兵器委員会は西ヨーロッパで使用されているサブマシンガン、特にドイツの9×19mm MP 40とイギリスのステンサブマシンガンの有効性を観察し、1942年10月に独自の「ステン」型サブマシンガンの開発研究を開始しました。[13]兵器部は陸軍に新しい武器の要件リストの提出を要求し、兵器部は歩兵と騎兵の両部門から、口径.45 ACPまたは.30カービンのフルオートまたはセミオート射撃能力を備えた肩撃ち式の武器の要件リストを別途受け取りました。[12]
兵器局が受け取った2つの要件リストは、その後アバディーン性能試験場（APG）の職員によって検討され、修正された。修正された要件は、機械加工を最小限に抑えて迅速かつ安価に製造できるように設計された、全自動および半自動射撃機能を備えた、.45 ACPの全板金構造の武器、1分間に500発未満の発射速度を維持するための重いボルト、および50ヤードの距離にある6x6フィートの標的にフルオートモードで立った姿勢から発射された弾丸の90％を命中させる能力を求めていた。[12] M3の性能をテストするためのベンチマークは、M1928A1トンプソンであった。[12]
ゼネラルモーターズ内陸部のジョージ・ハイドが新しい武器の設計を任され、内陸部の主任技師フレデリック・サンプソンが生産用の工具の準備と編成を担当した。1942年10月8日のオリジナルのT15仕様は、半自動射撃機能を削除し、武器の元の.45口径を9 mmパラベラム口径に変換するキットを取り付けられるように変更された。[12] 9 mm/.45フルオート専用武器の新しい名称はT20であった。[12]
ゼネラルモーターズ社は、テスト用に.45 T20のプロトタイプモデル5台と9 mmコンバージョンキット5台を製作した。最初の軍事試験では、T20は100点満点中97点という精度試験に成功した。[12]耐久試験では、試験用兵器は真鍮ケースの弾丸を5,000発以上発射し、給弾に失敗したのが2回だけだった。[12]空挺軍司令部、水陸両用戦委員会、歩兵委員会、機甲部隊委員会など、複数の陸軍部門で構成される4つの陸軍試験委員会が独立してT20プロトタイプ兵器の試験と審査を行った。[12] 4つの部門すべてが、主に弾倉フォロワーの欠陥または詰まりに起因するマガジンに起因する故障を報告した。[12]
T20は、1942年12月にインディアナ州アンダーソンにあるGMのガイドランプ部門で米国製サブマシンガン、口径.45、M3として米国陸軍兵器部から正式に生産が承認された。[12]ガイドランプは1943年から1945年の間に606,694丁のM3派生型サブマシンガンを生産した。[12]最初の射撃試験中に単装弾式マガジンの設計による故障の報告があったが、M3マガジンには変更は加えられなかった。[12]

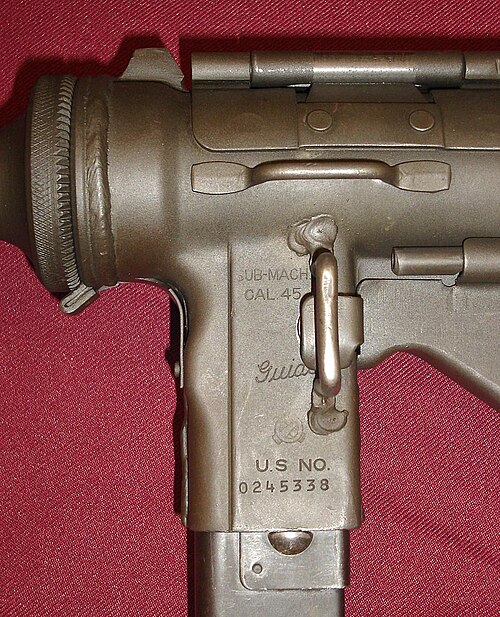

ガイドランプ社では、口径9mmパラベラムのM3サブマシンガン約1,000丁を製造した。[15]これらのオリジナルの9mm銃は、弾倉の左側に「US 9 mm SMG」と刻印されていることで識別され（M3などのモデル指定なし）、1944年にOSSに納入された。9mm M3は、捕獲したドイツの弾薬を使用できるようにフランス、ベルギー、オランダ、イタリア、ノルウェーのレジスタンスグループにも供給され、OSSとSOEからの.45 ACP弾の補給投下の必要性が軽減された。さらに、ロックアイランド兵器廠とバッファローアームズ社は、M3用の9mmコンバージョンキットの限定数の部品を製造した。[16]当初は25,000キットの調達が要求されていたが、1943年12月の兵器委員会の勧告により、9mmコンバージョンキットは500キットのみ取得するように変更された。[16]調達は1944年2月に承認されたが、実際に製造されたキットの数は限られていたと考えられている。[16]これらのコンバージョンキットには、新しい9mmバレル、交換用ボルトとリコイルスプリング、英国製ステンガンの32発マガジン用のマガジンウェルアダプター、英国製の交換用9mmステンマガジンが含まれていた。 [16] M3の照準器は新しいカートリッジ用に改造されていなかったため、9mmM3は100ヤードで高く撃ったが、照準誤差は重要ではないと判断された。OSSはまた、ベル研究所が設計した一体型サウンドサプレッサーを備えた約1,000丁の.45口径M3サブマシンガンを要求した。特別に穴を開けたバレルとバレルナットはガイドランプ社が製造し、ハイスタンダードファイアアームズ社が内部部品を製造し、武器を組み立てた。[17]ベル研究所のサプレッサーは、イギリスのサプレッサー付きSTEN Mk IISの80%の効率しかないと推定されました。[18]
M3は、打ち抜き、リベット留め、溶接構造で、元々は使用後に使用不能になったら廃棄される最小コストの小火器として設計された。[19] [20]そのため、M3が導入された時点では、交換部品、武器固有のツール、サブアセンブリは、部隊、補給所、または兵器レベルの指揮官には提供されなかった。[21] [22] 1944年、暫定的な生産変更の必要性によってM3サブマシンガンが不足したため、米陸軍兵器工場は、既存の武器を運用し続けるために、爪スプリングなどの部品を製造せざるを得なかった。[19] [23]
配備後、1944年2月には訓練中のアメリカ本土部隊からM3の使い勝手の悪さに関する報告が始まり、一部の武器のコッキングハンドル/ボルト引き込み機構が早期に故障したと報告された。[12]その後、M3を配備されたイギリス駐留のアメリカ軍からも同様の報告があった。[12]調査により、M3のボルト引き込み機構の構造にいくつかの欠陥があり、銃身の取り外しと保持に関する問題や、簡単に曲がってしまうリアサイトがあることが明らかになった。[12]その結果、熱処理を改善した新設計の引き込み爪、引き込みレバーの右側支柱に取り付けられた新しいスプリングストップ、コッキングレバートリップを備えた改良型エジェクター、銃身アセンブリをよりしっかりと保持するために熱処理を改善した大型ラチェットパッド、固定式「L」リアサイトの側面に取り付けられた強化ガセットなど、いくつかの製品改良がすべての新しいM3生産に組み込まれた。[ 12]マガジンリリースが誤って行われ、ワイヤーストックが折りたたまれた状態で所定の位置に留まらないという新たな苦情が上がった後、M3生産に2つの追加変更が加えられ、1944年8月31日に兵器局によって承認されました。 [12]これには、マガジンリリースボタンの周囲に小さな金属板ガードが取り付けられ、バットエンドのワイヤーストックを形成する2本のロッドの間にストッパーが組み込まれることが含まれていました。[12]
M3 サブマシン ガンは、コンパクトな設計のため、戦車兵、運転手、空挺部隊に配備するのに適していました。また、M3 は太平洋戦争にも最適でした。トンプソンは、M3 のようにエジェクターにカバーが付いていないため、ジャングル環境では頻繁に清掃する必要があり、清掃しないと簡単に詰まってしまうからです。
改良され簡素化されたM3A1型は、基本的なM3設計のさらなる改良を求める現場の要請に応えて1944年12月に導入され、第二次世界大戦の終結までに15,469丁が生産され、朝鮮戦争中にはさらに33,200丁が生産された。[12]
当初は、M3 が十分な数生産され、トンプソン サブマシン ガンの将来の注文がキャンセルされ、陸軍がより高価なトンプソンを徐々に前線から撤退させることができると期待されていました。しかし、予期せぬ生産の遅れと改修の要請により、M3 の導入は予想より遅れ、トンプソンの購入は 1944 年 2 月まで続きました。M3 が初めて戦闘に投入されたのは 1944 年の夏でした。第二次世界大戦の終わりまでに、すべてのタイプを合わせて 622,163 丁の M3/M3A1 サブマシン ガンが組み立てられました。
朝鮮戦争中、共産党が第二次世界大戦中にアメリカから供与されたトンプソンサブマシンガンを主力兵器の一つとして使用したため、M3はトンプソンよりもアメリカ軍と韓国軍の主力サブマシンガンとなった。[24]
M3とM3A1は1959年以降、アメリカの前線での運用からほぼ撤退した。しかし、少なくとも1991年の湾岸戦争までは装甲車両、特にM60戦車（1997年まで一部のアメリカ州兵部隊で使用されていた）の装備として配備され続けた。[25]
ベトナム戦争では、標準の銃身を取り外して装着できる取り外し可能な銃身を備えたサプレッサー付きバージョンが作られ、前者はガイドランプ社によって製造された。[26]
また、デルタフォース（1977年結成）に最初に装備されたサブマシンガンでもあり、サプレッサーを装着すると驚くほど静かな性能を発揮すると高く評価された。 [27] 1年以内に、デルタフォースでの使用ではM3A1は9mmヘッケラー＆コッホMP5サブマシンガンに置き換えられたが、M3A1はMP5よりもサプレッサーを装着した方が性能が良いと考えられたため、数丁はそれ以降も保持された。デルタフォースのM3A1にはサムセーフティが装備されていた。[28]
北アイルランド紛争の間、イギリス軍が暫定アイルランド共和軍から捕獲したM3A1の一部にはサプレッサーが装備されていた。[26]
デザインの詳細
M3は、開いたボルトから発射する自動空冷式ブローバック式武器です。0.060インチ厚（1.5 mm）の鋼板で作られたM3レシーバーは、2つの半分に打ち抜かれ、その後溶接されました。[12] M3には、ボルトの表面にミル加工された固定の撃針があり、高度なプライマー点火ブローバック操作の原理を使用して発射します。ボルトには、2本の平行ガイドロッドを支えるために縦方向に穴が開けられており、その上にツインリターン（反動）スプリングが取り付けられています。この構成により、より大きな機械加工公差が可能になり、ほこり、砂、泥が侵入した場合の動作クリアランスが確保されます。[29] M3には、ボルトヘッド内に収納されたスプリング式エキストラクターがあり、エジェクターはトリガーグループ内にあります。[30]英国のステンと同様に、 M3のバレルを冷間スウェージングすることで時間と費用が節約されました。 [12]
動作機構
M3 の動作シーケンスは以下のとおりです。エジェクター ハウジングの右側にあるコッキング ハンドルを使用して、ボルトを後方にコッキングします。トリガーを引くと、ボルトはリコイル スプリングによって前方に押し出され、弾丸をマガジンの給弾口から引き離して薬室に導きます。その後、ボルトは前進を続け、撃針が薬莢の雷管に当たって弾丸に点火し、高圧の衝撃が生じて、リコイル スプリングの抵抗とボルトの慣性質量に逆らってボルトを押し戻します。ボルトと空の薬莢が薬室を開くのに十分な距離後方に移動した時点で、弾丸は銃身から出て、銃身内の圧力は安全なレベルまで低下しています。M3 の比較的低いサイクリック レートは、.45 ACP 弾、重いボルト、および通常よりも圧縮率が低いリコイル スプリングによって生成される比較的低い圧力によるものでした。[要出典]
特徴
この銃は金属の打ち抜き加工やプレス加工、スポット溶接、シーム溶接を多用して製造されており、銃身の組み立てに必要な工数を削減している。銃身、ボルト、発射機構のみが精密機械加工されている。レシーバーは2枚の金属板を溶接して円筒形にしたものである。前端にはローレット加工された金属キャップがあり、取り外し可能な銃身を固定する。冷間圧延されたライフル銃身には右側に4つの溝がある。M3およびM3A1サブマシンガンにはオプションで取り外し可能なフラッシュハイダーを取り付けることができるが、第二次世界大戦では使用されなかった。[31]後に生産されたフラッシュハイダーはHider、Flash M9と名付けられ、朝鮮戦争に間に合うように生産された。夜間戦闘が頻発し、小火器のフラッシュシグネチャーを減らす必要性が強調されたため、このフラッシュハイダーは戦闘で人気を博した。韓国では、自動小銃を装備した米兵は夜間射撃時に銃の閃光より上を見るよう訓練されていたが、この訓練により、匍匐前進する敵の侵入者や工兵の発見を阻止することがあった。[要出典]
後方に突き出ているのは、レシーバーの両側のチューブに伸縮する、成形された鋼棒で作られた一体型のワイヤーストックです。ストックの両端にはタップと穴が開けられており、クリーニングロッドとして使用できます。また、分解ツールとして、またはバレルキャップを外すためのレンチとしても使用できます。[32]
M3のコッキングハンドルアセンブリは、レシーバーの右側、エジェクターハウジング上、トリガーのすぐ前方上方にあり、9つのパーツで構成されています。[29]ハンドルを後方に引くと、爪が上がってボルトの底部の切り込みに噛み合い、ボルトを後方に押してシアにロックされるまで押し戻します。
固定照準器は、100ヤード（約91メートル）での射撃用にプリセットされた後部開口照準器と、前部ブレードの前方照準器で構成されています。すべてのM3サブマシンガンは、100フィート（30メートル）の距離で精度をテスト発射しました。[12]照準器をブルズアイターゲットの6時の方向に設定し、各銃は精度要件を満たすために5発中4発を3インチ（76ミリメートル）ブルズアイ内に収めるか、ブルズアイの端を切る必要がありました。[12]
この銃の唯一の安全装置は、ヒンジ付きの排莢口ダストカバーです。このカバーの裏側には突起があり、ボルトのノッチにかみ合って、前方または後方のどちらかの位置にロックします。M3 にはトリガーを無効にする機械的な手段はなく、装填済みのマガジンを挿入すると銃が装填されます。レシーバーの壁は比較的薄い板金でできているため、M3/M3A1 は開いたダストカバーの上に落とすと、使用不能になるダメージを受けます。カバーは簡単に曲がり、安全機能が無効になります。銃を鋭利な表面や硬い表面に落とすと、レシーバーがへこみ、ボルトが固まることがあります。[要出典]
M3/M3A1の30発マガジンは、この武器の耐用年数を通じて苦情の種となった。[33] [34]トンプソンとは異なり、M3はイギリスのステンマガジンをモデルにした、30発を収容する2列1給弾の取り外し可能な箱型マガジンから給弾する。1給弾設計は手で装填するのが難しく、トンプソンのような2列1段差給弾設計よりも泥、埃、汚れで詰まりやすいことが判明した。[35]後に、埃やその他の破片が入らないようにマガジンの給弾端を覆うプラスチック（テナイト）ダストキャップが支給された。インランドは1944年5月にダストキャップの開発を開始し、1944年11月に正式に採用された。[36]
バリエーション
M3A1
1944 年 12 月、M3 の近代化バージョンであるM3A1が導入されました。ボルト、ハウジング アセンブリ、レシーバーを除くすべての部品が M3 と互換性がありました。M3A1 にはいくつかの改良が加えられました。
- 最も重要な点は、面倒なクランクタイプのコッキング レバー アセンブリを排除し、ボルトの上部前部に機械加工された凹んだコッキング スロットに置き換えたことです。これにより、コッキング スロットに指を入れてボルトを引き戻すことでコッキングできます。
- 引き込み爪のノッチが削除され、カバー ヒンジ リベット用のクリアランス スロットが追加されました。
- 排出口とそのカバーは、ボルトがシアに噛み合うまで十分に引き戻せるように長くされました。
- 安全ロックがカバーのさらに後方に移動されました。
- シングルフィードマガジンの装填を容易にするために、マガジン装填ツールがワイヤストックに溶接されており、クリーニングロッドストップとしても機能しました。
- バレル ブッシングには 2 つの平らな切り込みが入れられており、ストックをレンチとして使用してバレルを取り外すのに役立ちました。
- バレル ラチェットは、バレル カラーから簡単に外れる長い押し下げレバーを提供するように再設計されました。
- 予備の潤滑剤クリップ (コッキング レバー アセンブリの左側) が取り外され、レシーバー アセンブリのピストル グリップにオイル リザーバーとオイラーが取り付けられました。オイラー キャップのスタイラスは、抽出ピンを取り外すためのドリフトとしても使用できます。
M3A1の空砲重量は7.95ポンドで、M3の8.15ポンドよりわずかに軽量であったが、これは主にコッキング機構が簡素化されたためである。[12] M3A1は1944年12月21日に正式に生産が承認された。[12]
M3A1の改造により、サブマシンガンはより信頼性が高く、軽量で、メンテナンスが容易で、分解も容易になった。オリジナルのM3では、銃身を外す前にトリガーガードとコッキングクランクアセンブリの両方をレシーバーハウジングから取り外す必要があったが、M3A1では銃身を外すだけで済んだ。現在までに、M3A1用の9mmコンバージョンキットは1つしか発見されていない。[16]
すでに大量に配備されていたため、M3の既存の弾倉設計は、射撃試験や初期の実戦投入で欠陥が明らかになったにもかかわらず、そのまま維持された。[34]信頼性向上のため、1944年11月、装填済み弾倉の給弾口に装着する硬質プラスチック製のTeniteキャップ（T2）が採用された。[35]これらのキャップは、給弾口を保護しながら、土砂や破片の侵入を防いだ。[37] 1960年代のある時期に、硬質T2プラスチックキャップは、取り外し時の音が少ない柔軟なネオプレンゴム製のキャップに交換された。[38]残念ながら、ベトナムの湿度の高い気候での使用中に、ゴムキャップにより弾倉の覆われた部分に錆が発生し、装填済み弾薬が腐食することが判明した。[38]
当初、修理のために返却されたM3サブマシンガンはM3A1規格にアップグレードされず、改良されたM3ハウジングアセンブリとマガジンリリースシールドが付いているか検査されただけだった。[39]朝鮮戦争中、既存のM3サブマシンガンは追加の新規生産部品を使用して改良されたM3A1構成に改造された。[40]改造中、兵器工は頻繁にM3コッキングハンドルを取り外し、不要となったコッキング機構の残りの部分をサブフレーム内に残した。[41]全体として、M3A1はほとんどの兵士と兵器技術者からM3よりも改良されたとみなされていた。しかし、朝鮮戦争後期まで、暴発の苦情は続いた。[41]これらの事故は、銃を硬い地面に落とし、排出口カバーを叩き開けてボルトを後方に飛ばすほどの衝撃（しかしシアを引っ掛けるほどではない）が加わったことによって引き起こされることもあった。リターンスプリングはボルトを前方に押し出し、弾倉から薬莢を拾い上げて薬室に運び、そこでボルトの固定された撃針が雷管に接触して衝突する。[41] [42]
1945年、ガイドランプ工場は戦争の終結とともに生産契約がキャンセルされるまでに15,469丁のM3A1サブマシンガンを製造した。朝鮮戦争中、イサカガン社はさらに33,200丁の銃を製造したほか、既存のM3およびM3A1兵器の修理と再構築のために数千の部品を製造した。[43]
T29
プロトタイプは.30カービン弾を使用する。[44] [45] T29のアイデアは、物流上の理由と、中間弾を使用するStG 44に対抗する武器を求めて考案された。
最初の 2 つの例では 14 インチのバレルが使用され、3 番目では 8 インチのバレルが使用されました。T29 と M3 SMG の顕著な違いは、M1 カービンのマガジンを使用するためにマガジン ウェルとマガジン リリース キャッチが長くなっていることです。ボルトなどの内部コンポーネントは 9.5 mm カットバックされ、ボルトの前部に直径 15.8 mm の円形延長部が、ボルトの後部に重量用の 12.7 mm のスチール ブロックが設けられました。ボルトの前方にあるガイド ロッド位置決めプレートは厚くされ、中央に穴が開けられ、ボルトの円形延長部と一致するようになりました。この操作により、前方への移動の最後の部分でボルト ヘッドが閉じ、カートリッジに衝突します。メイン スプリングも異なり、T29 ではボルトを駆動するために 2 つのスプリング システムが使用され、バッファーとしてより短く強力なスプリングも使用されました。エジェクターもスプリング ローデッドである点で異なっていました。
T29 のレシーバーは、以前の損傷しやすいコッキング ハンドルを除いた同じ M3A1 レイアウトを使用して M3 SMG レシーバーから改造されました。格納式 M3 SMG ストックは、一体型装填ツールなしで使用されました。ダブル カラム、ダブル フィード マガジンは、スピードローダーを使用せずに簡単に装填できました。排出ポートは .30 カービン弾用に延長され、ダスト カバーが安全装置として機能します。
外国の変種と派生品
PAM 1および2（アルゼンチン）
1954年、アメリカのM3A1サブマシンガンの派生型がアルゼンチンのロサリオ市にあるFMAP ( Fábrica Militar de Armas Portátiles )工場で設計され、翌年PAM 1 ( Pistola Ametralladora Modelo 1 )として生産が開始された。[46] [47]アメリカのM3A1よりもいくぶん薄い鋼板で作られたPAM 1は、本質的には9mmパラベラム口径のアメリカの武器の7/8スケールのレプリカであったが、[48]より軽量で[49]、発射速度が速かった。これはアルゼンチンへの詳細の移転が不完全だったためである。[50]実戦では、PAM 1の薄い鋼板レシーバーは長時間の射撃で過熱する傾向があり、また口径が小さいにもかかわらず、自動射撃では銃自体の制御がいくぶん困難であることが判明した。さらに、発射速度が速くなったため、個々の弾を発射するためのトリガーを引くのが困難になった。PAM 1の誤射や精度の問題から、弾倉ハウジングにグリップセーフティを備えた改良された選択射撃バージョンであるPAM 2が開発され、1963年に初めて導入された。[50]
通称ラ・エングラサドーラ（グリース銃）と呼ばれるPAM 1およびPAM 2サブマシンガンは、1955年から1972年の間に47,688丁が製造された。 1982年のイギリスとのフォークランド諸島戦争ではアルゼンチン軍がPAM 1およびPAM 2サブマシンガンを多数使用し、捕獲された銃はイギリス軍によってテストされた。[51]
36型と37型（中国）
三六式はM3A1の直接的なクローンであり、1947年に奉天の瀋陽工廠で製造された。[3] M3A1に似ているが、レンチを使って簡単に取り外せるようにするための平面部がなく、ピストルグリップにオイルボトルトラップがない。[3]部品はM3A1と互換性がない。[3]
1949年に共産主義勢力が入手するまでに、1万台の36式戦車が製造された。[3]
37式は、南京近郊の第60金陵兵器廠で製造された9mm弾薬のM3の直接的なクローンである。[3]台湾では37式の後継として39式として生産が続けられた。[3]
ユーザー
オーストリア：オーストリア軍が使用した623個。MAP協定に基づき米国に返還。[52] [53]
ボリビア[54]
ブラジル[55]
ブルンジ: ブルンジ反政府勢力[56]
中華人民共和国：朝鮮戦争で中国人民解放軍兵士が鹵獲し使用した。 [57]
キューバ[58]
エクアドル[54]
フランス:第二次世界大戦中に自由フランス軍によって使用された[54]、インドシナ戦争[59]およびアルジェリア戦争[60]で使用された。
ギリシャ: 第二次世界大戦中および戦後、ギリシャ軍が使用した。[2] [61]
グレナダ[62]
グアテマラ[54]
ハイチ[63]
インドネシア: [10]インドネシア独立後にオランダ領東インド軍から取得。[要出典]
日本:ミネベアPM-9が採用されるまで自衛隊で使用されていた。[64] [65] [66]陸上自衛隊の戦車乗組員が個人防衛兵器として使用していたことが知られている。2011年までに全銃が退役した。[67]
韓国:陸軍は朝鮮戦争前に748丁のM3を受領した。陸軍で運用されたM3は4,565丁（1950年12月）、7,350丁（1951年12月）、23,311丁（1952年12月）、39,626丁（1953年7月27日）に達した。[24]その後、 K1A SMGに置き換えられるまで、特殊戦司令部で使用された。
北朝鮮：[54]韓国に潜入するスパイが使用する。
ラオス王国： 1955年から1975年にかけてベトナム戦争中に米国政府に譲渡された。[68]
マケドニア：1999年に707丁の余剰M3サブマシンガンがマケドニアに移送された。[54]
モロッコ：1990年代に余剰のM3A1サブマシンガン1,472丁がモロッコに移送された。[69]
ノルウェーの9mm派生型は、第二次世界大戦中にOSSによってノルウェーのレジスタンスに供給された（ユナイテッドディフェンスM42サブマシンガンと共に）。[70]
パラグアイ[71]
フィリピン：[54]予算の制約により、フィリピン海軍はM3サブマシンガンを予備在庫から放出した。 [72]改修された武器には、一体型サプレッサーとピカティニーレールの改造が施された。[73]この武器は2004年5月にプロトタイプでテストされた。[74]これらはM3 SpecOps Generation 2として知られている。[75]
.svg/500px-Flag_of_Laos_(1952%E2%80%931975).svg.png){kind=small}
ソビエト連邦[76]
台湾: 1960年代にはまだ運用されていた。[77]
タイ: タイ王国空軍が使用。[要出典]
トルコ[61]
イギリス: 1944年11月以降イギリス第78師団で使用[78] 、後に朝鮮戦争で第41コマンド部隊の兵士が使用[79]
アメリカ合衆国[1] [54] [80]
前者
- 中華民国:トンプソンとともに国民革命軍に貸与され、日中戦争と中国内戦初期に使用されたMP18とMP28の旧式な中国製コピー品の代替品となった。[81]コピー品は36式と37式として製造され、番号は中華民国暦にちなんで名付けられた[3] [82]
イラン：イラン帝国衛兵が使用。[83] [84]
北ベトナム：ベトコンとベトミンが使用[85 ]
南ベトナム[86] [87]
.svg/500px-Flag_of_North_Vietnam_(1955%E2%80%931976).svg.png){kind=small}
非国家主体
イタリアのパルチザン：.45ACPと9mmバージョンが供給された。[88]- コンゴ民族解放戦線[6]
西パプア解放軍[89]- 暫定アイルランド共和軍[26]
参照
- ハルコン M-1943、アルゼンチンの短機関銃、同様の時代
- ジャングルスタイル（銃のマガジン）、銃のマガジンをテープで貼り合わせる習慣
- 米陸軍の武器一覧（補給カタログ指定SNL A-58）
