ルベルモデル 1886 ライフル(フランス語: Fusil Modèle 1886 dit "Fusil Lebel" )は、1893 年にボルトの改良が加えられた後、「Fusil Mle 1886 M93」 としても知られる 8 mmボルトアクション歩兵銃で、1887 年にフランス陸軍に採用されました。連発式ライフルで、前部ストックのチューブマガジンに 8 発、エレベーターに 1 発、薬室に 1 発を装填でき、合計 10 発を装填できます。ルベル ライフルは、無煙火薬弾薬を使用した最初の軍用銃器として知られています。新しい推進薬である「Poudre B」はニトロセルロースをベースとしており、1884 年にフランスの化学者ポール・ヴィエイユによって発明されました。ニコラ・ルベル中佐は、平頭の8mmフルメタルジャケット弾（「Balle M」または「Balle Lebel」）を提供した 。12年後の1898年には、 8mmルベル弾薬すべてに「Balle D 」と呼ばれる真鍮製の尖頭（スピッツァー）ボートテール弾が採用された。各ケースは、プライマーカバーとプライマーカップの周りの円形の溝によってチューブマガジン内での偶発的な打撃から保護されており、この溝が次の尖頭弾の先端を引っ掛けるようになっている。前部ロッキングラグ付きの特大ボルトと頑丈なレシーバーを備えたルベルライフルは、長距離性能を発揮できる耐久性のある設計だった。チューブマガジンや8mmルベルリムド弾薬の形状など、初期の時代遅れな特徴にもかかわらず、ルベルライフルは第一次世界大戦（1914～1918年）中、フランス歩兵の基本武器であり続けた。 1887年から1916年の間に、フランスの3つの国営工場で合計345万丁のルベル小銃が生産された。[ 3 ]

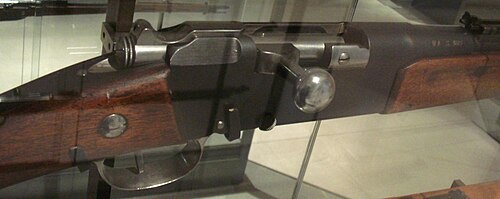

操作時には、ボルトを垂直位置まで回し、対向する2つの前部ロッキングラグがレシーバーから解放されるまで回します。ボルトの開放フェーズの終わりに、レシーバーブリッジのランプがボルトを後方に押し戻し、発射済みの薬莢をてこの原理で排出します。ライフルには2ピースの木製ストックが装着されており、前端にはスプリング式のチューブマガジンが装備されています。中距離での照準は、400メートルから800メートルまで目盛りが付いたランプサイトで行います。ラダーリアサイトは850メートルから2,400メートルまで調整可能です。ラダーサイトを前方に倒すと、400メートルまでの固定戦闘サイトが現れます。[ 3 ] Mle 1886 ルベルライフルは10発の装弾数を持ち、8発は銃身下のチューブマガジン、1発はエレベーター、1発は薬室に装填されます（ただし、ライフルには安全装置がないため、薬室に弾薬を残しておくのは危険です）。[ 4 ]ルベル小銃は、レシーバーの右側にマガジンカットオフを備えています。作動させると、マガジンからの弾薬の供給が阻止されます。[ 3 ]
Mle 1886 ルベル小銃には、長さ 52 cm (20 インチ) の長い針状の四角形のエペ銃剣、エペ・バヨネット モデル 1886 が付属していました。X 字型の断面を持つエペ銃剣は突き刺すことに最適化されており、厚手の衣服や革を容易に貫通するように設計されていました。この銃剣は、第一次世界大戦中に支給されたフランス兵によって「ロザリー」と呼ばれていました。[ 3 ]
Mle 1886 ルベル小銃は、無煙火薬弾薬を使用した最初の軍用銃でした。安定化ニトロセルロースで作られたこの新しい推進剤は「プードル B 」（「火薬 B」）と呼ばれ、1884 年にポール・ヴィエイユによって発明されました。黒色火薬の3 倍の威力があり、燃焼残留物はほとんど残りませんでした。[ 3 ]この最後の理由から、新しい火薬は口径の縮小を可能にしました。銃身内の弾丸速度の増加には、従来の鉛弾よりも強力な弾丸が必要でした。鉛を変形可能な合金で作られたフルメタルジャケット(1882 年にエドゥアルト・ルビンによって発明) に収めた新しいカートリッジが設計されました。 [ 5 ]
フランス軍は当初、全く新しいライフル銃の設計を採用する計画を立て、1885年をかけて最適な口径を決定し、清仏戦争で優れた性能を発揮したレミントン・リー・ライフル銃の試験を行った。 1886年にはリー・ライフル銃と比較するためにマンリッヒャー・ライフル銃の試験が行われ、全く新しい弾薬も設計される予定だった。[ 4 ] [ 6 ]
しかし、1886年1月、復讐主義的なフランスの新陸軍大臣ジョルジュ・エルネスト・ブランジェ将軍はこれらの計画を中止し、これら2つの技術的ブレークスルーを新しい歩兵銃の設計に緊急に適用するよう要求した。[ 7 ]彼はトラモン将軍をこのプロジェクトの責任者に任命し、期限は1年だった。
まず、11mm グラス弾薬ケースのネックダウンが 8mm ケースにされました (8×60mmR グエデスが数年前にポルトガルで作られたのと同様ですが、このカートリッジは黒色火薬を使用していたため、より長くなっています)。この改造はグラスとデサルー中佐によって行われ、これにより、ダブルテーパーが必要となり、その後数十年にわたってフランスの銃器設計に制約が生じました。フランスの Mle 1884 グラス・クロパチェク連発ライフルから派生した連発機構は、アルベール・クローズとルイ・ヴェルダンによってシャテルロー兵器廠で実装されました。ボルトの 2 つの対向する前部ロッキングラグは、初期のスイスのベッテリライフルのボルトにある 2 つの後部ロッキングラグから着想を得て、ボネ大佐によって設計されました。 8mm平頭FMJ「Balle M」弾はトラモンドが提案し、ライフル（および口径）の名前の由来となったニコラ・ルベル中佐が設計した。しかし、ルベルは新型ライフルの開発を担当したチームを率いていなかった。彼は生前、トラモンドとグラスの2人の上官が共同でその功績に値すると穏やかに抗議していた。それにもかかわらず、彼の名前は「 Balle Lebel 」という名称のみでBalle M弾に付けられたものであり、非公式に武器全体に定着した。[ 3 ]
ルベルは、既存の部品を再利用できるように後方互換性を持たせて設計されました。陸軍の単発式11mm Mle 1874 Grasのストレートトリガーと水平ボルトアクションを使用し、海軍のMle 1878 [注1 ]クロパチェク小銃のチューブマガジンを共有していました。[注2 ] 11mm Gras黒色火薬カートリッジを使用するMle 1884 [注3 ]およびMle 1885クロパチェク小銃は、後に陸軍に過渡期の連発銃として採用されました。Mle 1885は2ピースストックと頑丈なスチールレシーバーを備え、Mle 1886ルベルによく似ています。[ 3 ]
ブーランジェは1887年5月1日までに100万丁のライフル銃を生産するよう命じたが、彼の提案は全く非現実的で[ 8 ]、不可能なスピードを要求するものであった。ブーランジェはドイツとの戦争を挑発したとして同年解任された。ルベル銃は、主に1880年代後半から1890年代前半にかけて、シャテルロー、サン＝テティエンヌ、チュールの3つの政府兵器廠で製造された。2ピースのストックと、新しい無煙火薬ベースのカートリッジによって発生する高圧に耐えるように設計された巨大なレシーバーが特徴であった。
1893年、M1886ルベルの改良型がFusil Mle 1886 M 93と命名された。[注4 ]最も有用な改良点は、破裂した薬莢から出る高温ガスを射手の顔から遠ざけるように改良されたボルトヘッドであった。撃針と後部のノブは1887年に既に改良されていたが、スタッキングロッドは変更されなかった。[ 3 ]最後に、1893年の改良で、銃身へのリアサイトの固定が大幅に改善された。[ 9 ]
1937年から1940年にかけて、ルベルのカービン銃（銃身17.7 インチ[45cm ]）バージョンが北アフリカの騎兵植民地部隊に支給された。このカービン銃型、 Mle 1886 M93-R35 [注5 ]は、1937年からチュール兵器製造所（MAT）で大量（約5万丁）に組み立てられた。新しく製造されたカービン銃の短い銃身を除いて、ルベルの部品はすべて使用されていた。ベルティエ・カービンの照準器を基にした新しい照準器と、短縮されたルベル銃剣が使用されていた。カービン銃の短縮されたチューブマガジンには3発しか装填できなかった。
ルベル小銃は当時としては先進的であったものの、欠点がないわけではなかった。1880年代後半から1890年代にかけてフランスの例に倣った他のヨーロッパ諸国の軍用弾倉式小銃よりもはるかに早く時代遅れになった。他国の軍用小銃はストリッパークリップで素早く再装填できたのに対し、ルベルでは弾丸を1発ずつ装填しなければならなかった。また、ルベルのチューブ型弾倉は発射時の小銃のバランスにも大きく影響した。[ 10 ]
ルベル小銃は導入されると、ドイツ陸軍が1871年型モーゼル銃の後継として採用したモーゼルM71/84よりもはるかに優れていることが証明された。フランスは1889年にルベルで再軍備計画を完了したが、これはドイツが78万丁のM71/84で小銃の更新計画を完了してからわずか18か月後のことだった。この新しいフランス製小銃はビスマルクを警戒させた。1887年から1888年の冬にシュパンダウ兵器廠で行われた試験では、ルベルは無煙火薬弾を毎分43発発射できるのに対し、M71/84は黒色火薬弾を毎分26発しか発射できないことが判明した。マウザーM71/84とその11mm黒色火薬弾薬の劣等性は、ヴァルダーゼー陸軍大臣の圧力にもかかわらず、ビスマルクがその冬にフランスとの戦争に反対した理由の1つであった（もう1つの理由は、1870年の戦争の教訓を受けて後装式になったフランスの新しいド・バンジュ野砲が、クルップC64野砲の数と発射速度の両方で上回っていたことである）。[ 11 ]
Mle 1886 ライフルは頑丈で実用的な武器であることが証明されましたが、軍用ライフルと弾薬の設計の進歩により急速に時代遅れになりました。1888 年という早い時期に、ドイツ陸軍のライフル試験委員会は、スプリング式ボックスマガジンを備えたまったく新しいターンボルトマガジンライフル、Gewehr 88「委員会」ライフルを導入しました。何よりも、このライフルは、新しい無煙火薬弾薬を使用した史上初のリムレス軍用カートリッジ、Patrone 88カートリッジを中心に設計されていました。初期の Gewehr 88 に続いて 10 年後に、当初はPatrone 88用に設計された、成功を収めたGewehr 98が登場しました。その後まもなく、1903 年型S PatroneカートリッジがPatrone 88から発展し、それに取って代わりました。既存のPatrone 88用銃器をS Patroneに適合させることは比較的容易で、すぐに実現しました。
ドイツのモーゼル銃に性能で劣っていたフランス軍は、1909年にルベル銃とそのリム付きカートリッジをより先進的な設計の銃に置き換えることを決定した。ボルトアクション式のベルティエ銃は、植民地軍を武装させるための暫定的な手段として1907年に初めて支給されたが、フランス国防省は先進的な半自動歩兵銃で他の軍を飛び越えることを計画していた。この新しい武器は、より強力な7×59mmリムレスカートリッジを使用するムニエ銃（Fusil A6とも呼ばれる）であった。これは、広範な競争プロセスを経て1912年に採用された。しかし、1913年に開始される予定だったその製造は、ドイツとの戦争の差し迫った危険のために中断された。その代わりに、第一次世界大戦中、フランス陸軍は、ルベル銃の部品を一部組み込んだガス作動式半自動小銃、Fusil Mle 1917 RSCを採用するという、より簡単で安価な解決策を選んだ。この銃は再び8mmルベル口径で、1918年に大量生産（8万5000丁）され、歩兵連隊の選抜された兵士に支給された。しかし、Mle 1917 RSCは、重すぎ、長すぎ、塹壕での維持が困難であるとして、歩兵から批判された。さらに、作動には専用の5発装填クリップが必要だった。結局、旧式のM1886ルベル銃とベルティエ銃の派生型は、1918年11月11日の休戦協定まで、そしてそれ以降も使用され続けた。
ルベル銃が初めて登場したとき、その8×50R無煙弾薬は、より長い射程とより平坦な弾道と相まって、歩兵の武器に革命をもたらした。ルベル銃を装備した兵士は、黒色火薬を使用した大口径鉛弾を使用するライフルを携行する部隊よりも射程が長かった。無煙火薬を使用することで、長距離では敵からほとんど見えなくなるが、ライフルから出る煙によってあらゆる距離で敵の位置を特定できた。また、同じ総重量でより多くの弾薬を携行することもできた。[ 3 ]
1898年にルベル小銃用に、新たに開発された197グレイン（12.8グラム）の真鍮製（銅90％、亜鉛10％）尖頭（スピッツァー）ボートテール弾（「Balle D」）が採用され、1901年以降は広く使用されるようになった。これは歴史的に見て、ボートテールとスピッツァーを組み合わせたライフル弾としては最初のものである。デサルーが開発したBalle Dは弾道がより平坦になり、Mle 1886小銃の射程は約4,000ヤード、最大有効殺傷距離（密集したエリアの標的に間接的に発射した場合）は1,800ヤードに伸びた。さらに重要なことに、弾道がより平坦になったことで、8mmルベルの実効射程は、オープンサイトを使用した場合で約457ヤード（418メートル）に伸びた。新しいカートリッジの弾道軌道が変わったため、ルベル銃のリアサイトを交換する必要が生じた。[ 3 ]
まず、ルベル銃のチューブマガジン内部での偶発的な打撃を防ぎ、後続のカートリッジの尖った弾頭を受け入れるために、フランス製の軍用Balle DおよびBalle N弾薬はすべて、各プライマーポケットの周囲に円形の溝が刻まれていました。さらに、フランス製の軍用Balle D弾薬のベルダン式プライマーは、1915 年以降に圧着された厚く凸状のプライマーカバーによって偶発的な打撃からさらに保護され、「Balle D am」[ 12 ]となりました。
ルベル銃用の軍用弾薬として最後に導入されたのは、銅ニッケル合金製の銀色のジャケット付き尖頭ボートテール鉛芯弾頭を使用したCartouche Mle 1932N弾で、レシーバーとバレル上部に「N」の刻印があるルベル銃とベルティエ銃にのみ適していました。この8mmルベル重弾「Balle N」は、元々はホッチキス機関銃の射程を伸ばすために設計されたものでした。フランスでの製造は1960年代後半に終了しました。
8mmルベル弾は当時としては強力だった。銃口エネルギーは.303ブリティッシュよりわずかに高く、ドイツの7.92×57mmモーゼル弾よりわずかに低かった。8mmルベル弾の主な欠点は、11mmグラス弾薬ケースの工具セットを再利用しようとしたために、リム付きのボトルネック型ケースの形状になったことである。これは、特にショーシャ機関銃のような自動火器において、マガジン容量と銃器の作動に悪影響を及ぼした。ルベル弾薬の大きくテーパーのかかったケース形状と大きなリムは、銃器設計者にショーシャ機関銃のように極端な曲率を持つマガジンに頼らざるを得なかった。対照的に、 .30-06スプリングフィールドや8×57mmモーゼルのようなリムレスのストレートウォールカートリッジは、ストレートの垂直マガジンに簡単に装填できた。[ 3 ]
フランス軍がルベル小銃を採用した後、他のほとんどの国は無煙弾薬を使用する小口径歩兵小銃に切り替えた。ドイツとオーストリアは1888年に新しい8mm歩兵小銃を採用し、イタリアとロシアは1891年に、米国は1892年にクラーグ小銃を採用した。英国は1895年に.303リー・メトフォードを無煙カートリッジに改良し、.303リー・エンフィールドとなった。
20世紀初頭、ルベル小銃は民間人の保護や狩猟目的でフランスの海外植民地で販売されていました。新品のルベルは認可された民間人が購入でき[ 13 ] [ 14 ] 、 1939年まで発行されたフランスの通信販売会社マニュフランスのカタログに掲載されていました。マニュフランスが販売したこれらの「民間市場向け」ルベルは、銃剣ラグとスタッキングロッドがないことを除けば、軍用ルベルと全く同じ仕様でした[ 14 ] 。さらに、第二次世界大戦前には、マニュフランスが「ルベル・アフリカン」と呼ばれる大型獣狩猟用ルベルも販売していました。このバージョンは、銃身が短く、ボルトハンドルが下向きで、よりスリムで仕上げの良いストックが特徴でした。しかし、 1900年代初頭にフランス市場に登場したボルトアクション式のモーゼル銃やマンリッヒャー・シェーナウアー銃といった狩猟用ライフルと、狩猟用武器として競合しなければならなかった。
ルベル小銃は、塹壕戦のような過酷な環境下でも信頼性が高く評価された、強力で堅牢な銃器でした。ルベル小銃は、尖頭弾とボートテール弾頭を備えた「Balle D」弾のおかげで、300ヤードまでは非常に高い精度を誇り、その3倍の距離でも致命的な威力を発揮しました。しかしながら、ルベル小銃にも欠点がないわけではありませんでした。
それにもかかわらず、フランス歩兵は、装弾数が3発と限られているM1907-15ベルティエ小銃よりも、ルベル小銃を好んだ。その違いは、緊急時にルベル小銃の方が装弾数が多いこと（8発＋予備弾2発）にあった。デイヴィッド・フォルティエは著書『Standard Catalog of Military Rifles』（2003年）の中で次のように述べている。「この小銃は肩にしっかりとフィットし、13.5インチのプルレングスで快適に構えられる。見えにくい照準器を合わせて引き金を引く。ハンマーが落ちると、ルベルは両端に強い衝撃を与える。ボルトハンドルは前方に位置しているため少し手が届きにくいが、作動はかなりスムーズで肩に構えたまま簡単に操作できる。最後に少し引っ張るだけで、シェルキャリアーがカチッと上がる 。良質な弾薬と良好な銃身であれば、この小銃は高い精度を発揮できる。 頑丈で信頼性の高い設計のルベルは、本来の寿命をはるかに超えて長く使われ続けた。」
第一次世界大戦（1914～1918年）中、ルベル銃はフランス歩兵の標準小銃として使用され続けたが、ベルティエ小銃（ベルティエ・カービンの延長型で、マンリッヒャー式の3発マガジンを装備）は植民地軍、フランス軍の連合軍部隊、フランス外人部隊に支給された。しかし、外人部隊は1920年にルベル銃への再装備を要求し、それが認められた。ルベル銃は、取り外し可能なVB（ヴィヴェン・ベシエール）ライフルグレネードランチャーと併用することもできた。ルベル銃は、標準的なバルDボートテール弾薬を使用すれば300メートルまではかなり効果的であったが、既存のオープンサイトにより、より遠距離での精度は低下した。その結果、調整可能な望遠照準器を備えたルベル小銃のAPX Mle 1916およびAPX Mle 1917モデルが、1916年後半から第一次世界大戦中に大量に支給された。[ 3 ]
第一次世界大戦中、ルベル銃はセルビア、ロシア[ 15 ]、ベルギー[ 16 ]、アメリカ合衆国[ 17 ]など、さまざまな連合軍に供給された。
ドイツ帝国は、特に海への競争中のリール陥落後、多くのルベル銃を鹵獲した。これらの銃には「ドイツ帝国」の刻印が付けられ、後方部隊に支給された。[ 14 ]
1920年代後半から1930年代にかけての経済不況、レオン・ブルム率いる人民戦線による戦時予算の削減、軍上層部の怠慢といったマイナス要因のため、フランス陸軍は歩兵用武器の近代化が遅れた。例えば、ボルトアクション式ライフルMAS-36の生産開始は1937年と非常に遅く、試作機は1929年には既に承認されていた。その結果、1939年9月に第二次世界大戦が勃発した時点で、フランス歩兵に装備されるMAS-36ライフルは不足していた。さらに、徹底的にテストされたフランス製の半自動小銃も1939年までに生産準備が整っていた。しかし、第二次世界大戦中のドイツによるフランス占領のため、このガス作動式武器（MAS-1939およびMAS-40）がMAS-44、MAS-49、MAS-1949-56シリーズとして支給されるまでには、さらに5年を要した。[ 18 ]これらの遅延によるもう一つの悪影響は、ルベル小銃（その多くはその後カービン銃の長さに短縮され、Mle 1886 M93R35となった）が、開戦時にも前線部隊や予備部隊の手に残っていたことである。フランスの兵器庫には300万丁以上あった。[ 19 ]イタリア社会共和国の歩兵がM1886で武装している写真があるが、 [ 20 ]おそらく第一次世界大戦中にフランスから提供された輸送品から復活したもので、カポレットの戦いでの敗北後にイタリアが失った小銃の代わりとして、あるいは後にイタリアによるフランス占領中に鹵獲されたものだろう。[ 21 ]ソ連のパルチザンが持っているのも目撃されている。[ 13 ]同様に、1944年にはドイツ国防軍が鹵獲したM1886ルベル小銃（ドイツ識別コードGewehr 301(f)）をフランス占領軍の一部に支給したが、その数は限られていた。[ 19 ] 1945年、戦争終結間際の数ヶ月間、多くのルベル小銃が他の入手可能な武器とともに国民突撃隊の徴兵兵に支給された。 [ 22 ]数年後、インドシナ戦争とアルジェリア戦争では、ルベル小銃が補助部隊や第二線部隊に支給された。[ 23 ] [ 24 ]ベトナム戦争中に鹵獲されたベトコンの武器にはルベル小銃が含まれていた。[ 25 ] 2003年以降のイラク内戦中に、イラクで使用可能なルベル小銃が発見されている。[ 26 ]
アルジェリア[ 27 ]
ベルギー[ 16 ]
チェトニク： 1943年にファシスト・イタリアから入手したライフルを受け取った。[ 28 ]
コンゴ自由国ライフル・オブ・フォース・パブリック[ 29 ]
台湾：雲南派閥勢力が使用
チェコスロバキア[ 30 ]
ジョージア民主共和国[ 31 ]
エチオピア帝国：エチオピアのレベル銃の一部は、手作業で5連発カービン銃に短縮されている。おそらく第一次世界大戦後に余剰品として入手されたものと思われる。[ 32 ] [ 33 ]
フランス
ドイツ帝国[ 14 ]
ナチス・ドイツ：国民突撃隊に支給された。[ 22 ]
ギリシャ王国： 1919年から1922年のギリシャ・トルコ戦争中に購入[ 34 ]
ヒジャーズ王国
イタリア王国：第一次世界大戦中、カポレットの戦いの後にイタリア軍に供給され、二線部隊に支給された。1942年には約9,000発が在庫として記録され、イタリアの企業は1930年代と1940年代にこれらの弾薬用の新しい弾薬を製造した。[ 35 ]
カジャール朝イラン：モーガン・シュスターの『ペルシャの絞殺』（1912年）によると、イラン政府が以前に購入し兵器庫に保管していた約15,000丁のルベルM1886ライフルが、彼の政権下で財務憲兵隊の武装のために割り当てられた。[ 36 ]
イラク：イラクの反乱軍[ 26 ]
レバノン[ 37 ]
モナコ: Compagnie des Carabiniers du Prince [ 38 ]
第二ポーランド共和国[ 13 ]
ルーマニア王国
ロシア帝国[ 15 ]
セルビア王国[ 15 ]
ソマリア
ソビエト連邦[ 13 ]
第二スペイン共和国[ 39 ]
タイ
トルコ[ 34 ] [ 40 ]
イギリス：ダンケルク撤退後、郷土防衛隊に支給された。
アメリカ合衆国：第一次世界大戦中に使用されました[ 17 ]
ベトナム ：ベトナム国民軍[ 41 ]とベトミン/ベトコン[ 42 ]によって使用されました。{{cite book}}: CS1 maint: location (リンク)この大型の図解入り書籍（フランス語）には、ルベル小銃の詳細な技術史と生産統計に加え、シャスポー、グラ、クロパチェク、ベルティエの各銃器に関する詳細な技術解説、そしてそれらがどのように設計・製造されたかが記されています。本書は、この分野における基礎的な研究書とみなされています。著者は、シャテルローでキャリアの大半を過ごし、すべてのアーカイブと試作品に自由にアクセスできた、退役した兵器技術者です。
