クラグ・ヨルゲンセン

クラグ・ヨルゲンセン
クラーグ・ヨルゲンセン、ノルウェー。プロトタイプ m/1892
タイプ	ボルトアクションライフル
原産地	ノルウェー
サービス履歴
使用中	1889–1945
生産履歴
デザイナー	オーレ・ヘルマン・ヨハネス・クラグとエリック・ヨルゲンセン
設計	1885–1889
メーカー	コングスベルグ工場
生産	1886–1945
建造数	+748,500
バリエーション	デンマークのクラグス： ライフル 1889 カービン 1889 スナイパーライフル 1928 米クラグス： M1892ライフル M1892カービン M1896ライフル M1896 士官候補生用ライフル M1896カービン M1898ライフル M1898カービン M1899カービン M1899 コンスタブルカービン ノルウェーのクラグス： M1894ライフル M1895カービン M1897カービン M1904カービン M1907カービン M1906 ボーイズカービン M1912短銃 M1923 スナイパーライフル M1925 スナイパーライフル M1930 スナイパーライフル
仕様
質量	モデルによって3.375 kg / 7.5ポンドから5.157 kg / 11.46ポンド
長さ	モデルに応じて986 mm / 38.8インチから1328 mm / 52.28インチ
バレルの 長さ	モデルに応じて520 mm / 20.5インチから832 mm / 32.78インチ
カートリッジ	.30-40 クラグ 6.5×55mmスウェーデン 8×58mmR デンマーク クラグ
アクション	ボルトアクション
発射速度	熟練ユーザーによる21.5-30/RPM
銃口速度	弾薬に応じて580 m/s (1900 ft/s) から 870 m/s (2860ft/s)
有効射程距離	900メートル（980ヤード）
給餌システム	5発マガジン+チャンバー内1発
観光スポット	Vノッチとフロントポスト

クラグ・ヨルゲンセン銃は、 19世紀後半にノルウェーのオーレ・ヘルマン・ヨハネス・クラグとエリック・ヨルゲンセンによって設計されたボルトアクション式連発 銃^[1]である。ノルウェー、デンマーク、アメリカ合衆国で標準兵器として採用された。約300丁が南アフリカ共和国のボーア軍に納入された。

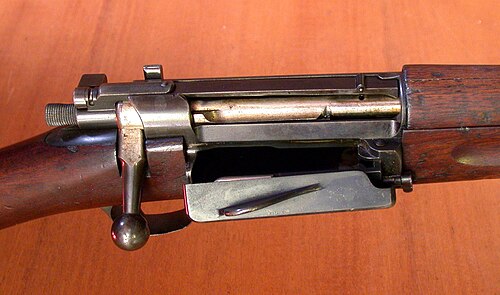

クラグ・ヨルゲンセン式の特徴は、その弾倉である。同時代の他の多くのライフルが、チャージャーまたはストリッパー クリップで装填する一体型の箱型弾倉を使用しているのに対し、クラグ・ヨルゲンセン式の弾倉はレシーバー(ライフルの操作部品を収納する部分) と一体化しており、右側にヒンジ付きカバーの付いた開口部がある。チャージャーの代わりに、単一の薬莢が側面の開口部から挿入され、スプリング フォロワーによって押し上げられ、アクション内に取り込まれる。後に、チャージャーに似た爪型クリップがクラグ用に作られ、弾倉を一度に装填できるようになり、クラグ「スピードローダー マガジン」としても知られるようになった。

この設計は、トップローディング式の「箱型」マガジンと比較して、利点と欠点の両方がある。通常の装填は一度に1発の薬莢を装填するが、これは「箱型」マガジンを備えたライフルよりもクラグの方が簡単に行える。実際、クラグの開いたマガジンには、慎重に配置する必要もなく、一度に複数の薬莢を装填することができ、マガジンドアを閉めると、薬莢はマガジン内で正しく整列する。この設計は「補充」も簡単で、ほとんどのトップローディング式マガジンとは異なり、クラグ・ヨルゲンセンのマガジンはライフルのボルトを開かずに補充できる。クラグ・ヨルゲンセンはコレクターの間で人気のライフルで、そのスムーズな動作は射手からも高く評価されている。

1880 年代は、現代の銃器の発展において興味深い時代でした。この 10 年間に無煙火薬が一般的に使用されるようになり、無煙火薬を使用する新しい小口径の高速弾薬が開発されたため、さまざまな軍用ライフルの口径が小さくなりました。この 10 年間に、多くの国がこのような弾薬を使用する連発ボルトアクションライフルを採用しました。

ノルウェーは1884年に連発式のヤーマン銃を採用していたが、すぐにそれがせいぜい暫定的な武器に過ぎないことが明らかになった。そのため、ノルウェー陸軍大尉でコングスベルグ兵器工場（政府の兵器工場）の所長であったオーレ・クラグは、少なくとも1866年以来行ってきたように、小火器の開発を継続した。ヤーマン銃やそれ以前のクラグ・ペテルソン銃（1876年にノルウェー海軍に採用）の管状弾倉に満足せず、彼は名銃工のエリック・ヨルゲンセンの協力を得た。彼らは共同でカプセル弾倉を開発した。カプセル弾倉の主な特徴は、銃床の下に突き出た真っ直ぐな箱ではなく、ボルトアクションに巻き付く点である。初期モデルは10発の弾丸を内蔵し、ヤーマン銃の改良型に取り付けられたが、ボルトアクション式銃ならどれにも適合することができた。^[2]

1886年、デンマークは軍隊に新しいライフル銃を導入しようとしていた。新しいライフル銃の初期の試作品の1つがデンマークに送られた。デンマーク人からのフィードバックは、この武器のさらなる開発に不可欠だった。デンマークで行われたテストにより、ライフル銃を軽量化する必要性と、完全に新しいアクションの潜在的な利点が明らかになった。そこでクラグとヨルゲンセンは、従来の10発ではなく5発の弾丸しか入らない、いわゆるハーフカプセル型の弾倉に改造することを決めた。 ^[2]彼らはまた、その後数か月間、他の銃工から得た最良と思われるアイデアと自らのアイデアをいくつか組み合わせて、独自のボルトアクションライフル銃を設計した。ボルトの上部にある長いエキストラクターはジャーマン機構にヒントを得たもので、使用済みの弾丸をコッキングして排出するための曲面の使用は、おそらくモーゼルの設計にヒントを得たものである。デンマークがこの兵器を採用した後、しばらくの間、二重のフロントロック ラグの実験が行われたが、コストと重量を理由に断念した。当時の弾薬には二重のフロントロック ラグは必要なく、ボルトにはすでに 3 つのラグ (前方に 1 つ、ボルト ハンドルのすぐ前に 1 つ、そしてボルト ハンドル自体) があり、十分すぎるほどの強度があると考えられていた。

このライフルには、マガジン カットオフと呼ばれる機能がありました。これは、レシーバーの左後部にあるスイッチです。ノルウェーの Krag-J ライフルとカービンでは、このスイッチを上に跳ね上げると、内部のマガジン内の薬莢が前進するボルトによってチャンバーに送り込まれなくなります。これは、兵士が遠距離の標的を快適に射撃しているときに使用するためのものでした。射撃のたびに、兵士はポーチから弾丸を 1 発取り出し、単発ライフルを使用しているかのように直接チャンバーに装填します。このようにして、マガジン内の弾丸は予備として保持されます。敵が突然突撃してきた場合、または兵士が突撃を命じられた場合、兵士はカットオフを引き込んで最大 5 発の連射を行うことができます。Kragsに代わったM1903 スプリングフィールドにはマガジン カットオフがあり、1915 年までのSMLE ( Lee-Enfield )にも同様にありました。

厳しい試験の後、デンマークは1889年7月3日にクラグ・ヨルゲンセン銃を採用した。デンマークの銃は、後にアメリカやノルウェーが採用した武器とはいくつかの重要な点で異なっていた。特に、下向きではなく前方にヒンジが付いたマガジンドアの使用、縁付き弾薬の使用、銃身の外側に鋼鉄ライナーを使用していることなどが異なっていた。^[2]

デンマークのクラグ・ヨルゲンセン小銃は8×58R弾（0.31インチ/7.87mm）を使用するもので、少なくとも初期には予備弾倉を備えた単発式小銃として使用されていた。この小銃は1940年4月9日のドイツ軍のデンマーク侵攻まで使用され続けた。 ^{[3]デンマークのクラグ小銃にはドイツの}識別コード Scharfschützen-Gewehr 312(d)が与えられた。

^{デンマークで使用されているクラグ・ヨルゲンセン銃の様々なサブタイプ[4]}に関する情報は見つけるのが困難であることが判明しているが、少なくとも以下のサブタイプが製造されていた。

• ライフル M/89 ( Gevær M/89 ) は、銃口近くまでストックが伸び、ハンドガードがなく、ボルトハンドルがまっすぐで、銃身の外側に鋼鉄製のライナーが付いています。この武器は、長い銃身とピストルグリップのないストックを持つ、当時の典型的な武器です。当初は安全装置なしで発行されましたが、代わりに、コッキングピース/撃針アセンブリのハーフコックノッチがこの役割を果たしました。1910 年に、この武器は手動安全装置が追加される形で改良され、閉じたボルトハンドルのすぐ後ろのレシーバーの右側に配置されました。
• 騎兵用カービン M/89 ( Rytterkarabin M/89 ) と工兵用カービン M/89 ( Ingeniørkarabin M/89 ) は、木製のハンドガードを備え、他のカービンよりも短い。2 つの設計の違いは、銃身バンドの配置と、騎兵用カービンには銃剣ラグがない点のみである。騎兵用カービン M/89-23 ( Rytterkarabin M/89-23 ) の設計では、銃剣ラグが追加されている。
• 砲兵カービンM/89-24（Artillerikarabin M/89）と歩兵カービンM/89-24（Fodfolkskarabin M/89-24）は、スリングスイベルの配置のみが異なり、ライフルM/89の短縮版のように見えます。
• スナイパーライフル M/89-28 ( Finskydningsgevær M/89-28 ) は、より重い銃身と木製のハンドガード、マイクロメーターのリアサイト、フード付きのフロントサイトを備えたライフル M/89 の改造版です。

アメリカ軍は、他の多くの軍隊と同様、1890年代初頭に新しいライフル銃を探していた。1892年にコンペが開催され、リー式、クラグ式、マンリッヒャー式、モーゼル式、シュミット・ルービン式を含む53種のライフル銃の設計が比較された。^[5]試験はニューヨーク州ガバナーズ島で行われ、最終選考に残ったのはクラグ式、リー式、モーゼル式であった。契約は1892年8月にクラグ式に与えられたが、国内の発明家や兵器製造業者からの抗議の結果、最初の生産は延期された。ラッセルとリバモアという2人のライフル銃設計者は、クラグ式が最初に選ばれたことをめぐってアメリカ政府を訴え、1893年4月と5月に試験結果の再検討を強いられた。それにもかかわらず、クラグ・ヨルゲンセン式の改良型が再び選ばれ、契約を獲得した。^[2]クラグ小銃が選ばれた主な理由は、ボルトを上げ下げすることなく（したがって小銃を一時的に使用不能にすることなく）必要に応じて弾を補充できるマガジン設計であったと思われる。兵器当局はまた、クラグ小銃のマガジンカットオフと再装填速度の遅さが利点であり、戦場で弾薬を節約できると考えていた。このマガジン設計は、米西戦争でアメリカ兵がチャージャーロード式の1893年式7mmスペインモーゼルで武装したスペイン軍と遭遇したときに、後に明らかな欠点として再び浮上した。^[6]

1894年から1904年にかけて、マサチューセッツ州のスプリングフィールド兵器廠で約50万丁の.30アーミー（.30-40）口径の「クラッグ」が製造された。.30アーミーのクラッグ・ヨルゲンセン銃は義和団の乱、米西戦争、米比戦争で使用された。少数のカービン銃はニューメキシコ準州でアパッチ族と戦ったアメリカ騎兵隊やイエローストーン国立公園で密猟を阻止したアメリカ軍部隊によって使用された。第一次世界大戦中にはアメリカ陸軍第10～19工兵隊（鉄道）によって2000丁のライフルがフランスに持ち込まれたが、その戦争中に前線の戦闘部隊で使用されたという証拠はない。^[5]

米国の「クラグ」は、縁付きの「カートリッジ、口径 30、米国陸軍」弾薬を装填する。これは .30 US、.30 Army、または .30 Government とも呼ばれ、より一般的には民間名で .30-40 クラグと呼ばれている。.30 Army は米国軍が採用した最初の無煙火薬弾だが、民間名では以前の黒色火薬カートリッジの「口径-装薬量」の呼称がそのまま使われている。したがって、.30-40 クラグは、丸い先端を持つ 220 グレイン (14 g) の銅ニッケル被覆 .30 口径 (7.62 mm) の弾丸を使用し、40 グレイン (3 g) の無煙火薬で発射され、銃口速度は約 2000 フィート (600 m)/秒である。^[5] .30-30ウィンチェスターと同様に、黒色火薬の命名法の使用により、.30-40クラグがかつては黒色火薬の弾薬であったという誤った推測が生まれました。

アメリカ軍では、クラグ小銃は最終的にモーゼル派生の設計に太刀打ちできないことが証明された。特に米西戦争中のキューバとフィリピンでの戦闘で顕著だった。米軍の主力小銃として使われたのはわずか12年で、 1906年にM1903スプリングフィールド小銃に置き換えられ、多くの部隊は1908年以降までクラグ小銃を受領しなかった。余剰となったクラグ小銃はアメリカ海軍に提供され、1930年代まで第2線で使用され続けた（陸上部隊や乗船部隊などに装備するため、または古い船の船倉に木箱に入れて保管された）。米海兵隊は1920年代 後半までニカラグアでまだクラグ小銃を使用していた。^[7]

アメリカのクラグ・ヨルゲンセンには少なくとも 9 つの異なるモデルがありました。

• M1892 ライフルは全長 49 インチ (1,200 mm)、重量 9.3 ポンド、銃身長 30 インチ (760 mm)、マガジン カットオフは上位置で作動する。銃身下のクリーニング ロッドで識別できる。生産のために再調整するのに 2 年かかったため、モデル 1892 クラグには「1894」のレシーバーが付いている。M1892 ライフルのほとんどは、モデル 1896 構成に再調整された。^[5]
• M1892 カービン銃は、現在 2 丁しか知られていないことから、おそらく試作型と思われます。M1892 ライフル銃に似ていますが、長い銃床と一体型のクリーニング ロッドを含む 22 インチの銃身を備えています。
• M1896 ライフル。マガジン カットオフは下の位置で作動し、3 ピースのクリーニング ロッドはバット トラップに格納されます。改良されたリア サイトと厳しい製造公差により、精度が向上しました。ストックはわずかに変更されました (厚くなっています)。このモデルは、アンドリュー クリヴァクの小説「The Sojourn」の最初の部分に大きく登場します。
• M1896 カデット ライフル。M1892 ライフルと同様にクリーニング ロッドが取り付けられています。生産中止になるまでに約 400 丁しか製造されませんでした。カデット ライフルにはスリング スイベルがなく、下部のバンドはバンド スプリングによって保持されていました。
• M1896 ライフルと同じ改造が施されたM1896 カービン銃。
• M1898ライフルは、M1896とほぼ同じですが、レシーバーの製造を簡素化するためにボルトハンドルの凹部を再配置し、マガジンカットオフレバーの操作を逆にし、（1901年以降）リアサイトで風偏調整機能を提供するなど、さまざまな小さな変更が加えられています。^[5]
• M1898 カービン銃。M1898 ライフル銃と同じマイナーな変更が加えられています。5000 丁のみ製造され、元々はモデル 1896 カービン銃と同じショート ストック (リア サイトがバンドに触れる) を備えていましたが、ほとんどがモデル 1899 として再ストックされました。
• M1899カービンは、M1898カービンとほぼ同じですが、フォアアームとハンドガードがわずかに長く、スイベルリングがありません。M1898カービンのほとんどは、モデル1899構成に再調整され、風偏調整可能なリアサイトが取り付けられました。^[5]
• M1899 警察用カービン銃。フィリピンで使用するために製造されました。基本的には、フルレングスのストックと銃剣ラグを装備した M1899 カービン銃で、銃口は銃剣を受け入れるように低くなっています。

数丁の試作型モデル1898狙撃銃が、限定的なテストのためにカタラクト望遠照準器付きで組み立てられた。1901年には、100丁のモデル1898ライフルと100丁のモデル1899カービンにパークハーストのクリップ装填アタッチメントを取り付け、モーゼル型ストリッパークリップの使用をテストした。1902年には、歩兵と騎兵の両方に受け入れられるモデルを開発するため、26インチ（660 mm）バレルのライフルが100丁作られた。いわゆるNRAカービンは、ベニシア兵器廠で熟練した兵器工を雇用し続けるための手段として、1926年に全米ライフル協会の会員に販売するためにカービンの長さに短縮されたライフルであった。^[5]

20世紀初頭、米国は、米軍が介入したカリブ海諸国にもクラグ銃を配布した。その中にはハイチも含まれ、ハイチの憲兵隊（1915年に新設）に余剰のクラグ銃が配備された。^[8] 1919年にポルトープランスの第1臨時旅団から海軍司令官に宛てた手紙には、 「...約2,000人の盗賊が丘陵地帯に潜んでいる...ハイチ全体でライフル銃が400～500丁以上あるとは思えない。弾薬が非常に不足している...彼らは、薬莢の底にヤギ皮を紐で結んで、我々の弾薬とクラグ銃を使用している。」と記されている。^[9]

1916年から1924年にかけてのドミニカ共和国のアメリカ占領により、同国に少量のクラグ銃が流入した。ドミニカ共和国警備隊は受け取ったクラグ銃を支給したが、不慣れなドミニカ軍に支給されるとすぐに故障し、交換部品の入手も困難だった。^{[10] 1937年の}パセリ虐殺の犠牲者の遺体からクラグ銃の弾丸が発見されたことは、米国の観察者によって政府が虐殺に関与していた証拠とされた。^[11]第二次世界大戦開始時、ドミニカ政府は1,860丁のクラグ銃を保有しており、2,000丁を超えるスペイン製モーゼル銃を補充していた。^[12]

ニカラグアでは、アドルフォ・ディアス政権を支援するため、アメリカ政府は1925年に新設された国家警備隊にクラグ銃を提供した。 ^[13] 1961年、ピッグス湾侵攻の際、キューバ民兵はまだクラグ・ヨルゲンソン銃を配備していた。^[14]

1919年、アメリカはリベリア人に割引価格で武器を販売し、ピーボディとモーゼルのライフル銃に加えて、スプリングフィールド・クラグライフル銃も提供した。^[15]

スウェーデン・ノルウェーライフル委員会は1891年に作業を開始した。最初の仕事の1つは、新しい武器に最適な口径を見つけることだった。さまざまな口径（8 mm、7.5 mm、7 mm、6.5 mmなど）をテストする広範な弾道テストの後、最適な口径は6.5 mm（0.256インチ）と決定された。この決定を受けて、1893年12月にノルウェーとスウェーデンの合同委員会が設立された。^[2]この委員会は、一連の会議を通じて薬莢のさまざまな寸法を決定する作業を行った。長さ55 mmの縁なし薬莢が承認され、考えられるすべての寸法（底部の直径、首部の直径、薬莢の角度、肩の角度など）が決定された。^[2]将来の軍用ライフルで使用される薬莢室の対応する寸法も決定された。^[2]この薬莢は後に6.5×55mmとして知られるようになった。この弾丸は、6.5×55 クラグ、6.5×55 スキャン (スカンジナビア)、6.5×55 モーゼル、6.5×55 スウェーデン、6.5×55 ノル (ノルウェー) とも呼ばれていますが、すべて同じ薬莢を指しています。

歴史家の中には、スウェーデンとノルウェーの6.5×55mm弾薬の薬莢の設計図の寸法に違いがあったと推測する者もいるが、これは意図的ではないかもしれない。設計図の規格の解釈が異なったため、すなわちクラグ銃の最大薬室とスウェーデンのモーゼル銃の最小薬室を使用する製造規格の違いにより、ノルウェーで生産された弾薬のごく一部はスウェーデンのモーゼル銃の薬室に装填するとわずかにサイズが大きすぎたことが判明した。すなわち、スウェーデンの銃では薬室に装填するためにボルトハンドルを押す必要があった。6.5×55mm薬莢が採用されて間もなく、スウェーデンの弾薬はノルウェーのライフル銃で使用できるが、ノルウェーの弾薬はスウェーデンのライフル銃では使用できないという噂が広まった。^[2]この非互換性は意図的で、捕獲した弾薬を戦争で使用できるという戦術的利点をノルウェーに与え、同じ利点をスウェーデンに与えないようにするためのものだと主張する者もいた。しかし、1900年にこの噂が最初に浮上した後、この問題はスウェーデン軍によって調査されました。彼らは、その差は重要ではなく、スウェーデンとノルウェーの弾薬は両方とも定められた特定のパラメータ内に収まっていると宣言しました。この調査結果にもかかわらず、スウェーデンの兵器史家ヨゼフ・アルムは1930年代にこの噂を本で繰り返し、ノルウェーとスウェーデンで製造された弾薬には大きな違いがあると多くの人が信じるようになりました。^[2]スウェーデンが後に、はるかに強力なモーゼルボルトアクションの6.5×55mmライフル、1894年にm/94カービン銃、1896年にm/96ライフル銃を採用したことは注目に値します。どちらも、ノルウェーのクラグアクションの耐圧試験に使用されたものよりも大幅に高い圧力を生成する弾薬で耐圧試験されました。

弾薬の問題が決まると、ノルウェー人は新設計の弾薬を発射するための近代的な武器の検討を始めた。そのプロセスは米国陸軍の兵器選択プロセスをモデルにしており、さまざまな距離での射撃精度、欠陥のある弾薬や汚れた弾薬での射撃、射撃の速さ、弾薬の保全、耐腐食性、組み立てと分解の容易さなどが考慮された。テストの後、3 つのライフルが最終候補に残った。

• マンリッヒャー 1892
• モーゼル1892
• クラグ・ヨルゲンセン 1892

1893年に約50丁のクラグ・ヨルゲンセンライフルが製造され、実地試験のために兵士に支給された。報告は良好で、後に設計にいくつかの変更が取り入れられた。例えば、二重給弾の誤動作を防ぐために、エキストラクターはプッシュ給弾から制御給弾に置き換えられ、シアリーフスプリングはコイルスプリングに置き換えられた。^[16]

マンリッヒャーとモーゼルの提案はどちらもクラグ銃よりも再装填がかなり速かったにもかかわらず、ノルウェーで設計されたクラグ銃が選ばれた。アメリカと同様に、当時の軍事哲学がまだ正確な照準射撃と弾薬の節約を重視していた時代では、射撃速度はそれほど重要ではないと考えられていた。代わりに、弾倉は予備として扱われ、指揮官の許可を得た場合にのみ使用すべきものだった。クラグ・ヨルゲンセン銃は、1894年4月21日にノルウェー軍の新しいライフル銃として正式に採用された。

合計で215,000丁以上のクラグ・ヨルゲンセンライフルとカービン銃がノルウェーのコングスベルグ兵器工場で製造された。1896年から1897年にかけて、ノルウェー陸軍（29,000丁）と民間射撃組織（4,500丁）向けの契約に基づき、さらに33,500丁のM/1894ライフルがシュタイアー（オーストリア武装工業会社）で生産された。クラグ・ヨルゲンセンのさまざまなサブタイプは、ノルウェー軍が以前に使用していたすべてのライフルとカービン銃、特にヤルマンM1884、クラグ・ペテルソン、そして最後に残ったレミントンM1867と改良型カマーラーダース・リムファイアライフルとカービン銃に取って代わった。

1896年と1897年にシュタイアー社が製造したクラグ銃は、M1894ノルウェー銃に似ており、6.5×55口径だが、ノルウェーの検査マークがいくつか欠けており、シリアル番号がノルウェー向けに製造されたものとは順序が違うものが多く、第二次ボーア戦争（1899年 - 1902年）中にボーア人の手に渡り、そのほとんどがシリアル番号900以下である。刻印から、これらのライフルは、ノルウェー向けのM1894ライフルの大量注文と同時にシュタイアー社で製造されたことがわかる。不採用となったノルウェー製ライフルの部品がこれらの武器に使用された可能性がある。多くの小さな部品のシリアル番号はレシーバーの番号と一致しないが、これらの不一致の小さな部品にはノルウェー向けライフルの番号の範囲の番号が付いていることがあるが、ライフルのオリジナルであるように見える。M1894のようなライフルを持っているボーア人の高官の写真が存在する。 6.5×55の薬莢がマガースフォンテインの戦場で発見されており、M1894のようなライフルで発射された可能性がある。いくつかの情報源によると、1896年製のライフル約100丁と1897年製のライフル少なくとも約200丁がボーア人のもとに届いたという。この説明に合致するライフルのいくつかは、ボーア戦争の文書とともに南アフリカの博物館に、また捕獲されて持ち帰ったものとしてイギリスに記録されている。ノルウェーの検査官のスタンプと民間射撃組織のシリアル番号範囲のシリアル番号を持つ数丁のライフルも南アフリカの博物館にあることが知られており、ボーア軍によって使用された可能性がある。これらは、ボーア人のために戦った小さなスカンジナビアの義勇軍とともに南アフリカに到着したのではないかと疑われている。ノルウェーの契約範囲外で、これらのボーア軍用クラグ銃と同じ範囲の3桁のシリアル番号を持ち、南アフリカの博物館にある低番号の1897年製ライフル銃のようにノルウェーの検査スタンプがない、ステアー1897 M1894に似た6.5×55ライフル銃が米国に少数存在することが知られているが、これらがボーア軍と関係があるか、または当初は他の場所に納入されたのかは不明である。

クラグ・ヨルゲンセンはノルウェーで長年にわたり、さまざまなバリエーションで生産されてきました。主な軍用モデルは次のとおりです。

• M1894ライフル^[17] [ ^{18] [19] [20]}「長いクラグ」は、ノルウェーで最も一般的なクラグでした。1922年に生産が終了するまで、コングスベルグのノルウェー軍向けに合計約122,817丁が生産されました。1896年から1897年にかけて、オーストリアのシュタイアー兵器工場からさらに29,000丁が購入されました。1910年、いくつかの初期テストの後、M1894（シリアル番号89602から90601）1,000丁に、特別に作られたブラケットに望遠照準器が取り付けられました。各中隊に5丁ずつ支給され、敵の将校やその他の重要目標に対して使用することを目的としていました。このモデルは満足のいくものではないと判断されたため、それ以上の生産は中止されました。ノルウェー海軍向けに、特別なシリアル番号範囲で3,396丁のM/1894ライフルが製造されました。ノルウェーの民間市場（競技射撃者および狩猟者）向けに、1895年から1940年にかけて、特別シリーズで約33,600丁のM/1894ライフルが製造されました。さらに1897年には、民間射撃組織向けの特別シリーズとして、シュタイアー社から4,500丁のM/1894ライフルが調達されました（シリアル番号3001～7500）。全体として、M/1894は、ノルウェーのクラグモデルの中で圧倒的に最も一般的なモデルです。
• M1895騎兵用カービン銃とM1897山砲兵・工兵用カービン銃は、スリングスイベルがストックに取り付けられている点のみが異なり、1つのシリーズで発行された。1898年から1906年の間に合計9,309丁が製造された。^[21]
• M1904工兵用カービン銃とM1907野砲用カービン銃は、銃口にストックが装着されている点が主に以前のカービン銃と異なっていた。2つのモデルの違いはスリングの取り付けのみで、やはり1つのシリーズとして発行された。1906年から1908年にかけて、合計2,750丁のM/1904と750丁のM/1907が製造された。^[21]
• M1906グッテカラビン(少年用カービン) は、M1895 カービンを簡略化したもので、銃床が短く、ハンドガードがない。ノルウェーの学校に支給され、14 歳から 17 歳の少年の射撃訓練に使用された。制限区域での射撃を可能にするために、特別な「学校用弾薬」が開発された。合計 3,321 丁が製造され、そのうち 315 丁が後に .22 ロングライフル弾を発射できるように改造された。第二次世界大戦まで、ノルウェーの 10 代の若者の教育課程に射撃が含まれていた。^[22]
• M1912 カービン/ M1912 /16 カービン/ M1912/18 カービン、いわゆる「ショートライフル」は、長銃身の M1894 に不満があることが明らかになった後に作られました。M1912 は、より短く太い銃身と異なる発射体を使った実験の後に採用されました。以前のモデルと異なるのは、銃口までストックが付いており、銃剣のブラケットが銃身からストックの下に移動されたことです。M1912 カービンは、M/94 のアクションとはいくつかの点で異なる、改良された (強化された) アクションも特徴としていました。すぐにノーズバンドが弱すぎることが明らかになり、基本設計の /16 および /18 の修正につながりました。1913 年から 1926 年の間に、軍用シリアル番号の範囲で合計 30,118 個が製造されました。また、今後の生産はすべてこのモデルで行うことが決定されました。民間人向けに販売するために、特別なシリアル番号の範囲で約1592丁のM1912が製造されました。^[23]
• M1923狙撃銃は狙撃銃を生産する最初の試みであったが、野外での使用には十分な堅牢性を備えていなかった。1923年から1926年の間に合計630丁が製造され、そのうち約半数が民間の狙撃兵に販売された。そのほとんどは後にM1930または狩猟用ライフルに改造された。^[24]
• M1925狙撃銃は民間市場向けに製造されたM1923の改良版である。1925年から1940年4月9日のドイツ侵攻までに合計1,900丁が製造された。さらに250丁が戦時中にドイツ向けに製造され、最後の124丁は1950年に組み立てられた。^[25]
• M1930狙撃銃はM1923とM1925のさらなる改良であり、より重い銃身、異なる銃床、照準器、微調整された引き金を特徴としていた。これは成功した武器であったが、1930年から1939年の間に466丁しか製造されなかった。1950年と1951年には、さらに404丁のM/30ライフルが製造され、その後、積層銃床、改良された後方（視度）照準器、M/12アクションがベースとなった。戦前のM/30ライフルはM/94アクションをベースとしていた。^[26]

さらに、ほとんどのモデルは民間市場向けにも生産されました。第二次世界大戦後、少数のクラグ・ヨルゲンセンが純粋に民間向けのモデルとして製造されました。

スウェーデン・ノルウェーライフル委員会は銃剣について簡単に調査しただけで、最良のライフル銃を選ぶことに重点を置いていた。しかし、彼らの報告書^{[27]には、}ナイフ銃剣とスパイク銃剣の実験を、緩い形と折り畳み式の両方で行ったと記されている。実験的な銃剣は現在ほとんど知られていない。

最終的に承認された銃剣は、おそらくライフル自体と一緒に、ナイフ銃剣でした。^[27]その後、より長い銃剣も承認され、M/1912の開発中にスパイク銃剣の新たな実験が行われました。

• バヨネットM/1894はナイフバヨネットで、刃渡り21.5cm、刃幅1.9cm、全長33.5cmでした。鞘は鋼製で、革紐で吊り下げられており、長さは22.7cmでした。コングスベルグ・バヨネットファブリク、ハスクバーナ、シュタイアーで合計101,750本^[27]が製造されました。
• M/1912 銃剣は、後に M1912 カービン銃となる「短銃」の開発中に作られた。兵士の「射程距離」を維持するために、M/1894 よりもかなり長くなっていた。銃剣の全長は 48.5 cm で、そのうち 38.5 cm が刃である。非常に長い刃は実用には弱すぎることが判明し (刃の両側に「ダブル フラー」が付いていた)、代わりに M/1913 銃剣が採用された。M/1912 銃剣は 50 個未満しか製造されなかったと思われる。^[27]
• M/1913銃剣はM/1912よりも強力だが重い（両側で1つだけ「フル」が大きい）が、サイズは同じだった。^[27]しかし、すぐに短いライフルのストックは、非常に長い銃剣と一緒に使用するには弱すぎることが明らかになり、強化されたM1912/16とM1912/18カービンの開発につながった。コングスベルグ銃剣工場で約3000本のM/1913銃剣が製造された後、M/1916に取って代わられ、M/1913銃剣の生産は終了した。M/1913銃剣には革製の鞘が付属していた。^[27]
• M/1916銃剣は、ショートカービンとロングライフルの両方で使用することを想定していた。以前のM/1913とほぼ同じサイズで、より頑丈になり、刃先の両側に鋭利な刃が付いていた。^[27] M/1916の鞘は当初革製だったが（M/1912カービンのシリアル番号12159～12178、13179～16678、21479～21678）、後に鋼製に変更された（M/1912カービンのシリアル番号21679～30118、M/1894ライフルのシリアル番号121000～152000）。
• 銃剣M/1894/1943は、戦争中にナチスドイツに納入するために製造された銃剣M/1894のバリエーションである。製造されたのはわずか3,300個で、そのすべてはドイツの侵攻前に納入された銃剣よりも品質が低かった。^[27]

クラグ・ヨルゲンセンがノルウェーの軍用ライフルであった時代には、数多くの特殊な銃剣や奇妙なものが実験されましたが、そのうちの 2 つをここで紹介します。

• 将校用銃剣は、礼装の将校の伝統的な副武器を、高品質で装飾されたM/1916に置き換える試みであった。 ^[27]試作品は1928年に作られ、2つの異なる鞘（1つは黒色ラッカー塗装の鋼製、もう1つは茶色の革製）、磨かれた刃、柄には紋章が象嵌されていた。銃剣は支給されることはなく、試作品は紛失している。
• 銃剣延長器は、 M/1894用の特別な鞘に銃剣マウントを追加したものです。^[27]銃剣を鞘に取り付け、鞘をライフルに取り付けることで、全長47cmを実現しました。その理由は、保管されていた大量のM/1894を廃棄することなく、M/1916と同じ射程距離を実現するためだったと推測されています^{[27] 。}延長器は結局配布されませんでした。

ナチスドイツによるノルウェー占領中、ドイツ軍はコングスベルグ社にドイツ軍用の武器の製造を要求した。^{[28]ドイツ軍はクラグ・ヨルゲンセン、コルトM1914（ライセンス生産されたコルト}M1911 ）、40mm高射砲を大量に発注した。しかし、従業員の妨害行為や仕事の遅さにより生産は抑制された。ドイツ軍が発注した合計13,450丁のライフルのうち、実際に納品されたのは3,350丁から3,800丁だけだった。初期に納品されたものはM1894と同一だったが、ドイツの証明マークがあり、以前に生産されたM1894と比較すると仕上がりが劣っていた。戦争中、このモデルは外観がドイツのKar98Kに似たものになるように変更された。これは、銃身を15cm (6インチ) 短縮して61.3cm (24インチ) にし、銃床を18cm (7インチ) 短縮し、Kar98Kに似たフロントサイトフードを追加することで実現しました。これらの短縮されたクラグ・ヨルゲンセンは、ノルウェーではストンペルド・クラグとして知られていました。^[29]ドイツ向けに製造されたクラグ・ヨルゲンセンの多くは、以前の生産で残った不一致の部品から作られた「不良品」と呼ばれています。

.30-06や現代の7.62mm NATO弾と同等の威力を持つドイツ標準装備の7.92×57mm弾を使用する実験も行われた ^{[28] 。}

ドイツ国防軍によるクラグ・ヨルゲンセン銃の使用に関する情報は見つけにくいが、ドイツ国防軍は前線部隊に標準口径の銃器のみを支給しようとしていたため、主に第2線部隊に支給されたと推測されている。^[28]また、ヴィドクン・クヴィスリング傀儡政権の国家社会主義政党である国家統一党（NS）の武装部隊であるヒルドにも支給された。^[28]さらに、7.92mm弾の実験は、ドイツ人がクラグ・ヨルゲンセン銃のより広範な使用を検討していたことを意味している可能性が高い。^[28]

1945年以降、民間の狩猟者や狙撃手に販売するために、数丁のクラグ・ヨルゲンセン小銃が組み立てられたが、^[30]その中には、いわゆるストンペルド・クラグが1600丁含まれていた。ノルウェー軍にクラグ・ヨルゲンセン小銃を再装備する計画はなかったが、.30-06や7.62mm NATO弾のような、より近代的で強力な弾薬を発射できるように改造する試みがなされた。これは可能であることが判明したが、新しい銃身（またはライニングを施した銃身）と、ボルトとレシーバーの改造が必要だった。改造の結果生じたコストは、より近代的な設計の新しい銃のコストとほぼ同じだった。^{[30] [31]}生産された最後のクラグ・ヨルゲンセンライフルはM/1948エルグリフル（ムースライフル）で、1948年から1949年にかけて500丁が製造され、M/1951エルグリフル（ムースライフル）は1950年から1951年にかけて1000丁が製造された。

ザウアー 200 STR がスカンジナビアの新しい標準標的銃として承認される前は、再銃身化され再ストックされたクラグ・ヨルゲンセン銃が、コングスベルグ・モーゼル M59およびM67とともにノルウェーの標準標的銃であった。クラグは屋根のある射撃場での射撃や晴天時に好まれ、スムーズな動作とスプリング式スピードローダーによる非常に素早い装填によりスピード射撃演習で優位に立ったが、^[32]単一の前部ロックラグのため、濡れた状態では着弾点が変化することが知られていた。そのため、多くの射手はさまざまな状況に合わせてクラグと「モーゼル」の両方を持っていた。

クラグ・ヨルゲンセンはノルウェーで約60年間製造されました。この間、いくつかの特別なモデルとプロトタイプが設計され、製造されました。^[33]これらの特別な武器のいくつかは、生産を補助したり、特定の需要を満たすことを目的としたものでしたが、武器の火力を高めるためのさまざまな試みもありました。

いわゆる「モデルライフル」は、さまざまなサブタイプが承認されたときと、製造のガイドとして使用されました。^[33]基本的に、モデルライフルまたはモデルカービンは、承認された武器がどのようにあるべきかを示すために特別に製造された武器でした。それらは番号が付けられ、別々に保管されました。表面処理の変更やその他の一見些細なことのために、いくつかのモデルライフルとカービンが製造されました。M1894用に作られたモデルライフルは特に多く、いくつかはオーストリアのシュタイアーに送られ、コントロールとモデルとして使用されました。^[33]

少数のクラグ・ヨルゲンセン銃がハープーン銃に改造されたが、^[33]ヤーマンM1884がヤーマンハープーン銃に改造されたのと同じ方法だった。ヤーマンを改造する方がクラグ・ヨルゲンセンを改造するよりも費用対効果が高いことが判明したため、それ以上の改造は中止された。^[33]このように改造された銃がいくつあったかは不明である。

コングスベルグ兵器工場の工場博物館には、ベルト給弾式に改造されたM1894の試作品が保管されている。文書は発見されていないが、このライフルは製造工程の初期段階で改造され、当時ノルウェー軍で使用されていたホチキス 重機関銃と同じ給弾ベルトが使用されたことは明らかである。 ^[33]

ボルトの前後運動により、ベルトがレシーバーを通って移動し、武器に新しい弾丸が供給される機構が作動する。これは固定された要塞からの戦闘では有利だったかもしれないが、ライフルのユーザーが野外で長い給弾ベルトを携帯することはあまり現実的ではなかっただろう。それでも、これはクラグ・ヨルゲンセンの火力を高めるための興味深い初期の試みである。^[33]

1923年、コングスベルグ兵器工場で働いていたトビーセン中尉は、連発銃用のスピードローダーと名付けた装置を設計した。これは、ベルト給弾への改造と同様に、クラグ・ヨルゲンセン小銃の火力を高めるための新たな試みと見ることができる^{[33] 。この設計は、小銃の使用者が}マドセン軽機関銃のマガジンを取り付けられるよう、改造されたカバーで構成されていた。カバーにはセレクタースイッチが付いており、使用者はクラグ・ヨルゲンセン小銃の5発の弾丸が入った内蔵マガジンを使用するか、25発の弾丸が入った外部マガジンを使用するかを選択できた。

この設計は十分に有望であると考えられ、8つの試作品が製造され、テストされた。^[33]しかし、テストでは、武器の側面に取り付けられた重いマガジンにより、ライフルの持ち運びや使用が面倒になるだけでなく、横にねじれることも明らかになった。「スピードローダー」は軍事用途には実用的な設計ではないと判断され、それ以上の製造は行われなかった。^[33]

1926年、アザラシ猟師の一団がコングスベルグ兵器工場に近づき、小型船からアザラシを狩る際に使用するスピードローダーを数台購入したいと申し出た。しかし、限られた数の装置を製造するにはコストがかかることから、購入は断られた。^[33]

ノルウェー軍にホチキス重機関銃が導入されたのと同時期に、クラグ・ヨルゲンセンを半自動射撃に改造する検討が始まりました。そうすれば歩兵の火力が何倍にもなり、標的により多くの火力を投じることができるようになります。提案された設計のほとんどはよく考えられたものではなく、設計者の中には必要な圧力と寸法を計算できるほど銃器について十分な知識を持つ者もほとんどいませんでした。しかし、2 つの設計がさらに検討され、最終的に 1 つの試作品が作られました。

1915年、スンガード軍曹はクラグ・ヨルゲンセン銃を自動装填式ライフルにするための設計を提案した。この設計は、ライフルの大幅な再設計なしには必要な圧力が得られないため、長期間検討されたが、「全く価値がない」と判断された。^[33]このため、試作品は作られなかった。

1938年、スウェーデンの設計であるSNABBが検討された。これは、事実上あらゆるボルトアクションライフルに施すことのできる改造で、自動装填式武器に改造できるため、新しい武器を製造する場合に比べてコストを削減できる可能性があった。^[33]この装置は、ランナーの助けを借りてガス圧でボルトハンドルを操作する。この改造は不必要に複雑であると考える者もいた。^[33]別個のピストルグリップが必要で、レシーバーには大幅な改造が必要だった。^[33]

1938年秋に試作機が製造され、数か月間テストされた。ある程度成功したものの、改造には当初考えられていたよりも約3倍の費用がかかり、資金不足のためプロジェクトは中止された。^[33]

さまざまなクラグ・ヨルゲンセン小銃が、さまざまな弾薬用に製造されました。さまざまな民間用口径の他に、このライフルは以下の軍用弾薬用に製造されました。

• US 30-40 は、口径 7.62 mm (0.30 インチ) の縁付き弾で、無煙火薬 40 グレイン (3 グラム) を装填しています。薬室圧力は 40000 lbf/in² (276 MPa) で、ライフルの銃口初速は 609.6 m/s (2000 ft/s)、カービンの短い銃身では 597.4 m/s (1960 ft/s) でした。
• 6.5×55mm、6.5 mm (0.256 in) のリムレス弾。ほとんどのバリエーションは、チャンバー圧力が 350 MPa (およそ 51000 lbf/in²) になるように装填されている。初期の弾丸は、10.1 グラム (156 グレイン) の長い丸い先端の弾頭 (B 弾頭) で、銃口初速は約 700 m/s (およそ 2300 ft/s) であったが、後期の弾丸は、9 グラム (139 グレイン) のスピッツァー弾頭 (D 弾頭) で、銃口初速は最大 870 m/s (2854 ft/s) であった。^[2]
• デンマークの8×58mmR、口径7.87mm (0.31インチ) の縁付き弾。初期の弾丸は15.3グラム(236グレイン) の長い丸い先端の弾丸で、約580m/s (およそ1900フィート/s)の銃口初速を生み出すように装填されていたが、後期の弾丸は12.8グラム (198グレイン) のスピッツァー弾丸で、銃口初速は823m/s (2740フィート/s) であった。

一部の噂に反して、クラグ・ヨルゲンセン銃は改造して現代の高出力カートリッジを発射できるようにすることができる。第二次世界大戦中、そして1950年代初期には、低出力カートリッジとは到底言えない7.92×57mm弾でいくつかが製造された。また、多くのクラグ・ヨルゲンセン銃は標的射撃や狩猟用に.30-06や7.62×51mm NATO弾に改造されている。しかし、これらはすべてノルウェー製クラグ・ヨルゲンセン銃の後期生産であり、アメリカのクラグ・ヨルゲンセン銃が製造された時代よりも冶金学がはるかに進んでいた時代に作られたものであることを強調しておかなければならない。また、クラグ・ヨルゲンセン銃にはロックラグが1つしかない。

それでも、古いライフルにはより軽い弾薬のほうが有利な場合がある。現代のヨーロッパの6.5×55mm弾は、CIP最大55000 PSIまで装填されることがあるが、「クラグ銃に安全」と表示されている6.5×55mm弾は、より軽い40600 PSIまで装填されている。SAAMIの仕様では、最大平均圧力46000 PSIが求められており、これは160グレインの弾丸で2,380フィート/秒（730メートル/秒）の速度を出すのに十分である。^[34]

以下はデンマーク、^[4]アメリカ、ノルウェー^{[17] [18 ] [19] [20 ] [21] [22] [ 23] [24] [25] [26] [28] [30]}の軍用兵器の比較である。

デンマーク、米国、ノルウェーで採用された当時、クラグ・ヨルゲンセン小銃は入手可能な中で最高の小銃とみなされていました。ここでは、後年の小銃と比較しています。米国の試験では、クラグ小銃は改良されたモデル 98 ではなく、モーゼル モデル 92 (および他の多くの設計) と競いました。日本の三八式小銃は、最初のクラグ小銃の設計からほぼ 20 年後の 1905 年から採用されました。

•  ベルギー^[要出典]
•  コンゴ自由国：^[35]ノルウェーの傭兵が使用
•  キューバ^[14]
•  ドミニカ共和国^{[10] [11]}
•  デンマーク^[4]
•  ハイチ^[9]
•  リベリア^[15]
•  メキシコ：スプリングフィールドモデル・クラグはウエルタ政権によって購入され、1914年に米国がカランサス政権を承認した後に立憲主義勢力に支給された。^[36]
•  ナチスドイツ
•  ニュージーランド^[37]
•  ニカラグア^[13]
•  ノルウェー
•  フィリピン第一共和国：フィリピン・アメリカ戦争でスプリングフィールドモデルクラグを使用した
•  南アフリカ共和国
•  アメリカ：スプリングフィールド兵器廠がスプリングフィールドモデルクラグとして製造

• アパッチ戦争
• 米西戦争
• シュガーポイントの戦い^[38]
• フィリピン・アメリカ戦争
• 第二次ボーア戦争
• 義和団の乱
• メキシコ革命^[36]
• 第一次世界大戦^{[39] [40]}
• バナナ戦争
• 第二次世界大戦
• ピッグス湾侵攻

• アンティーク銃
• クラグ・ヨルゲンセン拳銃
• アメリカ軍の個別兵器一覧

その他のノルウェーのライフル銃:

• Kongsberg Skarpskyttergevær M59  – ノルウェーの狙撃銃
• Kongsberg Skarpskyttergevær M67  – M59 の 1967 年の再設計
• Våpensmia NM149  – ノルウェーの狙撃銃としてM59F1に代わったライフル

現代のライフル

• M1895 ネイビー リー – 当時アメリカ軍が使用していたもう 1 つのライフル。
• モシン・ナガン – 1891 年のロシア軍用ライフル。
