ラッカー

漆は、木材や金属などの素材に塗られる硬くて光沢のあるコーティングまたは仕上げの一種です。ほとんどの場合、木から抽出した樹脂とワックスから作られ、古代から使用されています。^[1]

アジアの漆器は「本物の漆」とも呼ばれ、トキシコデンドロン ベルニシフルウムまたは関連樹木の樹液を処理、染色、乾燥させたものでコーティングしたもので、通常は木材をベースに数回塗り重ねます。乾燥すると非常に硬く滑らかな表面層になり、耐久性、防水性があり、手触りも見た目も魅力的です。アジアの漆器には絵が描かれたり、貝殻やその他の素材がはめ込まれたり、彫刻が施されたり、金粉がまぶされたり、その他の装飾処理が施されたりすること もあります。

現代の技術では、ラッカーとは、溶剤の蒸発によって乾燥し、硬くて耐久性のある仕上げを生み出す、透明または着色されたコーティングの範囲を指します。仕上げは、超マットから高光沢まで、あらゆる光沢レベルにすることができ、必要に応じてさらに磨くことができます。ラッカー仕上げは通常、油性塗料やラテックス塗料よりも硬くて脆く、通常は硬くて滑らかな表面に使用されます。^{[引用が必要]}

現代の仕上げ製品では、アルコールに溶かしたシェラックをベースにした仕上げ剤は、しばしばシェラックまたはラックと呼ばれ、合成ラッカー（単にラッカーと呼ばれることが多い）と区別しています。合成ラッカーは、ニトロセルロース、セルロースアセテートブチレート（「CAB」）、アクリル樹脂などの合成ポリマーをラッカーシンナー（さまざまな有機溶剤の混合物）に溶かしたものです。^[2]合成ラッカーはシェラックよりも耐久性がありますが、伝統的なシェラック仕上げ剤は、フレンチポリッシュと同様に、その美的特徴や「すべて天然」で一般的に食品に安全な成分のために好まれることが多いです。

英語のラッカーは、古フランス語のlacre （「封蝋の一種」）から来ており、ポルトガル語の lacre自体も中世ラテン語の lacca（「樹脂状の物質」）の説明のつかない変形であり、アラビア語の lakk（لك）、ペルシア語の lāk（لاک ‎）、ヒンディー語のlākh（लाख）、プラーク語のlakkha（𑀮𑀓𑁆𑀔）から来ている。^{[3] [4] [5] [6]それ自体は、}ラッカー虫を意味するサンスクリット語のlākshā（लाक्षा）から来ており、数字の10万（100,000）を表し、古代インドや近隣地域で木材の仕上げ剤として使用されていた。^[7]

ラッカーの光沢は、特定のラッカーの光沢の尺度です。^[8]メーカーによって光沢の名称と基準が異なります。^[8]最も一般的な名称は、光沢の最も低いものから最も高いものの順に、フラット、マット、エッグシェル、サテン、セミグロス、グロス（高光沢）です。

インドでは、昆虫のラッカから抽出したシェラックが古代から使われてきました。シェラックはラッカ虫（Tachardia lacca Kerr.またはLaccifer lacca）の分泌物です。木材の仕上げ、漆器、化粧品、装飾品、繊維の染料、表面コーティング用のさまざまなグレードのシェラックの製造に使用されます。^{[7] [9] [10]}

ウルシオールを主成分とする漆は、乾燥が遅く、蒸発のみではなく酸化と重合によって固まるという点で、他のほとんどの漆とは異なります。樹脂の有効成分はウルシオールで、水に懸濁したさまざまなフェノールと少量のタンパク質の混合物です。適切に固まるためには、湿度が高く暖かい環境が必要です。フェノールはラッカーゼ酵素の作用で酸化および重合し、水分が適切に蒸発すると硬い基質を生成します。これらの漆は、美しく、水、酸、アルカリ、摩耗による損傷に非常に強い、非常に硬くて耐久性のある仕上げを生み出します。樹脂は、ウルシの木であるToxicodendron vernicifluumやハゼノキであるToxicodendron succedaneumなどの東アジア固有の木から得られます。^[11] T. vernicifluumの木からの新鮮な樹脂はウルシオール誘発性接触性皮膚炎を引き起こすため、使用には細心の注意が必要です。中国では、アレルギー反応を砕いた貝類で治療したが、これは漆が適切に乾燥するのを妨げると考えられている。^[12]アジアでは漆の技術が非常に発達し、高度に装飾された作品が数多く生産された。

漆の木は、縄文時代初期、約12,600年前から日本に存在していたことが確認されている。これは、鳥浜貝塚で発見された漆の木の放射性炭素年代測定によって確認されたもので、2011年現在、発見された世界最古の漆の木である。 ^[13]漆は、縄文時代の紀元前7000年には日本で使用されていた。最古の漆器の証拠は、北海道の垣ノ島B遺跡で発見された。縄文時代初期前半の竪穴墓から、漆を塗った赤い糸で編んだ装飾品が発見された。また、垣ノ島A遺跡からは、約3200年前に作られた朱漆で塗られた注ぎ口付き土器がほぼ完全な状態で発見された。^{[14] [15] [13]}

商王朝（紀元前1600-1046年）の間に、漆塗りの工程で使用される洗練された技術が初めて開発され、漆塗りは高度に芸術的な工芸品となったが^{[16] 、中国では}新石器時代にまで遡る様々な先史時代の漆器が発掘されている。 ^[16]現存する最古の中国漆器は、赤い木製の椀である^{[17]が、中国の}河姆渡文化（紀元前5000-4500年）の遺跡で発掘された。 ^[18]漢王朝（紀元前206-220年）までに、多くの漆生産の中心地が確立された。^[16]中国の漆塗り工程の知識は、漢、唐、宋の時代に中国から広まり、最終的に韓国と日本に導入された。^[19]

漆器の貿易は様々なルートを通じて中東に渡りました。中国における漆器の用途としては、棺桶、楽器、家具、様々な家庭用品などが知られています。^{[16]中国の伝統的な赤い漆器は、粉末状の}辰砂を混ぜた漆器で作られています。

16世紀から17世紀にかけて、漆は日本人との貿易を通じて初めて大規模にヨーロッパに紹介されました。19世紀まで漆器は日本の主要な輸出品の一つであり、マリー・アントワネット、マリア・テレジア、イエズス会に代表されるヨーロッパの王侯貴族や宗教家たちは、豪華に蒔絵を施した日本の漆器を収集していました。^{[20] [21]}漆に関する用語「ジャパニング」「ウルシオール」「メキシコのスペイン語で漆を意味するmaque 」などは日本語に由来しています。 ^{[22] [23]}

樹脂を抜き取るために切る前に、木は少なくとも 10 年は経過していなければなりません。樹脂は「アクア重合」と呼ばれるプロセスによって固まり、酸素を吸収して固まります。湿気の多い環境に置くと、水の蒸発によってより多くの酸素を吸収できるようになります。

タイ、ベトナム、ビルマ、台湾の漆を採る木はティツィと呼ばれ、若干異なっています。ウルシオールは含まれておらず、ラコールまたはチツィオールと呼ばれる類似の物質が含まれています。結果は中国や日本の漆に似ていますが、より柔らかいです。ビルマの漆は固まるのに時間がかかり、職人が筆を使わずに手で塗ります。

生漆は少量の酸化鉄を加えることで「着色」することができ、酸化物に応じて赤や黒になります。日本と中国の考古学的発掘調査から、漆の使用は8,000年以上も古いという証拠があります。後に、色を作るために顔料が加えられました。漆は仕上げ剤として使用されるだけでなく、麻布を重ねた型に塗った粉砕した焼成粘土と未焼成粘土を混ぜると、木材などの別の芯材を必要とせずに物体を製造できるため、日本ではその工程を「乾漆」と呼びます。中国の楽器である古琴の漆塗りでは、指使いに耐えられるように強度を高めるために、漆に鹿の角の粉（またはセラミックの粉）を混ぜます。

ウルシオールにはさまざまな形態があります。ウルシオールを生成する植物の種類に応じて、R 鎖の長さが異なります。ウルシオールは炭素鎖の飽和度も異なります。ウルシオールは次のように描くことができます。 、 どこ：

R = (CH ₂ ) ₁₄ CH ₃または
R = (CH ₂ ) ₇ CH=CH(CH ₂ ) ₅ CH ₃または
R = (CH ₂ ) ₇ CH=CHCH ₂ CH=CH(CH ₂ ) ₂ CH ₃または
R = (CH ₂ ) ₇ CH=CHCH _{2 CH=CHCH=CHCH 3}または
R = (CH ₂ ) ₇ CH=CHCH 2 _CH =CHCH ₂ CH=CH ₂

•

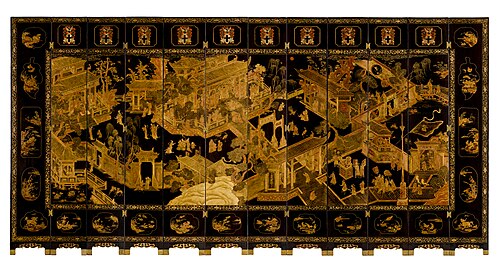

  紋章スクリーン
•

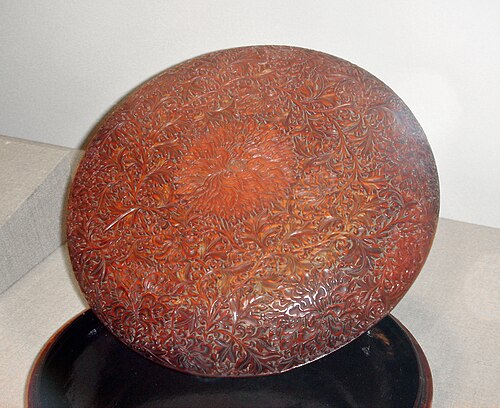

  中国の彫刻が施された漆塗りの楕円形のトレイ、元代、 13世紀頃。
•
  16 世紀の明代中国漆器の容器。
•
  牡丹の巻物で飾られた衣装箱、朝鮮王朝時代、17世紀。
•
  蒔絵印籠、時代、18世紀
•
  源氏物語の場面を蒔絵でデザインしたピクニックボックス、江戸時代または明治時代の日本、19世紀
•

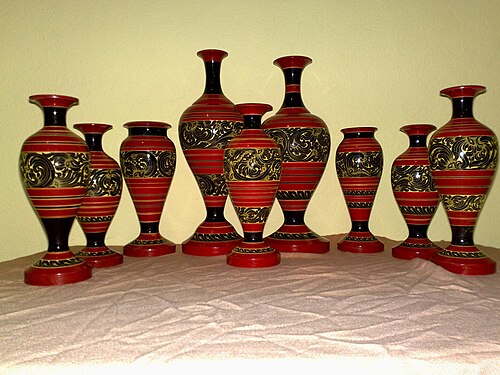

  モルディブのB.Thulhaadhoo産の漆塗りの花瓶。

漆の種類は産地によって異なりますが、未加工のものと加工したものに分けられます。

基本的な未加工の漆は生漆（日本語ではki-urushi 、中国語ではshengqi）と呼ばれます。これは木そのものから直接採取されたもので、不純物が濾過されています。生漆の水分含有量は約25％で、淡い茶色です。これには、粉末と混ぜて下地層に一般的に使用される中国産漆から作られた標準グレードと、最後の仕上げ層に使用される生正味漆と呼ばれる日本製漆から作られた高品質グレードがあります。

加工された形態（漆を継続的に撹拌して水分の大部分を蒸発させる）は中国語で光漆と呼ばれますが、そのバリエーションに応じてさまざまな日本語の名前で呼ばれています。たとえば、木地呂漆（きじろうるし）は標準的な透明漆で、顔料が使用されることもあります。黒呂色漆（くろろいろうるし）は同じ漆ですが、水酸化鉄があらかじめ混合されて黒色の漆になります。梨子地漆（なしじうるし）は透明漆ですが、黄土色を帯びた漆を作るためにガンボゲが混合されており、特に散りばめられた金技法に使用されます。これらの漆は一般に中間層に使用されます。このタイプの日本の漆は一般に最上層に使用され、「上（層）」を意味する 接頭辞「jo- （上）」が付きます。

加工漆には光沢を出すために油を加えることができます。例えば、朱合漆には亜麻仁油が混ぜられています。その他の特殊な漆には、金箔や銀箔を貼るのに主に使われる厚手の漆「釦塗」があります。

綿やその他のセルロース系材料のニトロ化によって得られる樹脂であるニトロセルロースを含む溶剤ベースのディッピングラッカーは、ニトロセルロースの他の商業用途とともに19世紀にデビューしました。これらは、たとえば楽器などの真鍮製品に使用されました。これらのラッカーのより速乾性と耐久性を高めたバージョンは、第一次世界大戦の終結によりニトロセルロースの生産能力が大幅に過剰になった1920年代初頭に開発され、すぐにそれ以前の乾燥が遅いペイントやラッカーの使用の多くを大幅に置き換えました。それらは、さらなる化学の進歩によってそれらに取って代わられるまで、その後30年間、自動車産業などで広く使用されました。それらが導入される前は、大量生産された自動車の仕上げ剤は色が限られており、傷みやすく、乾燥に時間がかかりました。^{[24] : 295–301}ジャパンブラックが最も速乾性があり、したがって最も経済的でした。

ニトロセルロースをラッカーに使用する際の問題は、粘度が高いことであった。そのため、塗布する際には大量のシンナーで希釈する必要があり、屋外で使用するには耐久性が不十分な非常に薄い塗膜しか残らなかった。この問題は、2%の鉱酸または相当な圧力のオートクレーブで熱処理してポリマーの粘度を下げることで克服された（この用語は実際には経験的解決よりも後に登場し、1920年代にはまだ実験的に証明されていなかった分子鎖の長さでポリマー溶液の粘度を説明するシュタウディンガーの現代構造理論による）。^[25]

最初の実用的なニトロセルロースエナメルであるグロッシーホワイトS.2567は、1919年に英国でノーベルエクスポージャーズ社によって導入されましたが、当時はまだ内装用でした。^[26] 1923年、ゼネラルモーターズのオークランドブランドの自動車は、デュポン社がデュコという商標で製造した新しい速乾性のニトロセルロースラッカーである明るい青色を初めて導入しました。 ^{[24] : 295–301} 1924年には他のGMメーカーも追随し、1925年までにはニトロセルロースラッカーが、自動車、家電製品、家具、楽器、棺桶、その他の製品の従来の塗料ビジネスを完全に破壊していました。^{[24] : 295–301} ヘンリー・フォードと、英国ではハーバート・オースティンが同時にニトロセルロースラッカーを導入し、すぐに市場は繁栄しました。

ニトロセルロースラッカーは、花火の導火線を防水にするためにも使用されます。ニトロセルロースとその他の樹脂および可塑剤が溶剤に溶解し、ラッカーを塗るたびに前の層がいくらか溶解します。これらのラッカーは、塗りやすさと色の保持の両方において、以前の自動車や家具の仕上げ剤を大幅に改善しました。速乾性ラッカーを塗る好ましい方法はスプレーであり、ニトロセルロースラッカーの開発により、スプレーガンが初めて広く使用されるようになりました。ニトロセルロースラッカーは、硬くて柔軟で耐久性のある仕上げ剤を生み出し、磨くと光沢のある仕上がりになります。これらのラッカーの欠点は、可燃性で有毒な溶剤の危険性と、製造プロセスにおけるニトロセルロースの危険性です。可溶性ニトロセルロースのラッカーグレードは、爆発物の製造に使用されるより高度にニトロ化された形態と密接に関連しています。約 1 か月後には、製造時に使用された溶剤のほとんどが蒸発しているため、漆は比較的無毒になります。

合成ポリマーであるアクリル樹脂を使用したラッカーは、1950 年代に開発されました。アクリル樹脂は、アクリル酸誘導体の重合によって得られる無色透明の熱可塑性樹脂です。アクリルはエナメル塗料にも使用され、光沢を出すために磨く必要がないという利点があります。ただし、エナメルは乾燥が遅いです。アクリルラッカーの利点は、乾燥時間が非常に速いことです。自動車の塗装にラッカーを使用することは、より強靭で耐久性があり、耐候性と耐薬品性を備えた 2 成分ポリウレタンコーティングが開発されたことで中止されました。このシステムは通常、プライマー、カラーコート、クリアトップコートで構成され、一般にクリアコート仕上げとして知られています。

溶剤系ラッカーの使用に伴う健康リスクと環境への配慮のため、水性ラッカーの開発に多大な労力が費やされてきました。このようなラッカーは毒性がかなり低く、環境に優しく、多くの場合、許容できる結果を生み出します。水性ラッカーの煙は危険性がかなり低く、溶剤系ラッカーのような可燃性の問題はありませんが、それでも製品は比較的早く乾燥します。臭いは弱いですが、水性ラッカーは肺に入り込む可能性のある浮遊粒子を生成する可能性があるため、適切な保護具を着用する必要があります。自動車のボンネット下や内装、その他の同様の工業用途では、溶剤系の透明ラッカーや着色ラッカーに代わって水性着色ラッカーがますます多く使用されています。水性ラッカーは、木製家具の仕上げにも広く使用されています。

水性ラッカーの欠点の 1 つは、速乾性プライマー (水性ラッカー プライマーを除く)、コーキング、さらにはペイント/プライマーの側面を持つ一部のペイントなど、他の新しい仕上げ剤に対して非常に反応しやすい傾向があることです。使用するラッカーのブランドによっては、タンニンの染み出しも問題になることがあります。いったん染み出しが起こると、ラッカーは他の製品に対して非常に反応しやすいため、簡単に修正することはできません。

木材仕上げに使用される水性ラッカーも、特に指定がない限り、屋外での摩耗には適していません。

チャイナが磁器の一般名であるように、ジャパニングはアジアの漆器を模倣するヨーロッパの技法を表す古い名称です。^[27] 17世紀にアジアの漆器がイギリス、フランス、オランダ、スペインで人気を博したため、ヨーロッパ人は模倣技法を開発しました。家具やその他のオブジェクトに使用されるヨーロッパの技法は、シェラックに似た樹脂ベースの仕上げを使用します。ジャパニングとして知られるようになったこの技法では、ワニスを数回塗布し、それぞれを加熱乾燥して研磨します。18世紀には、ジャパニングが大きな人気を得ました。伝統的には陶器と木材のコーティングでしたが、ジャパニングは加速する金属製品業界で人気の高い（主に黒の）コーティングでした。20世紀までには、この用語は伝統的なシェラックの他に 、さまざまなワニスとラッカーをベースにしたコーティングに自由に適用されるようになりました。

無料辞書のウィクショナリーで「ラッカー」を調べてください。

ウィキメディア・コモンズには、漆に関連するメディアがあります。

• 漆器
• ワニス
• アセテートディスク
• カッピングテスター
• 漆塗り

• キムズ、ビバリー R.; クラーク、ヘンリー A. (1996)、アメリカ車標準カタログ 1805–1942、クラウス出版、ISBN 0-87341-428-41050ページ
• Nanetti、Paolo (2006)、Coatings from A to Z、Vincentz Verlag、ハノーバー、ISBN 3-87870-173-X– 技術用語の簡潔な編集。ある言語から別の言語への技術翻訳の手段としての使用を容易にするために、すべてのドイツ語用語とそれに対応する英語用語、およびその逆の登録が添付されています。
• ウェッブ、マリアンヌ（2000）、ラッカー：技術と保存、バターワース・ハイネマン、ISBN 0-7506-4412-5– アジアとヨーロッパの漆の技術と保存に関する総合ガイド
• 菅沼美智子さん。 「日本の漆」。
