ドゥガレーダー

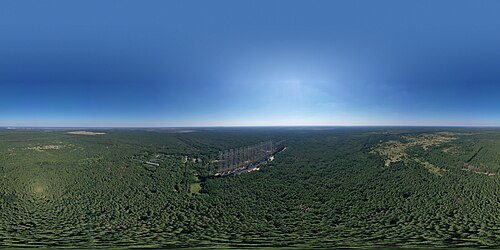

ドゥーガ（ロシア語： Дуга́、直訳すると「弧」 または「曲線」）は、ソビエト連邦でミサイル防衛用の早期警戒レーダーネットワークの一部として使用されていた超水平線レーダー（OTH）システムである。1976年7月から1989年12月まで運用された。運用中のドゥーガレーダーは2基配備されており、1基はウクライナSSR（現在のウクライナ）のチェルノブイリとリュベチの近くに、もう1基は東シベリア（現在のロシア） 設置されていた 

DUGAシステムは極めて強力で、10 MWを超え、短波ラジオ帯域で放射された。その放射はランダムに現れ、10 Hzの周波数で鋭く反復するタッピングノイズのように聞こえるため、短波リスナーからはロシアのウッドペッカーというニックネームが付けられた。^[1]ランダムな周波数ホップは、合法的な放送、アマチュア無線の運用、海洋、商業、航空通信、および公共通信を妨害することが多く、世界中の多くの国から何千もの苦情が寄せられた。この信号は非常に迷惑なものになったため、一部の通信受信機は回路設計に「ウッドペッカーブランカー」を組み込み始めた。^[2]

この主張のない信号は憶測の的となり、ソ連の洗脳や気象改変実験などの説が浮上した。しかし、その特徴的な送信パターンから、多くの専門家やアマチュア無線愛好家はそれが超地平線レーダーシステムであると認識した。NATOの軍事情報機関は、長さ700メートル（2,300フィート）、高さ150メートル（490フィート）に及ぶアンテナの巨大なサイズに基づいて、すでにこれをSTEEL WORKまたはSTEEL YARDと報告名付けていた。 ^[3]この巨大な構造物はフェーズドアレイを形成し、 HFで高いゲインを提供するだけでなく、ビームステアリングを容易にするために必要であったが、後者が実際に通常の操作で使用されたかどうかは確認されていない。アマチュア無線コミュニティはこのシステムをよく知っていたが、OTH理論はソ連の崩壊後まで公に確認されなかった。

ソ連は 1960 年代を通じて弾道ミサイル防衛システム用の早期警戒レーダーの開発に取り組んでいたが、そのほとんどは迅速な分析と迎撃にしか役立たない見通し内システムだった。これらのシステムのいずれも、発射後数秒または数分以内に早期警戒を提供して防衛側に攻撃を調査して対応を計画する時間を与える機能は備えていなかった。当時、ソ連の早期警戒衛星ネットワークは十分に発達していなかった。ソ連に設置された地平線外レーダーはこの問題の解決に役立つと考えられ、この関連する役割のためのそのようなシステムの開発は 1960 年代後半に開始された。

最初の実験システムであるDugaはウクライナのムィコラーイウ郊外に建設され、 2,500キロメートル（1,600マイル）離れたバイコヌール宇宙基地からのロケット発射を正常に探知しました。これに続いて同じ場所に建設されたプロトタイプのDugaは、極東からの発射と太平洋上の潜水艦がノヴァヤゼムリャに向かって飛行するミサイルを追跡することができました。これらのレーダーシステムは両方とも東に向けられており、かなり低出力でしたが、概念が実証されたため、運用システムの開発が開始されました。1972年に構築された新しいDuga-1システムは、約60キロメートル（37マイル）離れた送信機と受信機を使用していました。^{[4] [5]}

キツツキ

1984 年 11 月 2 日、短波ラジオの Woodpecker がWWVHに干渉しています。中央付近で、UTC の時刻 1:27 を伝える声が聞こえます。

---

このファイルの再生に問題がありますか?メディアヘルプを参照してください。

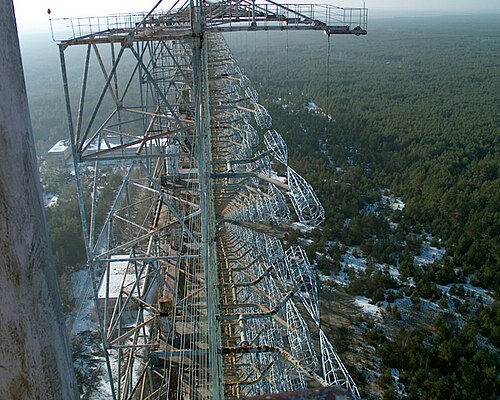

Duga-1 受信機

Duga-1送信機

デュガトランスミッター

ドゥガレシーバー

class=notpageimage|

ウクライナのドゥガとドゥガ1システムの場所

1976 年のある時点で、新しい強力な無線信号が世界中で同時に検出され、アマチュア無線家によってすぐに「ウッドペッカー」と名付けられました。一部のウッドペッカー送信機の送信電力は、等方放射電力で 10 MWにまで達すると推定されました。^{[6] [7]} 1976 年以前でも、同様のウッドペッカー型の干渉が高周波で発生したことがアマチュア無線家に記憶されています。1963 年かそれ以前には、アマチュア無線家はこれを「ロシアのウッドペッカー」と呼んでいました。^[8]電力レベルやロシアの呼称についてはほとんど知られていませんが、おそらく Duga レーダー システムの先駆けでした。当時、少なくともアマチュア無線家の間では、これが地平線外レーダーではないかと推測されていました。

これらの信号は、1960 年代後半から 1970 年代前半にかけて 27  MHz CB 無線に干渉を引き起こし、ポルトガルなどではローカル通信さえも完全に遮断することがあり、数メガワットの RF 電力送信が行われたと推定されています。^{[出典が必要]}

アマチュア無線愛好家とNATOによる三角測量により、信号は当時ウクライナ・ソビエト社会主義共和国（ソ連の一部）と呼ばれていた現在のウクライナのある場所から発信されたことが判明した。さまざまな情報源からの報告に小さな違いがあったため混乱が生じ、発信源はキエフ、ミンスク、チェルノブイリ、ゴメリ、チェルニーヒウの近くなどさまざまに推定された。これらの報告はすべて同じ配置について記述しており、送信機はチェルノブイリの南西数キロ（ミンスクの南、キエフの北西）、受信機はチェルノブイリの北東約50キロ（チェルニーヒウのすぐ西、ゴメリの南）にあった。一時期は複数の送信機が使用されていたという憶測もあった。^[6]

このレーダーシステムはソ連によって5Н32-Westというコードが与えられ、2つの閉鎖都市に設置され、Liubech-1には2つの送信機があり、Chernobyl-2には受信機があった。^[7]当時、民間の観察者は知らなかったが、NATOはこの新しい施設の存在を知っていた。^[要出典] 2つ目の施設はコムソモリスク・ナ・アムーレ近郊のボリシャ・カルテルとリアンに建設されたが、しばらくの間稼働しなかった。

Duga-1 の NATO 報告名は、STEEL YARD とよく引用される。多くのオンラインおよびいくつかの印刷物参照では、この名前が使用されている。ただし、一部の情報源では、STEEL WORK (または STEEL WORKS) という用語も使用されている。NATO 報告名を使用する「公式」情報源は機密扱いになる可能性が高いため、本当の名前を特定することは困難である。このシステムの NATO 報告名に関する最も古いオープンソースの言及は、システムがまだアクティブだったときに印刷された参考出版物であり、明確に STEEL WORK という用語を使用している。^{[9] [ページが必要]} Jane's Information Group は、さまざまな軍事分野および主題に関する情報のオープンソース参照として頻繁に引用される。同社の「Jane's Radar and Electronic Warfare Systems」は、数年にわたって複数の版が発行され、「Steel Works」という用語を使用している。^{[10] [11] [12]}

初期の報告から、信号は超水平線レーダーのテストである疑いがあり、^[6]これは冷戦中最も有力な仮説であり続けた。西側の放送妨害から潜水艦通信まで、さまざまな他の理論も浮上した。放送妨害説は、監視調査により、ラジオ・モスクワやその他の親ソ連局が西側の局と同様にキツツキの干渉にひどく影響を受けていること が判明したため、早い段階で却下された。

信号に関する情報が増えるにつれて、レーダー信号としての用途がますます明らかになりました。特に、その信号には各BPSK変調パルスに明確に認識できる構造が含まれていました。これは最終的に、バーカーコードによく似た特性を持つ31ビットの疑似ランダムバイナリシーケンスであり、ビット幅が100μsで3.1msのパルスであることが判明しました。^[13]このパルス/シーケンスの自己相関の結果、受信シーケンスの振幅の31倍の単一の100μsパルスが生成され、15キロメートル（9.3マイル）（光が50μsで移動する距離）の分解能とほぼ30dBの処理ゲインが得られます。このシステムは、パルス圧縮を利用して受信エコーの電力を増加させ、それによって感度と有効範囲を増加させました。2番目のウッドペッカーが現れたとき、ロシア東部に位置していましたが、これも米国の方を向いており、最初のシステムのパターンの空白部分をカバーしていたため、この結論は避けられませんでした。これらの追加設備により、バーカー コードの特性により、複数のレーダーが同じ周波数で大きな干渉なしに動作できるようになり、潜在的なターゲットやミサイルを多次元でより正確に特定できるようになりました。

1988 年、米国連邦通信委員会(FCC) はウッドペッカー信号に関する調査を実施しました。データ分析の結果、パルス繰り返し間隔 (PRI) は約 90 ミリ秒、周波数範囲は 7 ～ 19  MHz、帯域幅は 0.02 ～ 0.8  MHz、一般的な送信時間は 7 分であることが判明しました。

ウッドペッカーが送信するパルスの帯域幅は広く、通常は 40 kHz です。繰り返し周波数は 10  Hz、16 Hz  、20  Hz で、最も一般的な周波数は 10  Hz ですが、16  Hz と 20  Hz のモードはほとんど使用されませんでした。

この干渉に対抗するため、アマチュア無線家たちは、妨害信号と同じパルスレートで同期した無変調連続波信号を送信することで、信号を妨害しようとした。彼らはロシアのキツツキ狩猟クラブと呼ばれるクラブを結成した。^[14]

1980 年代後半から、FCC が調査を発表していたにもかかわらず、信号は減り、1989 年には消えてしまいました。Duga システムが最終的に停止した理由は公表されていませんが、1980 年代後半の冷戦終結に伴う戦略バランスの変化が一因だった可能性があります。もう 1 つの要因は、おそらくUS-KS早期警戒衛星の成功です。この衛星は 1980 年代初頭に運用を開始し、この時点で完全なネットワークに成長していました。衛星システムは即時かつ直接的で非常に安全な警告を提供しますが、レーダー ベースのシステムは妨害を受ける可能性があり、OTH システムの有効性も大気条件に左右されます。

いくつかの報告によると、ロシア極東のコムソモリスク・ナ・アムーレにある施設は1989年11月に戦闘警戒任務から外され、その後、その機器の一部は廃棄された。元々のドゥガ1の設置場所は、チェルノブイリ原子力発電所の周囲30キロメートル (19マイル)の疎外地帯内にある。今日現在、レーダーは永久に停止されているようで、ロシアとウクライナの協議の中でそのような取り決めが実施されなかったため、今後もメンテナンスを受ける可能性は低い。ムカチェヴォとセヴァストポリのドニエプル早期警戒レーダーシステムに関しては、アンテナの大部分がまだ残っており、携帯用無線機器を持ってその地域を訪れるアマチュア無線家によって頻繁に使用されている。

送信機

受信機

class=notpageimage|

ハバロフスク地方のドゥガ-2の位置

オリジナルの Duga は最初の実験的なシステムでした。^{[15] [16]}ウクライナ南部の黒海港ミコライウの郊外に建設され、約 2,500 キロメートル (1,600 マイル) 離れたバイコヌール宇宙基地からのロケット発射を正常に探知しました。Duga は、北極海のノヴァヤゼムリャに向かって飛行するミサイルとして、極東からの発射や太平洋の潜水艦からの発射を追跡できます。この巨大なレーダー施設は、火災で深刻な被害を受けた後、2002 年に修復されました。送信機は46°48′26″N 32°13′12″E / 46.80722°N 32.22000°E / 46.80722に位置していました。 32.22000、受信機は47°02′28.33″N 32°11′57.29″E / 47.0412028°N 32.1992472°E / 47.0412028; 32.1992472にあります。^{[誰によると? ]}ウクライナのムィコラーイウ近郊にあった元の Duga 送信所と受信所は 2006 年に取り壊されたようです。

オリジナルの Duga は、西側の Duga-1 と東側の Duga-2 の 2 つの施設に置き換えられました。Duga-1 は、ウクライナ北部、リュベチとチェルノブイリ-2 の間に建設されました。受信機は、チェルノブイリの西北西 12 キロメートルの51°18′19.06″N 30°03′57.35″E / 51.3052944°N 30.0659306°E / 51.3052944; 30.0659306にあります。送信機は、51°38′15.98″N 30°42′10.41″E / 51.6377722°N 30.7028917°E / 51.6377722; 30.7028917チェルノブイリの北東約50キロメートル（31マイル）（チェルニーヒウのすぐ西、ホメリの南）。

東部のシステムであるドゥガ2は、ハバロフスク地方のコムソモリスク・ナ・アムーレの近くにあり、受信機は市の南東約3​​0キロメートル (19マイル) の50°23′07.98″N 137°19′41.87″E / 50.3855500°N 137.3282972°E / 50.3855500; 137.3282972にあり、送信機は50°53′34.66″N 136°50′12.38″E / 50.8929611°N 136.8367722°E / 50.8929611; 136.8367722、市の北45キロメートル（28マイル）。

ウクライナで開発されたコンピュータゲームシリーズ「STALKER」は、チェルノブイリ原子力発電所とそこで起きた原発事故に焦点を当てたストーリーです。このゲームには、Duga-1 原子炉を含む、この地域の実際の場所が数多く登場します。原子炉自体は、架空の都市リマンスク-13 にある「STALKER: Clear Sky」に登場します。 「STALKER: Shadow of Chernobyl」の「Brain Scorcher」は、Duga-1 がマインドコントロールに使用されたという説にヒントを得たものですが、実際の原子炉の形をとっているわけではありません。

マルキヤン・カムイシュの著書『原子都市を追う：チェルノブイリの退廃者と堕落者たちの暮らし』は、チェルノブイリ立入禁止区域、特にドゥガへの違法な旅行を描いており、評論家から賞賛された。ラ・レプブリカ紙は、2019年のトップ10本として「時代の精神を最もよく反映した10冊の本の星座」の1つに選んだ。 ^[17] ガーディアン紙は、この本を「注目すべき本」と呼んだ。 ^[18]

Call of Duty: Black Opsでは、マップ「グリッド」はプリピャチの Duga-1 アレイの近くに配置されています。シリーズの後のゲームであるCold Warでは、この Duga が最終ミッションの可能性のある場所として、またゾンビ ゲーム モード「Outbreak」のマップとして使用され、そのマップは「Duga」と名付けられています。このマップには、実際のレーダー アレイにはないにもかかわらず、プレイヤーを Duga の頂上または中央まで運ぶことができる懸垂下降ラインがあります。

Duga アンテナ アレイは、ゲームCall of Duty: Warzoneの改訂マップ「Verdansk '84」にも登場します。

「ロシアのキツツキ」はジャスティン・スコットの小説『The Shipkiller』に登場します。

チェルノブイリのドゥーガは、チャド・グラシア監督による2015年のドキュメンタリー映画「ロシアのキツツキ」の焦点となった。この映画には、ドゥーガの司令官であるウラジミール・ムシエツ、副司令官、データセンター長、レーダーの建設と運用に関わったその他の人々のインタビューが含まれている。数々の賞を受賞したこのドキュメンタリーには、レーダーアレイのドローン映像や周囲の手持ち映像、撮影監督のアルチョム・リジコフによる頂上への登山も含まれている。この映画ではまた、チェルノブイリ原発事故はレーダー設計の欠陥を隠蔽するために仕組まれたという陰謀説も提唱されている。 ^[19]

DugaレーダーはドローンレースシミュレーターLiftoffで「ロシアのキツツキ」として紹介されている。^[20]

ドゥーガ レーダーは、映画『ダイバージェント』シリーズにも登場し、主要都市を囲む巨大な壁や柵として使われました。ワイド ショットでは、その構造を利用して上部構造のコンピューター生成画像が作成され、いくつかのクローズアップ シーンがその場所で直接撮影されました。

2017 年のゲームPUBG: Battlegroundsでは、架空のロシア軍基地を描いたマップに Duga レーダーが登場します。

ゲーム「Spintires」のチェルノブイリDLCには、石棺の表現と、外観が Duga に似たアンテナ アレイが登場します。

デューガレーダーは、1950年代から60年代にかけてレーダーがマインドコントロールの実験に使用されていたという説を扱ったサスペンス/パズルゲームであるバーチャルリアリティゲーム「Proze: Enlightenment」で大きく取り上げられている。このゲームは実際には、プレイヤーがメンテナンスリフトでパイロンの1つを登るところから始まる。^[21]

2019年のビデオゲーム「チェルノブイリット」にはDugaレーダーが登場している。^[22]

NBC の SF シリーズ『デブリ』シーズン 1 の第 12 話では、バージニア州の架空のレーダー アレイとして Duga レーダー アレイが登場します。

チェルノブイリ・ドゥガ遺跡はサイエンスチャンネルのシリーズ「廃墟の謎」（シーズン1、エピソード1）で紹介されている。^[23]

STALKER 2: Heart of Chornobylの最初のゲームプレイトレーラーの最後に、Dugaレーダーが登場しました。^[24]
