コンテナレーダー

29B6 コンテナ

原産国	ロシア
紹介された	2013年12月2日
建造数	2014年に1基稼働、他は計画中
タイプ	地平線越えレーダー
頻度	3-30MHz （HF ）[1 ]
広報	40-50パルス/秒[2]
範囲	約3,000キロメートル（1,864マイル）[3]
その他の名前	29B6

コンテナ（29B6）レーダー（ロシア語：29Б6「Контейнер」）は、ロシアの新世代の超水平線レーダーであり、長距離空域監視と弾道ミサイル探知を行う。ロシアのモルドヴィア共和国コヴィルキノ近郊に設置された最初のレーダーは、2013年12月に運用を開始し[ ^{1] [3] [4]}、2019年12月1日に実戦投入された。^[5]カリーニングラードにも別のコンテナレーダーを配備する予定である。^[6]

このレーダーは高度100kmまでの空域を監視でき、射程は3,000kmである。このレーダーは、ヴォロネジDMレーダーの開発元でもあるNPK NIIDAR社によって開発された。主任設計者はヴァレンティン・ストレルキン氏で^[1]、システムの価格は100億ルーブルであった^{[7] 。}

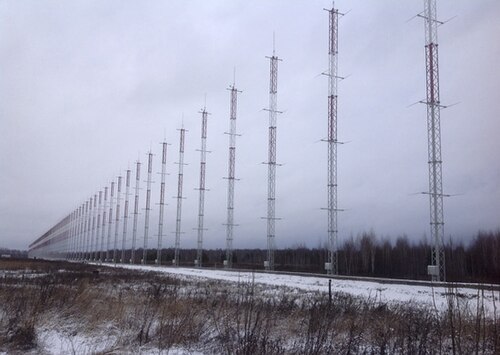

このシステムは、送信機用と受信機用の 2 つの独立したアンテナ アレイで構成されています。受信機アンテナ アレイには、それぞれ高さ 34 m のアンテナ マストが 144 本あります。アレイは 3 つのセクションに分かれています。内側のセクションは幅 900 m、マスト間の間隔は 7 m、外側の 2 つのセクションは幅 200 m、マスト間の間隔は 14 m です。アレイ全体の幅は 1,300 m です。^[1]受信機ステーションには 3 つのアレイがあり、正三角形に配置されています。送信機アンテナ アレイには 36 本の再構成可能なマストがあり、幅は 440 m です。^[8]

アマチュア無線家によって、9.2～19.745MHzの周波数帯域でレーダー信号が検出されました。パルス繰り返し率は毎秒40パルス、帯域幅は約14kHz、パルス周波数変調（FMOP）が使用されています。 ^{[2] [9]}受信信号の音は、1976年から1989年まで運用されていたソ連の早期警戒システム「ドゥーガ」レーダー（通称「ロシアのキツツキ」）の音に似ています。

受信アンテナは、ロシア連邦モルドヴィア共和国 コヴィルキノの南西8 km に位置しており、位置は53°59′03″N 43°50′34″E / 53.9841°N 43.8427°E / 53.9841; 43.8427 (受信機)です。送信アンテナは当初、受信機から300 km、ロシア連邦ニジニ・ガウディ州ゴロデツ市の北5 km に位置しており、位置は 56°41′36″N 43°29′10″E / 56.69328°N 43.48625°E / 56.69328; 43.48625 (旧送信機) です。この施設は少なくとも2018年2月以降に解体されており、新しい受信機は現在南東15kmの53°53′00″N 43°59′34″E / 53.8832°N 43.9928°E / 53.8832; 43.9928 (新しい送信機) に設置されている。このシステムは095度と275度の方位に配置されており、ロシア西部の空域、地中海、黒海地域を監視する。^[10]
