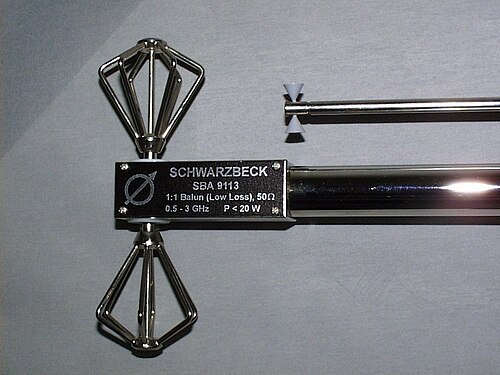

無線システムにおいて、バイコニカルアンテナは、先端がほぼ接する2つのほぼ円錐形の導電体からなる広帯域アンテナである。 [ 1 ]
バイコニカルアンテナは広帯域ダイポールアンテナで、通常3オクターブ以上の帯域幅を持ちます。一般的なサブタイプとしてボウタイアンテナがあり、これは基本的にバイコニカルデザインを平らにしたもので、短距離UHFテレビ受信によく使用されます。これらはバタフライアンテナとも呼ばれます。[ 2 ]
オリバー・ロッジ卿は、双円錐アンテナの発明者である。[ 3 ] [ 4 ]
双円錐アンテナは進行波構造の一例であるため、広い帯域幅を持ちます。理論上の無限アンテナの解析は、伝送線の解析に似ています。無限アンテナの場合、接続点における特性インピーダンスは円錐角のみの関数であり、周波数には依存しません。
実用的なアンテナは有限の長さと明確な共振周波数を持つ。[ 1 ]単純な円錐モノポールアンテナは、固体バイコニカルアンテナのワイヤ近似であり、（単純なモノポールよりも）帯域幅が広い。
双円錐形（または「バイコン」）アンテナは、電磁干渉（EMI）試験において、耐性試験または放射試験のいずれかの目的でよく使用されます。
バイコニカルアンテナは広帯域であるものの、低周波数帯域では送信効率が低く、入力電力に比べて電界強度が低くなるという欠点があります。対数周期ダイポールアレイ、八木・宇田アンテナ、残響室などは、無響室内の単純なバイコニカルアンテナよりも、入力電力に対してはるかに高い電界強度を実現できることが示されています。
しかし、ピーク値や平均スペクトルエネルギー含有量を測定するだけでなく、変調信号やインパルス信号の特性を完全に把握することが目的の場合、残響室は試験環境としては不適切な選択肢となる。
