トランジスタ数

トランジスタ数は、電子デバイス（通常は単一の基板またはシリコンダイ上）内のトランジスタの数です。これは、集積回路の複雑さを測る最も一般的な指標です（ただし、現代のマイクロプロセッサ内のトランジスタの大部分は、同じメモリセル回路が何度も複製されたキャッシュメモリに格納されています）。MOSトランジスタ数の増加率は、一般的にムーアの法則に従います。ムーアの法則によれば、トランジスタ数は約2年ごとに倍増します。ただし、トランジスタ数はダイ面積に正比例するため、対応する製造技術の進歩度合いを表すものではありません。これをよりよく示すのは、半導体のトランジスタ数とダイ面積の比率であるトランジスタ密度です。

記録

2023年現在^[update]、フラッシュメモリにおけるトランジスタ数が最も多いのは、5.3兆個のフローティングゲートMOSFET（トランジスタあたり3 ビット）を搭載した、 Micronの2テラバイト（3Dスタック）16ダイ、232層V-NANDフラッシュメモリチップです。

2020年現在、シングルチッププロセッサのトランジスタ数が最も多いのは、CerebrasのディープラーニングプロセッサWafer Scale Engine 2^[update]です。このプロセッサは、TSMCの7nm FinFETプロセスを使用して製造され、ウェハ上の84の露出フィールド（ダイ）に2.6兆個のMOSFETを備えています。 ^[1]^[2]^[3]^[4]^[5]

2024年現在^[update]、トランジスタ数が最も多いGPUは、 TSMCのカスタム4NPプロセスノード上に構築され、合計2080億個のMOSFETを備えた NvidiaのBlackwellベースのB100アクセラレータです。

2023年6月現在、民生用マイクロプロセッサのトランジスタ数が最も多いのは、 TSMCの5nm 半導体製造プロセスを使用して製造された AppleのARMベースのデュアルダイM2 Ultra SoCの^[update]1340億個のトランジスタです。^[6]

多数の集積回路で構成されるコンピュータシステムに関して言えば、2016年時点でトランジスタ数が最も多いスーパーコンピュータ^[update]は中国設計のSunway TaihuLightで、すべてのCPU/ノードを合わせると「ハードウェアの処理部に約400兆個のトランジスタ」があり、「DRAMには約12京個のトランジスタが含まれており、これはすべてのトランジスタの約97パーセントに相当します。」^[7]。比較すると、2018年時点で米粒ほどの大きさしかない最小のコンピュータは^[update]、約10万個のトランジスタを搭載していました。初期の実験的なソリッドステートコンピュータは、トランジスタの数はわずか130個でしたが、大量のダイオードロジックを使用していました。最初のカーボンナノチューブコンピュータは178個のトランジスタを備え、1ビット 1命令セットコンピュータでしたが、後継のコンピュータは16ビットです（ただし、命令セットは32ビットRISC-Vです）。

イオントランジスタチップ（「水ベース」アナログ限定プロセッサ）には、最大数百個のトランジスタが搭載されています。^[8]

製造されたトランジスタの総数の推定値:

2014年まで:2.9 × 10 ²¹
2018年まで:1.3 × 10 ²²^[9]^[10]

トランジスタ数

マイクロプロセッサ

マイクロプロセッサは、コンピュータの中央処理装置の機能を単一の集積回路に組み込んだものです。これは、デジタルデータを入力として受け取り、メモリに保存されている命令に従って処理し、結果を出力として提供する多目的のプログラム可能なデバイスです。

1960年代のMOS集積回路技術の発展は、最初のマイクロプロセッサの開発につながった。^[11] 1970年に米海軍のF-14トムキャット戦闘機用にギャレットAIリサーチ社が開発した20ビットのMP944は、設計者のレイ・ホルトによって最初のマイクロプロセッサとみなされている。^[12]これは6つのMOSチップで製造されたマルチチップマイクロプロセッサであった。しかし、1998年まで海軍によって機密扱いされていた。 1971年に発売された4ビットの Intel 4004は、最初のシングルチップマイクロプロセッサであった。

現代のマイクロプロセッサには通常、オンチップキャッシュメモリが搭載されています。これらのキャッシュメモリに使用されるトランジスタの数は、通常、マイクロプロセッサのロジックを実装するために使用されるトランジスタの数（つまり、キャッシュを除く）をはるかに上回ります。たとえば、最新のDEC Alphaチップでは、トランジスタの90％がキャッシュに使用されています。^[13]

GPU

グラフィックスプロセッシングユニット( GPU) は、メモリを迅速に操作および変更して、ディスプレイへの出力を目的としたフレームバッファー内の画像の構築を高速化するように設計された特殊な電子回路です。

設計者とは、集積回路チップのロジックを設計するテクノロジー企業( NvidiaやAMDなど) を指します。製造者 (「Fab」) とは、ファウンドリで半導体製造プロセスを使用してチップを製造する半導体企業( TSMCやSamsung Semiconductorなど) を指します。チップ内のトランジスタ数は製造者の製造プロセスに依存し、半導体ノードが小さいほどトランジスタ密度が高くなり、トランジスタ数が多くなります。

GPUに付属するランダムアクセスメモリ（ RAM）（ VRAM、SGRAM、HBMなど）はトランジスタの総数を大幅に増加させ、通常、メモリはグラフィックカード内のトランジスタの大部分を占める。例えば、NvidiaのTesla P100には、 16GBのHBM2 メモリに加えて、GPU内に150億個のFinFET（16nm）があり、グラフィックカード上には合計約1500億個のMOSFETがある。 ^[194]次の表にはメモリは含まれていない。メモリのトランジスタ数については、以下のメモリのセクションを参照。

プログラマブルロジック

フィールドプログラマブルゲートアレイ(FPGA) は、製造後に顧客または設計者が構成できるように設計された集積回路です。

メモリ

半導体メモリは電子データ記憶装置で、コンピュータメモリとしてよく使用され、集積回路上に実装されています。1970 年代以降のほぼすべての半導体メモリは、以前のバイポーラ接合トランジスタに代わってMOSFET (MOS トランジスタ)を使用しています。半導体メモリには、ランダムアクセスメモリ(RAM) と不揮発性メモリ(NVM) の 2 つの主要なタイプがあります。また、RAM にはダイナミックランダムアクセスメモリ(DRAM) とスタティックランダムアクセスメモリ(SRAM) の 2 つの主要なタイプがあり、NVM にはフラッシュメモリと読み取り専用メモリ(ROM)の 2 つの主要なタイプがあります。

一般的なCMOS SRAM は、セルあたり 6 個のトランジスタで構成されています。DRAM の場合、1T1C (1 トランジスタと 1 コンデンサの構造) が一般的です。コンデンサの充電の有無 [ 要説明 ] によって^1または0が保存されます。フラッシュメモリでは、データはフローティングゲートに保存され、トランジスタの抵抗が感知^[要説明]されて保存されたデータが解釈されます。抵抗をどれだけ細かく分離できるか^[要説明]に応じて、1 つのトランジスタに最大 3ビットを保存でき、トランジスタごとに 8 つの異なる抵抗レベルが可能になります。ただし、より細かいスケールには再現性の問題、つまり信頼性の問題が伴います。通常、フラッシュドライブには低グレードの 2 ビットMLC フラッシュが使用されるため、16 GB のフラッシュドライブには約 640 億個のトランジスタが含まれています。

SRAMチップでは、6トランジスタセル（1ビットあたり6つのトランジスタ）が標準でした。^[293] 1970年代初期のDRAMチップには3トランジスタセル（1ビットあたり3つのトランジスタ）がありましたが、1970年代半ばの4Kb DRAMの時代以降、シングルトランジスタセル（1ビットあたり1つのトランジスタ）が標準になりました。 ^[294]^[295]シングルレベルフラッシュメモリでは、各セルに1つのフローティングゲートMOSFET （1ビットあたり1つのトランジスタ）が含まれますが、^[296]マルチレベルフラッシュにはトランジスタあたり2、3、または4ビットが含まれます。

フラッシュメモリチップは一般的に層状に積み重ねられ、生産時には最大128層^[297]、管理時には136層^[298]まで積層され、メーカーからは最大69層のものがエンドユーザーデバイスに提供されています。

トランジスタコンピュータ

トランジスタが発明される前は、商用の集計機や初期の実験用コンピュータでリレーが使用されていました。世界で初めて機能したプログラム可能な全自動デジタルコンピュータ^[357]は、1941年のZ3 22ビットワード長コンピュータで、2,600個のリレーを備え、約4～ 5Hzのクロック周波数で動作していました。1940年の複素数コンピュータのリレーは500個未満でしたが^{[358] 、完全にプログラム可能ではありませんでした。最も初期の実用的なコンピュータは、}真空管と固体ダイオードロジックを使用していました。ENIACには18,000本の真空管、7,200本のクリスタルダイオード、1,500個のリレーがあり、真空管の多くには2つの三極管素子が含まれていました。

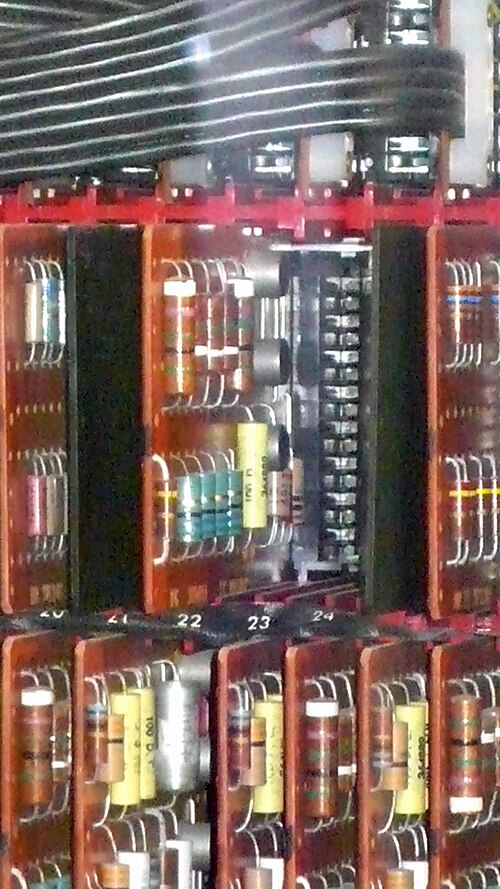

第二世代のコンピュータはトランジスタコンピュータであり、ディスクリートトランジスタ、ソリッドステートダイオード、磁気メモリコアで満たされた基板を特徴としていた。マンチェスター大学で開発された1953年の実験的な48ビットトランジスタコンピュータは、世界で初めて稼働したトランジスタコンピュータであると広く信じられている（プロトタイプには92個の点接触トランジスタと550個のダイオードがあった）。^[359]後のバージョンである1955年のマシンには、合計250個の接合型トランジスタと1,300個の点接触ダイオードがあった。このコンピュータはクロックジェネレータに少数の真空管も使用していたため、完全にトランジスタ化された最初のコンピュータではなかった。1956年に電気技術研究所で開発されたETL Mark IIIは、プログラム格納方式を使用した最初のトランジスタベースの電子コンピュータであった可能性がある。これには「約130個の点接触トランジスタと約1,800個のゲルマニウムダイオードが論理素子として使用され、これらは300個のプラグインパッケージに収められており、差し込みおよび取り外しが可能であった。」^[360] 1958年の10進アーキテクチャの IBM 7070は、完全にプログラム可能な最初のトランジスタコンピュータであった。約30,000個の合金接合ゲルマニウムトランジスタと22,000個のゲルマニウムダイオードが、約14,000枚の標準モジュラーシステム（SMS）カードに搭載されていた。1959年のMOBIDIC （「MOBIle DIgital Computer」の略）は、セミトレーラートラックのトレーラーに搭載された12,000ポンド（6.0ショートトン）の重量で、戦場データ用のトランジスタコンピュータであった。

第三世代のコンピュータは集積回路（IC）を使用した。^[361] 1962年の15ビットのアポロ誘導コンピュータは、約12,000個のトランジスタと32,000個の抵抗器に対して「約4,000個の「タイプG」（3入力NORゲート）回路」を使用した。^[362] 1964年に発表された IBM System/360は、ハイブリッド回路パックで個別のトランジスタを使用した。^[361] 1965年の12ビット PDP-8 CPUは、多くのカードで1409個の個別のトランジスタと10,000個を超えるダイオードを備えていた。1968年のPDP-8/I以降のバージョンでは、集積回路が使用された。PDP-8は後にIntersil 6100としてマイクロプロセッサとして再実装された（下記参照）。^[363]

次世代のコンピュータはマイクロコンピュータで、1971 年にMOSトランジスタを使用したIntel 4004から始まりました。これらは家庭用コンピュータやパーソナルコンピュータ(PC) で使用されました。

このリストには、1950 年代から 1960 年代の初期のトランジスタコンピュータ (第 2 世代) と IC ベースのコンピュータ (第 3 世代) が含まれています。

ロジック関数

汎用ロジック機能のトランジスタ数は静的CMOS実装に基づいています。^[382]

並列システム

歴史的に、初期の並列システムの各処理要素は、当時のすべてのCPUと同様に、複数のチップで構築されたシリアルコンピュータでした。チップあたりのトランジスタ数が増えるにつれて、各処理要素はより少ないチップで構築できるようになり、その後、各マルチコアプロセッサチップにはより多くの処理要素を含められるようになりました。^[385]

グッドイヤーMPP : (1983?) チップあたり8ピクセルプロセッサ、チップあたり3,000～8,000個のトランジスタ。^[385]

ブルネル大学スケープ（シングルチップアレイ処理要素）：（1983）チップあたり256ピクセルプロセッサ、チップあたり120,000〜140,000個のトランジスタ。^[385]

Cell Broadband Engine : (2006) チップあたり9個のコアを持ち、チップあたり2億3400万個のトランジスタを持っていた。^[386]

その他のデバイス

トランジスタ密度

トランジスタ密度は、単位面積あたりに製造されるトランジスタの数であり、通常は平方ミリメートル（mm ²）あたりのトランジスタ数で測定されます。トランジスタ密度は通常、半導体ノード（半導体製造プロセスとも呼ばれる）のゲート長と相関しており、通常はナノメートル（nm）で測定されます。2019年現在、トランジスタ密度が最も高い半導体ノードはTSMCの5ナノメートルノードで、平方ミリメートルあたり1億7,130万個のトランジスタがあります（これは、トランジスタ間の間隔が76.4 nmに相当し、相対的に意味のない「5nm」よりもはるかに大きいことに注意してください）^[393]^[update]

MOSFETノード
