標準モジュラーシステム

標準モジュラーシステム（SMS）は、1950年代後半にIBMが開発した標準トランジスタ回路基板とマウントラックのシステムで、もともとはIBM 7030 Stretch向けに開発された。^[1]これらはIBMの第2世代コンピュータ、周辺機器、7000シリーズ、1400シリーズ、1620で使用された。SMSは1964年にSystem/360で導入されたソリッドロジックテクノロジー（SLT）に取って代わられたが、1970年代を通じてレガシーシステムで使用され続けた。

System/360 の一部であるが、第 2 世代の設計から採用された多くの IBM 周辺機器は、新しい SLT の代わりに SMS 回路を引き続き使用しています。これらには、240x シリーズのテープ ドライブとコントローラ、2540 カード リーダー/パンチ、1403N1 プリンタ、および1403 と 2540 用の2821 統合制御ユニットが含まれます。System/360 周辺機器で使用されるいくつかの SMS カードには、SLT タイプのハイブリッド IC が搭載されています(右図を参照)。

SMS カードは、片面紙エポキシプリント基板に取り付けられた個別のコンポーネントで構成されています。シングル幅カードは、幅 2.5 インチ、高さ 4.5 インチ、厚さ 0.056 インチで、16 ピンの金メッキ エッジ コネクタが付いています。ダブル幅カードは、幅 5.375 インチ、高さ 4.5 インチで、16 ピンの金メッキ エッジ コネクタが 2 つ付いています。最初のエッジ コネクタの接点にはA～R ( IとOは省略)、 2 番目のエッジ コネクタにはS～Z、1～8 のラベルが付いています。

カードはカード ケージ バックプレーンに差し込まれ、エッジ コネクタ コンタクトはワイヤ ラップピンに接続されます。電源バス ラインを除き、すべての相互接続はワイヤ ラップ接続で行われます。バックプレーンのワイヤ ラップ接続は、主に工場で自動化された装置を使用して行われましたが、ワイヤ ラップ技術により、顧客エンジニアによるエンジニアリング変更の現場でのインストールが容易になりました。

一部のカード タイプは、「プログラム キャップ」(15 個の接続部を持つダブル レールの金属ジャンパー バー) を介してカスタマイズできます。このキャップを切断して回路構成を変更できます。「プログラム キャップ」付きのカード タイプは、標準構成用にあらかじめ切断されており、カスタマー エンジニアが現場で異なる構成を必要とする場合は、必要に応じて追加の切断を行うことができます。この機能は、カスタマー エンジニアが顧客のサイトに持ち込む必要のあるさまざまなカード タイプの数を減らすことを目的としています。

カード タイプは、カードにエンボス加工された 2 ～ 4 文字のコードです (例: MX、ALQ )。カードに「プログラム キャップ」がある場合、コードは 2 文字のカード タイプ コードと 2 文字の「キャップ接続」コードに分割されます (例: AK ZZ )。

SMS が最初に開発されたとき、IBM は、数百種類の標準カード タイプのセットがあれば十分で、設計、製造、サービスが簡単になるだろうと予想していました。残念ながら、この予想はあまりにも楽観的すぎたことが判明し、SMS カードの種類の数はすぐに 2,500 種類をはるかに超えるまでに増加しました。増加の理由の 1 つは、カードが使用されるさまざまなシステムの要件を満たすために、アナログ回路だけでなく複数のデジタル ロジック ファミリ(ECL、RTL、DTL など)が実装されたことです。

•

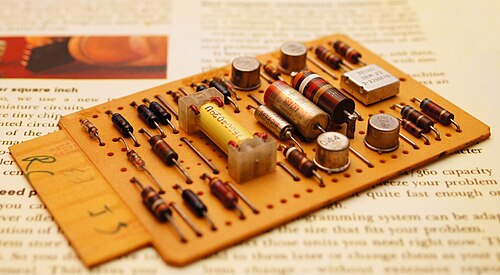

  IBM 1401 からの SMS カード
•
  同じSMSカードの回路側
•
  SMSカード、表面
•
  SMSカード、裏面
•

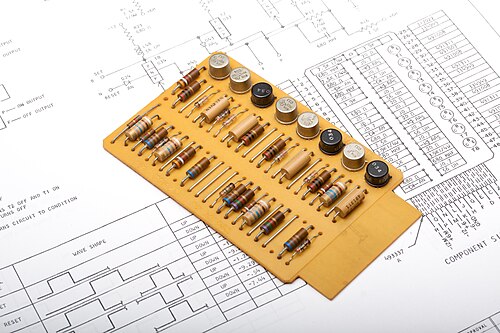

  IBM 1401 からの SMS カード
•
  IBM 1401 カードケージ
•

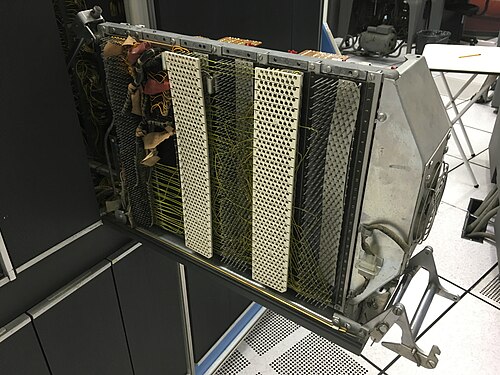

  ワイヤーラップ バックプレーンは1401カードケージと同じ
•
  IBM 7070 カードケージ
