現代の地図作成において、地形図または地形シートは、等高線（等高点を結ぶ線）を用いて地形の特徴を詳細かつ定量的に表現した地図の一種ですが、歴史的にはさまざまな方法が用いられてきました。伝統的な定義では、地形図は自然の特徴と人工の特徴の両方を示す必要があります。[ 1 ]地形測量は通常、体系的な観測に基づいて行われ、 2 枚以上の地図シートを組み合わせて全体の地図を形成する地図シリーズとして発行されます。地形図シリーズは、使用される地図記号の範囲、および地図投影法、座標系、楕円体、測地基準を定義する標準的な測地フレームワークを含む共通の仕様を使用します。公式の地形図は、国家グリッド参照システムも採用しています。
カナダ天然資源省は、地形図について次のように説明しています。[ 2 ]
これらの地図は、地形（地勢や地形）、水系（湖や河川）、森林被覆、行政区域、人口密集地域、交通路や交通施設（道路や鉄道を含む）、その他の人工構造物を詳細に描写している。
他の著者は、地形図を別の種類の地図と対比させることで定義しています。地形図は、広い地域をカバーするより小さな縮尺の「地誌図」 [ 3 ] [ 4 ]、標高を示さない「平面図」 [ 5 ]、特定のトピックに焦点を当てた「主題図」 [ 6 ]とは区別されます。
しかし、日常的な言葉遣いでは、地形（等高線）の表現が一般的にこのジャンルを定義すると考えられており、地形を示す小規模な地図でさえ、一般的に（技術的な意味では誤って）「地形図」と呼ばれている。[ 4 ]
地形学の研究または学問分野は、地形のあらゆる自然および人工の特徴を考慮に入れる、はるかに広い研究分野です。地図は、地形に関する観察を記録した最初の成果物の一つでした。 [ 7 ]
地形図は地形測量に基づいて作成されます。大規模な測量が行われるこれらの測量は、地形学の古い意味での地形測量と呼ばれ、さまざまな標高と地形を示します。[ 8 ]これは、主に土地と行政の境界を示す古い地籍測量とは対照的です。国全体の最初の複数シート地形図シリーズであるCarte géométrique de la Franceは、1789年に完成しました。[ 9 ] 1802年に東インド会社によって開始され、1857年以降イギリス領インド帝国に引き継がれたインド大三角測量は、より大規模な成功と、100マイル以上離れた地点からヒマラヤの山頂の高さを正確に決定したことで注目に値します。[ 10 ]
地形測量は、戦闘計画や防御陣地の構築を支援するために軍によって作成された（これが英国の陸地測量局の名称と歴史である）。そのため、標高情報は極めて重要であった。[ 11 ]
地形図シリーズは進化するにつれて、近代国家においてインフラ整備や資源開発の計画における国家資源となった。米国では、陸軍工兵隊と内務省が共同で行っていた国家地図作成機能は、1879年に新設された米国地質調査所に移管され、それ以来現在に至っている。[ 12 ] [ 13 ]

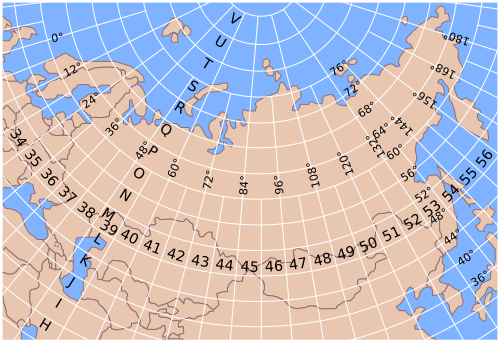

1913年、国際世界地図作成計画が始まった。この計画は、地球上の主要な陸地すべてを100万分の1の縮尺で地図化し、約1000枚の地図にまとめることを目的としていた。各地図は緯度4度、経度6度以上をカバーし、境界線を除いて 高さ44cm、幅は（緯度によって）最大66cmであった。この計画は最終的に頓挫したが、現在も使用されている索引システム を残した。
1980年代までに、標準化された地形図の集中印刷は、中程度のスキルを持つエンドユーザーがコンピュータ上で任意の内容、範囲、縮尺の地図を表示または印刷するために使用できる座標データベースに取って代わられ始めました。たとえば、米国連邦政府のTIGERイニシアチブは、連邦、州、地方の政治的境界と国勢調査の調査区域、道路、鉄道、水域の相互リンクされたデータベースをコンパイルし、道路区間内の番地を特定する機能をサポートしました。TIGERは1980年代に開発され、1990年以降の10年ごとの国勢調査で使用されました。デジタル標高モデル（DEM）もコンパイルされ、最初は地形図と航空写真の立体視解釈から、その後は衛星写真とレーダーデータから作成されました。これらはすべて税金で資金提供された政府プロジェクトであり、国家安全保障上の理由で機密扱いされていなかったため、データセットはパブリックドメインにあり、料金やライセンスなしで自由に使用できました。
TIGERとDEMデータセットは地理情報システムを大幅に容易にし、座標として与えられた場所に関するコンテキストを提供することで、全地球測位システムをより便利にした。初期のアプリケーションは、革新的な測量機器や専門家が管理する機関レベルのGISシステムなど、主に専門的な形態であった。1990年代半ばまでに、2次元および3次元のオンラインマッピング、GPSと携帯電話および自動車ナビゲーションシステムの統合など、ますますユーザーフレンドリーなリソースが登場した。2011年現在、標準化された中央印刷の地形図の将来はやや不透明である。[ 14 ] [ 15 ]
地形図は現代において、あらゆる種類の地理的計画や大規模建築、地球科学やその他の多くの地理学分野、鉱業やその他の地球関連の事業、土木工学、ハイキングやオリエンテーリングなどのレクリエーションなど、多岐にわたる用途で利用されています。
地形図を読み解くには練習とスキルが必要です。これには、地図上の特徴を識別する方法だけでなく、等高線を解釈して崖、尾根、谷などの地形を推測する方法も含まれます。地図の読み方の訓練は、オリエンテーリング、スカウト活動、軍隊などでよく行われます。[ 16 ]
地図上に示されているさまざまな特徴は、慣習的な記号やシンボルで表されます。たとえば、色は道路の分類を示すために使用できます。これらの記号は通常、地図の余白、または別途発行された特性シートで説明されています。[ 17 ] [ 18 ] [ 19 ]
地形図は、等高線図または地形図とも呼ばれます。アメリカ合衆国では、主要な国別地図シリーズが厳密な7.5分グリッドで構成されていることから、地形図はしばしばクワッドまたはクワッドラングルと呼ばれます。
地形図では、地形、つまり土地の等高線は、慣習的に等高線によって示されます。等高線とは、同じ標高（等高線）の隣接する点を結んだ曲線です。言い換えれば、標高100mの線上のすべての点は、平均海面から100mの高さにあるということです。
これらの地図には通常、等高線だけでなく、主要な河川やその他の水域、森林被覆、市街地や個々の建物（縮尺による）、そして河川の流れの方向などのその他の特徴や興味深い地点も示されています。
ほとんどの地形図は、ステレオプロッターを用いた航空写真の測量解析によって作成されました。現代の地図作成では、ライダーやその他のリモートセンシング技術も用いられています。古い地形図は、従来型の測量機器を用いて作成されていました。
地形図の地図作成様式（内容と外観）は、各国の地図作成機関によって大きく異なります。地形図の記号体系には、特にヨーロッパ諸国の中縮尺地図において、美的伝統と慣習が残っています。[ 20 ]
地球のほぼ全陸地表面は1:1,000,000の縮尺で地図化されているが、中規模および大規模の地図作成は一部の国では集中的に行われているものの、他の国ではそれほど進んでいない。[ 21 ]いくつかの商業ベンダーが国際地形図シリーズを提供している。
2007/2/EC欧州指令によれば、欧州連合加盟国の国家地図作成機関は、公式地図シリーズの検索、閲覧、ダウンロードのための公開サービスを提供しなければならない。[ 22 ]これらの機関が作成した地形図は、クリエイティブ・コモンズ・ライセンスなどの再利用を許可するフリーライセンスの下で利用可能である。[ 23 ]
