ハッチ( / ˈ h æ ʃ ʊər z / ) は、地形を表現する古い方法です。斜面の方向を示し、その厚さと全体的な密度によって、全体的な傾斜の感覚を提供します。数値ではないため、等高線ほど科学的調査には役立ちませんが、地形の非常に具体的な形状を効果的に伝えることができます。陰影付けの一種ですが、陰影付き地図で使用されるものとは異なります。

1799年、オーストリアの地形学者ヨハン・ゲオルク・レーマンがハッチングによる地形表現を標準化した。^[1]ハッチングは陰影などの他の地形表現方法と組み合わせることができ、その結果、陰影付きのハッチング地図ができる。このような地図の例として、スイスのデュフール地図がある。^[2]エミール・フォン・シドーは、低地を緑、高地を茶色にする色付きのハッチングを使った地図をデザインした。

ハッチとは、最も急な斜面の方向（斜面方向）に引かれたストローク（短い線分または曲線）のことです。^[1]急な斜面は太くて短いストロークで表され、緩やかな斜面は細くて長く間隔の広いストロークで表されます。非常に緩やかな斜面や丘の頂上のような平坦な部分は、通常空白のままにされます。

ハッチは伝統的に単色で、通常は黒、灰色、または茶色です。中間色の背景色にハッチに 2 つの補色を使用すると (例: 灰色の地図色に黒と白の線)、レリーフが照らされているかのような陰影効果が得られます。

ハッチングは海岸線や湖などの水域を表現するためにも使用され、その場合には細い平行線で構成されます。^[3]

GRPローレンス（1979）によれば、地図上にハッチングで地形を表現する際には、6つのルールに従う必要がある。^[4]

1. ハッチは最も急な勾配の方向に描かれます。
2. ハッチは方向に対して垂直に一列に並んでいます。
3. 各ストロークの長さと太さは、その方向に沿った高さの勾配を表します。短くて太いストロークは短くて急な傾斜を表し、長くて細いストロークは長くて緩やかな傾斜を表します。
4. 行内のストロークは等間隔で配置されます。
5. 行内の線の太さは同じです。
6. 地図が照らされている場合、照らされた側の線は細くなり、間隔が広くなります。

スイスの地図製作者エドゥアルト・イムホフは同様の5つのルールを設定しました。^[5]

1. ハッチは最も急な勾配の方向に沿って進みます
2. ハッチは水平方向に並んでいる
3. ハッチの長さは、ある間隔の想定輪郭間の局所的な水平距離に対応する。
4. 急勾配の場合はハッチ幅が厚くなります
5. ハッチ密度はマップエリア全体で一定に保たれます。

照明が垂直の場合は、ルール 5 が維持されます。斜め照明の場合は、このルールは省略されます。上記のルールは、大縮尺の地図に適用されます。描かれる地図が小縮尺の地図 (Imhof によると 1:500 000 未満) の場合は、より示唆に富んだ表現を得るためにルールを緩和することができます。

ハッチは今日でも、大縮尺の地図で傾斜を示すために、またイギリス陸地測量部地図や、さまざまな国の地形図で道路や鉄道の切通しや盛土を示すために使用されています。イギリス陸地測量部地図では、ハッチは上部に短い底辺があり、常に下向きの長い三角形になっています。盛土は、周囲に線が引かれることでさらに識別されます。

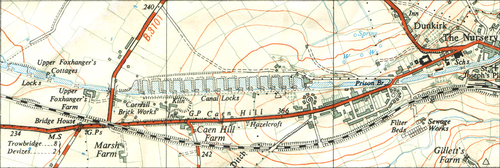

陸地測量局の地図上のハッチング。鉄道が切土や盛土を通過すると向きが変わる。
