| 9K33 オーサ( NATO 報告名: SA-8 Gecko、SA-N-4 Gecko) | |
|---|---|
 改良型9K33M3 Osa-AKMの輸送・発射・レーダー車両である9A33BM3 。 | |
| タイプ | 6×6水陸両用SAMシステム |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1971年～現在 |
| 使用 者 | 現在および過去の運営者の一覧を参照してください |
| 戦争 | 2025年 インド・パキスタン紛争 |
| 製作履歴 | |
| デザイナー | NII-20研究所 |
| デザイン | 1960年～1972年 |
| メーカー | ズナミヤ・トゥルダ・プラント |
| 制作 | 1970～1988年[ 3 ] |
| いいえ 。 | 1,200 [ 4 ] |
| バリエーション | OSA-A、OSA-AK、OSA-AKM、OSA-M |
| 仕様（OSA-AKM） | |
| 質量 | 17.5トン |
| 長さ | 9.14 メートル（30 フィート0 インチ） |
| 幅 | 2.75 メートル（9 フィート0 インチ） |
| 身長 | 4.20 m (13 フィート 9 インチ) (レーダーマスト収納時) |
| クルー | 兵士5人 |
主武装 | 6 9M33、9M33M1、9M33M2 または 9M33M3 ミサイル |
| エンジン | D20K300ディーゼル |
| 最低地上 高 | 400 mm (16 インチ) |
運用範囲 | 500 km (311 マイル) [ 5 ] |
| 最高速度 | 80 km/h (50 mph) 8 km/h (5.0 mph) (水泳) |
9K33 Osa（ロシア語: 9К33 «Оса»、英語: " wasp "、NATO 報告名SA-8 Gecko ）は、 1960 年代にソビエト連邦で開発され、1972 年に実戦配備された、機動性に優れ、低高度で短距離の戦術地対空ミサイルシステムである。輸出バージョンの名称はRombである。[ 6 ]
Osaは、単一の車両に独自の交戦レーダーを搭載した初の移動式防空ミサイルシステムであった。
9K33の全バージョンは、航空機を単独で、または連隊監視レーダーの支援を受けて探知、追跡、迎撃できる一体型車両9A33輸送起立発射レーダー（TELAR）を搭載している。6輪輸送車両BAZ -5937は完全な水陸両用で、空輸も可能である。道路走行距離は約500kmである。
9K33 Osa TELARの1S51M3-2レーダーシステムは、 NATOコードネーム「ランドロール」を与えられた。これは海軍の「ポップグループ」レーダーシステムから派生したものだが、安定化システムを必要としないため小型化されている。改良型システムであるOsa-AKM（NATO報告名SA-8B「ゲッコー」Mod 1）は、1980年にドイツで初めて確認された。これは発射装置の構成が改良され、リブ付きコンテナに6発のミサイルを搭載していた。
このシステムは周波数可変型モノパルス式であると報告されている。アレイ上部に設置された楕円回転監視アンテナはHバンド（6～8GHz ）で動作し、 ほとんどの目標に対して30kmの捕捉範囲を持つ。その下、アレイ中央には大型パルスJバンド（14.5GHz ）交戦アンテナが設置されており、最大追跡範囲は約20kmである 。
追跡レーダーアンテナの両側には、ミサイルを追跡するための小型のJバンドパラボラアンテナが取り付けられている。その下には、発射直後のミサイルを捕捉するためにIバンドアップリンク捕捉ビームを発信する小型の円形アンテナがある。アレイの最後のアンテナは、Iバンドアンテナの両側に取り付けられた2つの小型の白い長方形アンテナで、ミサイルへのコマンドアップリンクに使用される。この2つのアンテナシステムにより、「ランドロール」レーダーは、単一の目標に対して最大2発のミサイルを同時に制御することができる。
2発のミサイルは異なる周波数で誘導できるため、電子妨害（ECM）をさらに困難にすることができる。9Sh33電気光学トラッカーは追跡レーダーの上部に取り付けられており、メインの追跡レーダーがECMによって妨害された場合に目標を追跡するために使用される。
9K33砲兵中隊は、9A33B TELAR車両4両と、 BAZ-5939シャーシにミサイル再装填装置とクレーンを搭載した9T217トランスローダー車両2両で構成されている。TELAR1両あたりの再装填時間は5分と報告されている。
TELARに加えて、各連隊には9V914レーダーコリメーション車両（当初はBAZ-5938シャーシに搭載されていたが、現在はZiL-131トラックに搭載されていることが多い）が配備されており、TELARのレーダーシステムの調整を支援し、正確な目標追跡と交戦を保証する。
9K33M3は有線誘導ミサイルも使用可能で、これはおそらく無線指令誘導が正常に機能しない可能性のある、電子妨害（ECM）が多用される環境で使用するためだろう。
| 9M33 | |
|---|---|
 9M33M3ミサイル | |
| タイプ | 地対空ミサイル |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1971年～現在 |
| 使用 者 | 現在および過去の運営者の一覧を参照してください |
| 製作履歴 | |
| デザイナー | MKB「ファケル」 |
| デザイン | 1960年～1972年 |
| メーカー | ズナミヤ・トゥルダ・プラント |
| 制作 | 1970年～1988年 |
| バリエーション | 9M33、9M33M1、9M33M2、9M33M3、9A33BM3 |
| 仕様（9K33M3 [ 7 ]） | |
| 質量 | 170 kg (370 lb) |
| 長さ | 3,158 mm (10 フィート 4.3 インチ) |
| 直径 | 209.6 mm (8 インチ) |
| 弾頭 | フラグHE |
| 弾頭 重量 | 15 kg (33 lb) [ 8 ] |
爆轟機構 | 接触と近接 |
| 推進剤 | 固体燃料ロケットモーター |
運用範囲 | 15キロメートル（9.3 マイル） |
| 飛行高度 | 12,000メートル（39,000 フィート） |
| ブースト時間 | 2秒間ブーストした後、15秒間持続 |
| 最高速度 | 1020 m/s (マッハ2.9) |
ガイダンスシステム | RF CLOS |
ステアリングシステム | 二段推力ロケットモーター |
| 正確さ | 5メートル |
発射プラットフォーム | 9P35M2 |
初期型の交戦距離は約2～ 9km（1.3～5.6マイル）、交戦高度は50～5,000m（164～16,400 フィート）です。9M33M2 「オサA」ミサイルは、射程を1.5～10km （1～6.2マイル）、交戦高度を25～5,000m（82～16,400 フィート）に拡張しています。9M33M3ミサイルは、交戦高度範囲を10～12,000m（33～42,500 フィート）に大幅に拡大し、射程距離も約15km（9マイル）に延びています 。しかし、ミサイルのレーダー追跡の限界など、他の要因により、このシステムはより長距離の目標を攻撃することはできません。このシステムは、あらゆる天候下で主にジェット機やヘリコプターを攻撃するために設計されています。
9M33ミサイルは全長3.158m （10.3 フィート）、重量126kg （278 ポンド）で、指令誘導方式を採用しています。強力なECM環境向けに、バックアップ用の低照度光学追跡システムが利用可能です。最新の9M33M3ミサイルは、射程範囲の拡大と弾頭の大型化のために、総重量が170kg （375ポンド）に増加しています。推進は、二段推力の固体燃料ロケットモーターによって行われます。両バージョンとも、ミサイル速度は約マッハ2.4（ピーク時マッハ3程度）で、最大目標交戦速度は、オリジナルの9M33ミサイルで約マッハ1.4、9M33M2/M3ミサイルでマッハ1.6です。9M33 /M2バージョンの弾頭重量は19kg（42ポンド）ですが、ヘリコプターに対する性能向上のため、M3バージョンでは40kg（88ポンド）に増加しています。全バージョンに衝撃信管と近接信管が搭載されています。
各TELARは、1つの目標に対して同時に2発のミサイルを発射および誘導することができます。命中確率は、Osaで0.35～0.85、Osa-AKおよびOsa-AKMで0.55～0.85とされています（おそらく目標の向き、速度、機動性、レーダー断面積によって異なります）。反応時間（目標探知から発射まで）は約26秒です。移動からの交戦準備時間は約4分、ミサイルの再装填には約5分かかります。4基のTELARからなる各砲兵隊には通常、3発ずつ18発のミサイルを搭載した2台の再装填車両が同行し、ミサイルの移動を補助するために再装填車両にはクレーンが搭載されています。
発射時、ブースターモーターは2秒間燃焼し、レーダーが極めて短い距離（約1.6km ）でミサイルを捕捉・制御できるようにする。サステナーモーターは15秒間燃焼し、ミサイルをマッハ2程度の最高速度にまで加速させる。発射後は、ミサイルは飛行全体を通して指令誘導され、弾頭は近接信管または指令信管によって起爆される。この弾頭は、低高度においてF-4ファントムIIサイズの標的に対して5mの致死半径を持つとされている。
ソビエト連邦／ロシアで製造されたこのシステムは、キューバ、ギリシャ（旧東ドイツ）、ポーランド、シリア、エクアドル、イラクなど多くの国に輸出された。
1982年のレバノン戦争では、ベッカー渓谷のシリアのSAMサイトに対する大規模な空爆作戦によりシリアの防空網が壊滅し、シリア軍はオサを配備した。SEAD任務中のF-4ファントムが1982年7月24日にオサシステムによって撃墜された。WSO（後部座席）のアハロン・カッツは死亡したが、パイロットのギル・フォーゲルは生き残り、2年間シリア軍の捕虜となった。[ 9 ]
1980年代後半、キューバはアンゴラ南部に複数の9K33 Osa部隊を配備し、南アフリカの 短距離における制空権に大きな脅威を与えた。 [ 10 ]南アフリカ第61機械化大隊グループは、 1987年10月3日、クイト・クアナバレの戦いで、無傷の9K33 Osa対空ミサイルシステムを鹵獲した。これは、ワルシャワ条約機構加盟国以外の軍がこのようなシステムを保有した初めての事例であり、西側諜報機関がソ連圏の重要な兵器システムを調査する機会となった。[ 11 ]
イラクは1991年の湾岸戦争中にオサシステムを配備した。ソ連は、オサはZSU-23-4シルカと並んでトマホーク巡航ミサイルを撃墜するのに最も効果的なシステムであり、オサ兵器の命中による撃墜が複数あると主張した。[ 12 ]
このシステムは、2008年のロシア・グルジア戦争において、グルジア軍とロシア軍双方によって使用された。
リビアは9K33 Osaを配備したが、 2011年のリビア内戦中にNATOの空爆で一部が破壊された。[ 13 ]
2012年10月、反政府勢力リワ・アル・イスラム（翌年ジャイシュ・アル・イスラムに改名）の戦闘員が、ダマスカスの東グータで運用中の9K33オサ移動式地対空ミサイル3基を鹵獲した。その後数年間で、少なくとも6発のミサイルが同地域上空を飛行するシリア・アラブ空軍のヘリコプターに向けて発射された。2013年7月29日にはMi-8/17が破壊されたとみられ、その後数ヶ月のうちに2回目の発射があったが、その結果は不明である。2014年1月16日にはMi-17が撃墜され、2日後には別のミサイルが目標を外れた。2014年3月にジャイシュ・アル・イスラムが公開した日付不明のビデオには、Mi-8/17の近くで9M33ミサイルが爆発する様子が映っていた。 2015年10月と12月に、ロシア国防省は、自軍が東グータの反乱軍が運用するオサシステムを破壊したと主張した。2016年6月26日にミサイルがMi-25に大ダメージを与え、ダマスカス国際空港に緊急着陸を余儀なくされるまで、それ以上の発射は報告されなかった。[ 14 ] 2018年4月にシリア・アラブ軍が東グータを奪還した際、ジャイシュ・アル・イスラムのオサシステムはすべて奪還されたか、破壊された可能性が高い。
2019年11月29日、ロシアの情報筋は、フーシ派が発射したソ連製の9K33 Osaがイエメンでサウジアラビア陸軍航空隊のAH-64アパッチを撃墜したと推測した。[ 15 ] [ 16 ]イエメンもイランも9K33 Osaを自国の軍隊に保有しておらず、フーシ派が運用していることが知られているシステムは、2段式ロケットエンジンを使用するソ連製の2K12 Kub地対空ミサイルシステムと、どちらも単段式ロケットエンジンを使用する空対空ミサイルR-73とR-27Tに基づいている。 [ 17 ]
アルメニア防空軍は、2020年のナゴルノ・カラバフ紛争中に9K33 Osaミサイルシステムを広範囲に使用した。戦争開始当初、アゼルバイジャン軍が公開した複数のビデオには、アルメニアの9K33 Osaおよび9K35 Strela-10車両がBayraktar TB2武装ドローンによって破壊される様子が映っていた[ 18 ] [ 19 ]。その後数週間で、戦場で発見された車両の多くが破壊された[ 20 ] 。ナゴルノ・カラバフ紛争中、アルメニア軍の9K33 Osaミサイルシステム12基がアゼルバイジャンのBayraktar TB2によって破壊された[ 21 ] 。 2020年10月4日、アゼルバイジャン空軍のSu-25戦闘機が、フズリのアルメニア陣地を標的にしていた際に、おそらく9K33 Osaによってアルメニア軍に撃墜された。パイロットのザウル・ヌディラリエフ大佐は墜落で死亡した。アゼルバイジャン当局は2020年12月に損失を認めた[ 22 ] [ 23 ]。9K33オサ車両は、アゼルバイジャンの防空網制圧（SEAD）任務を生き延びるために、受動的探知と射撃して逃げる戦術を使用していた可能性がある[ 24 ] 。
ロシアとウクライナはともに9K33 Osaシステムを保有している。
2019年3月30日、ドンバス戦争中に、ウクライナ統合軍はOsa-AKM地対空ミサイルシステムとZhitel R330Zh自動妨害システムを破壊したと報告した。[ 25 ]
ウクライナ空軍の上級筋は、2022年春のロシア侵攻の初期段階で、一部のOsaおよびBukシステムがKh-31PおよびKh-58対レーダーミサイルによって破壊されたと述べた。[ 2 ]侵攻後、ワシントン・ポストは、米国がウクライナに追加のOsaシステムを送っていると報じた。[ 26 ]ポーランドも2022年にウクライナに非公開の数のシステムを提供した。[ 27 ]
2024年12月、ウクライナ陸軍の全部隊が、9M33ミサイルの在庫減少に対応して、R-73空対空ミサイルを発射できる改良型をオサに受け取ったことが明らかになった。 [ 28 ]
2025年12月16日現在、OSINTウェブサイトOryxは、ロシアによる9K33の損失34件とウクライナによる損失23件を写真またはビデオで記録している。[ 29 ] [ 30 ] The War Zoneは、 Oryxは視覚的に確認された損失のみを集計しているため、損失数はさらに多い可能性があると指摘している。[ 28 ]
インド陸軍は、2025年の印パ紛争中に統合防空システムの一部としてオサ連隊を運用した。紛争後にアジアン・ニュース・インターナショナルが撮影した映像には、オサ連隊がトルコ製のYiha-IIIなどの低空飛行するパキスタンのドローンを多数撃墜したとされている様子が映っている。[ 31 ]
PPRU-M1 (PPRU-M1-2) は、9K33 Osa およびTor ミサイルシステム、2K22 Tunguska、9K35 Strela-10、9K38 Iglaを含む混合防空部隊の移動式指揮センターです。[ 32 ]
2019年、ポーランドはオサ川流域全体の環境改修に着手した。これらの工事はWZUグルジョンツに委託された。総費用は約4000万～5000万ユーロである。[ 39 ] [ 40 ] [ 41 ] [ 42 ]
アンゴラ– 2024年時点で15位[ 43 ]
アルメニア[ 44 ]
アゼルバイジャン– Osa-1T規格にアップグレード[ 45 ]
ベラルーシ[ 46 ]
ブルガリア- 2024年時点で24位[ 47 ]
キューバ[ 48 ]
ドイツ– 東ドイツの備蓄からOPFOR訓練用に保持された不明数[ 49 ]
エクアドル- 2024年時点で10機、空軍が運用[ 50 ]
ジョージア州- 2024 年時点で 8 オサ-AK およびオサ-AKM [ 51 ]
ギリシャ– 2024年時点で38 Osa-M [ 52 ]アルメニアへ移送中[ 53 ]
インド– 2024年時点で50以上のOsa-AKM [ 54 ]
ポーランド- 2024年時点で64。[ 55 ] Osa-AKM-P1規格に近代化[ 56 ]
ルーマニア– 2024年時点で16位[ 57 ]
ロシア– 2024年時点で、陸軍が390丁のOsa-AKMを使用し、海軍歩兵が20丁使用している[ 58 ]。
スーダン[ 59 ]
シリア[ 60 ]
トルクメニスタン– 2024年時点で40 [ 61 ]

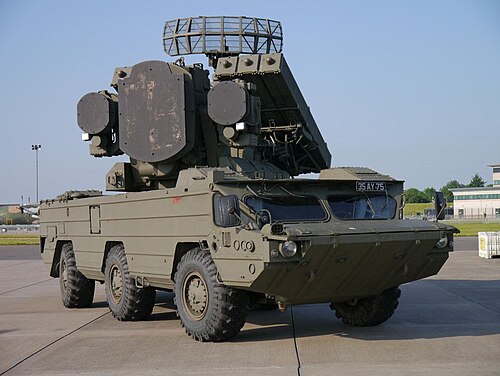

イギリス– ドイツとポーランドの余剰品から入手した5つのシステム（登録番号35AY74～35AY78）は、RAFスペードアダム基地を拠点とするRAF脅威伝達飛行隊によって運用されている[ 62 ] [ 63 ] [ 64 ]。
ウクライナ– IISSの推定では、2024年には65基のOSA-AKMを保有している。[ 65 ]ロシアによるウクライナ侵攻中にポーランドから不明数のシステムを受け取った。[ 66 ]
アルジェリア[ 5 ]
アルツァフ− 2023 年のナゴルノ・カラバフ衝突後にアゼルバイジャンが占領[ 67 ]
クロアチア[ 5 ]
チェコスロバキア– 1992年に40。[ 68 ]チェコ共和国に引き継がれた[ 5 ] チェコ共和国[ 5 ]
東ドイツ- 1981年から1985年の間にソ連から41機を受領。ドイツ再統一後、12機をギリシャに売却。[ 69 ]
イラク– 1982年から1985年の間にソ連から50システムが納入された。[ 70 ]また、鹵獲したクウェートのユニットも含まれる。
ヨルダン- 2017年に退役、52台が売りに出された。[ 71 ] 2020年以前に35台のOsa-AKがアルメニアに売却された。[ 72 ]
クウェート– 1980年代後半に購入。[ 73 ]湾岸戦争でイラク軍に占領された。
リビア– 1992年に陸軍が40機、防空司令部が50機使用、[ 68 ]第一次リビア内戦以前に運用されていた数は不明。[ 74 ]
セルビアとモンテネグロ[ 5 ]
南アフリカ- アンゴラから鹵獲。訓練に使用[ 12 ]
ソビエト連邦– 1991年に1000人以上。[ 68 ]後継国家に引き継がれた。
ユーゴスラビア- 1992年に20。[ 68 ]後継国家に引き継がれた[ 5 ]{{cite web}}: CS1 maint: 数値名: 著者リスト (リンク){{cite web}}: CS1メンテナンス: アーカイブサービスは非推奨になりました (リンク){{cite web}}: CS1メンテナンス: アーカイブサービスは非推奨になりました (リンク)
