| Kh-58 ( NATO報告名: AS-11「キルター」) | |
|---|---|
 ウクライナ空軍博物館のKh-58U | |
| タイプ | 空中発射型対レーダーミサイル、地対地ミサイル |
| 原産地 | ソビエト連邦/ロシア |
| サービス履歴 | |
| 使用中 | 1982年～現在[1] |
| 使用者 | ロシア、インド、アルジェリア、イラン[1] |
| 戦争 | |
| 生産履歴 | |
| 設計 | 1970年代 |
| メーカー | ラドゥガNPO |
| 仕様 | |
| 質量 | 650 kg (1,430 ポンド) [4] |
| 長さ | 480センチメートル（15フィート9インチ）[4] |
| 直径 | 38 cm (15.0 インチ) [4] |
| 翼幅 | 117センチメートル（46.1インチ）[4] |
| 弾頭 | 高性能爆薬[1] |
| 弾頭重量 | 149 kg (328 ポンド) [4] |
| エンジン | 固体ロケット[1] |
運用 範囲 | Kh-58: 最大 120 km (65 nmi) Kh-58U : 250 km (130 nmi) [1] Kh-58E: 46 ～ 200 km (25 ～ 110 nmi) [4] |
| 最高速度 | マッハ3.6 |
ガイダンス システム | パッシブレーダーシーカーを備えた慣性[1] |
発射 台 | Su-24M、[1] Mig-25BM、[1] Su-22M4、[4] Su-25TK、[4] Su-30MK [5] |
Kh -58（ロシア語：Х -58、NATO：AS-11「キルター」）は、射程距離120kmのソ連の対レーダーミサイル[アップデート]である。2004年時点で、 Kh-58U型は依然としてロシアとその同盟国の主力対レーダーミサイルであった。[1] Kh-31に取って代わられつつある。NATOの報告名は「キルター」である。
発達
ベレズニャク設計局は液体燃料のKh-28（AS-9「カイル」）とKSR-5 P（AS-6）対レーダーミサイルを開発していた。[5] 1967年にラドゥガと合併したため、ラドゥガは1970年代初頭に、新型Su-24M「フェンサー-D」攻撃機に搭載するKh-28の固体燃料後継機の開発契約を受注した。 [5]その結果、このプロジェクトは当初Kh-24と命名され、その後Kh-58となった。[要出典]
1980年代には、発射後のロックオン機能を備えた長距離型Kh-58Uが開発された。ソ連崩壊後、ラドゥガは輸出用にいくつかのバージョンを提供している。[5]
デザイン
これは、Su-24のL-086A「ファンタスマゴリアA」またはL-086B「ファンタスマゴリアB」目標捕捉システムと組み合わせて使用するように設計された。[1]達成される範囲は発射高度に大きく依存し、したがって、元のKh-58の範囲は、低高度から36 km、10,000 m（32,800フィート）から120 km、15,000 m（49,200フィート）から160 kmです。[1]
当時の他のソ連製ミサイルと同様に、Kh-58にはMIM-14 ナイキ・ハーキュリーズやMIM-104 パトリオットなどの特定の防空レーダーを標的とするように設計されたさまざまなシーカーヘッドを取り付けることができた。[5]
運用履歴
Kh-58は1982年にソ連軍のSu-24M「フェンサーD」に搭載された。[1] Kh-58Uは1991年にSu-24MとMiG-25BM「フォックスバットF」に搭載されて就役した。[1] Kh-58E型はSu-22M4とSu-25TKにも搭載可能だが、[4] Kh-58UShEは中国のSu-30MKK向けに設計されたものと思われる。[5]
Kh-58Uミサイルは、1987年11月にイラン・イラク戦争中にイラクのMiG-25BMによってイランのMIM-23Bホーク中隊に対して初めて戦闘に使用され、少なくとも1つのレーダーが無効化されました。1988年7月、イラク軍はアップグレードされたKh-58UとKh-31PをイランのウェスティングハウスADS-4低帯域および長距離早期警戒レーダーに対して使用し、2発のミサイルでスバシのレーダーサイトを破壊することに成功しました。[2]
2007年8月、ロシアのKh-58ミサイルがツィテルバニの町の近くにあるジョージアのレーダー施設に発射されたが、外れて不発に終わった。[6] [7] 2008年のロシア・ジョージア戦争中、ロシア軍は対レーダーミサイルを使用しなかったが、これはおそらくジョージアの防空軍がロシア機が射程内に入るまでレーダーシステムをオフにし、目標を捕捉して発射するまでレーダーシステムをオンに戻していたことと、2007年のジョージアのミサイル事件を受けてロシア空軍が対レーダーミサイル能力に自信を持てなかったためと考えられる。[6]
Kh-58は2022年のロシアのウクライナ侵攻でも使用された。ウクライナ空軍の幹部筋によると、戦争中に9K33 Osaと9K37 Bukシステムの一部がKh-31PとKh-58ミサイルによって破壊されたという。[3]
バリエーション
_(524-20).jpg/500px-MAKS_Airshow_2013_(Ramenskoye_Airport,_Russia)_(524-20).jpg)
- Kh-58 (Izdeliye 112) - Su-24M のオリジナルバージョン。
- Kh-58U - 射程距離が長く、発射後のロックオン機能を備えた改良型。
- Kh-58E - Kh-58Uの輸出バージョン[1] 。 1991年に初めて提供された。[5]
- Kh-58EM - 1990年代に輸出用に提供された別のバージョン。[5]
- Kh-58UShE（Uluchshennaya Shirokopolosnaya Exportnaya、「改良型、広帯域、輸出」の意） - 新しいレドームに新型広帯域シーカーを搭載し、Su-30MK向けに開発された。[5]
- Kh-58UShKE -スホーイSu-57の内部搭載用に折りたたみ式フィンを備えたバージョン。MAKS 2007で初めて公開されました。 [8] [9]
- Kh-58UShKE(TP) -赤外線紫外線シーカーを追加したバージョン。MAKS 2015で初めて公開されました。[10]
一部の西側筋は、Kh-58A は海軍レーダー用に最適化されているか、対艦ミサイルとして使用するためのアクティブ シーカー ヘッドを備えていると言及しており、これはおそらく Kh-58U の別名であると考えられます。

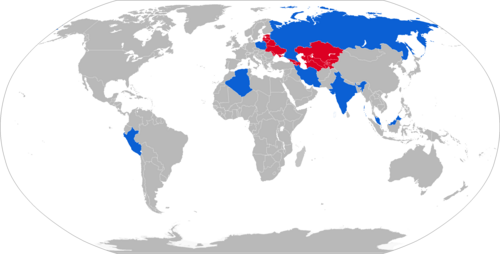

オペレーター
現在のオペレーター
- ベラルーシ空軍[11]
- インド空軍[1]
- イラン・イスラム共和国空軍[12] : 327
- カザフスタン防空軍[12] : 180
- ロシア航空宇宙軍[1]
- ウズベキスタン航空および防空軍[12] : 206
元オペレーター
.svg/500px-Flag_of_Iraq_(1963%E2%80%931991).svg.png){kind=small}
- イラク空軍[13]
- ソ連空軍[1]
- ウクライナ空軍[14] : 196
参照
- マーテルミサイル- 射程60kmの英仏共同開発
- AGM-88 HARM - 現在の米空軍の対レーダー兵器、射程距離150 km
