 トリアッティ技術博物館 | |
| 原産国 |  ソビエト連邦 |
|---|---|
| 紹介された | 1974 |
| タイプ | 監視/ターゲット捕捉 |
| 頻度 | 超短波 |
| 範囲 | 260キロ |
| 方位角 | 360度 |
| 力 | 900kW |
P -19 「ドナウ」（ロシア語：Дунай）1RL134 （西側ではNATO報告名 「フラットフェイスB」とも呼ばれる）は、旧ソ連によって開発および運用された2D UHF レーダーです。このレーダーは、ポーランドでは「レナータ」、旧ドイツ民主共和国では「ドゥナイ」という名前でも知られていました。[1]
発達
P -15レーダーはアップグレードされ、P-19「ドナウ」という新しい名称が与えられた。この新しいレーダーは国家試験を完了し、1974年からソ連防空軍に採用された。[2] P-19は以前のP-15と同様に低高度を飛行する航空機を探知するように設計されており、 S-125「ネヴァ」対空システム（NATO報告名SA-3「ゴア」）に関連付けられるようになった。 [3] P-19は以前のP-15と比較して、新しいマグネトロン送信機を含む新しい電子機器を備えていた。[4] P-19は現在でも運用されており、広く輸出された。多くの企業がレーダーの性能と信頼性を向上させ、時代遅れの部品を交換するためのアップグレードオプションを提供している[1]が、P-19はより新しいカスタシリーズのレーダーに取って代わられた。
説明

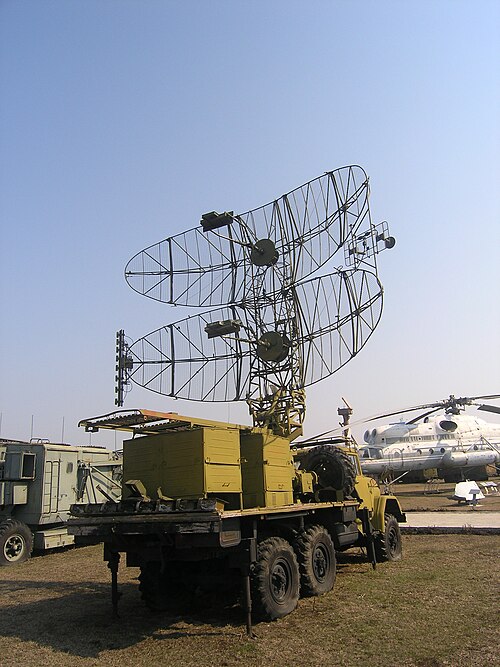

P-19 は、以前の P-15 レーダーの物理的特徴の多くを共有しています。P-19 は高機動性レーダーで、アンテナは単一のトラック (Zil-131) に搭載され、電子機器は 2 台目のトラックに収納されています。[5] P-19 は、送信と受信の両方を実現する2 つのオープン フレーム楕円 パラボラ アンテナを使用しており、各アンテナは P-15 と同様に単一のアンテナ フィードによって給電されます。レーダーは、アクティブ干渉を回避するために、4 つのプリセット周波数の 1 つに周波数をすばやくシフトできます。パッシブ干渉はコヒーレント ドップラー フィルターによって除去されます。 [1]方位は、機械的なスキャンによって決定され、付随する PRV-11 (NATO 報告名 "Side Net") は仰角を決定するために使用されます。[6] IFF用の二次レーダーは、通常、P-15 と組み合わせて使用され、通常は 1L22 "Parol" です。[5]チェコ共和国の軍隊は、P-19 を「優れた機械的パラメータ、簡単なメンテナンス、全体的な信頼性、多機能性」を備えていると説明しました。[1]この評価は、 1987年のチャド・リビア紛争中にチャドで捕獲されたレーダーに対するフランスの評価と一致しており、P-19は頑丈で、低高度探知に優れ、対抗手段に対する耐性が高いと評されている。[1]
バリエーション
P-19MA/P-190U [7] – 地上配備型長距離VHF監視レーダーP-180Uは、そのプロトタイプである類似のP-19の近代化後継機として提供される。リタックタック[8]（リトアニア）で生産された。
レーダー機能:
- COTS コンポーネントを最大限に活用する。
- 安定した、フェイルソフトなモジュール式ソリッドステート送信機。
- 内蔵テスト機器。
- 操作中に特別な調整は必要ありません。
- メンテナンスが大幅に簡素化されました。
- 所有コストを最小限に抑えるように設計されています。
近代化の結果、レーダーの検出性能が効率的に向上しました。近代化されたレーダーは、自動追跡機能と他のレーダー センサーからのデータ受信機能を備えています。データは、承認された形式でさまざまな通信チャネルを介して交換できます。
オペレーター
P-19は1974年からソ連で運用され、その後は旧式となったものの、ソ連崩壊後に後継国に引き継がれ、輸出され、現在も世界中で運用され続けている。
P19はデシメトリック波レーダーです。周波数は830～875MHzです。
