| 37mm自動防空砲M1939（61-K） | |
|---|---|

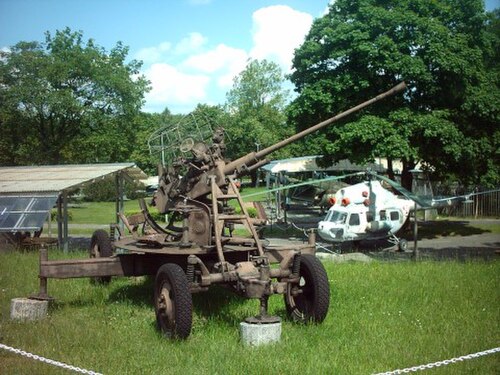

 サンクトペテルブルク砲兵博物館の61-K | |
| タイプ | 対空砲 オート キャノン |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用者 | ユーザーを見る |
| 戦争 | 第二次世界大戦 第一次インドシナ戦争 朝鮮 戦争 ベトナム戦争 ラオス 内戦 カンボジア内戦 カンボジア ・ベトナム戦争 中越戦争 ポルトガル植民 地戦争 ソマリア内戦 南アフリカ国境戦争 レバノン内戦 シリア内戦[1] イエメン内戦（2015年～現在） サウジアラビア主導のイエメン介入 ティグライ戦争 |
| 生産履歴 | |
| 生産 | 1939–1945 (ソ連) |
| 建造数 | 20,000（ソ連） |
| 仕様 | |
| 質量 | 2,100 kg (4,600 ポンド) |
| バレルの 長さ | 2.5メートル（8フィート2インチ）L/67 [2] |
| クルー | 8 [3] |
| シェル | 37 × 252 mmSR [4] [5] |
| シェル重量 | 730 g (1.61 ポンド) フラグ-T 770 g (1.70 ポンド) AP-T |
| 口径 | 37 mm (1.5 インチ) |
| 反動 | ハイドロスプリング[3] |
| キャリッジ | ツインアウトリガー付き四輪 |
| 標高 | −5°～85° |
| トラバース | 360° [2] |
| 発射速度 | 160～170回転 |
| 銃口速度 | 880 m/s (2,900 フィート/s) |
| 有効射程距離 | 4 km (13,000 フィート) (有効高度) |
| 最大射程距離 | 5 km (16,000 フィート) (最大高度) [2] |
.jpg/500px-%D0%A0%D0%B0%D1%81%D1%87%D0%B5%D1%82_%D0%B3%D0%B2%D0%B0%D1%80%D0%B4%D0%B8%D0%B8_%D1%81%D0%B5%D1%80%D0%B6%D0%B0%D0%BD%D1%82%D0%B0_%D0%A1%D0%92_%D0%9E%D0%B4%D0%B8%D0%BD%D0%BE%D0%BA%D0%BE%D0%B2%D0%B0_%D1%81%D0%B1%D0%B8%D0%BB_10_%D1%81%D0%B0%D0%BC%D0%BE%D0%BB%D0%B5%D1%82%D0%BE%D0%B2_%D0%9A%D1%80%D1%8B%D0%BC_(page_1_crop).jpg)
37mm自動対空砲M1939 (61-K)（ロシア語：37-mm автоматическая зенитная пушка образца 1939 года (61-К)）は、ソビエト連邦の37mm口径対空砲であり、1930年代後半に開発され、第二次世界大戦中に使用された。ソビエト連邦では、1950年代に陸上型がAZP S-60に置き換えられた。このタイプの砲は、東部戦線全体で急降下爆撃機やその他の低高度および中高度の標的に対して効果的に使用された。また、軽装甲の地上目標に対してもある程度有効であった。
発達
ソ連海軍は1935年にボフォース 25mm砲モデル1933を多数購入し、試験が成功したため、49-Kと名付けられた45mm版の開発が決定された。ソ連の主要設計者であるMNロギノフ、IAリャミン、LVリュリエフの指導の下での開発は成功したが、軍は45mm口径は自動野砲としては少々大きすぎると考えた。1938年1月、スヴェルドロフスクの第8砲兵工場に、同じ設計に基づく37mm砲の開発が命じられた。この任務は、工場の主任設計者ミハイル・ロギノフと助手レフ・ロクテフによって遂行された。新しい61-Kの射撃試験は1938年10月に実施された。
1940年に61-Kとボフォース40mm/56の競合射撃試験が実施されたが、両者の間に実質的な違いは見られなかった。
陸上版
この武器は当初、4輪のZU-7台車に単砲として搭載され、すぐに配備されました。最初の注文は900台でした。この銃は8人の乗組員によって操作されました。合計200発の弾丸が携行され、5発の弾丸が入ったクリップで銃に装填されました。ソ連の総生産数は約2万台で、1945年に終了しました。ただし、ポーランド、中国、北朝鮮でも生産されました。
徹甲弾（AP）の装甲貫通力は、射程500メートルで60°の均質圧延装甲（RHA）で37ミリメートル、射程1,500メートルで90°の均質圧延装甲（RHA）で28ミリメートルと報告されています。
海軍バージョン
海軍用砲は 70-K として生産され、ドイツがソ連に侵攻する前に多くの艦艇で半自動45 mm/46 21-Kに代わるものとして運用が開始されました。第二次世界大戦中には T301 クラスの掃海艇を含むソ連艦艇に大量に装備されました。70-K は 1955 年まで生産され、合計 3,113 台が製造されました。

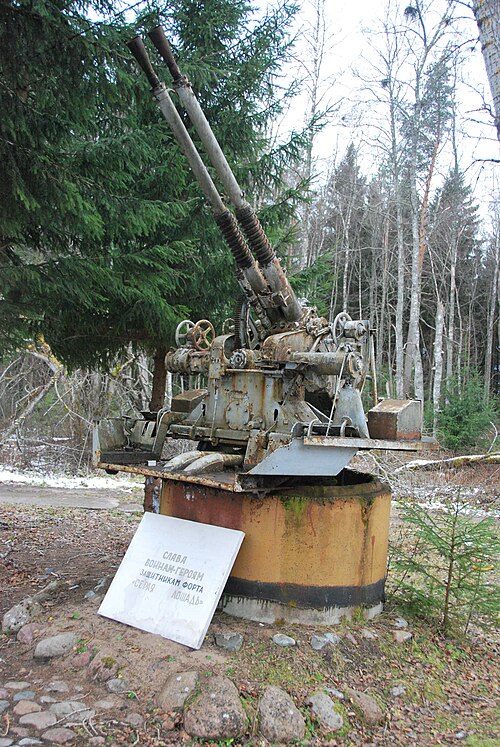

70-K の欠点の 1 つは、100 発発射するごとに砲身を交換する必要があったことです。これを改善するために、2 連装水冷式砲架 V-11 (キリル文字の音訳が異なるため、東ドイツとポーランドでは「W-11」と呼ばれていました) が 1946 年に配備され、1957 年まで生産されました。合計 1,872 個の V-11 砲架が製造されました。
その後、85口径100 mm (3.9インチ)対空砲の長型である45 mm/85が開発され、1954年に採用された。これは、ネウストラシムイ級、キルディン級、コトリン級 駆逐艦を含む多くのクラスの艦艇に連装砲塔および四連装砲塔で配備された。しかし、後にZIF-31 57 mm連装砲塔 に置き換えられた。
37 mm 連装砲は中国に輸出され、「65 式」として製造され、広く使用されました。砲塔ベースのバージョンは 1980 年代後半から製造され、「76 式」または H/PJA 76 と呼ばれました。
ZSU-37
ZSU -37は第二次世界大戦後期に開発され、 SU-76自走砲 の車体上の大型オープン砲塔に搭載された単装37mm砲であった。
仕様
- 反動長: 150～175 mm
弾薬
この砲は37×252SR砲弾を発射する。砲弾はワックス紙で裏打ちされた真鍮製の薬莢を使用し、KV-2U雷管を使用する。薬莢には鉛錫線の小片が含まれ、これは脱銅剤として機能し、発射体の駆動帯からの銅の蓄積を打ち消す。[7]この弾薬は中国、ロシア、エジプト、パキスタン、ユーゴスラビアを含む多くの国で生産されている。発射体自体はNS-37航空機砲によって発射されるものと同一である。爆発性の砲弾には点起爆信管が取り付けられているため、高速で移動する標的や小さな標的への攻撃には適していない。
バリエーション
- ノリンコ（中国語）
.jpg/500px-Bangladesh_Army_Air_Defence_Artillery_37mm_T-74_(23848577803).jpg)
- 55式- 単砲身37mm M1939のコピー
- 63式戦車- T-34の車台に垂直安定装置を備えた37mm連装砲を搭載。
- 65式- 37mm連装砲のコピー。
- 74式戦車- 発射速度がより高い65式戦車の改良型。
- タイプ 74SD – タイプ 800 レーザー コース ディレクター システムで運用するためにサーボ システムを取り外したタイプ 74。
- 79-III 型- 電気光学誘導装置と電動旋回・仰角装置を備えた 74 型の改良型。
- 76式- 37mm連装砲の海軍バージョン。
- P793 – 高度な二連装バージョン。電子光学式予測照準器を備え、発射速度が速く、銃身が長くなることで銃口速度が速くなります (1,000 m/s)。5 人または 6 人の乗組員によって操作されます。
- 北朝鮮
- 自走式バージョン
対空砲の比較
ユーザー
現在のオペレーター
アンゴラ[15]
アルジェリア: ~150 [16]
ボスニア・ヘルツェゴビナ：55型7台[17]
バングラデシュ：65/74型132丁[18]
ボリビア: 65型18両[19]
ブルンジ：タイプ55 [20]
カンボジア[21]
カメルーン：63型18挺[22]
中華人民共和国[23]
コンゴ共和国: 28 [24]
コンゴ民主共和国:51 [25]
キューバ[26]
エジプト[27]
エチオピア[28]
- ティグライ防衛軍：中国系[29]
ガボン:10 [30]
ギニア:8 [31]
ギニアビサウ:6 [32]
イラン[33]
イスラエル[34]
北朝鮮[35]
ラオス[36]
マダガスカル：55型20台[37]
モーリタニア:10 [38]
モザンビーク: <100 [39]
ミャンマー：74式24丁[40]
ネパール[41]
パキスタン: 310式55型/65型[42]
セイシェル[43]
南スーダン：65型/74型[44]
スーダン：63式戦車とM1939 [45]
スリランカ
シリア[46]
- 人民防衛部隊（YPG）[47]
タンザニア:120 [48]
タイ：74式52両[49]
トーゴ:5 [50]
チュニジア：55型/65型15両[51]
ウガンダ:20 [52]
ベトナム
ザンビア:40 [53]
ジンバブエ:35 [54] [55] [56]
.svg/500px-Flag_of_Togo_(3-2).svg.png){kind=small}
元オペレーター
.svg/500px-Flag_of_Yugoslavia_(1946-1992).svg.png){kind=small}
.svg/500px-Flag_of_Zaire_(1971%E2%80%931997).svg.png){kind=small}
