Dサブミニチュア

上記の命名規則は必ずしも守られていたわけではありません。パーソナルコンピュータは当初、シリアルポートとパラレルポートにDB-25コネクタを使用していたため、PCシリアルポートが9ピンコネクタを使用し始めたとき、 Bがはるかに大きなシェルサイズを表しているという 事実を知らなかったために、DE-9ではなくDB-9と誤ってラベル付けされることがよくありました。現在では、DE-9コネクタが「DB-9」コネクタとして販売されているのをよく見かけます。DB -9はほぼ常にEサイズのシェルを持つ9ピンコネクタを指します。ほとんどのAmigaコンピュータの外付けフロッピードライブとビデオ出力用の非標準23ピンD-subコネクタは、シェルサイズが通常のDBソケットより2ピン小さいにもかかわらず、通常DB-23とラベル付けされています。Macintosh （外付けフロッピードライブ）、Atari ST（外付けハードドライブ）、NeXT（メガピクセルディスプレイモニター^{[ 9 ]}とレーザープリンタ）など、いくつかのコンピュータは非標準19ピンD-subコネクタ（DB-19と呼ばれることもあります）も使用していました^{[ 8 ]}。

上記で述べたように、 DBとDの混同を反映して、高密度コネクタは、それぞれ DB-15HD (または DB-15 または HD-15)、DB-26HD (HD-26)、DB-44HD、DB-62HD、DB-78HD コネクタとも呼ばれ、HDは高密度を表します。

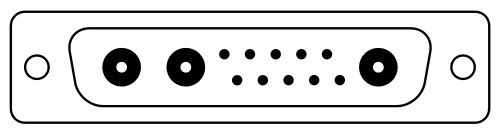

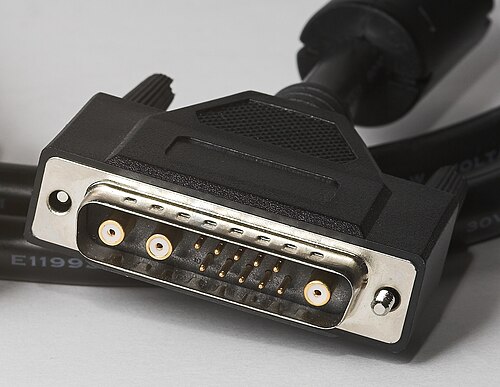

キャノンは、高電流、高電圧、または同軸挿入用に、通常の接点の一部をより大きな接点に置き換えたコンボD-sub も製造しました。DB13W3バリアントは、高性能ビデオ接続によく使用されました。このバリアントは、10 個の通常の (#20) ピンと、赤、緑、青のビデオ信号用の 3 つの同軸接点を提供しました。コンボ D-sub は現在、他の企業によって幅広い構成で製造されています。^{[ 10 ]}一部のバリアントは最大 40 A の電流定格 を持ち、その他は防水でIP67規格を満たしています。

D-subコネクタファミリーと外観が似ている別のコネクタファミリーには、HD-50やHD-68といった名称があり、DB-25コネクタの約半分の幅のD字型のシェルを備えています。これらはSCSI接続でよく使用されます。

オリジナルのD-subコネクタは現在、国際規格IEC 60807-3 / DIN  41652で定義されています。米国軍もD-subミニチュアコネクタの別の仕様であるMIL-DTL-24308規格を維持しています。^{[ 7 ]}

IBM互換パーソナルコンピュータの9ピンメスコネクタは、MDA、Hercules、CGA、EGA （まれにVGAなど）などのデジタルRGBIビデオディスプレイ出力である可能性があります。これらはすべて同じDE-9コネクタを使用していますが、ディスプレイはすべて互換性があるわけではなく、同じコネクタを使用する互換性のないデバイスに接続すると、モニターやビデオインターフェースが損傷する可能性があります。^{[ 14 ] [ 15 ] [ 16 ] [ 17 ] [ 18 ] [ 19 ]}

後期のアナログビデオ（VGA以降）アダプタでは、一般的にDE-9コネクタがDE-15高密度ソケットに置き換えられました（ただし、初期のVGAデバイスの中にはDE-9コネクタを使用しているものもありました）。DE-15コネクタは、DE-9コネクタと同じシェルサイズです（上記参照）。DE-15 VGAコネクタの追加ピンは、より高度なモニター検出プラグアンドプレイ機能を追加するために使用されました。

Macintosh II 以降の多くの Apple Macintosh モデルでは、アナログ RGB ビデオ出力に DA-15 ソケットが使用されていました。これらのコネクタは、上記の DE-15 コネクタと同じ数のピンを備えていましたが、DA-15 標準コネクタのより伝統的なピンサイズ、ピン間隔、およびサイズシェルを使用していました。「VGA アダプタ」（つまり、DA-15 から DE-15 へのドングル）は利用可能でしたが、モニター固有のものであったり、特にMacintosh のモニター検出ピン^{[ 20 ]}が VGA コネクタのDDCと同一ではなかったため、 DIP スイッチ構成が必要でした。

初期のApple IIGSは、同じ目的で同じ物理的なDA-15コネクタを使用していたが、ピン配置が異なっていた。Apple IIe用のデジタル（したがって互換性のない）RGBアダプタもDA-15Fを使用していた。Apple IIcは、 RGBではないものの、RGBを生成するために必要な信号を提供する補助ビデオポートにDA-15Fを使用していた。

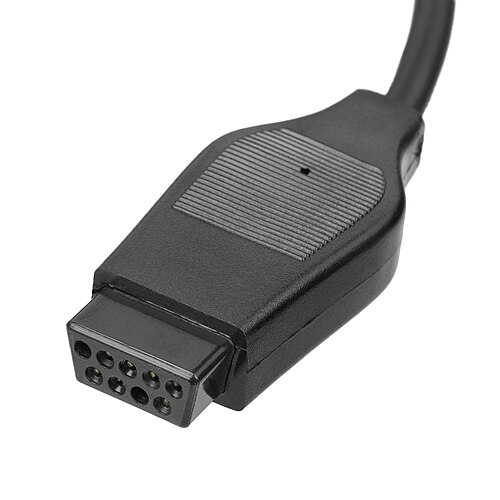

1977年のアタリ・ビデオ・コンピュータ・システム・ゲームコンソールは、ゲームコントローラーコネクタに改造されたDE-9コネクタ（システム側がオス、ケーブル側がメス）を使用しています。アタリのジョイスティックポートは、金属シールドのない成形プラスチック製の本体で、固定ネジは省略されています。その後、さまざまなビデオゲームコンソールやホームコンピュータが、ゲームポートに同じコネクタを採用しましたが、すべてが相互運用可能だったわけではありません。最も一般的な配線は、離散信号用の5つの接続（上下左右の移動用の5つのスイッチと発射ボタン）と、アナログ入力用の100kΩポテンショメータ（パドル）のペアをサポートしていました。一部のコンピュータは追加のボタンをサポートし、一部のコンピュータでは、コンピュータマウス、ライトペン、グラフィックタブレットなどの追加デバイスもゲームポート経由でサポートされていました。基本的な1ボタンのデジタルジョイスティックや基本的なパドルとは異なり、これらのデバイスは通常、異なるシステム間で互換性がありませんでした。

ゲームポートにDE-9コネクタを使用するシステムには、TI-99/4A、^{[ 21 ]} Atari 8ビットコンピュータ、Atari ST、Atari 7800、VIC-20、Commodore 64、Commodore 128、Amiga、Amstrad CPC （ 2つのAmstrad専用ジョイスティックを接続する際にデイジーチェーン接続を使用）、 MSX、X68000、FM Towns、ColecoVision、SG-1000、Master System、Mega Drive/Genesis、および3DO Interactive Multiplayerなどがあります。

初代ZX Spectrumにはジョイスティックコネクタが内蔵されていませんでしたが、市販のインターフェースを使えばDE-9ジョイスティックを接続できました。後のAmstradブランドのモデルにはDE-9ポートが2つ搭載されていましたが、数字キーにマッピングされた 独自のZX Interface 2レイアウトが採用されていました。NECのホームコンピュータ（PC-88、PC-98など）も、使用するサウンドカードによってはゲームコントローラー用にDE-9コネクタを使用していました。

Fairchild Channel F System II ^{[ 22 ]}と Bally Astrocade ^{[ 23 ]}も、着脱式ジョイスティックに DE-9 コネクタを使用しています。どちらも Atari コネクタとは互換性がありません。

多くのApple IIコンピュータもジョイスティックにDE-9コネクタを使用していますが、コンピュータ側にメスポート、コントローラ側にオスポートがあり、デジタルスティックではなくアナログスティックを使用し、ピン配置は前述のシステムで使用されているものとは全く異なります。DE-9コネクタは、Macintosh、Apple III、IBM PC互換機、および前述の例以外のほとんどのゲーム機のゲームポートには使用されていませんでした。セガは、サターンとドリームキャストで独自のコントローラポートに切り替えました。

DA-15SコネクタはPCジョイスティックコネクタに使用され、各DA-15コネクタは2つのアナログ軸と2つのボタンを備えた2つのジョイスティックをサポートします。つまり、1つのDA-15Sゲームアダプタコネクタには、4つのアナログポテンショメータ入力と4つのデジタルスイッチ入力があります。このインターフェースは入力専用ですが、+5V DC電源も供給します。2軸以上または2ボタン以上のジョイスティックの中には、両方のジョイスティック用に指定された信号を使用するものもあります。逆に、2つの独立したジョイスティックを1つのDA-15ゲームアダプタポートに接続できるYアダプタケーブルも用意されています。これらのYアダプタに接続されたジョイスティックに2軸以上または2ボタン以上のものがある場合、それぞれ最初の2つのみが動作します。

IBM DA-15 PC ゲーム コネクタは、(通常MPU-401互換の) MIDIインターフェースを追加するように変更されており、これはCreative LabsのSound Blasterシリーズなど、サードパーティ製サウンド カードのゲーム コネクタによく実装されています。標準的なストレート ゲーム アダプタ コネクタ (IBM が導入) には、3 つのグランド ピンと 4 つの +5 V 電源ピンがあり、MIDI アダプタでは、ピンの最下段にあるグランド ピンと +5 V ピンの 1 つを MIDI In および MIDI Out 信号ピンに置き換えています。(MIDI Thru は提供されていません。) このアダプタは Creative Labs が導入しました。

ネオジオAESゲームコンソールもDA-15コネクタを使用していますが、ピンの配線が異なるため、通常のDA-15 PCゲームコントローラーとは互換性がありません。^{[ 24 ]}

ファミリーコンピュータのコンソールには、ハードワイヤードのコントローラーが搭載されていましたが、追加の周辺機器用のDA-15拡張ポートも備えていました。^{[ 25 ]}このハードウェアの多くのクローンは、ファミコン拡張ポートのサブセットを実装したDA-15を使用しており、そのため一部のファミコン周辺機器と互換性がありました。後のクローンは、より安価なDE-9ポートに切り替えました。^{[ 26 ]}

Atari 5200コンソールは、キーパッドのマトリックスを容易にするために、前機種の DE-9 の代わりに DA-15 を使用しました。 ^{[ 27 ]} Atari Falcon、Atari STe、Atari Jaguar はDE-15 を使用しました。^{[ 28 ]}
