10BASE5 （ Thick Ethernetまたはthicknetとも呼ばれる）は、 Ethernetの最初の商用版でした。この技術は 1982 年[1]にIEEE 802.3として標準化されました。10BASE5 は、最長 500 メートル (1,600 フィート) の太くて硬い同軸ケーブル[2]を使用します。最大 100 のステーションをヴァンパイア タップを使用してケーブルに接続し、 10 Mbit/sの帯域幅を共有する単一の衝突ドメインを共有できます。このシステムはインストールと保守が困難です。
10BASE5は、より安価で便利な代替手段に取って代わられました。最初は、より細い同軸ケーブルをベースにした10BASE2 （1985年）で、その後、ツイストペア上のイーサネットが開発されると、10BASE-T（1990年）とその後継の100BASE-TXおよび1000BASE-Tが登場しました。2003年、IEEE 802.3ワーキンググループは、新規インストールでは10BASE5を非推奨としました。 [3]
名前の由来
10BASE5という名前は、物理媒体のいくつかの特性に由来しています。10は10Mbit/sの伝送速度を表します。BASEはベースバンドシグナリングの略で（ブロードバンド[a]の反対語）、5は最大セグメント長500メートル（1,600フィート）を表します。[4]
ネットワーク設計と設置
10BASE5 は物理層にRG-8/U同軸ケーブルに似たケーブルを使用しますが、編組シールドが追加されています。これは、インピーダンスが 50オームの 0.375 インチ (9.5 mm) の堅いケーブルで 、中心導体がしっかりしており、発泡絶縁フィラー、シールド編組、および外側ジャケットがあります。外側ジャケットは、耐火性のため黄色からオレンジ色のフッ素化エチレンプロピレンであることが多いため、「黄色のケーブル」、「オレンジ色のホース」、または時にはユーモラスに「凍った黄色の庭用ホース」と呼ばれることもあります。 [5] 10BASE5 同軸ケーブルの最大長は 500 メートル (1,600 フィート) でした。10BASE5 セグメントには最大 100 ノードを接続できます。[6]

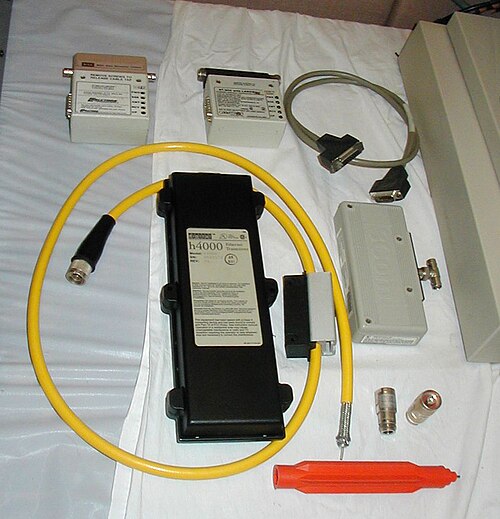

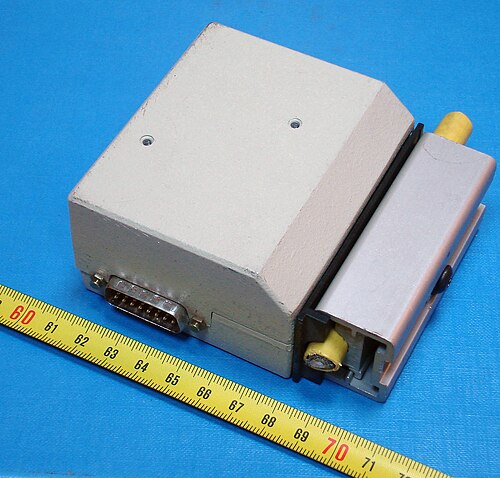

トランシーバーノードは、 N コネクタ付きのケーブル セグメント、または既存の接続が有効な状態で新しいノードを追加できるヴァンパイア タップを介して接続できます。ヴァンパイア タップはケーブルをクランプし、外側のシールドに穴を開け、スパイクを外側の 3 層に突き刺して内部導体に接触させ、他のスパイクを外側の編組シールドに食い込ませます。外側のシールドがスパイクに触れないように注意する必要があります。インストール キットには、外側の層をドリルで穴を開ける「コアリング ツール」と、外側のシールドの外れた部分を取り除く「編組ピック」が含まれています。
トランシーバーは、正確に 2.5 メートル間隔で設置する必要があります。この距離は、信号の波長と一致しないように選択されています。これにより、複数のタップからの反射が同位相にならないことが保証されます。 [7]これらの適切なポイントは、ケーブル上に黒い帯でマークされています。ケーブルは 1 本の連続した配線である必要があり、T 接続は許可されていません。
他のほとんどの高速バスと同様に、セグメントは各端で終端する必要があります。同軸ケーブル ベースのイーサネットの場合、ケーブルの各端には 50 オームの抵抗器が取り付けられています。通常、この抵抗器はオスの N コネクタに組み込まれており、最後のデバイスのすぐ先のケーブル端に取り付けられています。終端がない場合、またはケーブルに破損がある場合、バス上の信号は端に到達したときに消散されるのではなく、反射されます。この反射信号は衝突と区別がつかず、通信を妨げます。
デメリット
ネットワークに新しいステーションを追加する場合、ケーブルを正確に貫通する必要があるため複雑になります。ケーブルは硬く、角を曲げるのが困難です。1つの不適切な接続がネットワーク全体のダウンを引き起こす可能性があり、問題の原因を見つけるのは困難です。[8]
