パッチパネル

パッチパネルは、通常、同じまたは類似の種類の多数のジャックを備えたデバイスまたはユニットであり、便利で柔軟な方法で回路を監視、相互接続、およびテストするための回路の接続とルーティングに使用されます。パッチ パネルは、コンピューター ネットワーク、レコーディング スタジオ、ラジオやテレビでよく使用されます。

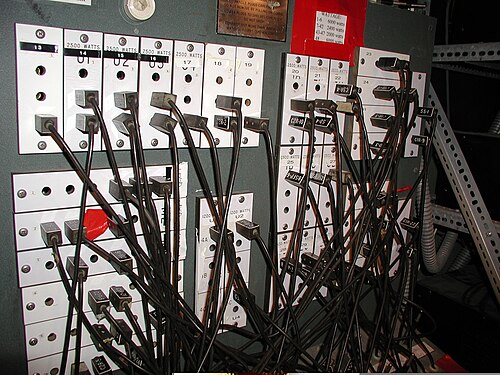

パッチという用語は、電話スタジオやラジオスタジオでの初期の使用に由来しており、予備の機器をスタンバイさせておき、故障した機器を一時的に交換することができました。この再接続は、コード式電話交換機のジャックフィールドのようなパッチコードとパッチパネルを介して行われました。

パッチ パネルは、パッチ ベイ、パッチ フィールド、ジャック パネル、またはジャック フィールドとも呼ばれます。

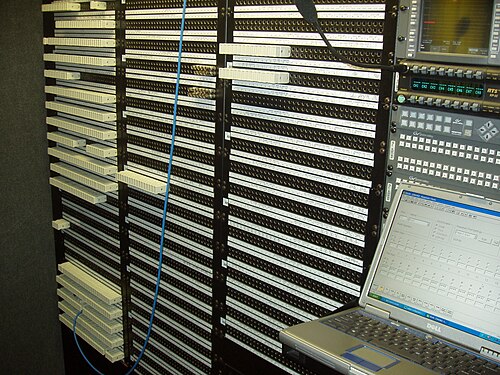

レコーディング スタジオ、テレビやラジオの放送スタジオ、コンサートの音響強化システムでは、マイク、電気または電子楽器、エフェクト(コンプレッション、リバーブなど)、レコーディング機器、アンプ、放送機器など、さまざまなデバイスの接続を容易にするためにパッチベイが広く使用されています。パッチベイを使用すると、すべての変更をパッチベイで行うことができるため、さまざまなプロジェクトでさまざまな順序でさまざまなデバイスを接続することが容易になります。さらに、パッチベイを使用すると、グラウンド ループなどの問題のトラブルシューティングが容易になります。小さなホーム スタジオやアマチュア プロジェクト スタジオでも、すべての入力ジャックが 1 か所にグループ化されているため、パッチベイがよく使用されます。つまり、ラックやキーボード楽器に取り付けられたデバイスを接続できるようになり、ラックや楽器の後ろで懐中電灯を片手に適切なジャックを探し回る必要がなくなります。また、パッチベイを使用すると、すべての接続がパッチベイで行われるため、スタジオ機器や楽器の入力ジャックの消耗も抑えられます。

パッチパネルは、「構造化配線」設置の人気により、家庭内設備でより広く使用されるようになっています。^[1]また、ホームシアター設備でもパッチパネルがますます多く見られるようになっています。^{[引用が必要]}

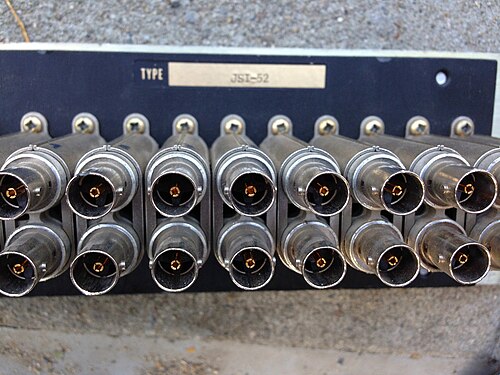

通常は、上段のジャックを背面で出力に配線し、下段のジャックを入力に配線します。^[3]パッチベイはハーフノーマル（通常は下）またはフルノーマルで、「ノーマル」は上段と下段のジャックが内部で接続されていることを示します。パッチベイの下段がハーフノーマル配線の場合、どちらのジャックにもパッチコードが挿入されていないと、上段のジャックは下段のジャックのブレーク接点を介して下段のジャックに内部的にリンクされます。上段のジャックにパッチコードを挿入すると、そのジャックから信号が供給されますが、2 つのジャック間の内部リンクは保持されます。下段のジャックにパッチコードを挿入すると、内部リンクが切断され、上段のジャックからの信号供給がパッチコードで伝送される信号に置き換えられます。上段のハーフノーマル配線では、同じことが起こりますが、その逆になります。パッチベイがフルノーマルに配線されている場合、両方のジャック列にブレーク接点が含まれます。

専用のスイッチング機器は、一部のアプリケーションではパッチ ベイの代替として使用できます。スイッチを使用すると、ボタンを押すだけで簡単にルーティングでき、パッチ ベイよりも優れた利点 (信号を任意の数の宛先に同時にルーティングするなど) があります。ただし、特定のパッチ ベイの機能をエミュレートできるスイッチング機器は、はるかに高価です。たとえば、16 ポイントの S ビデオ パッチ パネル (8 つのパッチケーブルで 8 つの入力と 8 つの出力を接続) と同じ機能 (8×8) を持つ S ビデオ マトリックス ルーティング スイッチャーは、おそらくより多くの機能を備えているにもかかわらず、10 倍のコストがかかる可能性があります。

パッチ パネルと同様に、アナログおよびデジタルのビデオとオーディオ、RF (ケーブル TV)、MIDI 、電話、ネットワーク、電気など、ほぼすべての種類の信号に対応するスイッチング機器が利用可能です。オーディオとビデオ用のスイッチには、シンプルなセレクタ スイッチから高度なプロダクション スイッチまで、さまざまな種類があります。ただし、オーディオまたはビデオ パッチ パネルの機能をエミュレートしたり、それを超えるには、クロスバー スイッチなどの特殊なデバイスが必要です。

スイッチング機器は、電子式、機械式、または電気機械式です。一部のスイッチャー ハードウェアは、コンピューターまたはその他の外部デバイスを介して制御できます。自動化された、または事前にプログラムされた操作機能を持つものもあります。また、「純粋なデジタル」コンピューター環境内で信号をルーティングし、データを制御するために使用されるソフトウェア スイッチャー アプリケーションもあります。

• ケーブル管理
• 配線フレーム
• 配線クローゼット
