テレタイプ モデル 33は、軽作業のオフィスでの使用を想定して設計された電気機械式テレプリンターです。1963 年に発表されたテレタイプ コーポレーションのモデル 33 端末は、1970 年代後半までデータ通信業界で最も人気のある端末の 1 つです。1975 年までに 50 万台以上の 33 が製造され、50 万台目は金メッキされ、特別展示されました。[ 1 ]その後 18 か月でさらに 10 万台が製造され、米国建国 200 周年に製造されたシリアル番号 60 万台目は、赤、白、青に塗装され、全国各地で展示されました。[ 2 ]
モデル33は、1963年に初めて発表された新しく標準化されたASCII文字エンコーディング方式を採用した最初の製品の1つでした。 [ 3 ]同種のテレタイプモデル32は、より古く確立された5ビットのBaudotコードを使用していました。[ 4 ]低価格とASCII互換性のため、モデル33は広く使用され、販売されたテレプリンターの大量生産は、1960年代に発展したいくつかの事実上の標準に大きな影響を与えました。
モデル33は当初約1000ドル[ 5 ] （現在の11,000ドルに相当）で販売され、1960年代半ばのFriden FlexowriterやIBM 1050などの他のテレプリンターやコンピューター端末よりもはるかに安価でした。1976年には、新しいモデル33 ROプリンターは約600ドル[ 5 ] （現在の3,000ドルに相当）で販売されました。
Teletype Corporation は Model 33 の人気が高まっていることに気づき、最も故障しやすい部品の改良に着手し、後の広告で宣伝されているように、元の設計を「軽負荷」から「標準負荷」へと徐々にアップグレードしていきました (広告を参照)。これらの機械は耐久性が高く、Digital Equipment CorporationのDECwriterシリーズのテレプリンターが登場するまでは、その価格帯で競合製品はほとんどありませんでした。[ 6 ]
以前のテレタイプ モデルよりも頑丈さに欠け、価格も安くなっています。テレタイプ社は、元々は米国海軍向けに設計されたモデル 33 を 1963 年に商用製品として発売しました。[ 7 ] [ 8 ]モデル 33 は 3 つのバージョンで製造されました。[ 5 ]

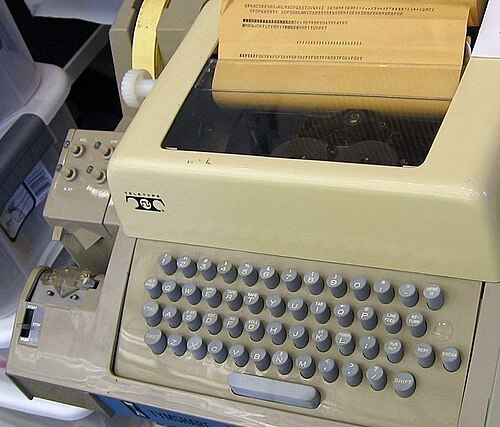

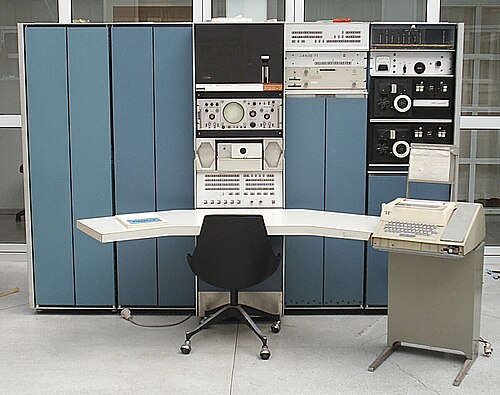

メーカーはテープパンチとテープリーダーを備えたモデル 33 テレプリンターを「モデル 33 ASR」と呼んでいましたが、多くのコンピュータ ユーザーはより短い用語「ASR-33」を使用していました。この機器名の不一致の最も古い既知の出典は、Digital Equipment Corporation (DEC) のドキュメント[ 9 ]にあり、 1963 年 9 月のPDP-4パンフレットでは、「プリンタ - キーボードおよびコントロール タイプ 65」というタイトルの段落で Teletype モデル 28 KSR を「KSR-28」と呼んでいます。この命名規則は、後の DEC ドキュメントで Teletype モデル 28 から他の Teletype 機器に拡張され、文字の後に数字を使用して機器を指定するという DEC の慣行と一致しています。たとえば、1970 年 4 月の DEC PDP-15価格表には、この代替命名規則を使用している Teletype Corporation のテレプリンターが多数記載されています。[ 10 ]この慣行は、他のコンピュータ メーカーがドキュメントを公開するにつれて広く採用されました。例えば、マイクロ・インストゥルメンテーション・アンド・テレメトリー・システムズ社は、テレタイプ・モデル33 ASRを「テレタイプASR-33」として販売した。
3文字の「tty」は、「Teletype」の非公式な略語として広く使われるようになり、初期の多くのコンピュータシステムで主要なテキスト入出力装置を指すのによく使われていました。この略語は、アマチュア無線家（「ハムラジオ」）や聴覚障害者コミュニティで、テキスト入出力補助装置を指すのに今でも使われています。[ 11 ]
Tektronix 4010のような初期のビデオ端末は1970 年まで入手できず、当初は約 10,000 ドル (現在の105,000ドルに相当) でした。[ 12 ]しかし、その 10 年後半に集積回路と半導体メモリが導入されたことで、陰極線管ベースの端末の価格はテレタイプ テレプリンターの価格を下回るようになりました。
低価格のADM-3（1975年）のような「ダム端末」は、テレタイプ端末の市場を侵食し始めた。[ 13 ]テキスト行を順次表示してスクロールすることしかできないこのような基本的なビデオ端末は、テレタイププリンタになぞらえて「ガラステレタイプ」（「ガラスTTY」）と呼ばれることが多かった。 [ 14 ]デジタル・イクイップメント・コーポレーションのVT52（1975年）、ADM-3A（1976年）、VT100 （1978年）のようなより高度なビデオ端末は、電気機械式プリンタよりもはるかに高速に通信でき、大量の紙の印刷物を生成せずに全画面テキストエディタプログラムの使用をサポートできた。 [ 15 ] 1970年代半ばから後半にかけて、テレタイプ端末は、より高速なドットマトリクスプリンタやビデオ端末によって、新しい設備で徐々に置き換えられていった。（故障したテレタイプは、1971年のSF映画『アンドロメダ病原体』のプロットポイントとして使われた。） [ 16 ]
売上減少のため、テレタイプ社は1981年にモデル33の生産を中止した。[ 17 ]オーストラリアの科学プロジェクトのように、一部は1984年まで位相イオノゾンデ（電離層を調査するため）に接続されて実用化された。 [ 18 ]
モデル33の設計目標は、小さなオフィススペースに収まり、当時の他のオフィス機器と調和し、平均して1日最大2時間稼働する機械でした。この機械は軽作業用に設計されていたため、テレタイプ社が以前のテレプリンターでネジを回して行っていた調整は、金属棒とレバーを曲げることで行われました。モデル33の多くの部品は熱処理や焼き入れがされていませんでした。ベースはダイキャストメタルですが、セルフタッピングネジが使用され、ボルトを使わずにスナップで組み立てられる部品も使用されていました。[ 19 ]

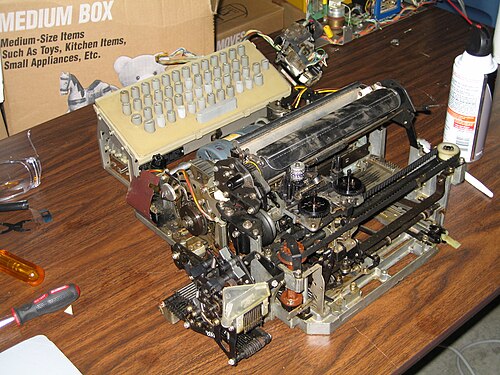

すべては、機構の後部に配置された単一の電気モーターによって機械的に駆動されます。モーターは電源が入っている間は連続的に作動し、その振動によっておなじみのハミング音とわずかなカタカタ音が発生します。印刷機構や紙テープ機構が作動しているときは、騒音レベルがかなり高くなります。[ 20 ]同様の音は、アクティブなニュースワイヤーやコンピュータ端末の音として象徴的なものとなりました。コード07（Control-G、別名BEL）で起動する機械式のベルがあり、必要に応じて特別な注意を喚起します。
テレタイプ モデル 33 は、スタンドを含めて高さ34 インチ (860 mm)、幅22 インチ (560 mm) 、奥行き18.5 インチ (470 mm)で、用紙ホルダーは含まれません。スタンドを含めた本体重量は75 ポンド (34 kg)です。115 VAC 、60 Hz で 4アンペア未満が必要です。推奨される動作環境は、温度40 ～ 110 °F (4 ～ 43 °C)、相対湿度 2 ～ 95 パーセント、高度0 ～ 10,000 フィート (0 ～ 3,048 m)です。印刷用紙は直径8.44 × 4.5 インチ (214 × 114 mm)のロールで、紙テープは幅 1 インチ (25 mm)のテープで、長さ1,000 フィート (300 m)のロールです。ナイロン製のインクリボンは幅0.5インチ（13mm ）、長さ60ヤード（55m ）で、プラスチック製のスプールとアイレットによりリボンの送り方向が自動的に反転するようになっている。[ 21 ]： 16
モデル33 ASR機構全体は、約500箇所に定期的にグリースとオイルを塗布する必要がある。[ 20 ]
コスト削減策として、オプションの紙テープ機構はキーボードとページプリンタ機構に依存していた。紙テープリーダーと端末の残りの部分とのインターフェースは完全に機械的で、電源、クロック、および8ビットのデータ（テレタイプ社は「インテリジェンス」と呼んだ）はすべて金属レバーを介して並列に伝送される。ユーザーが選択可能なオプション（パリティなど）の設定は、さまざまなレバーを押し下げたり解放したりする機械式クリップで行われる。紙テープリーダーによるパンチ穴の検出は、機械的に穴の有無をプローブする金属ピンを使用して行われる。[ 22 ]紙テープリーダーとパンチは8ビットのデータを処理できるため、これらのデバイスはコンピュータへのバイナリデータのダウンロードやアップロードに効率的に使用できる。[ 20 ]
モデル28 ASRのような初期のテレタイプ機の設計では、ユーザーがキーボードを操作してテープにパンチしながら、以前にパンチしたテープを独立して送信したり、他のものを印刷しながらテープにパンチしたりすることができました。モデル33 ASRでは、紙テープパンチとリーダーを独立して使用することはできません。[ 22 ] [ 23 ]
テープパンチは、機構の潤滑を保つために油紙テープを必要とした。テープパンチの下には透明で取り外し可能なチャッド受けがあり、定期的に空にする必要があった。 [ 21 ]： 33
印刷機構は通常、最大で毎秒 10 文字、つまり毎分 100 語(wpm) の速度で動作するようにギアが調整されていますが、60 wpm、66 wpm、68.2 wpm、75 wpm など、より遅い速度も利用可能でした。[ 24 ]また、多くのフォントオプションがあります。Teletypeパーツ ブリテン[ 25 ]には、モデル 33 のタイプ要素の工場出荷時に取り付けられた 69 種類のオプションが記載されています (現場でのタイプ要素の頻繁な交換は非現実的でした)。Teletype の技術マニュアルでは「タイプホイール」と呼ばれるタイプ要素は円筒形で、文字は 4 段に配置され、各段に 16 文字ずつ配置されているため、64 文字を印刷できます。印刷する文字は、タイプホイールを時計回りまたは反時計回りに回転させて上下させ、パッド付きハンマーでタイプホイールを叩くことによって選択され、ハンマーがタイプ要素をインクリボンと紙に打ち付けます。[ 26 ]
モデル33は、直径5インチ（130mm ） 、長さ約100フィート（30m）の連続ロールで供給される幅8.5インチ（220mm）の用紙に印刷し、トラクターフィードではなく摩擦によって給紙されます。1インチあたり10文字の固定ピッチで印刷し、74文字の行をサポートしていますが[ 27 ] 、 72文字とよく言われます[ 20 ] 。
モデル33キーボードは、 CCITT国際電信アルファベットNo.5としても知られる7ビットASCIIコードを生成し、 1ビット（偶数）のパリティと2ビットのストップビットを持ち、シンボルレートは110ボーです[ 28 ]。ただし、このコードの大文字のサブセットのみをサポートしており、小文字や`、{、|、}、~文字はサポートしていません[ 20 ] 。
そのキーボードは、キーを操作するのにかなりの力が必要で、機械式タイプライターと同程度であり、現代のキーボードよりもはるかに力が必要だった。
モデル33は、キーボードからの信号が印刷機構に送信され、入力された文字がそのまま印刷される半二重モード（ローカルエコー）と、キーボード信号が伝送線路にのみ送信され、受信側が文字をモデル33に送り返して印刷する必要がある全二重モード（リモートエコー）のどちらでも動作できます。工場出荷時の設定は半二重ですが、ユーザーが全二重に変更することもできます。[ 29 ] [ 30 ]

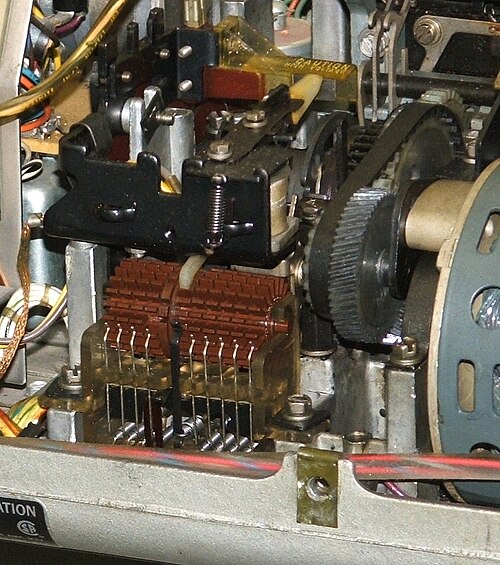

テレタイプ モデル 33 には、テレタイプライター交換サービス(TWX)などのダイヤルアップ ネットワークで一般的に使用される応答機構が搭載されています。メッセージの冒頭で、送信機は照会文字または WRU (「あなたは誰ですか」) コードを送信でき、受信機は自動的に応答を開始します。この応答は、タブを切り離すことで事前にプログラムされた回転ドラムにエンコードされます。[ 31 ]受信機の応答ドラムが回転し、固有の識別コードを送信機に送信するため、送信機は正しい受信者への接続を確認できます。WRU コードはメッセージの末尾にも送信できます。正しい応答は、メッセージ送信中に接続が途切れなかったことを確認できます。送信を終了するには、送信機のオペレーターが切断ボタンを押します。[ 21 ] : 45
受信機は、オペレーターの介入を必要としないように設定することもできます。[ 21 ]： 8-9メッセージは複数のタイムゾーンを越えて宛先に送信されることが多かったため、夜間は閉鎖され無人のオフィスで受信機が稼働している場所にメッセージを送信するのが一般的でした。これはまた、ピーク時以外に送信される緊急性の低いメッセージの通信料金が低いという利点も利用していました。

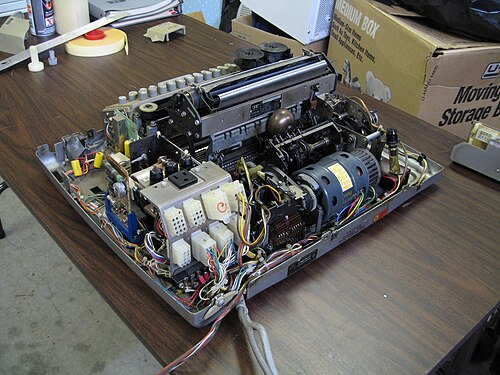

機械に搭載されている唯一の電動モーターは、無人運転が想定される場合は常に連続運転させる必要があり、長時間アイドリング状態に耐えられるように設計されています。モーターには「高温」の警告ラベルが表示されており、カバーを取り外すとはっきりと確認できます。
モデル33の通信モジュールはコールコントロールユニット（CCU）と呼ばれ、キーボードとプリンタの右側のスペースを占めている。CCUには様々な種類があり、そのほとんどは電話網上で動作し、関連するユーザーコントロールを備えていた。バリエーションとしては、ロータリーダイヤル、DTMF信号方式、機械式カードダイヤラーなどがあった。事実上の標準サイズと形状の電話受話器用の音響カプラも利用可能だった。[ 21 ]： 14
もう一つのCCUタイプは「コンピュータ制御専用線」と呼ばれ、RS-232信号方式の台頭以前のコンピュータ端末における事実上の標準シリアルプロトコルである、ローカル20mA電流ループ上で動作しました。「専用線」CCUは、通信回線の終端にあるコンピュータやその他のデバイスに端末を半永久的にハードワイヤ接続できるため、ユーザーコントロールやディスプレイのないブランクパネルを備えていました。
テレタイプ モデル 32ラインは同じ機構を使用しており、外観もほぼ同じでしたが、3 列のキーボードを備えており、ASR バージョンでは、ボードコードに適した 5 穴の紙テープリーダーとパンチを備えていました。[ 4 ]
テレタイプ社は、より高価なASCIIモデル35（ASR-35）もヘビーデューティー用途向けに導入した。そのプリンタ機構は、旧型の頑丈なモデル28に基づいている。基本モデル35は、モデル33と同じ幅のライトグレーのコンソールに搭載されているが、8穴の機械式テープパンチとリーダーを備えたモデル35 ASRは、その約2倍の幅のコンソールに搭載されている。[ 32 ]
テープリーダーは、コンソールの左側にプリンターパンチ機構とは別に設置されており、その背後にはマニュアル、用紙、その他の小物類を収納するためのトレイがあります。キーボードの右側には、オプションでロータリーダイヤルまたはDTMFプッシュボタンを配置できるパネルがあり、電話回線経由でネットワークに接続するためのダイヤル操作が可能です。
後期の機種では、プリンターカバーに防音材が採用されているため、印刷時や紙テープへの穴あけ時において、モデル35はモデル33よりも若干静かになっています。モデル35の全バージョンには、プリンターカバーに複写ホルダーが装備されており、オペレーターが文書を書き写す際に便利です。
テレタイプ モデル 35 は、最初のRFCであるRFC 1の「実験 1」で使用されたと記載されています。モデル 35 は、ミニコンピュータやIMPの端末として、初期のARPANET (後にインターネットに発展)上でテキスト メッセージを送受信するために広く使用されました。カリフォルニア州マウンテン ビューのコンピュータ歴史博物館 ( CHM) は、これを「遍在」と表現しました[ 33 ] 。
モデル38（ASR-38）は、モデル33 ASRと同様の構造で、そのすべてのタイピング機能を備え、さらに追加機能も搭載しています。2色のインクリボンと追加のASCII制御コードにより、印刷中に赤と黒の出力を自動的に切り替えることができました。拡張されたキーボードとタイプ要素は、大文字と小文字の印刷に加え、いくつかの特殊文字にも対応しています。幅広のピンフィードプラテンとタイピング機構により、ファンフォールド用紙に132桁の印刷が可能になり、当時の業界標準であったIBM 1403モデルプリンターの132桁のページサイズと同等の出力を実現しました。[ 34 ]
より高価なテレタイプシステムには、光センサーを使用してテープにパンチ穴があるかどうかを検出する紙テープリーダーが搭載されていました。[ 35 ]これらは、はるかに高速（毎秒数百文字）で動作できます。さらに高度なパンチも利用可能で、やや高速で動作できます。テレタイプのDRPEパンチは、毎秒最大240文字の速度で動作できます。
標準の Teletype モデル 33、35、37 KSR を置き換えるために設計されました。
