MPU -401（MPUはMIDI Processing Unitの略）は、 MIDI対応の電子音楽ハードウェアをパソコンに接続するための重要なインターフェースであるが、現在は廃止されている。これは、MIDI規格の共同著者でもあるローランド株式会社によって設計された。 [1]
.png/500px-Roland_MPU-401_(Ver.Type_A_).png)
デザイン

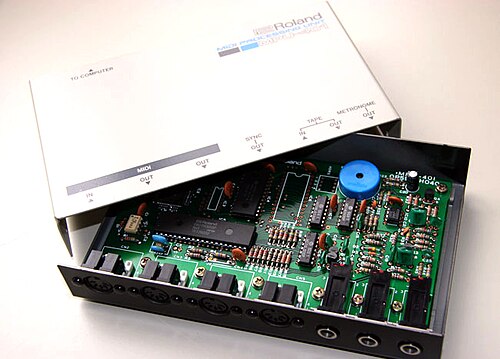

1984 年頃にリリースされたオリジナルの MPU-401 は、MIDI IN/MIDI OUT/MIDI THRU/TAPE IN/TAPE OUT/MIDI SYNC コネクタを備えた外部ブレークアウト ボックスで、別売りのインターフェイス カード/カートリッジ (「MPU-401 インターフェイス キット」) をコンピュータ システムに挿入して使用します。このセットアップ用に、次の「インターフェイス キット」が作成されました。
- MIF-APL : Apple II用[2]
- MIF-C64 :コモドール64用[3] [4]
- MIF-FM7 :富士通FM-7用[5]
- MIF-IPC : IBM PC / IBM XT用。286以上のプロセッサでは確実に動作しないことが判明。実際のPCBの初期バージョンには、IF-MIDI/IBMがシルクスクリーンで表示されていました。[6]
- MIF-IPC-A : IBM AT用、PCおよびXTでも動作します。[6]
- Xanadu MUSICOM IFM-PC : IBM PC / IBM XT / IBM AT用。これはサードパーティのMIDIカードで、MIF-IPC(-A)とOEM Roland MPU-401 BOBと組み合わせた追加機能を組み込んでいました。また、PCB上にミニオーディオジャックもありました。[7] [8] [9]
- MIF-PC8 : NEC PC-88用[10]
- MIF-PC98 : NEC PC-98用[11] [12] [13]
- MIF-X1 :シャープX1用[14] [15]
- MIF-AMG : Amiga用、Musicsoft製[16]
2014年に愛好家がPC用のMIF-IPC-Aカードのクローンを作成しました。[17]
バリエーション
その後、ローランドは、もともとブレイクアウト ボックスに搭載されていた電子機器のほとんどをインターフェイス カード自体に搭載し、ブレイクアウト ボックスのサイズを縮小しました。この方法でリリースされた製品は次のとおりです。
- MPU-401N : NEC PC-98シリーズのノートパソコン用に特別に設計された外部インターフェース。このブレイクアウトボックスユニットには、コンピュータの110ピン拡張バスに直接接続するための特別なCOMPUTER INポートが搭載されています。METRONOME OUTコネクタが追加されました。日本でのみ発売されました。[18] [19]
- MPU-IPC : IBM PC / IBM XT / IBM ATおよび互換機用 (8 ビット ISA)。ブレイクアウト ボックス用の 25 ピン メス コネクタがありましたが、使用されているのは 9 ピンのみで、機能的に異なるのは 7 ピンだけでした。5V とグランドはそれぞれ 2 ピンずつ使用します。

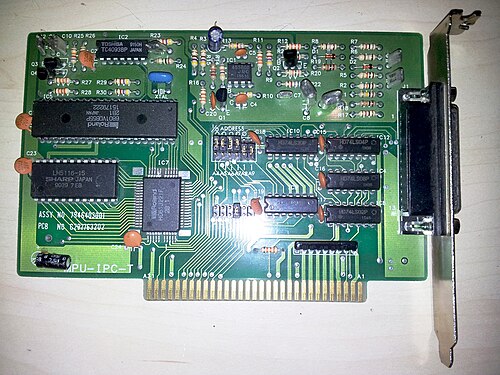

- MPU-IPC-T : IBM PC / IBM XT / IBM ATおよび互換機用 (8 ビット ISA)。この台湾製モデルでは MIDI SYNC コネクタが削除され、以前はハードコードされていた I/O アドレスと IRQ をジャンパーで異なる値に設定できるようになりました。ブレークアウト ボックスには、MIDI 用の 3 つの DIN コネクタ (1xIN と 2xOUT) と 3 つの 3.5mm ミニ ジャック コネクタ (TAPE IN、TAPE OUT、METRONOME OUT) があります。
- MPU-IMC : IBM PS/2のマイクロチャネルアーキテクチャバス用。初期のモデルでは、I/O アドレスと IRQ の両方が IRQ 2 にハードコードされていました (ハードディスクもその IRQ を使用するため、深刻な問題が発生しました)。後期のモデルでは、IRQ はジャンパーで設定できます。ブレイクアウトボックス用の 9 ピンメスコネクタがありました。[20]

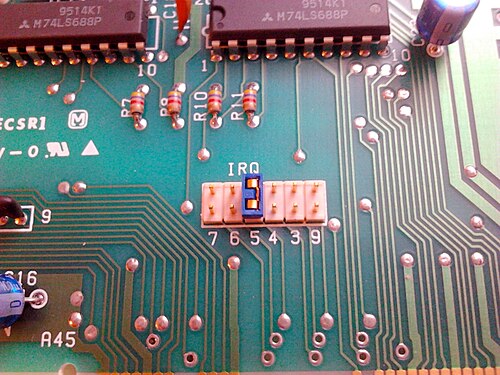

MPU-IMCのIRQ選択 - S-MPU/AT (Super MPU) : IBM ATおよび互換機 (16 ビット ISA) 用。ブレークアウト ボックス用の Mini-DIN メス コネクタがあります。MIDI SYNC、TAPE IN、TAPE OUT、METRONOME OUT コネクタは削除されましたが、2 番目の MIDI IN コネクタが追加されました。DOS でカードを使用するには、リソースを割り当てるアプリケーション (プラグ アンド プレイ) を実行する必要があります。このアプリケーションは TSR ではありません (従来のメモリを占有しません)。
- S-MPU-IIAT (Super MPU II) : IBM または互換のプラグ アンド プレイ PC コンピュータ (16 ビット ISA) 用。ブレークアウト ボックス用の Mini-DIN メス コネクタがあり、MIDI 入力コネクタが 2 つと MIDI 出力コネクタが 2 つあります。DOS でカードを使用するには、リソースを割り当てるアプリケーション (プラグ アンド プレイ) を実行する必要があります。このアプリケーションは TSR ではありません (貴重なコンベンショナル メモリを占有しません)。
- S-MPU/FMT : FMタウン向け[22] [23]
- LAPC-I : IBM PCおよび互換機用。Roland CM-32Lサウンド ソースが含まれています。このカード用のブレークアウト ボックス MCB-1 は別売りです。
- LAPC-N : NEC PC-98用。Roland CM-32LN音源が含まれています。このカード用のブレイクアウト ボックス MCB-2 は別売りです。
- RAP-10 : IBM ATおよび互換機用 (16 ビット ISA)。汎用 MIDI サウンド ソースのみ。MPU-401 UART モードのみ。このカード用のブレークアウト ボックス MCB-10 は別売りです。
- SCP-55 : IBMおよび互換ラップトップ（PCMCIA）用。Roland SC-55音源を含む。このカード用のブレイクアウトボックスMCB-3は別売り。MPU-401 UARTモードのみ。[24]
さらに後になって、ローランドはブレイクアウト ボックスを完全に廃止し、すべてのコネクタをインターフェイス カード自体の背面に配置しました。この方法でリリースされた製品:
- MPU-APL : Apple II用。MIF-APLインターフェースとMPU-401のシングルカードの組み合わせで、MIDI IN、OUT、SYNCコネクタを備えています。[25] [26]

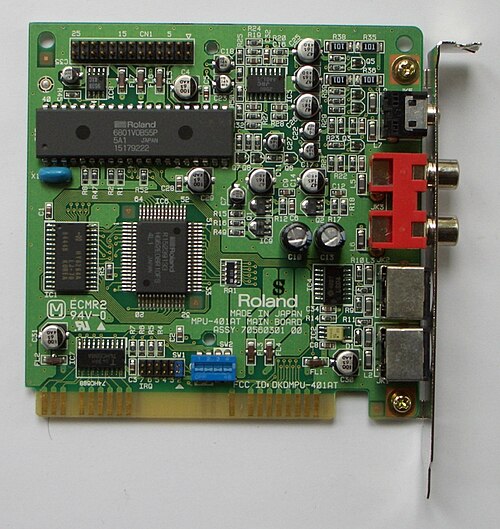

- MPU-401AT : IBM ATおよび「100% 互換」向け。Wavetable ドーターボード用のコネクタが含まれています。
- MPU-PC98 : NEC PC-98用

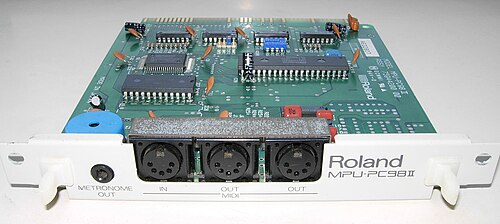

- MPU-PC98II : NEC PC-98用
- S-MPU/PC (スーパー MPU PC-98) : NEC PC-98用
- S-MPU/2N (Super MPU II N) : NEC PC-98用
- SCC-1 : IBM PCおよび互換機用。Roland SC-55音源が含まれています。
- GPPC-N & GPPC-NA : NEC PC-98用。Roland SC-55音源を含む。[27]
クローン
1980年代後半までに、他のPCBメーカーもインテリジェントなMPU-401クローンを開発した。Voyetraなど一部のクローンにはRolandのチップが搭載されていたが、大半はリバースエンジニアリングされたROM（Midiman / Music Quest）を搭載していた。[28] [29]
例:
- Midiman MM-401（8ビット、非ローランドチップセット、Midiman PCデスクトップミュージックキットの一部としても販売）[30]
- Midi System, Inc. MDR-401、非ローランドチップセット[31] [32] [33]
- コンピュータミュージックサプライCMS-401（8ビット、非ローランドチップセット）[34]
- Music Quest PC MIDI カード / MQX-16s / MQX-32m (8 および 16 ビット、非 Roland チップ セット)
- Voyetra V-400x / OP-400x (V-4000、V4001、8BIT、Roland チップセット)
- MIDI LAND DX-401（非Rolandチップセット）＆MD-401（非Rolandチップセット）[35]
- データソフトDS-401（ローランドチップセット非搭載）[36]
2015年に愛好家たちはMusic Quest PC MIDI Card 8BITのクローンを開発しました。[37] 2017年/2018年には愛好家たちがRoland MPU-401ATに類似したウェーブテーブルヘッダーを含むMusic Quest PC MIDI Card 8BITのクローンの改訂版を開発しました。[38]
モード
MPU-401 は、通常モードとUARTモードの 2 つのモードで動作できます。「通常モード」では、ホスト システムに 8 トラック シーケンサー、MIDI クロック出力、SYNC 24 信号出力、テープ同期、メトロノームが提供されます。これらの機能のため、「インテリジェント モード」と呼ばれることもあります。これを、MPU-401 が単に入出力 MIDI データ バイトを中継するだけになる UART モードと比較してください。
コンピュータが高性能になるにつれ、「インテリジェント モード」で提供されていた機能は時代遅れになりました。これらの機能をホスト システムのソフトウェアで実装する方が効率的でした。特定のハードウェアは不要になりました。その結果、UART モードが主要な動作モードになりました。初期の UART MPU-401 対応カードは、依然としてMPU-401 互換として宣伝されていました。
ソフトMPU
2010年代半ばには、UART（非インテリジェント）MPU-401インターフェースをインテリジェントMPU-401インターフェースにアップグレードする趣味のプラットフォームソフトウェアインターフェースSoftMPUが書かれましたが、これはMS-DOSでしか機能しません。[39]また、すべてのゲームで機能するわけではありません。特に、Jones in the Fast Laneなどの初期のSierraゲームはSoftMPUでは動作しません。
ハードMPU
2015年には、SoftMPUをハードウェア上のロジックとして組み込んだPCB（HardMPU）[40]が開発されました（PCのCPUがインテリジェントなMIDIを処理する必要がないようにするため）。現在、HardMPUは再生のみをサポートしており、録音はサポートしていません。[41]
現代的なインターフェース
物理的なMIDI接続は、USBポートを持たない音楽周辺機器を駆動するために、USBインターフェースとUSB-MIDIコンバーターに置き換えられつつあります。多くの場合、周辺機器はUSB経由でMIDI入力を受け入れ、それを従来のDINコネクタ用に変換できます。MPU-401のサポートはWindows Vistaには含まれなくなりましたが、 Windows Updateでドライバーが入手できます。[42] 2011年時点では、このインターフェースはLinuxとMac OS Xでまだサポートされていました。
