 ラップトップ コンピューターの DE-15 メス出力 | |||
| タイプ | コンピュータのアナログビデオコネクタ | ||
|---|---|---|---|
| 生産履歴 | |||
| デザイナー | IBMはDサブミニチュアをベースに | ||
| 設計 | 1987 | ||
| 生産 | 1987年～現在 | ||
| 代替品 | ディーヴィ（1999） | ||
| 一般仕様 | |||
| ホットプラグ可能 | 場合による | ||
| ビデオ信号 | RGBビデオ信号+オプションのHおよびV同期 | ||
| ピン | 15 | ||
| コネクタ | DE-15 | ||
| データ | |||
| データ信号 | DDC情報用のI²Cデータチャネル | ||
| ピン配置 | |||
 | |||

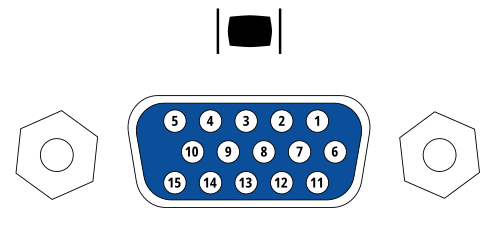

| メスDE15ソケット | |||
| ピン1 | 赤 | レッドビデオ | |
| ピン2 | 緑 | グリーンビデオ | |
| ピン3 | 青 | 青いビデオ | |
| ピン4 | ID2/RES | E-DDC 以降予約済み、以前はモニター ID ビット 2 | |
| ピン5 | グランド | グラウンド（HSync） | |
| ピン6 | レッド | レッドリターン | |
| ピン7 | グリーン | グリーンリターン | |
| ピン8 | ブルー_RTN | 青色申告 | |
| ピン9 | キー/電源 | +5 V DC（一部のモニターのEDID EEPROMチップに電源供給）、以前はキー | |
| ピン10 | グランド | グラウンド（VSync、DDC） | |
| ピン11 | ID0/RES | E-DDC 以降予約済み、以前はモニター ID ビット 0 | |
| ピン12 | ID1/SDA | DDC2 以降のI²Cデータ (以前はモニター ID ビット 1) | |
| ピン13 | 水平同期 | 水平同期（または複合同期） | |
| ピン14 | 垂直同期 | 垂直同期 | |
| ピン15 | ID3/SCL | DDC2 以降のI²Cクロック、以前はモニター ID。ビット 3 | |
| 画像と表は、15 ピン VESA DDC2/E-DDC コネクタの詳細を示しています。図のピン番号は、グラフィックス アダプタ出力として機能するメス コネクタの番号です。オス コネクタでは、このピン番号はケーブルのワイヤとはんだ側に対応しています。 | |||
ビデオ グラフィックス アレイ( VGA )コネクタは、コンピュータのビデオ出力に使用される標準コネクタです。1987 年のIBM PS/2とその VGA グラフィックス システムに由来する 15 ピン コネクタは、PC や[1]多くのモニター、プロジェクター、HD テレビセットに広く使用されるようになりました。
VGA互換信号を伝送するためにミニVGAやBNCなどの他のコネクタが使用されてきましたが、「VGAコネクタ」は通常この設計を指します。[2]
デバイスは引き続きVGAコネクタ付きで製造されていますが、 DVI、HDMI、DisplayPortなどの新しいデジタルインターフェースがVGAに取って代わる傾向にあり、多くの最新のコンピューターやその他のデバイスにはVGAが搭載されていません。[3]
物理設計
VGAコネクタは、3列の15ピンD-subミニチュアコネクタで、DE-15、[2] HD-15 [4]、または一般的にDB-15(HD)などと呼ばれています。DE-15は、独自のD-sub仕様に基づく正確な命名法で、3列に15ピンの「E」サイズのD-subコネクタです。
前身と初期の変種
標準の 15 ピン VGA コネクタは、同じ "E" D シェル サイズを使用した以前の DE-9 コネクタから派生したものです (そのため、このコネクタは DB-9 という誤った名称でしたが、その "DB" の部分が新しい DE-15 コネクタにも引き継がれました。上記を参照)。IBMはVideo Graphics Arrayハードウェアに常に DE-15 コネクタを使用していましたが、いくつかの VGA クローン ハードウェア メーカーは当初は使用していませんでした。代わりに、一部の初期の VGA ハードウェア (モニターと VGA カードの両方) は、 MDA、CGA、Hercules、およびEGAで使用されていたものと同じように、VGA に DE-9 コネクタを使用していました。当時登場しつつあったデファクト スタンダードの 15 ピン コネクタのこの 9 ピン バリアントは、いくつかのピンを省略していましたが、それらのピンでサポートされる自動検出機能は時間の経過とともに進化しただけであり、Windows 95より前は、グラフィックス カードとディスプレイが完全にプラグ アンド プレイであることをユーザーが期待していなかったため、これは許容範囲と見なされました。 DE-9 VGAコネクタは一般的に互いに互換性があり、DE-15規格へのアダプタも利用可能でした。[5]最終的に、すべてのVGAハードウェアメーカーは標準のDE-15コネクタに切り替え、初期のバージョンは比較的無名になりました。
電気設計
すべての VGA コネクタは、アナログ RGBHV (赤、緑、青、水平同期、垂直同期) ビデオ信号を伝送します。最新のコネクタには、接続されたディスプレイ デバイスを識別するための VESA DDCピンも含まれています。
VGA は、最新版でもオリジナル版でも複数のスキャン レートを利用するため、モニターなどの接続デバイスは必然的に マルチシンクになります。
VGAインターフェースには、動作中に出力デバイスを接続したり切断したりする機能（ホットスワップ）は含まれていませんが、実際にはこれを行うことができ、通常、ハードウェアに損傷やその他の問題を引き起こすことはありません。ただし、VESA DDC仕様にはホットスワップの標準が含まれています。[6]
PS/2 シグナリング
オリジナルのIBM VGA実装では、リフレッシュレートは2つの垂直周波数（60Hzと70Hz）と3つの水平周波数（疑わしい-議論の余地あり）に制限されており、これらすべてが異なる極性のH同期信号とV同期信号の組み合わせを使用してモニターに伝達されていました。[7]
コネクタのピンもいくつか異なっており、ピン9はメスコネクタの穴を差し込むことでキーが設定され、4つのピンはモニターIDを保持していました。[7]
VESA DDC仕様の実装により、モニターIDピンのいくつかがDDC信号用に再割り当てされ、キーピンはDDC仕様に従って+5V DC出力に置き換えられました。DDCホストシステム標準に準拠したデバイスは、50mAから1Aまで5V±5％を提供します。 [8]
PS/55シグナリング
IBM PS/55ディスプレイアダプタはピン9を「+12V」として再定義し、システムユニットの電源がオンになるとモニターがオンになるように信号を送ります。[9]
EDID
VESAはディスプレイ機能を宣伝するために、VGAコネクタのピン9、12、15をディスプレイデータチャネル（DDC）のシリアルバスとして再定義するスキームを導入しました。[10]
ケーブルの品質
同じ VGA ケーブルを、320×400 ピクセル @70 Hz、または 320×480 ピクセル @60 Hz (信号帯域幅 12.6 MHz ) から 1280×1024 ピクセル ( SXGA ) @85 Hz (160 MHz)、最大 2048×1536 ピクセル ( QXGA ) @85 Hz (388 MHz)まで、サポートされているさまざまな VGA解像度で使用できます。
各解像度に必要な品質を定義する標準はありませんが、高品質のケーブルには通常、同軸配線と絶縁体が含まれており、ケーブルが厚くなります。
VGA ケーブルが短いほど、信号が大幅に劣化する可能性は低くなりますが、高品質のケーブルであれば、ケーブルが長くても信号クロストーク(1 本のワイヤの信号が隣接するワイヤに不要な電流を誘導する) が発生することはありません。
ゴーストは、インピーダンスの不一致により信号が反射されたときに発生します。インピーダンスが適切に一致したケーブル (75 オーム) はこれを防ぐはずですが、長いケーブルを使用した場合のゴーストは、ケーブル自体ではなく、信号終端が不適切な機器やパッシブ ケーブル スプリッターによって発生する可能性があります。
代替コネクタ
一部の高級モニターやビデオカードでは、1つの標準VGAコネクタの代わりに複数のBNCコネクタが使用されており、 [これは? ] 5本の独立した75オーム同軸ケーブルを使用することで、クロストークの少ない高品質の接続を実現しています[11]。BNC RGBビデオケーブルの使用は、他の市場や業界ではVGAよりも前からありました。
15 ピン コネクタ内では、赤、緑、青の信号 (ピン 1、2、3) を互いにシールドできないため、15 ピン相互接続内でクロストークが発生する可能性があります。BNC は、円形コネクタを介して完全な同軸シールドを維持することでクロストークを防止しますが、コネクタは非常に大きくてかさばります。プラグ シェルを押して回して取り外す必要があるため、各 BNC プラグ シェルをつかむために各コネクタの周囲にアクセス スペースが必要です。DDC などの補助信号は、通常、BNC ではサポートされていません。
2000 年代前半から中頃にかけてのラップトップやその他のポータブル デバイスには、3 列の DE-15 コネクタよりもはるかに小さい 2 列の mini-VGA コネクタと、5 つの独立した BNC コネクタが搭載されていました。
アダプター
VGA を他のコネクタ タイプに変換するさまざまなアダプタを購入できます。一般的なアダプタの 1 つはDVIから VGA へのアダプタです。これは、多くの DVI インターフェイスがVGA 互換のアナログ信号も伝送するため可能です。HDMIまたはDisplayPortからVGA への変換は、これらのコネクタがアナログ信号を出力しないため、アクティブ コンバータなしでは不可能です。
HDMI や Displayport などのデジタル形式との変換には、スキャン コンバータが必要です。VGA 出力を異なる信号方式のインターフェイスに送る場合は、より複雑なコンバータが使用されることがあります。そのほとんどは動作に外部電源が必要で、本質的に損失があります。ただし、多くの最新ディスプレイは依然として VGA を含む複数の入力を備えており、その場合はアダプタは必要ありません。
VGA は、ホスト PC で正しい同期レートが設定されていれば、信号が電気的に互換性があるため、場合によってはSCARTに適合させることもできます。最近のグラフィック アダプタの多くは、リフレッシュ レート、同期長、極性、空白行数などの信号をソフトウェアで変更できます。特に問題となるのは、インターレースのサポートと、 PAL 諸国での解像度 720×576 の使用です。このような制限のある状況では、VGA の個別の同期信号をSCART複合同期に結合する簡単な回路で十分です。[12] [13]
エクステンダー
VGAエクステンダーは、VGAポート（主にコンピュータ）からの信号強度を増強する電子機器です。学校、企業、家庭で、複数のモニターを1つのVGAポートで使用している場合や、モニターとコンピュータ間のケーブルが長すぎる場合（エクステンダーなしでケーブルが長すぎると、画像がぼやけたり、小さなアーティファクトが発生したりする場合が多い）によく使用されます。VGAエクステンダーは、VGAブースターと呼ばれることもあります。[14]
