拡張グラフィックスアレイ

拡張グラフィックスアレイ (XGA)

発売日	1990年; 34年前 （1990年）
歴史
前任者	8514/A
後継	XGA-2

eXtended Graphics Array（通常XGAと呼ばれる）はIBMが製造し、 1990年に8514/Aの後継としてIBM PS/2パーソナルコンピュータライン向けに導入されたグラフィックカードです。他のモードの中でも、1024 × 768ピクセル、256色、43.5  Hz（インターレース）、または640 × 480、60 Hz（ノンインターレース）の最大65,536色での表示解像度をサポートしています。 ^{[2] [3]} XGA-2では、800 × 600 65,536色モードと1024 × 768 60 Hzノンインターレースが追加されました。^[2]

XGAは515K VRAMを搭載し1095ドルで発売され、512KBのメモリ拡張には350ドル追加されました （2023年にはそれぞれ2600ドルと820ドルに相当）。^{[4] [2]} 8514/Aと同様に、XGAはISAシステムが標準だった時代にはマイクロチャネルアーキテクチャバスを必要としましたが、より広範なドキュメントとライセンスにより、XGAのISAクローンが作られました。XGAはPS/2モデル95 XP 486のマザーボードに統合されました。^[3]

XGA-2と呼ばれる改良版は1992年に360ドルで発売され、2023年のドル換算で780ドル相当となる。

XGA は1024 × 768 の解像度にその名前が付けられ、IBM のVGA は640 × 480にその名前が付けられました。ただし、これらの名前が付けられる前は、それぞれ IBM 8514/A とPGCカードがこれらの解像度をサポートしていました。

8514 は「アダプタ インターフェース」または AI と呼ばれる標準化されたAPI を使用していました。このインターフェースは、 XGA、IBM Image Adapter/A 、お​​よびATI Technologies Mach 32やIIT AGXなどの 8514/A と XGA のクローンでも使用されています。このインターフェースにより、コンピュータ ソフトウェアは一般的な2D 描画操作 (線描画、色塗り、ブリッター経由のブロック コピー)をハードウェアにオフロードできます。これにより、ホストCPU は他のタスクに解放され、グラフィックス ビジュアル (円グラフやCADイラストなど) の再描画速度が大幅に向上します。^{[2] [3]} XGA のハードウェア レベルのドキュメントも作成されましたが、これは 8514/A では利用できませんでした。^[3]

XGA では、マウス ポインターによく使用される64x64 ハードウェアスプライトが導入されました。

• レジスターVGA互換^[3]
• 132列のテキストモードと640×480のハイカラーを追加^[3]
• 最低80386ホストCPUが必要^[3]
• システムメモリ内のどこにでも配置できる「ビットマップ」と呼ばれる3次元描画空間を提供する^[3]
• ハードウェアカーソル用のスプライトを追加する^[3]
• アダプタインターフェースドライバはTSRプログラムの代わりに.SYSファイルに移動されました^[3]
• マルチタスク環境のための準備^[3]
• XGAはバスマスターとして機能し、システムメモリに直接アクセスできる^[3]
• ハードウェアレベルのドキュメントはIBMから提供されている^[3]

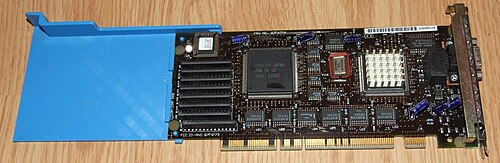

XGA-2では、ノンインターレース1024×768のサポートが追加され、1MBのVRAMが標準となった。プログラマブルPLL回路と最大90MHzのピクセルクロックを備え、1024×768で75Hzのリフレッシュレートが可能となった。800 ×600の解像度が16ビットのハイカラーサポートとともに追加された。DACはチャネルあたり8ビットに増加し、アクセラレーション機能は16ビットの色深度で有効になった。より高速なVRAMもパフォーマンスを向上させた。^[2]

XGA は以下を提供しました:

• 640 × 480 :
  • 262,144 色 ( 18 ビット RGBパレット)のうち 256 色 (8 ビット) を同時に表示するグラフィック モード。
  • 一度に 65,536 色のグラフィックス ( 16 ビット「ハイカラー」 )
  • 80×34文字のテキストモード
• 1024 × 768 :
  • 262,144 色のうち 256 色のグラフィックス。
  • 85×38 または 146×51 文字のテキスト

XGA-2 が導入されました:

• 640 × 480グラフィックス、16.7M のうち 256 色(24 ビット パレット)。
• 一度に 65,536 色を表示できる800 × 600グラフィック。
• 16.7Mのうち256色で1024×768のグラフィックス

その後のクローンボードでは追加の解決策が提供されました。

• 640 × 480グラフィックス、一度に1670 万色を表示可能 ( 640 × 480ピクセルで可能であれば) ( 24 ビット「トゥルーカラー」)。
• 800 × 600グラフィックス、 1670 万色同時表示。
• 1280 × 1024 のグラフィックス、65,536 色と 1670 万色を同時に表示

ウィキメディア・コモンズには、XGA に関連するメディアがあります。

8514/A とは異なり、IBM は XGA へのハードウェア インターフェイスを完全に文書化しました。さらに、IBM は XGA 設計をSGS-Thomson (inmos) とIntelにライセンス供与しました。IIT AGX014 は XGA-2 とほぼ互換性があり、いくつかの機能強化が提供されました。

VESAグループは、1996 年 8 月に、ハードウェア カーソル、ビット ブロック転送 ( Bit Blt )、オフスクリーンスプライト、ハードウェア パンニング、描画、およびその他の機能にVBE/アクセラレータ機能 (VBE/AF)を使用してアクセスするための共通の標準化された方法を導入しました。これにより、Microsoft Windowsなどのオペレーティング システム用の標準化されたデバイス ドライバーとともに、グラフィックスのハードウェア標準が不要になりました。
