シリアルデジタルインターフェース

SDI

シリアルデジタルインターフェース

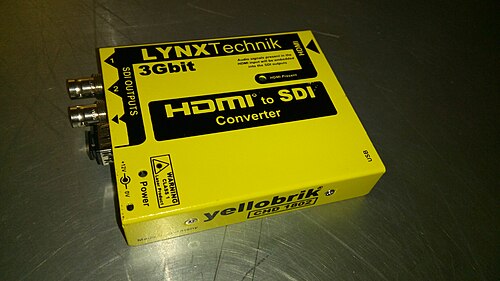

シリアルデジタルインターフェースはBNCコネクタを使用します
略語	SDI / SD-SDI / HD-SDI / SDI 3G / SDI 6G / SDI 12G
状態	アクティブ
開始年	1989 （1989年）
最新バージョン	12G 2015
組織	SMPTE (映画テレビ技術者協会)
前任者	CVBS - コンポジットビデオ

シリアルデジタルインターフェース（SDI ）は、1989年にSMPTE（米国映画テレビ技術者協会）によって初めて標準化されたデジタルビデオ インターフェースのファミリーです。 ^{[1] [2]}たとえば、ITU-R BT.656とSMPTE 259Mは、放送グレードのビデオに使用されるデジタルビデオインターフェースを定義します。関連規格である高精細シリアルデジタルインターフェース（HD-SDI）は、SMPTE 292Mで標準化されており、公称データレートは1.485 Gbit/sです​​。^[3]

増加するビデオ解像度（HD、UHD以上）、フレームレート、立体視（3D）ビデオ、^{[4] [5]}および色深度をサポートするために、追加のSDI規格が導入されました。^[6] デュアルリンクHD-SDIは、 1998年にSMPTE 372Mで標準化された一対のSMPTE 292Mリンクで構成されています。 ^{[2]これは、標準のHDTVが提供できるよりも高い忠実度と解像度を必要とするアプリケーション（}デジタルシネマやHDTV 1080Pなど）で使用される公称2.970 Gbit/sのインターフェイスを提供します。3G-SDI（SMPTE 424Mで標準化）は、デュアルリンクHD-SDIを置き換えることができる単一の2.970 Gbit/sシリアルリンクで構成されています。6G-SDIおよび12G-SDI規格は、2015年3月19日に公開されました。^{[7] [8]}

これらの規格は、テレビ設備内で非圧縮、非暗号化のデジタル ビデオ信号 (オプションで埋め込みオーディオとタイム コードを含む) を伝送するために使用されます。また、パケット化されたデータにも使用できます。SDI は、レコーダー、モニター、PC、ビジョン ミキサーなどのさまざまな機器を接続するために使用されます。この仕様の同軸バリアントの長さはさまざまですが、通常は 300 メートル (980 フィート) 未満です。297M などの光ファイバー バリアントでは、最大ファイバー長またはリピータによってのみ制限される長距離伝送が可能です。

SDI と HD-SDI は通常、プロ仕様のビデオ機器でのみ利用可能です。これは、さまざまなライセンス契約により、SDI などの暗号化されていないデジタル インターフェイスの使用が制限され、消費者向け機器での使用が禁止されているためです。いくつかのプロ仕様のビデオおよび HD ビデオ対応のDSLRカメラと、すべての非圧縮ビデオ対応の消費者向けカメラは、クリーン HDMIと呼ばれることが多いHDMIインターフェイスを使用しています。既存のDVD プレーヤーや、 HDCP を無視するスプリッターなどのデバイス用のさまざまな改造キットがあり、ユーザーはこれらのデバイスにシリアル デジタル インターフェイスを追加できます。^{[引用が必要]}

さまざまなシリアル デジタル インターフェイス規格はすべて、公称インピーダンスが 75オームのBNC コネクタ付きの同軸ケーブル(1 本以上) を使用します。

これはアナログ複合ビデオセットアップで使用されるのと同じタイプのケーブルで、機器の「ドロップイン」アップグレードが容易になる可能性があります (ただし、高ビットレートで長距離を走行する場合、古い酸化ケーブルや低グレードのケーブルを交換する必要がある場合があります。これは、現代の長距離使用では光ファイバーで交換できます)。ソースでの指定信号振幅は、ピークツーピークで 800 mV (±10%) です。減衰により、受信機でははるかに低い電圧が測定される場合があります。受信機でイコライゼーションを使用すると、リピータを使用せずに 270 Mbit/s SDI を 300 メートル (980 フィート) 以上送信できますが、より短い距離が推奨されます。HD ビットレートの最大走行距離は短く、通常は 100 メートル (330 フィート) です。^{[9] [10]}

圧縮されていないデジタルコンポーネント信号が送信されます。データはNRZI形式でエンコードされ、線形フィードバック シフト レジスタを使用してデータをスクランブルし、インターフェイス上に 0 または 1 の長い文字列が存在する可能性を減らします。インターフェイスは自己同期および自己クロッキングです。フレーミングは、特別な同期パターンを検出することによって行われます。このパターンは、(スクランブルされていない) シリアル デジタル信号上に、10 個の 1 の後に 20 個の 0 が続くシーケンス (HD では 20 個の 1 の後に 40 個の 0 が続くシーケンス) として表示されます。このビット パターンは、データ ペイロード内の他の場所では有効ではありません。

シリアル デジタル ビデオ信号では、いくつかのビット レートが使用されます。

• SMPTE 259M で定義されている標準解像度アプリケーションの場合、可能なビット レートは 270 Mbit/s、360 Mbit/s、143 Mbit/s、および 177 Mbit/s です。270 Mbit/s が最も一般的に使用されていますが、360 Mbit/s インターフェイス (ワイド スクリーンの標準解像度に使用) が使用されることもあります。143 および 177 Mbit/s インターフェイスは、複合エンコード ( NTSCまたはPAL ) ビデオをデジタルで送信するためのもので、現在は廃止されていると考えられています。
• 拡張解像度アプリケーション (主に 525P)向けには、540 Mbit/s のインターフェイスがいくつか定義されており、デュアルリンク 270 Mbit/s インターフェイスのインターフェイス標準も定義されています。これらはめったに見られません。
• HDTVアプリケーションの場合、シリアル デジタル インターフェイスは SMPTE 292M によって定義されています。1.485 Gbit/s と 1.485/1.001 Gbit/s の 2 つのビット レートが定義されています。1/1.001 の係数は、SMPTE 292M が既存のNTSCシステムと互換性を持つように、フレーム レートが 59.94 Hz、29.97 Hz、および 23.98 Hz のビデオ形式をサポートできるようにするために提供されています。この規格の 1.485 Gbit/s バージョンは、60 Hz、50 Hz、30 Hz、25 Hz、および 24 Hz など、広く使用されている他のフレーム レートをサポートしています。両方の規格をまとめて、公称ビット レートが 1.5 Gbit/s であると呼ぶのが一般的です。
• HD-SDI インターフェイスが提供できる以上の解像度、フレーム レート、または色忠実度を必要とする超高解像度アプリケーション向けに、SMPTE 372M 規格ではデュアル リンクインターフェイスが定義されています。名前が示すように、このインターフェイスは並列に動作する 2 つの SMPTE 292M 相互接続で構成されています。特に、デュアル リンク インターフェイスは、60 Hz、59.94 Hz、および 50 Hz のフレーム レートで 10 ビット、4:2:2、1080P 形式をサポートするほか、12 ビットの色深度、RGB エンコーディング、および4:4:4カラー サンプリングもサポートします。
• 公称 3 Gbit/s インターフェース (正確には 2.97 Gbit/s ですが、一般的には「3 ギガ」と呼ばれます) は、2006 年に SMPTE によって 424M として標準化されました。2012 年に SMPTE ST 424:2012 として改訂され、デュアル 1.485 Gbit/s インターフェースでサポートされているすべての機能をサポートしますが、必要なケーブルは 2 本ではなく 1 本だけです。

SMPTE 297-2006 は、ビットシリアルデジタル信号を伝送するための光ファイバーシステムを定義します。これは、SMPTE ST 259 信号 (143 ～ 360 Mbit/s)、SMPTE ST 344 信号 (540 Mbit/s)、SMPTE ST 292-1/-2 信号 (1.485 Gbit/s および 1.485/1.001 Gbit/s)、および SMPTE ST 424 信号 (2.970 Gbit/s および 2.970/1.001 Gbit/s) を伝送することを目的としています。光学仕様に加えて、ST 297 ではレーザー安全性テストも義務付けられており、すべての光インターフェイスには安全性コンプライアンス、アプリケーション、および相互運用性を示すラベルが付けられています。^[14]

8 ビットのパラレル デジタル インターフェイスは、ITU-R Rec. 601で定義されていますが、これは廃止されています (ただし、さまざまな標準の多くの条項では、8 ビット インターフェイスの可能性が考慮されています)。

SD および ED アプリケーションでは、シリアル データ形式は 10 ビット幅に定義されていますが、HD アプリケーションでは 20 ビット幅で、2 つの並列 10 ビット データ ストリーム ( YおよびCと呼ばれます) に分割されます。SD データ ストリームは次のように配置されます。

Cb Y Cr Y' Cb Y Cr Y'

一方、HD データストリームは次のように配置されます。

はい

はい はい はい はい はい はい はい はい

Ｃ

Cb Cr Cb Cr Cb Cr Cb Cr

すべてのシリアル デジタル インターフェイス (旧式の複合エンコーディングを除く) では、ネイティブ カラー エンコーディングは4:2:2 YCbCr形式です。輝度チャネル (Y) は全帯域幅 (270 Mbit/s SD では 13.5 MHz、HD では約 75 MHz) でエンコードされ、2 つの色度チャネル (Cb と Cr) は水平方向にサブサンプリングされ、半分の帯域幅 (6.75 MHz または 37.5 MHz) でエンコードされます。Y、Cr、Cb サンプルは共存(同時に取得) され、Y' サンプルは 2 つの隣接する Y サンプルの中間の時間に取得されます。

上記で、Y は輝度サンプル、C は色度サンプルを表します。Cr と Cb は、さらに赤と青の「色差」チャネルを表します。詳細については、コンポーネント ビデオを参照してください。このセクションでは、SDI のネイティブ カラー エンコーディングについてのみ説明します。インターフェイスを汎用の 10 ビット データ チャネルとして扱うことで、他のカラー エンコーディングも可能です。他の色彩エンコーディングの使用、およびRGBカラースペースとの間の変換については、以下で説明します。

ビデオ ペイロード (および補助データ ペイロード) では、4 ～ 1,019 (004 ₁₆～ 3FB _{16 ) の範囲の任意の 10 ビット ワードを使用できます。0 ～ 3 および 1,020 ～ 1,023 (3FC 16} ～ 3FF ₁₆ )の値は予約されており、ペイロードのどこにも出現できません。これらの予約語には 2 つの目的があります。同期パケットと補助データ ヘッダーの両方に使用されます。

同期パケット (一般にタイミング リファレンス信号またはTRSと呼ばれる) は、各ラインの最初のアクティブ サンプルの直前、および最後のアクティブ サンプルの直後 (および水平ブランキング領域の開始前) に発生します。同期パケットは 4 つの 10 ビット ワードで構成され、最初の 3 つのワードは常に同じ (0x3FF、0、0) です。4 番目のワードは 3 つのフラグ ビットとエラー訂正コードで構成されます。結果として、8 つの異なる同期パケットが考えられます。

HD-SDI およびデュアル リンク インターフェイスでは、同期パケットはY および C データ ストリームの両方で同時に発生する必要があります (デュアル リンク インターフェイスの 2 本のケーブル間の遅延は許容されます。デュアル リンクをサポートする機器は、他のリンクが追いつくように先頭のリンクをバッファリングする必要があります)。SD-SDI および拡張定義インターフェイスでは、データ ストリームは 1 つだけなので、同期パケットは一度に 1 つだけです。パケットの数の問題を除けば、その形式はシリアル デジタル インターフェイスのすべてのバージョンで同じです。

4 番目のワード (一般にXYZ ワードと呼ばれる) にあるフラグ ビットは、H、F、および V と呼ばれます。H ビットは水平ブランキングの開始を示し、水平ブランキング領域の直前の同期ビットでは H が 1 に設定されている必要があります。このようなパケットは一般にアクティブ ビデオの終了( EAV)パケットと呼ばれます。同様に、アクティブ ビデオの開始直前に現れるパケットでは H が 0 に設定されており、これがアクティブ ビデオの開始( SAV)パケットです。

同様に、V ビットは垂直ブランキング領域の開始を示すために使用されます。V=1 の EAV パケットは、次のライン (ラインは EAV で開始すると見なされます) が垂直間隔の一部であることを示します。V=0 の EAV パケットは、次のラインがアクティブ ピクチャの一部であることを示します。

F ビットは、インターレースフレーム形式およびセグメント フレーム形式で使用され、ラインが最初のフィールド (またはセグメント) からのものか、2 番目のフィールド (またはセグメント) からのものかを示します。プログレッシブ スキャン形式では、F ビットは常に 0 に設定されます。

高解像度シリアル デジタル インターフェイス (およびデュアル リンク HD) では、インターフェイスの堅牢性を高めるために追加のチェック ワードが提供されます。これらの形式では、EAV パケット (SAV パケットではない) の直後の 4 つのサンプルに、巡回冗長検査フィールドと行数インジケータが含まれます。CRC フィールドは、前の行の CRC を提供し (CRC は Y ストリームと C ストリームに対して個別に計算されます)、インターフェイスのビット エラーを検出するために使用できます。行数フィールドは、現在の行の行番号を示します。

CRC と行数は SD および ED インターフェイスでは提供されません。代わりに、EDH パケットと呼ばれる特別な補助データ パケットをオプションで使用して、データの CRC チェックを行うことができます。

特定のデータ ストリーム内の各サンプルには、一意の行とサンプル番号が割り当てられます。すべての形式で、SAV パケットの直後の最初のサンプルにはサンプル番号 0 が割り当てられ、次のサンプルにはサンプル 1 が割り当てられ、次の SAV パケットの XYZ ワードまで続きます。データ ストリームが 1 つしかない SD インターフェイスでは、0 番目のサンプルは Cb サンプル、1 番目のサンプルは Y サンプル、2 番目のサンプルは Cr サンプル、3 番目のサンプルは Y' サンプルとなり、パターンはそこから繰り返されます。HD インターフェイスでは、各データ ストリームに独自のサンプル番号が付けられます。つまり、Y データ ストリームの 0 番目のサンプルは Y サンプル、次のサンプルは Y' サンプル、というように続きます。同様に、C データ ストリームの最初のサンプルは Cb、次に Cr、そして再び Cb となります。

行は、1 から始まり、指定された形式のフレームあたりの行数 (通常は 525、625、750、または 1125 ( Sony HDVS )) まで順番に番号が付けられます。行 1 の決定は多少恣意的ですが、関連する標準によって明確に指定されています。525 行のシステムでは、垂直ブランクの最初の行が行 1 ですが、他のインターレース システム (625 および 1125 行) では、F ビットがゼロに遷移した後の最初の行が行 1 です。

ラインは EAV から始まるとみなされますが、サンプル 0 は SAV に続くサンプルです。これにより、1080i ビデオの特定のラインの最初のサンプルはサンプル番号 1920 (その形式の最初の EAV サンプル) であり、ラインは次のサンプル 1919 (その形式の最後のアクティブ サンプル) で終了するという、やや紛らわしい結果になります。この動作は、ライン遷移が水平ブランキング領域のほぼ中間で発生する同期パルスで発生するとみなされるアナログ ビデオ インターフェイスとは多少異なることに注意してください。

リンク番号は、マルチリンク インターフェイスでのみ問題となります。最初のリンク (プライマリリンク) にはリンク番号 1 が割り当てられ、後続のリンクには増加するリンク番号が割り当てられます。したがって、デュアル リンク システムの 2 番目 (セカンダリ) のリンクはリンク 2 です。特定のインターフェイスのリンク番号は、垂直補助データ スペースにある VPID パケットによって示されます。

デュアル リンクのデータ レイアウトは、プライマリ リンクをシングル リンク インターフェイスに送り込んでも、使用可能な (ただし多少劣化する) ビデオを生成できるように設計されていることに注意してください。セカンダリ リンクには通常、追加のLSB (12 ビット形式)、4:4:4 サンプリング ビデオの非共存サンプル (プライマリ リンクは有効な 4:2:2 のまま)、アルファ チャネルまたはデータ チャネルなどが含まれます。1080P デュアル リンク構成の 2 番目のリンクがない場合でも、最初のリンクには有効な 1080i 信号が含まれます。

デュアル リンク経由の 1080p60、59.94、または 50 Hz ビデオの場合、各リンクには同じフィールド レートの有効な 1080i 信号が含まれます。最初のリンクには、奇数フィールドの 1 行目、3 行目、5 行目と偶数フィールドの 2 行目、4 行目、6 行目などが含まれます。2 番目のリンクには、奇数フィールドの偶数ラインと偶数フィールドの奇数ラインが含まれます。2 つのリンクを組み合わせると、より高いフレーム レートのプログレッシブ スキャン画像が生成されます。

SMPTE 259Mと同様に、 SMPTE 292M は補助データ用のSMPTE 291M標準をサポートしています。補助データは、シリアル デジタル信号内の非ビデオ ペイロードの標準化されたトランスポートとして提供され、埋め込みオーディオ、クローズド キャプション、タイムコード、およびその他の種類のメタデータなどに使用されます。補助データは、0、3FF、3FF (同期パケット ヘッダーの反対) で構成される 3 ワード パケットで示され、その後に 2 ワードの識別コード、データ カウント ワード (ペイロードの 0～255 ワードを示す)、実際のペイロード、および 1 ワードのチェックサムが続きます。ヘッダーでの使用以外では、ビデオ ペイロードに禁止されているコードは、補助データ ペイロードにも禁止されています。

補助データの具体的な用途としては、埋め込みオーディオ、EDH、VPID、SDTI などがあります。

デュアル リンク アプリケーションでは、補助データは主にプライマリ リンク上に存在します。セカンダリ リンクは、プライマリ リンクに空きがない場合にのみ補助データに使用されます。このルールの例外は VPID パケットです。両方のリンクに有効な VPID パケットが存在する必要があります。

HD および SD シリアル インターフェイスは、どちらも 16 チャンネルの埋め込みオーディオを提供します。2 つのインターフェイスは、異なるオーディオ カプセル化方法を使用します。SD は SMPTE 272M 標準を使用し、HD は SMPTE 299M 標準を使用します。いずれの場合も、SDI 信号には、ビデオとともに最大 16 のオーディオ チャンネル (8 ペア) の埋め込み 48 kHz、24 ビット オーディオ チャンネルを含めることができます。通常、48 kHz、24 ビット (SD では 20 ビットですが、24 ビットまで拡張可能) PCMオーディオが、 AES3デジタル オーディオ インターフェイスと直接互換性のある方法で保存されます。これらは、受信機が TRS から独自のブランキング信号を生成するため、SDI 信号が何も役に立たない (水平) ブランキング期間に配置されます。

デュアルリンク アプリケーションでは、各リンクが 16 チャネルを伝送できるため、32 チャネルのオーディオが利用できます。

SMPTE ST 299-2:2010 は、3G SDI インターフェイスを拡張し、単一リンクで 32 個のオーディオ チャネル (16 ペア) を送信できるようにします。

標準解像度インターフェイスにはチェックサム、CRC、またはその他のデータ整合性チェックがないため、 EDH (エラー検出および処理) パケットをビデオ信号の垂直間隔にオプションで配置できます。このパケットには、アクティブ画像とフィールド全体 (切り替えが発生する可能性のあるラインや、有効なデータを含まないラインを除く) の両方の CRC 値が含まれます。機器は独自の CRC を計算し、受信した CRC と比較してエラーを検出できます。

EDH は通常、標準解像度インターフェイスでのみ使用されます。HD インターフェイスに CRC ワードが存在するため、EDH パケットは不要になります。

VPID (またはビデオ ペイロード識別子) パケットは、ビデオ フォーマットの説明にますます使用されています。シリアル デジタル インターフェイスの初期バージョンでは、TRS の H 遷移と V 遷移の間のライン数とサンプル数をカウントすることで、ビデオ フォーマットを一意に特定することができました。デュアル リンク インターフェイスとセグメント フレーム標準の導入により、これは不可能になりました。そのため、VPID 標準 (SMPTE 352M で定義) は、ビデオ ペイロードのフォーマットを一意かつ明確に識別する方法を提供します。

ビデオ信号のアクティブ部分は、SAV パケットに続き、次の EAV パケットに先行するサンプルとして定義されます。対応する EAV パケットと SAV パケットの V ビットはゼロに設定されています。実際の画像情報はアクティブ部分に格納されます。

シリアル デジタル インターフェイスでは、複数のカラー エンコーディングが可能です。デフォルト (最も一般的なケース) は、4:2:2 YCbCrとしてエンコードされた 10 ビット線形サンプリング ビデオ データです (YCbCr は、 YPbPrカラー スペースのデジタル表現です)。ビデオのサンプルは、上記のように保存されます。データ ワードは、次のように、それぞれのビデオ コンポーネントの信号レベルに対応します。

• 輝度 (Y) チャネルは、信号レベル 0 mV にコードワード 64 (16 進数 40) が割り当てられ、700 ミリボルト (フルスケール) にコードワード 940 (16 進数 3AC) が割り当てられるように定義されています。
• クロマ チャネルの場合、0 mV にはコード ワード 512 (16 進数 200) が割り当てられ、-350 mV にはコード ワード 64 (16 進数 40) が割り当てられ、+350 mV にはコード ワード 960 (16 進数 3C0) が割り当てられます。

輝度チャンネルと彩度チャンネルのスケーリングは同一ではないことに注意してください。これらの範囲の最小値と最大値は、推奨される信号制限を表しますが、ビデオ ペイロードはこれらの範囲外になる場合があります (予約コード ワード 0～3 および 1020～1023 がビデオ ペイロードに使用されない場合)。さらに、対応するアナログ信号は、この範囲からさらに外れる場合があります。

YPbPr (および YCbCr) はどちらもRGB色空間から派生しているため、変換手段が必要です。デジタル ビデオで一般的に使用される 色彩測定法は次の 3 つです。

• SD および ED アプリケーションでは通常、 ITU-R Rec. 601で指定された色彩測定マトリックスが使用されます。
• ほとんどの HD、デュアル リンク、および 3 Gbit/s アプリケーションでは、 ITU-R Rec. 709で指定された別のマトリックスが使用されます。
• SMPTE 260M で規定された 1035 ラインの MUSE HD 規格 (主に日本で使用されており、現在では大部分が廃止されていると考えられている) では、SMPTE 240M で規定された色彩測定マトリックスが使用されていました。1035 ライン形式が 1080 ライン形式に置き換えられたため、この色彩測定は現在ではほとんど使用されていません。

デュアルリンクおよび 3 Gbit/s インターフェイスは、4:2:2 YCbCr 以外のカラー エンコーディングもサポートします。

• 4:2:2 および 4:4:4 YCbCr、オプションのアルファ(リニア キーイング、別名アルファ合成に使用) またはデータ (非ビデオ ペイロードに使用) チャネル付き
• 4:4:4 RGB、オプションでアルファまたはデータ チャネルも使用可能
• 4:2:2 YCbCr、4:4:4 YCbCr、および 4:4:4 RGB では、サンプルあたりのカラー情報は 10 ビットではなく 12 ビットです。インターフェイス自体は依然として 10 ビットであることに注意してください。チャネルあたりの追加 2 ビットは、2 番目のリンク上の追加の 10 ビット チャネルに多重化されます。

RGB エンコーディングを使用する場合、3 つの原色はすべて Y チャネルと同じ方法でエンコードされます。値 64 (16 進数で 40) は 0 mV に相当し、940 (16 進数で 3AC) は 700 mV に相当します。

12 ビット アプリケーションは 10 ビット アプリケーションと同様の方法でスケーリングされ、追加の 2 ビットはLSBと見なされます。

補助データに使用されない垂直および水平ブランキング領域の部分については、輝度サンプルにコード ワード 64 (16 進数 40) を割り当て、彩度サンプルにコード ワード 512 (16 進数 200) を割り当てることをお勧めします。これらは両方とも 0 mV に相当します。インターフェイスを壊すことなくアナログ垂直間隔情報 (垂直間隔タイムコードや垂直間隔テスト信号など) をエンコードすることは許可されていますが、このような使用法は非標準です (メタデータを伝送するには補助データが推奨される手段です)。ただし、アナログ同期信号とバースト信号をデジタルに変換することは推奨されません。また、デジタル インターフェイスではどちらも必要ありません。

異なる画像フォーマットには異なるデジタルブランキング要件があります。たとえば、いわゆる1080ラインHDフォーマットはすべて1080本のアクティブラインを持ちますが、合計ラインは1125本で、残りは垂直ブランキングです。^[1]

シリアル デジタル インターフェイスのさまざまなバージョンは、多数のビデオ形式をサポートしています。

• 270 Mbit/s インターフェースは、59.94 Hz フィールド レート (29.97 Hz フレーム レート) の 525 ラインのインターレース ビデオと、625 ラインの 50 Hz インターレース ビデオをサポートします。これらの形式は、それぞれNTSCおよびPAL -B/G/D/K/I システムと高い互換性があり、 NTSCおよびPALという用語は、これらの形式を指すためによく (誤って) 使用されます (PAL は複合カラー エンコーディング スキームであり、この用語はライン標準を定義しませんが、625i で最もよく使用されます)。一方、シリアル デジタル インターフェースは、廃止された 143 Mbit/s および 177 Mbit/s 形式を除き、コンポーネント標準です。
• 360 Mbit/s インターフェースは、525i および 625i ワイドスクリーンをサポートします。4:2:0 サンプリングを使用する場合は、525p のサポートにも使用できます。
• さまざまな 540 Mbit/s インターフェイスは、525p および 625p 形式をサポートします。
• 公称 1.49 Gbit/s のインターフェイスは、ほとんどの高解像度ビデオフォーマットをサポートします。サポートされるフォーマットには、1080/60i、1080/59.94i、1080/50i、1080/30p、1080/29.97p、1080/25p、1080/24p、1080/23.98p、720/60p、720/59.94p、720/50p などがあります。さらに、いくつかの 1035i 形式 (日本の旧式テレビ規格)、720/24p などの半分の帯域幅の 720p 規格 (一部のフィルム変換アプリケーションで使用され、1 ラインあたりのサンプル数が奇数であるため珍しい^{[引用が必要]} )、およびさまざまな 1080psf (プログレッシブ、セグメント化フレーム) 形式があります。プログレッシブ セグメント化フレーム形式は、インターレース ビデオとして表示されますが、プログレッシブにスキャンされたビデオが含まれています。これは、30 Hz や 24 Hz などの低いフィールド レートにロックできないことが多いアナログ モニターやテレビをサポートするために行われます。
• 2.97 Gbit/s デュアルリンク HD インターフェイスは、1080/60p、1080/59.94p、1080/50p に加え、4:4:4 エンコーディング、より深い色深度、RGB エンコーディング、アルファ チャネル、非標準解像度 (コンピュータ グラフィックスやデジタル シネマでよく見られる) をサポートします。
• 3G-SDIのクアッドリンクインターフェースはUHDTV-1解像度2160/60pをサポート

ここで説明する通常のシリアル デジタル インターフェイスに加えて、シリアル デジタル インターフェイスに類似している、またはシリアル デジタル インターフェイス内に含まれる他の類似インターフェイスがいくつかあります。

SDTI (シリアル データ転送インターフェイス)と呼ばれる拡張仕様があり、これにより、圧縮された (つまり、DV、MPEGなど) ビデオ ストリームを SDI ラインで転送できます。これにより、1 本のケーブルで複数のビデオ ストリームを転送したり、リアルタイムよりも高速 (2 倍、4 倍など) なビデオ転送が可能になります。関連規格である HD-SDTI は、SMPTE 292M インターフェイスで同様の機能を提供します。

SDTI インターフェースは SMPTE 305M で規定されています。HD-SDTI インターフェースは SMPTE 348M で規定されています。

非同期シリアル インターフェイス (ASI) 仕様は、複数の MPEG ビデオ ストリームを含む MPEG トランスポート ストリーム (MPEG-TS) を 75 オームの銅同軸ケーブルまたはマルチモード光ファイバー経由で転送する方法を規定しています。ASI は、放送番組をスタジオから最終伝送装置に転送し、その後視聴者に届ける一般的な方法です。

ASI 規格は、デジタル ビデオ放送(DVB) 規格の一部です。

標準SMPTE 349M: SMPTE 292M による代替ソース画像フォーマットの転送は、非標準および低ビットレートのビデオ フォーマットを HD-SDI インターフェイス内にカプセル化する手段を指定します。この標準により、たとえば、複数の独立した標準解像度のビデオ信号を HD-SDI インターフェイスに多重化し、1 本のワイヤで送信できます。この標準は、低ビットレート フォーマットの要件を満たすために EAV と SAV のタイミングを調整するだけでなく、SDI フォーマット全体 (同期ワード、補助データ、およびビデオ ペイロードを含む) を292M ストリーム内の通常のデータ ペイロードとして カプセル化し、送信する手段を提供します。

HDMIインターフェースは、HDMI 準拠デバイスから互換性のあるコンピュータ モニター、ビデオプロジェクター、デジタル テレビ、またはデジタル オーディオデバイスに、非圧縮ビデオデータと圧縮/非圧縮デジタルオーディオデータを転送するためのコンパクトなオーディオ/ビデオ インターフェースです。主に消費者向け分野で使用されていますが、非圧縮ビデオ (クリーン HDMIと呼ばれることが多い) を含むプロ用デバイスでもますます使用されるようになっています。

G.703規格は、もともと電話用に設計された別の高速デジタル インターフェイスです。

HDcctv規格は、ビデオ監視アプリケーション向けの SDI の適応を具体化したものです。ビデオ監視カメラ用の類似しているが異なる形式である TDI と混同しないでください。

CoaXPress規格は、もともと産業用カメラ インターフェース用に設計された別の高速デジタル インターフェースです。CoaXPress のデータ レートは、1 本の同軸ケーブルで最大 12.5 Gbit/s です。この規格には、41 Mbit/s のアップリンク チャネルと Power over Coax も含まれています 。

• 映画テレビ技術者協会: SMPTE 274M-2005: 複数の画像レートの画像サンプル構造、デジタル表現、およびデジタルタイミング参照シーケンス
• 映画テレビ技術者協会: SMPTE 292M-1998: 高精細テレビ用ビットシリアル デジタル インターフェイス
• 映画テレビ技術者協会: SMPTE 291M-1998: 補助データ パケットとスペースのフォーマット
• 映画テレビ技術者協会: SMPTE 372M-2002: 1920 x 1080 画像ラスター用デュアル リンク 292M インターフェイス
