PC システム設計ガイド

PCシステム設計ガイド( PC-97、PC-98、PC-99、またはPC 2001仕様とも呼ばれる) は、 MicrosoftとIntel Corporationが 1997 年から 2001 年にかけてまとめた、IBM PC 互換 パーソナル コンピュータのハードウェア設計要件と推奨事項のシリーズです。このガイドの目的は、 Microsoft Windowsオペレーティング システムの機能を最大限に活用するハードウェアを製造元が提供できるようにし、そのようなコンピュータのセットアップと使用を簡素化することでした。

標準的なコンピュータの各部分と最も一般的な種類の周辺機器は、特定の要件で定義されています。仕様を満たすシステムとデバイスは、オペレーティング システムによって自動的に認識され、構成される必要があります。

PC システム設計ガイドは 4 つのバージョンがリリースされました。PC-97 では、ベーシック PC、ワークステーション PC、エンターテイメント PCの要件が区別されました。PC-98 では、モバイル PC がカテゴリとして追加されました。PC 2001 では、エンターテイメント PC は削除されました。

必須：

• 120 MHz Pentium、MIPS R4x00、Digital Alpha 21064 (EV4)、またはIBM PowerPCアーキテクチャ (後者 3 つはWindows NTのみ)
• 16MBのRAM

初期バージョン。

• PS/2キーボード（紫）とPS/2マウス（緑）コネクタのカラーコードを導入

(NEC の互換性のないPC-98シリーズ と混同しないでください)

Windows 98またはWindows 2000で使用するシステムを対象としています。必須:

• MMXテクノロジ搭載 200 MHz Pentium プロセッサ(または同等の性能)
• 256 KB L2 キャッシュ
• 32 MB RAM (推奨: 64 MB の 66 MHz DRAM)
• ACPI 1.0 (電源ボタンの動作を含む)
• BIOS の起動が速い(RAM テストが制限され、フロッピー テストがなく、起動時の表示が最小限など)
• BIOS Y2K準拠
• PXEプリブート環境

ISBN  1-57231-716-7として出版されました。

必須：

• 300MHz CPU
• 64 MBのRAM
• USB
• ポートとコネクタの包括的な色分けスキーム（下記参照）

強くお勧めしません:

• プラグアンドプレイ非対応ハードウェア
• ISAスロット

ISBN 0-7356-0518-1として出版されました。

必須：

• 667MHz CPU
• 64 MBのRAM

最終バージョン。すべてのデスクトップ システムで IO- APIC を有効にすることを義務付ける最初のバージョン。レガシーを削減したシステムとレガシーのないシステムに重点が置かれています。ISA 拡張スロットや MS-DOS へのデバイス依存などの一部の「レガシー」項目は完全に禁止されていますが、その他の項目は単に強く推奨されていません。^[1]

PC 2001 ではA20 ラインの互換性が削除されています。「A20M# 生成ロジックがシステムにまだ存在する場合、このロジックは、I/O ポート 92 のビット 1 へのソフトウェア書き込みによって A20M# がプロセッサにアサートされないように終了する必要があります。」^[2]

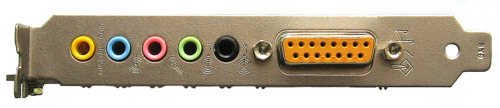

PC 99 がエンドユーザーに最も目に見える形で、かつ永続的な影響を与えたのは、 PC で使用されるさまざまな標準タイプのプラグとコネクタにカラー コードを導入したことでしょう。^[3]多くのコネクタは、特に PC 初心者にとっては非常によく似ているため、これにより周辺機器を PC の正しいポートに接続するのが非常に簡単になりました。このカラー コードは、ほぼすべての PC およびマザーボードメーカーによって徐々に採用されました。一部のカラー コードは、周辺機器メーカーにも広く採用されています。

• ATTX
• レガシーフリーPC
• マルチメディアPC
• サウンドカード
• IBM PC互換機
• PoweredUSB (他の色分けされたポートを使用する独自の高出力 USB 拡張機能)
