吹き矢（ミサイル）

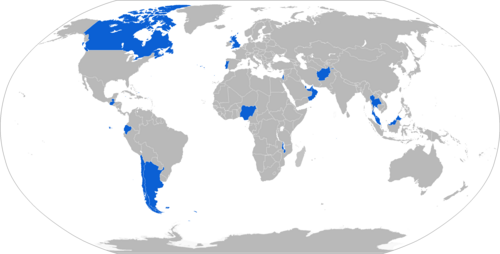

ショーツ・ブローパイプは、1975年から1985年までイギリス陸軍と海兵隊で使用されていた携帯式地対空ミサイル（MANPADS）である。世界各国の軍隊でも使用された。ほとんどの機体は1990年代半ばまでに退役した。小型のジョイスティックで目標まで手動で誘導し、無線制御リンクを介してミサイルに誘導修正信号を送るという点で、他のMANPADSとは一線を画している。

ブローパイプは、1966年の計画発案から1975年の実戦配備まで、長期間にわたる議論を呼んだ開発過程を経た。 1982年のフォークランド紛争で初めて実戦投入され、紛争の両陣営で使用された。しかし、その性能は芳しくなく、確認された撃墜数はわずか2機だった。

システムの性能が低かったため、半自動誘導機能を備えた改良版であるジャベリンが導入された。さらに、ジャベリンS15ではレーザー照準システムが搭載され、後にスターバーストと改名された。どちらのジャベリンシステムも短期間しか使用されず、 1990年代にははるかに強力なスターストリークに取って代わられた。

潜水艦搭載型システムを含む、いくつかの改良型や代替発射装置は量産化されなかった。ミサイルの総生産数は約3万5000発であった。

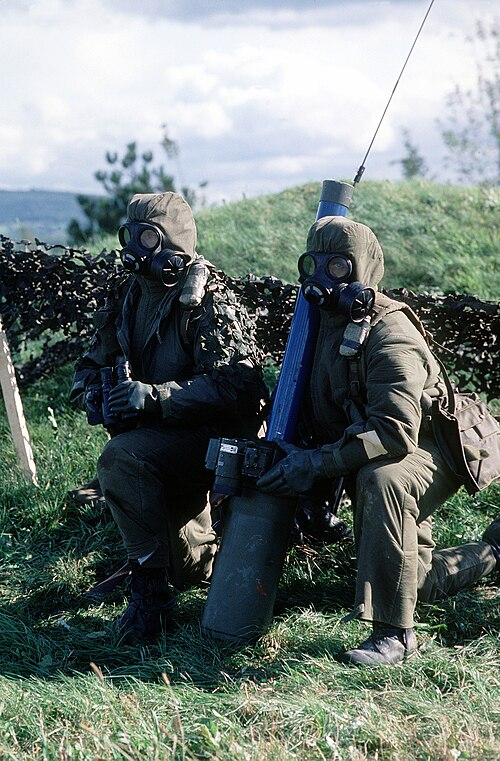

ミサイルは、保管用シリンダー/発射管に1発ずつ装填されて供給される。照準装置は発射管にクリップで固定され、操作員の肩から発射される。^{[ 8 ]}容器全体のサイズを小さくするため、ミサイルの後部フィンは発射管前部の直径の大きいシリンダーに格納される（このシリンダーには誘導信号を送信するための八木アンテナも含まれている）。発射時には、フィンはミサイルが通過する際にミサイルの後部に滑り込み、熱で活性化する粘着テープで固定される。これにより、発射容器は独特の形状になり、前部は大きく、後部は非常に薄くなる。ミサイルは発射時には短時間の固体ロケットで推進され、発射管から十分に離れた後は持続モーターで推進される。^{[ 2 ]}

ブローパイプの誘導は最初は半自動で、照準ユニット上部の赤外線光学照準器によってミサイルが照準器の十字線の中心に集められます。発射後2〜3秒でミサイル誘導は完全なMCLOSモードに切り替わり、オペレーターはミサイルの完全な制御を取り戻します。オペレーターは小型のサムジョイスティックを使用してミサイルを目標まで手動で操縦する必要があります。オペレーターはヘリコプターなどの低空飛行目標を攻撃する際に自動集束を使用しないことを選択できますが、その場合はミサイルが地面に当たらないようにランチャーを仰角を上げる必要があります。ミサイルの尾部にある4つのフレアにより、飛行中はまず赤外線光学照準器で、次にオペレーターでミサイルを視認できます。起爆は近接信管または接触信管のいずれかです。緊急時には、オペレーターはシステムスイッチで送信機の電源を切ることで交戦を終了でき、その後ミサイルは直ちに自爆します。照準ユニットは空になったミサイルコンテナから取り外して新しい弾薬に取り付けることができます。^{[ 2 ]}

ブローパイプは1982年のフォークランド紛争で両陣営によって使用された。標的は通常、低空で接近し地形を遮蔽物として利用する高速飛行航空機であるため、ブローパイプの操作員には探知、照準、発射に約20秒しか時間がなかった。ジュリアン・トンプソン准将はこの兵器の使用を「排水管でキジを撃とうとするようなもの」と例えた。イギリス軍は紛争中に95発のミサイルを発射したが、その約半数が様々な不具合を起こした。^{[ 9 ]}ブローパイプによる撃墜が確認されたのは1件のみで、 5月28日にグースグリーンの戦いでイギリス海兵隊防空部隊が発射したミサイルによりアルゼンチン海軍のアエルマッキMB-339A （4-A-114）が撃墜された。パイロットのミゲル少尉は死亡した。^{[ 10 ]}

アルゼンチン側の経験も同様に残念なものであった。5月21日、ハリアーGR.3 （XZ972）がポート・ハワード上空でアルゼンチン第601コマンドー中隊によって撃墜された。パイロットのジェフ・グローバー中尉は脱出し、 7月8日まで捕虜として拘束された。^{[ 11 ]} 6月8日、第6連隊のヒューゴ・マクドゥーガル伍長が別のハリアーGR.3（XZ989）を損傷させ、サン・カルロスでの緊急着陸中に墜落した。^{[ 11 ]}パイロットのピーター・スクワイア中佐は無傷であったが、機体は廃棄処分され、部品として使用され、その後RAFギュタースローで訓練用として割り当てられたが、基地の閉鎖後にスクラップとなった。^{[ 12 ] [ 13 ] [ 14 ]}

ブローパイプは、横切る目標を攻撃したり、操作者から急速に遠ざかる目標を追跡したりする際に特に効果がないことが判明した。その性能の悪さから、イギリス軍から撤退させられた。1986年、保管されていたユニットの一部が、イギリスが支援していたアフガニスタンのムジャヒディンに装備するために秘密裏に送られた。ムジャヒディンは、ソ連と戦っていた。 ^{[ 15 ]}このシステムは再び効果がないことが判明し、^{[ 16 ]}最終的にアメリカのスティンガーミサイルに取って代わられた。ブローパイプは国際兵器市場で入手可能であったため、その起源は憶測の余地があったが、スティンガーは制限されていたため、当時、西側諸国がムジャヒディンを支援していることをより公然と認めていたことを示していた。スティンガーの登場により、ブローパイプは主に地上目標に対する手動誘導長距離兵器として使用されるようになった。^{[ 17 ]}ブローパイプミサイルシステムは、2012年5月にもアフガニスタンの武器庫で発見された。^{[ 18 ]}

カナダ軍は、1991年の湾岸戦争における海軍の貢献を守るためにブローパイプを保管庫から取り出したが、兵器は老朽化しており、試験された27発のミサイルのうち9発が不発だった。^{[ 19 ]}ブローパイプと互換性のあるジャベリンGLが、後継機として急遽購入された。^{[ 20 ]}

ブローパイプは、1995年のエクアドルとペルー間のセネパ戦争で使用され、主にペルーのミルMi-17およびミルMi-18ヘリコプターに対して展開された。^{[ 21 ]}ある程度の成功があったという主張もあるが、それらはどれも検証されていない。^{[ 2 ]}

ブローパイプの生産は1993年に終了し、公式には合計34,382発のミサイルと約3,000基の発射機が生産された。これらの数字には試験弾も含まれる。^{[ 2 ]}システムの低コストが謳われていたのとは対照的に、1994年にはミサイルは55,570米ドル、照準ユニットは約94,000米ドルだった。^{[ 2 ]}これは、同時期に約35,000米ドルだったスティンガーよりもはるかに高価である。

ブローパイプは、ジャベリン地対空ミサイルに置き換えられた。ジャベリンは、設計は概ね似ているが、性能が向上し、半自動誘導システム（SACLOS）が搭載されている。オペレーターは、目標を視界に捉え続けることでミサイルを制御し、照準ユニットがミサイルを誘導して照準の中心に留まらせる。ミサイル発射装置内のコンピューターが、現在の照準点とミサイルの位置との差を計算し、無線でミサイルにコマンドを送信して着弾点に導く。^{[ 2 ]}

改良型のジャベリンS15では、基本的なジャベリンミサイル本体はそのまま残され、オリジナルの無線指令誘導システムが半自動レーザーシステムに置き換えられた。このシステムでは、発射装置内のレーザーで目標を「ペイント」し、ミサイルの先端にあるシーカーが反射信号を検知して目標に追尾する。これにより、ほぼあらゆる妨害に対して耐性を持つようになる。S15はスターバーストとしてよく知られているが、運用中はさまざまな名称で呼ばれていた。^{[ 2 ]}

スターバーストは短期間使用された後、スターストリークに置き換えられた。スターストリークはスターバーストと同じビームライディングコンセプトを使用しているが、ミサイルと弾頭を大幅に改良している。スターストリークでは、ミサイルはマッハ3.5まで急速に加速し、その後分離して3つのダーツ状の迎撃弾を放出する。各ダーツはレーザービームに乗って独立して誘導されるため、命中率が向上する。ダーツは装甲に対しても効果的である。^{[ 22 ]}
