オジー曲線( / oʊ ˈ dʒ iː / / ˈ oʊ dʒ iː / )は、建築や建設業界でよく見られる、曲がりくねった、または延長された S 字型 (シグモイド) を持つオブジェクト、要素、または曲線です。[ 1] : 218 オジー曲線は、凹面から凸面へ、またはその逆の変曲点の結果として、 2 つの半円曲線または円弧の組み合わせである「二重曲線 」で構成され、[1] : 218 全体の曲線の端が反対方向を指し、接線がほぼ平行になっています。
12 世紀に織物で初めて見られ、特にアーチのデザインにおけるオジー要素の使用は、ゴシック様式やゴシック リバイバル様式のさまざまな建築様式の特徴であると言われています。[1] : 218 この形状は、これらの時代から現在に至るまで、建築において多くの用途があります。これらの建築様式のオジー アーチ[1] : 218 では、鏡像となる 2 つのオジーがアーチの側面を構成しています。[3]また、装飾的なモールディングデザインでは、単一のオジーが一般的なプロファイルです (冒頭の画像を参照)。[1]この用語は、海洋建設でも使用されています。[要出典]この単語は、18 世紀初頭には og と省略されることがあり、[1] : 218 建築建設に関連する木工業界では、ogee は現在でも同様に記述されることがあります (例: OG)。[要出典]
建築での使用
無料辞書『ウィクショナリー』で「ogee」を調べてください。
オジーアーチ
建築において、この用語の主な用途は、2つのオジーアーチが左右対称で頂点で合流するアーチを表すことです。 [3] 1100年代の織物で初めて見られ、オジー要素、特にアーチのデザインの使用は、ヴェネツィアのゴシック様式とゴシックリバイバル建築様式の特徴であると言われています。[1] : 218 オジーアーチは、13世紀後半のイギリスのゴシック建築の特徴でもありました。 [6]
成形

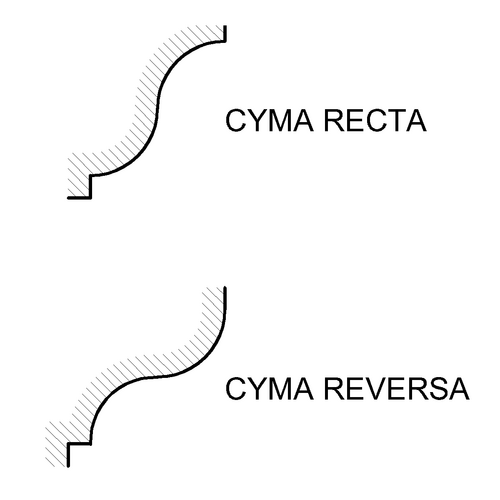

建物の内外の表面装飾には、装飾的なモールディングが含まれることが多く、これらには、低いところから高いところにかけて、垂直の両端を持つ凹状の弧から凸状の弧へと流れ込むオージー型の輪郭が含まれることが多い。下の曲線が凸型で上の曲線が凹型の場合、これはローマ風オージー型と呼ばれるが、これらの用語はしばしば互換的に使用され、さまざまな他の形状にも使用される。このようなローマ風オージー型モールディングの別名には、シマ・リバーサやタロンなどがある。[7]
オジー曲線は「シマ曲線」に類似しているが、シマまたは「シマ・レクタ」は垂直の端ではなく水平の端を持つという違いがある。シマ・リバーサ形式は古代に見られる。例えば、古代ペルシャでは、キュロスの墓にシマ・リバーサが見られた。[8]シマ・リバーサは古代ギリシャ建築にも見られ、その名前はキュマティウムに由来する。[9] [要ページ]オジーとローマのオジーのプロファイルは装飾モールディングに使用され、多くの場合、正方形の断面を持つモールディングで囲まれる。[要出典]そのため、イオニア式とコリント式のアーキトレーブとコーニスモールディングから採用された標準的な古典的装飾用語の一部である。[要出典]
また、オージーは、建物の内装、装飾大工、幅木や台座の覆い、壁と天井が接する部分のクラウンモールディングのトリムピース、そして同様に、家具の上部にも使用されることが多い。[要出典]
その他の用途
オジーは数学用語でもあり、変曲点を意味します。[要出典]この用語は蒸気機関車の設計でも使用され、GER クラス 209などの小型入換機関車のサドルタンクの特定の形状を指します。流体力学では、この用語はそのような形状を持つ空気力学的プロファイルを指すために使用されます。たとえば、超音速航空機コンコルドのオジープロファイルなどです。[要出典]また、オジー曲線はダムの放水路 の下流面にかかる水圧を最小限に抑えるために使用されます。[要出典]
美容顔面手術において、この用語は頬骨または頬骨の突出が頬の中央のくぼみに移行することを表すために使用されます。[誰によると? ]中顔面若返りの目的は、通常のフェイスリフト手術の一般的な部分である、オジーカーブを復元し、頬骨を強調することです。[引用が必要]
オジーの説明が付いた製造物
オジーとは、蒸留装置において、スワンネックとスチルポットを繋ぐポットスチルの泡状のチャンバーに付けられた名前であり、これにより留出物が膨張し、凝縮し、再びスチルポットに戻ることができる。[10]
「オージーワッシャー」は、大きな荷重支持面を持つ留め具に使用される重いワッシャーです。海洋木材構造では、ボルトの頭やナットが木材の表面に沈むのを防ぐために使用されます。 [11]オージーという用語は、ワッシャーの中心の周りに放射状の対称性を生み出すオージー形状を表すために使用されます。[引用が必要]このようなワッシャーのサイズと形状のため、通常は鋳鉄製品として製造されます（ASTM A47 または A48 に準拠）。[引用が必要]
「オージー時計」は、19 世紀に普及した、ゴシック様式を簡略化した重りで動く振り子時計の一種で、オリジナルのデザインはChauncey Jeromeによるものとされている。[12]オージー時計は、マントルピースとして、または壁掛けブラケットに取り付ける形で、米国で製造されるのが一般的で、[13]米国のアンティーク時計の中でも最もよく見られる種類の 1 つである。[要出典]全体的なデザインは長方形で、オージー プロファイルのモールディングで囲まれた中央のガラス扉の周囲には時計の文字盤の下に情景が描かれており、この扉で時計の文字盤と振り子が保護されている。[要出典]滑車で支えられた重りはオージー モールディングの内側に収まるため、目に見えないようになっている。[要出典]
