| ラファエル・パイソン | |
|---|---|

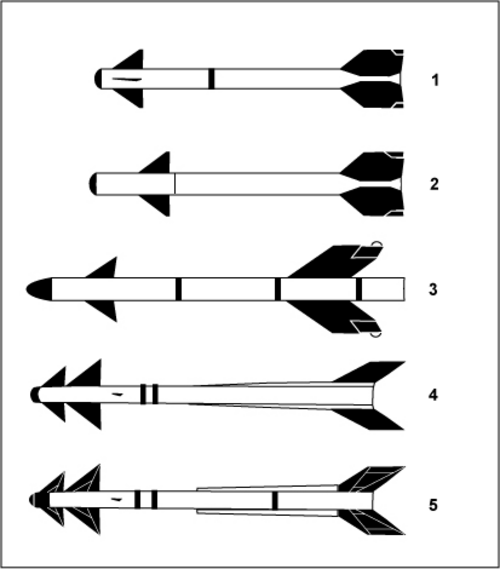

 比較のために、AAMのPythonファミリーの中で最新のPython-5（前面下部に表示）と最古のShafrir-1（背面上部に表示）を示します。 | |
| タイプ | 短距離空対空ミサイル |
| 原産地 | イスラエル |
| サービス履歴 | |
| 使用 者 | オペレーターを参照 |
| 戦争 | ヨム・キプール戦争[ 1 ]フォークランド戦争1982年 レバノン戦争2006年 レバノン戦争[ 2 ] |
| 製作履歴 | |
| メーカー | ラファエル・アドバンスト・ディフェンス・システムズ |
| 単価 | シャフリルシリーズ: シャフリル-1: 20,000ドル |
| 制作 |
|
| 仕様 | |
| 質量 | 103.6キログラム（228ポンド6オンス） |
| 長さ | 3.1メートル（10フィート） |
| 直径 | 160ミリメートル（6.3インチ） |
| 翼幅 | 640 mm (25 インチ) |
| 弾頭 | 11 kg (24 lb 4 oz) |
爆轟機構 | 近接性 |
| エンジン | 固体燃料ロケットモーター |
運用範囲 | 20キロメートル（12マイル）以上 |
| 飛行高度 | 該当なし |
| 最高速度 | マッハ4 |
ガイダンスシステム | 赤外線ホーミング＋320×240ピクセルのデュアル波長帯電気光学イメージングシーカー、発射後ロックオン、赤外線対抗対抗手段（IRCCM）搭載 |
発射プラットフォーム | 航空機: BAE Sea Harrier CASA C-101 Aviojet F-4E Kurnass 2000 F-5E/F Tiger-II McDonnell Douglas F-15 Eagle General Dynamics F-16 Fighting Falcon [ 2 ]ダッソー ミラージュ IIIダッソー ミラージュ 5ダッソー ミラージュ 2000ユーロファイター タイフーン[ 3 ] IAI ネシャー/ダガー/ファインダーIAI クフィールHAL テジャスKAI T-50 ゴールデン イーグル[ 3 ]レオナルド M-346FA マスター[ 3 ]サーブ JAS 39 グリペン[ 4 ]スホーイ Su-30MKI Su-25KMスコーピオン[ 5 ] |
ラファエル・パイソン（すべて大文字で表記；פיתון ）は、イスラエルの兵器メーカーであるラファエル・アドバンスト・ディフェンス・システムズ（旧ラファエル兵器開発局）が製造する空対空ミサイル（AAM）のファミリーです。元々はシャフリル（ヘブライ語：שפריר、大まかにドームまたは保護マントと訳されるが、トンボ（שפירית）の男性形であるトンボにも似た響きがある）シリーズから始まり、 1959年にシャフリル-1ミサイルが開発され、 1970年代初頭にシャフリル-2が続きました。その後、親会社は輸出目的でミサイルに「パイソン」という欧米名を与え、 1978年にパイソン3が発売されたのを皮切りに、改良を重ねてきた。パイソン4、パイソン5、ダービー、そして先進的な地上配備型防空システムであるスパイダーへと進化を遂げた。現在、これらのミサイルは世界15カ国以上の軍隊で運用されている。
1950年代、イスラエル空軍（IAF）は、国内防衛産業の振興と輸入依存の低減を目的として、国産空対空ミサイルの要求仕様を提出した。ラファエル兵器開発局は、 1959年にシャフリル（ヘブライ語: שפריר 、トンボと訳されるが、トンボはイトトンボの男性形、שפרירית）の開発を受注した。このミサイルは1963年にイスラエル空軍のミラージュ戦闘機に搭載され運用開始となったが、IAFはその性能に満足せず、六日間戦争ではこのミサイルによる空中戦での撃墜は達成されず、代わりに機関砲による撃墜が行われた。改良型のシャフリル2は1971年に導入され、史上最も成功した空対空ミサイルの1つとなった。 1973年の第四次中東戦争中、イスラエル空軍はシャフリル2ミサイルを176発発射し、敵機89機を撃墜した。[ 1 ]シャフリル2はイスラエル製の航空機とともに南米諸国に輸出された。
シャフリル-2の後、ラファエル社が製造した新しいミサイルには、西洋名でパイソンという名前が付けられました。そのため、1970年代初頭にラファエル社が製造した次のミサイルはパイソン-3と名付けられましたが、パイソン-1やパイソン-2は存在しません（これらはシャフリル-1、シャフリル-2でした）。パイソン-3は射程と全方位攻撃能力が向上し、 1982年のレバノン戦争の前と最中に35機の敵機を撃墜し、その性能を証明しました。中華人民共和国はその性能に感銘を受け、パイソン-3をライセンス生産してPiLi-8（PL-8）空対空ミサイルとしました。[ 6 ]
Python-3 のさらなる改良により、1980 年代半ばに Python-4 が開発され、ヘルメット照準誘導のオプションが追加されました。[ 7 ] 1990 年代には、ラファエル社は Python-5 AAM の開発を開始しました。これは、発射後にロックオンする機能を備えた高度な電気光学画像シーカーを搭載しています。[ 8 ]この新しいミサイルは 2003 年のパリ航空ショーで公開され、IAF のF-15I Ra'am ("Thunder") とF-16I Sufa ("Storm")での運用が予定されていました。
Python-5は全方位発射能力、つまり全方位ミサイルであると言われており、発射機の方向に対する目標の位置に関係なく、目標に向けて発射できる。発射後、目標が発射機の照準線から最大100度ずれていても、目標をロックオンできる。
シャフリル1は、イスラエル空軍の国産空対空ミサイル開発要求を満たすため、1959年から1964年にかけて開発された。その目的は、国内防衛産業の能力向上と外国からの輸入依存度低減であった。しかし、後にフランスがイスラエルへの武器輸出を禁止したことで、外国依存への懸念は現実のものとなった。
シャフリル-1はフランス製のミラージュIII戦闘機で使用することを目的としていました。最初の試験は1963年にフランスで行われました。しかし、ミサイルの性能が非常に悪かったため、すぐに次の改良版であるシャフリル-2の開発が始まりました。[ 9 ]
シャフリル2は1973年の第四次中東戦争で89機撃墜を記録した。[ 1 ]運用期間全体では合計106機撃墜を記録している。

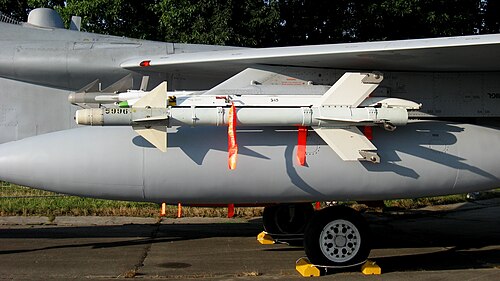

Python-3は、全方位攻撃能力、速度、射程、性能が大幅に向上した改良型空対空ミサイルである。1982年のレバノン戦争以前および戦争中に優れた性能を発揮し、35機（他の情報源では50機）の撃墜を記録した。[ 8 ]
中国の人民解放軍空軍はこのミサイルに非常に感銘を受け、1980年代にPL-8としてライセンス生産の費用を支払った。 [ 6 ]このプログラムは「第8プロジェクト」（八号工程）というコードネームで、1983年9月15日に正式に開始された。1988年3月から1989年4月にかけて、中国への技術移転は完了し、ライセンス組立とライセンス製造部品は継続され、1989年春までに中国国内で製造された完全なミサイルが国家認証を受けた。ミサイルの主要供給元は西安にある西安東方機械廠（西安东方机械厂）であり、中国はPL-8用のヘルメット装着型照準器（HMS）システムも開発したと報告されている。[ 6 ]

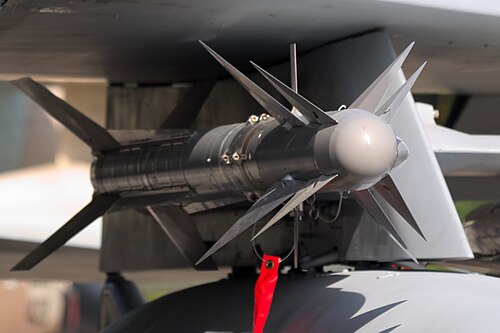

Python-4は、全方位攻撃能力とヘルメット装着型照準器（HMS）システムとの統合を備えた第4世代空対空ミサイルです。[ 7 ] 1990年代に運用が開始され、前身のPython-3と同様に、イスラエルのF-15およびF-16、チリのF-16 （MLUおよびC/Dブロック50/52プラス）、F-5E/FタイガーIII、南米のクフィル、SAAB JAS 39グリペンに搭載されているエルビットシステムズのDASH（ディスプレイおよび照準ヘルメット）HMSシステムと統合されています。ミサイルのシーカーは、米国のFIM-92スティンガー（赤外線ホーミングおよび紫外線）と同様のデュアルバンド技術アレイを使用していると報告されており、背景の赤外線放射を低減して敵のフレアの効果を低下させるIRCCM（IR ECCM）機能を備えています。[ 10 ]

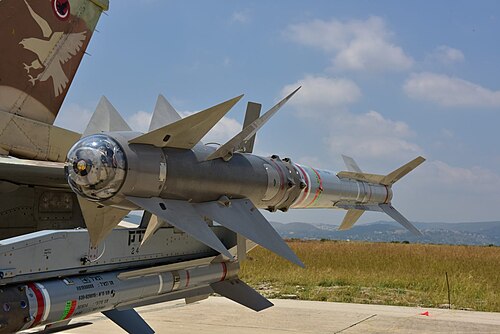

Python-5 [ 11 ] [ 12 ]は現在、イスラエルが保有する中で最も高性能な視程空対空ミサイルです。短距離空対空ミサイルとして、「発射後ロックオン」（LOAL）が可能で、全方位/全方向（後方を含む）攻撃能力を備えています。このミサイルは、敵機を目標エリアでスキャンし、終末追跡のためにロックオンする電気光学およびイメージング赤外線ホーミングシーカーを含む高度なシーカーヘッドと、合計 18 の空力面を利用した複雑な設計を特徴としています。[ 8 ] Python-5 は、 2006 年のレバノン戦争で初めて実戦で使用され、F-16 ファイティングファルコンによってヒズボラが使用していたイラン製のアバビル UAV 2 機を破壊するために使用されました。[ 2 ] 2021年5月13日、イスラエルのF-16戦闘機が、ハマスが運用するシャヘド自爆ドローンをパイソン5空対空ミサイルで撃墜した。[ 13 ] [ 14 ] [ 15 ]
アルトとも呼ばれるダービーミサイルは、視程外射程（BVR）の中距離（約50km （31マイル））アクティブレーダーホーミングミサイルである。技術的には「パイソン」ファミリーの一部ではないが、アクティブレーダーシーカーを備えたパイソン-4の大型バージョンである。[ 16 ]
2015年6月、ラファエル社は、空中発射型スタンナーミサイルをベースにした「Python 6」バージョンが放棄された後、射程を54海里（62マイル、100km ）に延長したダービーの射程延長バージョンであるI-Derby- ERの存在を確認した。射程を延長するために、デュアルパルス固体ロケットモーターが追加され、ミサイルが目標に近づく際の二次的なエネルギーパルスによって飛行時間が延長される。また、新しいモーターのためのスペースを確保するために、シーカーと信管を統合センサーおよび信管システムに統合している。[ 17 ]
2019年5月、インドがR-77ミサイルの代わりにSu-30MKI戦闘機にI-Derby ERミサイルを搭載する計画であると報じられた。それ以前の2018年には、インド空軍のHAL Tejas戦闘機にすでに選定されていた。[ 18 ]
SPYDER（地対空PYthonおよびDERby）は、ラファエル社が開発した先進的な地上配備型対空ミサイルシステムで、Python-5およびDerbyミサイルの地対空バージョンを使用する。
アルゼンチン– シャフリル-2 (ミサイル 350 発、1981 年納入)。[ 19 ]
ボリビア– Python-3。[ 20 ]
ブラジル– Python-3（ミサイル400発、2001年納入）、Python-4およびDerby（各ミサイル200発、すべて2011年納入）。[ 19 ]
チリ– シャフリル-2（ミサイル50発、1978年納入）、パイソン-3（ミサイル120発、1997年納入）、パイソン-4（ミサイル280発、2011年納入）、ダービー（ミサイル60発、2003年納入）。[ 19 ]
中国– Python-3 (ミサイル3000発、1983年納入、現地呼称PiLi-8 (PL-8) )。[ 6 ] [ 19 ]
コロンビア– シャフリル-2（ミサイル80発、1989年納入）、パイソン-3/4（各75発、すべて2005年納入）、パイソン-5（ミサイル100発、2011年納入）、ダービー（ミサイル40発、2010年納入）。[ 19 ]
エクアドル– シャフリル-2（ミサイル75発、1984年納入）、パイソン-3/パイソン-4（ミサイル60発、1996年納入）、パイソン-5（ミサイル50発、2001年納入）、ダービー（ミサイル60発、2003年納入）。[ 19 ]
エルサルバドル– シャフリル。[ 21 ]
ジョージア–スパイダーシステムの一部としてパイソン-5とダービーミサイルが納入された。[ 22 ]
ホンジュラス– シャフリル2（ミサイル100発、1978年納入）。[ 19 ]
インド– Python-4 および Python-5 (100 発、2007 年納入) および I-Derby ER。[ 19 ]
イスラエル– Shafrir-1/2、Python-4、Python-5（主要ユーザー、現地での呼称はZephyr）。
フィリピン– 固体ロケットブースターを搭載したパイソン5とダービー（ SPYDER防空システムの一部）。 [ 23 ] [ 24 ]
ルーマニア– Python-3。[ 25 ]
シンガポール– Python-4 (600発、2004年納入)、Python-5、およびダービーミサイル。[ 19 ] 2023年現在、Python-VはRSAFのF-16C/D+戦闘機で使用されている。[ 26 ]
中華民国（台湾） – シャフリル2（ミサイル450発、1977年納入）。[ 19 ]
タイ– Python-4（ミサイル400～500発、1990年納入）。[ 19 ]
ベネズエラ– Python-4（ミサイル54発、2004年納入）。[ 19 ]
ベトナム– Python-5とDerby（それぞれ375発のミサイル、2018年にSPYDERシステムの一部として納入）。[ 19 ]
