PDP-11

PDP–11

PDP-11/40 CPU が下部にあり、その上に TU56 デュアルDECtapeドライブがインストールされています。
開発者	デジタル・イクイップメント・コーポレーション
製品ファミリー	プログラムされたデータプロセッサ
タイプ	ミニコンピュータ
発売日	1970年; 54年前 （1970年）
寿命	1970–1997
製造中止	1997年; 27年前 （1997年）
販売数	約60万人
オペレーティング·システム	BATCH-11/DOS-11、DSM-11、IAS、P/OS、RSTS/E、RSX-11、RT-11、Ultrix -11、第 7 版 Unix、SVR1、2BSD
プラットフォーム	DEC 16ビット
後継	VAX-11

PDP -11は、1970 年から 1990 年代後半にかけてDigital Equipment Corporation (DEC)が販売した16 ビット ミニコンピュータのシリーズで、 Programmed Data Processor (PDP) シリーズの製品の 1 つです。PDP-11 は全モデル合わせて約 60 万台が販売され、DEC の最も成功した製品ラインの 1 つとなっています。一部の専門家は、PDP-11 を最も人気のあるミニコンピュータであると考えています。^{[1] [2]}

PDP-11 には、命令セットに数多くの革新的な機能と追加の汎用レジスタが含まれ、PDP シリーズの以前のモデルよりもプログラミングが容易になりました。さらに、革新的なUnibusシステムにより、外部デバイスをダイレクト メモリ アクセスを使用してシステムに簡単に接続できるようになり、システムをさまざまな周辺機器に開放しました。PDP-11 は、多くのリアルタイム コンピューティングアプリケーションでPDP-8に取って代わりましたが、両方の製品ラインは 10 年以上並行して存在していました。PDP-11 はプログラミングが容易なため、汎用コンピューティングで人気を博しました。

PDP-11の設計は、1970年代後半のIntel x86 ^[1]やMotorola 68000などのマイクロプロセッサの設計に影響を与えました。PDP-11オペレーティングシステムやDigital Equipmentの他のオペレーティングシステムの設計上の特徴は、CP/M、さらにはMS-DOSなどのオペレーティングシステムの設計に影響を与えました。Unixの最初の公式名称のバージョンは、1970年にPDP-11/20で動作しました。Cプログラミング言語は、当初の設計ではなかったものの、いくつかの低レベルのPDP-11依存プログラミング機能を活用したとよく言われています^[3]。^[4]

PDP-11 のアドレス指定を 16 ビットから 32 ビットに拡張する取り組みの結果、VAX-11 の設計が生まれ、その名前の一部は PDP-11 から取られました。

1963年、DECはPDP-5という形で最初の商用ミニコンピュータと考えられるものを発表しました。これは、研究室での使用を意図した1962年のLINCマシンを適応させた12ビット設計でした。DECはLINCシステムと命令セットをわずかに簡素化し、PDP-5を、より大規模な18ビットのPDP-4ほどのパワーを必要としない小規模な環境に向けました。PDP-5は成功を収め、最終的に約1,000台のマシンが販売されました。これが、さらにコストを削減した12ビットモデルの PDP-8につながり、約50,000台が販売されました。

この時期、コンピュータ市場は、 7ビットASCII規格の導入に伴い、6ビット単位のコンピュータワード長から8ビット単位へと移行しつつありました。1967年から1968年にかけて、DECのエンジニアは16ビットマシンであるPDP-X ^[5]を設計しましたが、既存の12ビットおよび18ビットプラットフォームに比べて大きな利点が見込めなかったため、経営陣は最終的にプロジェクトを中止しました。

このため、PDP-Xプログラムのエンジニア数名がDECを離れ、Data Generalを設立した。翌年、彼らは16ビットのData General Novaを発表した。^[6] Novaは数万台を売り上げ、1970年代から1980年代にかけてDECの主要競合製品の1つとなった。

DEC の社長兼創設者であるケン・オルセンは、大型の 16 ビット システムよりも小型の 8 ビット マシンに興味を持っていました。これが「デスク 電卓」プロジェクトとなりました。その後間もなく、データメーションはDEC で開発中のデスク 電卓に関するメモを公開し、この市場に多額の投資を行っていたワング研究所に懸念を引き起こしました。間もなく、市場全体が 16 ビットに移行していることが明らかになり、デスク 電卓も 16 ビット設計を開始しました。^[7]

チームは、新しいアーキテクチャへの最善のアプローチは、命令を実行するために必要なメモリ帯域幅を最小限に抑えることだと決定しました。ラリー・マクゴーワンは、さまざまな既存のプラットフォームの命令セットを使用して一連のアセンブリ言語プログラムをコーディングし、それらを実行するためにどれだけのメモリが交換されるかを調べました。ハロルド・マクファーランドが作業に加わり、すでに非常に複雑な命令セットを書いていましたが、チームはそれを却下しました。しかし、2番目の命令セットはより単純で、最終的にPDP-11の基礎となりました。^[7]

彼らが最初に新しいアーキテクチャを発表したとき、マネージャたちは落胆した。それは、メモリ性能の向上に不可欠と考えられていた単一命令語の即値データと短いアドレスが欠けていたからである。マクゴーワンとマクファーランドは最終的に、システムが期待通りに動作すると彼らを説得することができ、突然「デスク電卓プロジェクトが盛り上がった」。^[7]システムの大部分はPDP-10を使用して開発され、SIM-11 は後に PDP-11/20 となるものをシミュレートし、ボブ・バワーズがそれ用のアセンブラを書いた。^[7]

^{後期段階で、マーケティングチームは最小構成として 2K のメモリ[a]}を搭載したシステムを出荷したいと考えていた。マクゴーワンが、これではアセンブラがシステム上で動作しないと述べたため、最小構成は 4K に拡張された。マーケティングチームはまた、PDP-8 アセンブラの場合と同様に、アセンブラコード内のコメントにスラッシュ文字を使用することを希望していた。マクゴーワンは、そうすると除算を示すためにセミコロンを使用しなければならないと述べたため、このアイデアは却下された。^[7]

PDP-11ファミリーは1970年1月に発表され、その年の初めに出荷が開始されました。DECは1970年代に17万台以上のPDP-11を販売しました。^[8]

当初は小規模なトランジスタ トランジスタ ロジックで製造されていましたが、1975 年にシングル ボードの大規模統合バージョンのプロセッサが開発されました。2 チップまたは 3 チップのプロセッサであるJ-11 は1979 年に開発されました。

PDP–11シリーズの最後のモデルは、1990年に導入されたシングルボードのPDP–11/94とPDP–11/93でした。^[9]

PDP–11 プロセッサ アーキテクチャは、ほぼ直交する命令セットを備えています。たとえば、ロードやストアなどの命令の代わりに、PDP–11 には、オペランド (ソースと宛先) のいずれかがメモリまたはレジスタである移動命令があります。特定の入力命令や出力命令はありません。PDP–11 はメモリ マップド I/O を使用するため、同じ移動命令が使用されます。直交性により、入力デバイスから出力デバイスにデータを直接移動することもできます。addなどのより複雑な命令でも、同様に、ソースまたは宛先としてメモリ、レジスタ、入力、または出力を使用できます。

ほとんどのオペランドは、8 つのレジスタに 8 つのアドレッシング モードのいずれかを適用できます。アドレッシング モードには、レジスタ、即値、絶対、相対、遅延 (間接)、およびインデックス アドレッシングが用意されており、レジスタの自動増分と自動減分を 1 (バイト命令) または 2 (ワード命令) で指定できます。相対アドレッシングを使用すると、マシン言語プログラムを位置に依存しないようにすることができます。

PDP-11 の初期モデルには入出力専用のバスはなく、入出力デバイスがメモリ アドレスにマップされていたため、 Unibusと呼ばれるシステム バスのみがありました。

入出力デバイスは、応答するメモリ アドレスを決定し、独自の割り込みベクトルと割り込み優先順位を指定します。プロセッサ アーキテクチャによって提供されるこの柔軟なフレームワークにより、プロセッサが最初に設計されたときには考慮されていなかったハードウェアを制御するデバイスなど、新しいバス デバイスを発明することが非常に簡単になりました。DEC は基本的な Unibus 仕様を公開し、プロトタイプのバス インターフェイス回路基板も提供し、顧客が独自の Unibus 互換ハードウェアを開発することを奨励しました。

Unibus により、PDP-11 はカスタム周辺機器に適したものになりました。Alcatel -Lucentの前身の 1 つであるBell Telephone Manufacturing Company は、BTMC DPS-1500 パケット交換 ( X.25 ) ネットワークを開発し、地域および国のネットワーク管理システムで PDP-11 を使用し、Unibus を DPS-1500 ハードウェアに直接接続しました。

PDP–11ファミリーのより高性能なメンバーは、シングルバスアプローチから逸脱しました。PDP–11/45はCPU内に専用のデータパスを持ち、半導体メモリをプロセッサに接続し、コアメモリとI/OデバイスはUnibusを介して接続されました。^[10] PDP–11/70では、これがさらに一歩進んで、Massbusを介してディスクとテープとメモリ間の専用インターフェイスが追加されました。入出力デバイスは引き続きメモリアドレスにマップされましたが、追加されたバスインターフェイスを設定するには追加のプログラミングが必要でした。

PDP-11 は、4 つの優先度レベルでハードウェア割り込みをサポートします。割り込みはソフトウェア サービス ルーチンによって処理され、そのルーチン自体が割り込み可能かどうかを指定できます (割り込みネストを実現)。割り込みの原因となるイベントはデバイス自体によって示され、デバイスはプロセッサに自身の割り込みベクターのアドレスを通知します。

割り込みベクターは、0 から 776 までの低カーネル アドレス空間 (通常は低物理メモリに対応) にある 2 つの 16 ビット ワードのブロックです。割り込みベクターの最初のワードには割り込みサービス ルーチンのアドレスが含まれ、2 番目のワードにはサービス ルーチンへのエントリ時に PSW (優先度レベル) にロードされる値が含まれま す。

PDP-11 は、半熟練労働者による製造の容易さを考慮して設計されました。部品の寸法はそれほど重要ではありませんでした。ワイヤラップ バックプレーンが使用されていました。

1975年2月に発表されたLSI-11（PDP-11/03）^[9]は、大規模集積回路を使用して製造された最初のPDP​​-11モデルである。CPU全体は、Western Digital社製の4つのLSIチップ（MCP-1600チップセット。5番目のチップを追加して命令セットを拡張できる）に収められている。このモデルは、LSIバスまたはQバスと呼ばれるUnibusに近い変種であるバスを使用している。このバスがUnibusと異なるのは、アドレスとデータが別々の配線セットではなく共有の配線セットに多重化される点が主である。また、I/Oデバイスのアドレス指定方法も若干異なり、最終的には22ビットの物理アドレス（Unibusでは18ビットの物理アドレスのみ）と、大幅に改善された帯域幅のためのブロックモード操作（Unibusではサポートされていない）が可能になった。

CPUマイクロコードには、デバッガが含まれています。これは、ターミナルへの直接シリアル インターフェイス ( RS-232または電流ループ) を備えたファームウェアです。これにより、オペレータは、当時の一般的なデバッグ方法であったスイッチを操作してランプを読み取るのではなく、コマンドを入力して8 進数を読み取ることでデバッグを行うことができます。したがって、オペレータは、コンピュータのレジスタ、メモリ、および入出力デバイスを検査および変更し、ソフトウェアと周辺機器の障害を診断して、場合によっては修正することができます (障害によってマイクロコード自体が無効にならない場合)。オペレータは、どのディスクから起動するかを指定することもできます。両方のイノベーションにより、LSI-11 の信頼性が向上し、コストが削減されました。

LSI-11 には、書き込み可能なコントロールストア(WCS) オプション (KUV11-AA) を追加できます。このオプションを使用すると、内部の 8 ビット マイクロマシンをプログラミングして、PDP-11 命令セットにアプリケーション固有の拡張機能を作成できます。WCS は、リボン ケーブルで 3 番目のマイクロコード ROM ソケットに接続するクワッド Q-Bus ボードです。EIS/FIS マイクロコードのソース コードが含まれていたため、通常は 3 番目の MICROM にあるこれらの命令を必要に応じて WCS にロードできます。^[11]

LSI-11/23、/73、/83 などのその後の Q-Bus ベースのシステムは、Digital Equipment Corporation が社内で設計したチップ セットに基づいています。その後の PDP-11 Unibus システムは、同様の Q-Bus プロセッサ カードを使用するように設計され、Unibus アダプタを使用して既存の Unibus周辺機器をサポートし、速度を向上させるために特別なメモリ バスを使用することもありました。

Q-Bus ラインナップには、他にも重要な革新がありました。たとえば、PDP-11/03 のシステム バリアントでは、完全なシステム電源投入時セルフテスト(POST) が導入されました。

•
  LSI-11/2 CPU 搭載 Q-Bus ボード
•

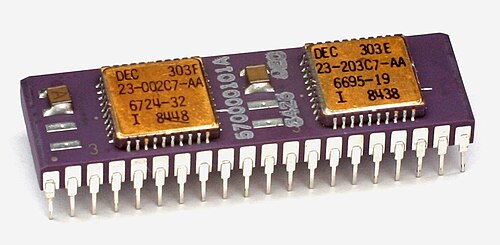

  DEC「Fonz-11」（F11）チップセット
•

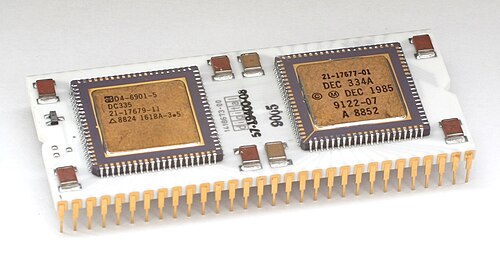

  DEC「Jaws-11」（J11）チップセット

PDP-11 の基本設計は柔軟性があり、新しいテクノロジを使用するために継続的に更新されました。しかし、Unibus とQ-Busのスループットの制限がシステム パフォーマンスのボトルネックになり始め、16 ビットの論理アドレス制限が大規模なソフトウェア アプリケーションの開発を妨げました。PDP -11 アーキテクチャに関する記事では、アドレス空間の制限を回避するために使用されるハードウェアとソフトウェアの手法について説明します。

DEC の PDP-11 の 32 ビット後継機であるVAX-11 (Virtual Address eXtension の略) は、16 ビットの制限を克服しましたが、当初はハイエンドのタイムシェアリング市場をターゲットとしたスーパーミニコンピュータでした。初期の VAX CPU は、既存のソフトウェアの多くを新しい 32 ビット ソフトウェアと並行してすぐに使用できる PDP-11互換モードを提供していましたが、この機能は最初のMicroVAXで廃止されました。

PDP-11は10年間、Unixが動作できる最小のシステムであったが[ 12 ^]、1980年代にはIBM PCとそのクローンが小型コンピュータ市場をほぼ席巻した。 1984年のBYTE誌は、PCのIntel 8088マイクロプロセッサはUnixの動作時にPDP-11/23よりも性能が優れていると報告した。^[13] Motorola 68000（1979年）やIntel 80386 （1985年）などの新しいマイクロプロセッサにも、32ビットの論理アドレス指定が含まれていた。特に68000は、Unixの派生版が動作することの多い、ますます強力になる科学技術ワークステーションの市場の出現を促進した。これらには、HP 9000シリーズ 200 (1981 年の HP 9826A から開始) および 300/400 ( 1984 年にHP-UXシステムが 68000 に移植されました) 、 1982 年のSun-1から開始されたSunOS を実行するSun Microsystemsワークステーション、独自仕様ではありましたがある程度 Unix 互換性を提供していたDomain/OSを実行する 1981 年の DN100 から開始されたApollo/Domainワークステーション、および1985 年までに Unix ベースのワークステーション (IRIS 2000) に発展した Silicon Graphics IRISシリーズが含まれます。

Apple LisaやMacintosh、Atari ST、Commodore Amigaなどの 68000 ベースのパーソナルコンピュータは、技術的にはこれらのシステムで Unix 派生製品も実行できたものの、DEC のビジネスに対する脅威はそれほど大きくなかったと言える。特に初期の頃は、MicrosoftのXenixが 1983 年にTRS-80 Model 16 (最大 1 MB のメモリ)などのシステムに移植され、1984 年には最大 2 MB の RAM を搭載した Apple Lisa に移植された。これらのチップの大量生産により、16 ビット PDP-11 のコスト上の利点はなくなった。PDP-11 をベースにしたパーソナルコンピュータのラインであるDEC Professionalシリーズは、DEC の他の非 PDP-11 PC 製品とともに商業的に失敗した。

1994年、DEC ^{[14] は}PDP-11 システムソフトウェアの権利を、Q-Bus および ISA アーキテクチャのパーソナルコンピュータ用の LSI-11 ベースボードを製造するアイルランドの Mentec Inc. に売却し、1997 年に PDP-11 の生産を中止しました。数年間、Mentec は新しい PDP-11 プロセッサを生産しました。他の企業は、従来の PDP-11 プロセッサ、ディスクサブシステムなどの代替品のニッチ市場を見つけました。同時に、BSDまたはLinuxをベースにした PC 用の Unix の無料実装が利用可能になりました。

1990 年代後半までに、DEC だけでなく、PDP-11 に似たミニコンピュータを中心に構築されていたニューイングランドのコンピュータ産業のほとんどが、マイクロコンピュータ ベースのワークステーションとサーバーの出現によって崩壊しました。

PDP-11 プロセッサは、そのベースとなる元の設計と使用するI/Oバスに応じて、いくつかの自然なグループに分類される傾向があります。各グループ内では、ほとんどのモデルが 2 つのバージョンで提供され、1 つはOEM向け、もう 1 つはエンド ユーザー向けでした。すべてのモデルは同じ命令セットを共有していますが、後期モデルでは新しい命令が追加され、特定の命令の解釈が若干異なっています。アーキテクチャが進化するにつれて、プロセッサのステータス レジスタと制御レジスタの処理にも変化が生じました。

次のモデルはUnibus を主要バスとして使用します。

• PDP–11/20 および PDP–11/15 – 1970 年。^[15] 11/20 の販売価格は 11,800 ドルでした。^[16]オリジナルの非マイクロプログラム プロセッサは、Jim O'Loughlin によって設計されました。浮動小数点は、さまざまなデータ形式を使用する周辺オプションによってサポートされています。11/20 には、KS-11メモリ マッピングアドオンを後付けしない限り、いかなる種類のメモリ保護ハードウェアもありません。^[17]当初は 11/10 と呼ばれていた非常に簡素化された 11/20 もありましたが、^{[出典が必要]}この番号は後に別のモデルに再利用されました。
• PDP–11/45 (1972)、^[15] PDP–11/50 (1973)、^[18]およびPDP–11/55 (1976) ^{[15] – コアメモリの代わりに、または}コアメモリに加えて最大256KBの半導体メモリを使用し、メモリマッピングと保護をサポートした、はるかに高速なマイクロプログラムプロセッサ 。 [ 17 ^{]これは、オプションのFP11浮動小数点}コプロセッサをサポートした最初のモデルであり、後のモデルで使用される形式を確立しました。
• PDP–11/35およびPDP–11/40 – 1973年。^{[15] PDP–11/20の} マイクロプログラム後継機。設計チームはジム・オローリンが率いた。
• PDP–11/05およびPDP–11/10 – 1972年。 ^[15] PDP–11/20のコスト削減後継機。1975年のDEC Datasystem 350モデルにはPDP–11/10が含まれています。^[19]

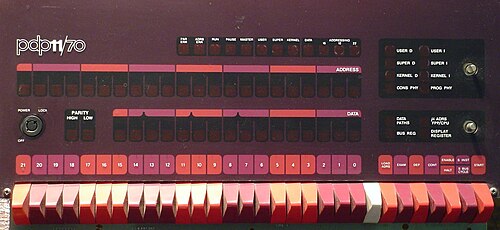

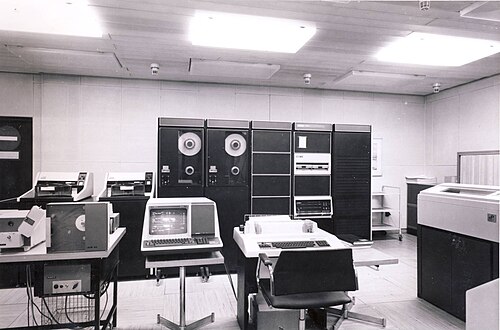

• PDP–11/70 – 1975年。^[15] 11/45アーキテクチャは拡張され、4MB の物理メモリをプライベートメモリバスに分離し、2KBのキャッシュメモリと、マスバスを介して接続されたはるかに高速なI/Oデバイスが可能になりました。

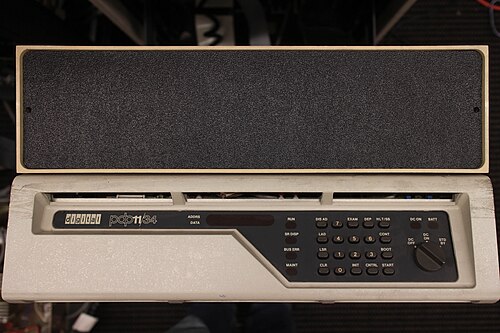

• PDP–11/34 (1976 ^[15] ) および PDP–11/04 (1975 ^[15] ) – 11/35 および 11/05 の低コストの後継製品。PDP–11/34 のコンセプトは Bob Armstrong によって考案されました。11/34 は最大 256 kB の Unibus メモリをサポートします。PDP–11/34a (1978) ^{[15] は}高速浮動小数点オプションをサポートし、11/34c (同年) はキャッシュメモリオプションをサポートしました。
• PDP–11/60 – 1977年。^[15]ユーザーが書き込み可能なマイクロコントロールストアを備えたPDP–11。これはジム・オローリン率いる別のチームによって設計された。
• PDP–11/44 – 1979年。^[15] 1980年に発表された11/45と11/70の後継機で、オプション（ただし常に含まれていたようだ）のキャッシュメモリ、オプションのFP-11浮動小数点プロセッサ（1つの回路基板、16個のAMD Am2901ビットスライスプロセッサを使用）、オプションの商用命令セット（CIS、2つの基板）をサポートする。洗練されたシリアルコンソールインターフェイスと4MBの物理メモリのサポートが含まれる。設計チームはJohn Sofioが管理した。これはディスクリートロジックゲートを使用して構築された最後のPDP–11プロセッサであり、後のモデルはすべてマイクロプロセッサベースだった。これはDigital Equipment Corporationによって作成された最後のPDP–11システムアーキテクチャでもあり、後のモデルは既存のシステムアーキテクチャのVLSIチップ実現であった。
• PDP–11/24 – 1979年。^[15] Unibusアダプタを備えた「Fonz-11」（F11）チップセットを使用した、Unibus用の最初のVLSI PDP–11。
• PDP–11/84 – 1985–1986。^[15] Unibusアダプタを備えたVLSI 「Jaws-11」 （J11）チップセットを使用。
• PDP–11/94 – 1990. ^[15] J11ベース、11/84より高速。

次のモデルはQ-Bus を主要バスとして使用します。

• PDP-11/03 (LSI-11/03 とも呼ばれる) –大規模集積回路IC を実装した最初の PDP-11 であるこのシステムは、Western Digital の 4 パッケージMCP-1600チップセットを使用し、60 KB のメモリをサポートします。
• PDP-11/23 – LSI (F-11) の第 2 世代。初期のユニットは 248 KB のメモリのみをサポートしていました。
• PDP–11/23+/MicroPDP–11/23 – 11/23の改良版で、（より大きな）プロセッサカードにさらに多くの機能が搭載されました。1982年半ばまでに、11/23+は4MBのメモリをサポートしました。^[20]
• MicroPDP–11/73 – 第 3 世代 LSI-11。このシステムは、より高速な「Jaws-11」( J-11 ) チップ セットを使用し、最大 4 MB のメモリをサポートします。
• MicroPDP–11/53 – オンボードメモリを搭載した低速の 11/73。
• MicroPDP–11/83 – PMI (プライベート メモリ相互接続) を備えたより高速な 11/73。
• MicroPDP–11/93 – Faster 11/83; 最終 DEC Q-Bus PDP–11 モデル。
• KXJ11 – PDP-11 ベースの周辺プロセッサと DMA コントローラを備えた Q-Bus カード (M7616)。512 KB の RAM、64 KB の ROM、パラレルおよびシリアル インターフェイスを備えた J11 CPU をベースにしています。
• Mentec M100 – Mentec による 11/93 の再設計。19.66 MHz の J-11 チップセット、4 つのオンボード シリアル ポート、1 ～ 4 MB のオンボード メモリ、オプションの FPU を搭載。
• Mentec M11 – プロセッサ アップグレード ボード。Texas Instrumentsの TI 8832 ALU と TI 8818 マイクロシーケンサーを使用して、Mentec による PDP-11 命令セットのマイクロコード実装。
• Mentec M1 – プロセッサアップグレードボード。Atmel 0.35  μm ASICを使用した、MentecによるPDP -11命令セットのマイクロコード実装。^[21]
• Quickware QED-993 – 高性能 PDP–11/93 プロセッサ アップグレード ボード。
• KDJ11-SB チップセットを使用した DECserver 500 および 550 LAT ターミナル サーバー DSRVS-BA

• PDT-11/110
• PDT-11/130

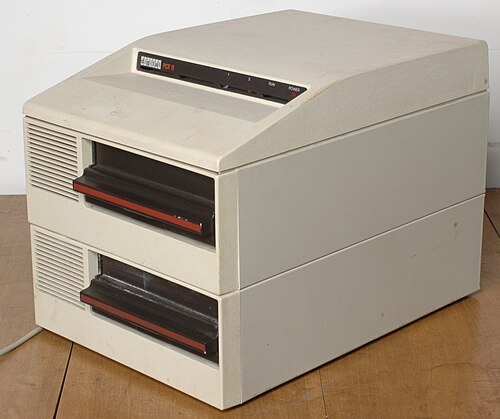

• PDT-11/150

PDT シリーズは、「スマート ターミナル」として販売されたデスクトップ システムでした。/110 と /130 は、VT100ターミナル エンクロージャに収納されていました。/150 は、2 つの 8 インチ フロッピー ドライブ、3 つの非同期シリアル ポート、1 つのプリンタ ポート、1 つのモデム ポート、および 1 つの同期シリアル ポートを含むテーブルトップ ユニットに収納され、外部ターミナルが必要でした。3 つすべて、4 つの「microm」で LSI-11/03 および LSI-11/2 に使用されているのと同じチップセットを採用していました。2 つの microm を 1 つのデュアル キャリアに組み合わせるオプションがあり、EIS/FIS チップ用に 1 つのソケットが解放されます。VT105 ターミナルと組み合わせた /150 は、 MINC-11 の低価格版である MiniMINC としても販売されました。

• プロ-325
• プロ350
• プロ-380

DEC Professionalシリーズは、IBM の初期の8088および80286ベースのパーソナル コンピュータに対抗することを目的としたデスクトップ PC です。モデルには 5 1/4 インチのフロッピー ディスク ドライブとハード ディスクが搭載されていますが、 325 にはハード ディスクが搭載されていません。元のオペレーティング システムは P/OS で、基本的には RSX-11 M+ にメニュー システムを加えたものでした。既存の PDP-11 モデルとのソフトウェア交換を避けるように設計されたため、市場での反応が悪かったのは当然のことでした。RT-11オペレーティング システムは最終的に PRO シリーズに移植されました。RSTS /Eオペレーティング システムの PRO シリーズへの移植も DEC 内部で行われましたが、リリースされませんでした。PRO-325 および -350 ユニットは、11/23、11/23+、11/24 と同じ DCF-11 ("Fonz") チップセットに基づいています。 PRO-380 は、11/53、73、83 などに搭載されているものと同じ DCJ-11 (「Jaws」) チップセットをベースにしていますが、サポート チップセットの制限により 10 MHz でしか動作しません。

• PDP–11/27 – VAXBI バスを主な I/O バスとして使用する Jaws-11 実装。
• PDP–11/68 – 4 MB の物理メモリをサポートする PDP–11/60 の後継機。
• PDP–11/74 – マルチプロセッシング機能を搭載するために拡張された PDP–11/70。最大 4 つのプロセッサを相互接続できますが、物理的なケーブル管理が扱いにくくなりました。11/74 の別のバリエーションには、マルチプロセッシング機能と商用命令セットの両方が含まれています。プロトタイプの 11/74 (さまざまなタイプ) が多数作成され、少なくとも 2 つのマルチプロセッサ システムがベータ テスト用に顧客に送られましたが、正式に販売されたシステムはありませんでした。4 つのプロセッサ システムは RSX-11 オペレーティング システム開発チームによってテスト用に維持され、ユニプロセッサシステムは PDP–11 エンジニアリングによって汎用タイムシェアリングに使用されました。11/74 は、新しい 32 ビット製品ラインと最初のモデルである VAX 11/780 の発表とほぼ同時期に導入される予定でした。 11/74は現場での保守性に懸念があったためキャンセルされたが^[22]、従業員は本当の理由は11/780より性能が優れていたため^[23]、販売が伸び悩むためだと信じていた。いずれにせよ、DECはPDP-11の顧客基盤をVAXに完全に移行することはなかった。主な理由は性能ではなく、PDP-11の優れたリアルタイム応答性であった。^[要出典]

• GT40 – PDP-11/10を使用したVT11ベクトルグラフィックス端末。 ^[24]
• GT42 – PDP-11/10を使用したVT11ベクトルグラフィックス端末。^[24]
• GT44 – PDP-11/40 を使用する VT11 ベクトル グラフィックス ターミナル。
• GT62 – PDP-11/34a および VT48 グラフィックス プロセッサを使用する VS60 ベクター グラフィックス ワークステーション。
• H11 – LSI-11/03 のHeathkit OEM バージョン。
• VT20 – テキスト編集およびタイプセッティング用の直接マップ文字ディスプレイを備えた PDP-11/05 搭載端末 (VT71 の前身)。

•

  VT71 – テキスト編集およびタイプセッティング用の直接マップされた文字ディスプレイを備えた LSI-11/03 および Q-Bus バックプレーンを備えた端末。
• VT103 – LSI-11 をホストするためのバックプレーンを備えた VT100。
• VT173 – 11/03 を搭載したハイエンド編集端末。ホスト ミニコンピュータへのシリアル接続を介して編集ソフトウェアをロードします。さまざまな出版環境で使用され、Datalogics Pager 自動バッチ構成エンジンの Digital の VAX/VMS 3.x ネイティブ モード OEM バージョンである DECset も提供されました。1985 年に VT173 の在庫がなくなると、Digital は DECset の製造を中止し、顧客契約を Datalogics に譲渡しました (HP は現在、ソフトウェア開発ツールセット製品に HP DECset という名前を使用しています)。

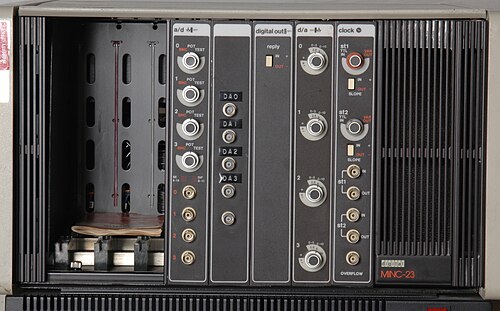

• MINC-11 – 11/03または11/23をベースにした研究室用システム。 ^[25] 11/23をベースにしていたときは「MINC-23」として販売されていましたが、多くのMINC-11マシンは現場で11/23プロセッサにアップグレードされました。MINC固有のソフトウェアパッケージの初期バージョンは、命令セットの微妙な変更のため、11/23プロセッサでは動作しませんでした。MINC 1.2は、後のプロセッサと互換性があると文書化されています。
• C.mmp –カーネギーメロン大学のマルチプロセッサ システム。

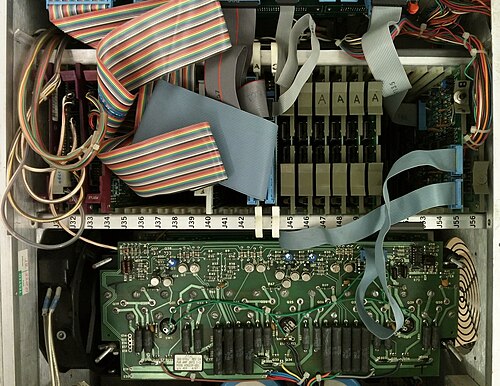

• Unimationロボット アーム コントローラは、DEC M8192/KDJ11-A プロセッサ ボードと 2 つの DEC DLV11-J (M8043) 非同期シリアル インターフェイス ボードを搭載した Q-Bus LSI-11/73 システムを使用しました。
• SBC 11/21 (ボード名 KXT11) Falcon および Falcon Plus – 基本的な PDP-11 命令セットを実装した Q-Bus カード上のシングル ボード コンピュータ。32 KB スタティック RAM、2 つの ROM ソケット、3 つのシリアル ライン、20 ビット パラレル I/O、3 つのインターバル タイマー、および 2 チャネル DMA コントローラを含む T11 チップセットに基づいています。1 つの Q-Bus システムに最大 14 個の Falcon を配置できます。
• PDP-11 ベースの周辺プロセッサと DMA コントローラを備えた KXJ11 Q-Bus カード (M7616)。512 KB RAM、64 KB ROM、パラレルおよびシリアル インターフェイスを備えた J11 CPU をベースにしています。
• HSCハイエンドCIディスクコントローラは、バックプレーンに搭載されたJ11およびF11プロセッサカードを使用してCHRONICオペレーティングシステムを実行しました。^[26]
• VAXコンソール –リアルタイムインターフェース（RTI）を備えたDECプロフェッショナルシリーズPC-38Nは、 VAX 8500および8550のコンソールとして使用されました。RTIには2つのシリアルラインユニットがあり、1つはVAX環境監視モジュール（EMM）に接続し、もう1つはデータ転送に使用できる予備です。RTIには、コンソールとVAXコンソールインターフェース間でデータ、アドレス、および制御信号を転送するための3つの8ビットポートで構成されるプログラム可能な周辺機器インターフェース（PPI）もあります。^[27]
• T-11はPDP-11命令セットアーキテクチャを実装したマイクロプロセッサである。組み込みシステム向けに開発され、DECが開発した最初のシングルチップマイクロプロセッサであった。オープンマーケットで販売された。^[28]

PDP-11 は非常に人気があったため、東側諸国ではライセンスのない PDP-11 互換のミニコンピュータやマイクロコンピュータが多数生産されました。その中には PDP-11 とピン互換のものもあり、その周辺機器やシステム ソフトウェアを使用できました。これには次のものが含まれます。

• SM-4、SM-1420、SM-1600、Electronika 100-25、Electronika BKシリーズ、Electronika 60、Electronika 85、DVK、UKNC 、およびSM EVMシリーズの一部モデル(ソビエト連邦)。
• SM-4、SM-1420、IZOT-1016および周辺機器（ブルガリア）。
• ポーランドのMERA-60 。
• SM-1620、SM-1630（東ドイツ）。
• SM-4、TPA-1140、^[29] TPA-1148、^[30] TPA-11/440 ^[31]（ハンガリー）。
• SM-4/20、SM 52-11、JPR-12R（チェコスロバキア）。
• CalData – 米国製、すべてのDEC OSを実行可能。^[32] CalDataハードウェアはDECと十分に互換性があり、CalDataメモリボードはDEC PDP-11システムで使用できました。
• CORALシリーズ（ブカレストのICE Felix社製）とINDEPENDENTシリーズ（ITCティミショアラ社製）^[33]で、 RSX-11Mオペレーティングシステム（ルーマニア）が稼働していた。CORALシリーズにはいくつかのモデルがあり、CORAL 4001はPDP-11/04とほぼ同等で、CORAL 4011はPDP 11/34クローン、CORAL 4030はPDP-11/44クローンであった。^[34]これらは国営企業や公立大学で使用され、当初はパンチカードで操作され、後にルーマニアのDAF-2020などのビデオ端末を介してFORTRANとPascalを教えるために使用され、1991年以降IBM PC互換機に置き換えられた。
• Systime Computersモデル1000、3000、5000 – 英国および西ヨーロッパでの販売のためのOEM契約でしたが、知的財産権の侵害と東側諸国への間接販売の両方をめぐって紛争が発生しました。^{[35] [36]}

PDP-11 では いくつかのオペレーティング システムが利用可能でした。

DECSA通信サーバーは、PDP-11/24をベースにDECが開発した通信プラットフォームで、非同期モジュールと同期モジュールを含むユーザーがインストール可能なI/Oカードを備えていました。^{[44]この製品は、X.25ゲートウェイ、} SNAゲートウェイ、ルーター、ターミナルサーバーなどのネットワーク製品を構築できる最も初期の商用プラットフォームの1つとして使用されました。

DEQNA Q-Busカードなどのイーサネット アダプタも利用可能でした。

ARPANETの初期のシステムの多くはPDP-11であった。

幅広い周辺機器が利用可能で、その一部はPDP–8やPDP–10などの他の DEC システムでも使用されていました。以下は、より一般的な PDP–11 周辺機器の一部です。

• CR11 –パンチカードリーダー
• DL11 – RS-232または電流ループ用の単一シリアル ライン
• LA30/LA36 – DECwriter ドットマトリックス印刷キーボード端末
• LP11 – 高速ラインプリンター
• PC11 – 高速紙テープリーダー/パンチ
• RA、RD シリーズ – 固定プラッターハードディスク
• RKシリーズ– 交換可能なプラッターを備えたハードディスク
• RL01/RL02 – 交換可能なプラッターを備えたハードディスク
• RM、RP シリーズ – 交換可能なマルチプラッターハードディスク
• RX01/RX02 – 8インチフロッピーディスク
• RX50/RX33 – 5.25インチフロッピーディスク
• TU10 – 9トラックテープドライブ
• TU56 – DECtape ブロックアドレステープシステム
• VT05 /VT50/ VT52 / VT100 / VT220 – ビデオディスプレイ端末

PDP-11 ファミリーのコンピュータは、さまざまな目的で使用されました。タイムシェアリング、科学、教育、医療、政府、ビジネス コンピューティングなどの汎用コンピューティング用の標準ミニコンピュータとして使用されました。もう 1 つの一般的なアプリケーションは、リアルタイム プロセス制御と工場自動化でした。

一部のOEMモデルは、信号システム、医療システム、数値制御加工などの複雑なシステムの制御やネットワーク管理のための組み込みシステムとして頻繁に使用されていました。PDP-11のこのような使用例としては、パケット交換ネットワークDatanet 1の管理があります。1980年代、英国の航空管制レーダー処理は、RAFウェストドレイトンのPRDS（Processed Radar Display System）として知られるPDP 11/34システムで実行されていました。^[要出典] Therac-25医療用線形粒子加速器のソフトウェアも、32K PDP 11/23で実行されました。^[45] 2013年には、2050年まで原子力発電所を制御するためにPDP-11プログラマーが必要になると報告されました。^[46]

もう1つの用途は、TSD（Test System Director）と呼ばれるシステムで、テラダイン ATE機器のテストプログラムを保存することでした。このため、 2000年問題によりソフトウェアが動作不能になるまで使用されていました。米海軍は、パイロット訓練用のシミュレーターであるマルチステーション空間識失調装置を制御するためにPDP-11/34を使用していましたが、2007年にオリジナルのPDP-11ソフトウェアを実行し、カスタムUnibusコントローラーカードとインターフェイスできるPCベースのエミュレーターに置き換えられました。^[47]

PDP–11/45は、ブルックヘブン国立研究所でJ/ψ中間子を発見した実験に使用されました。^[48] 1976年、サミュエル・CC・ティンはこの発見によりノーベル賞を受賞しました。別のPDP–11/45は、スターウォーズのブリーフィングシーンでデススターの設計図を作成するために使用されました。^[要出典]

D Bit社の製品であるErsatz-11 ^[49]は、DOS、OS/2、Windows、Linux、またはベアメタル（OSなし）で動作するPDP-11命令セットをエミュレートします。RSTSまたは他のPDP-11オペレーティングシステムを実行するために使用できます。

SIMHは、さまざまなプラットフォーム ( Linuxを含む) でコンパイルおよび実行できるエミュレーターであり、DEC PDP–1、PDP–8、PDP–10、PDP–11、VAX、AltairZ80、いくつかの IBM メインフレーム、およびその他のミニコンピュータのハードウェア エミュレーションをサポートします。

• Heathkit H11、PDP-11 をベースにした 1977 年の Heathkit パーソナルコンピュータ
• MACRO-11、PDP-11 のネイティブアセンブリ言語
• PL-11 、 CERNで書かれたPDP-11用の高水準アセンブラ
• H8ファミリーは、PDP-11にヒントを得た命令セットを備えたマイクロコントローラのファミリーです。

• PDP11 プロセッサ ハンドブック – PDP11/05/10/35/40、Digital Equipment Corporation、1973
• PDP11 プロセッサ ハンドブック – PDP11/04/34a/44/60/70、Digital Equipment Corporation、1979

• エックハウス、リチャード H. ジュニア; モリス、L. ロバート (1979)、「ミニコンピュータ システム: 構成、プログラミング、およびアプリケーション (PDP-11)」、ニュージャージー州エングルウッド クリフス:プレンティス ホール、ISBN 0-13-583914-9
• シンガー、マイケル（1980）、PDP-11。アセンブラ言語プログラミングとマシン編成、Wiley、hdl：2027 / mdp.39076005031633、ISBN 0-471-04905-0
