ラインプリンターは、 次の行に進む前に1行のテキスト全体を印刷します。 [1]初期のラインプリンターのほとんどは インパクトプリンターでした。
ライン プリンタは、主にユニット レコード機器やデジタル コンピューティングの初期の頃に使用されていましたが、この技術は現在でも使用されています。1950 年代には 600 行/分[2] (約 10 ページ/分) の印刷速度が達成され、その後 1200 lpm まで向上しました。ライン プリンタは、一度に 1 行を印刷し、速度は 150 ～ 2500 行/分の範囲です。
インパクトラインプリンターには、ドラムプリンター、バンドプリンター、チェーンプリンターなどの種類があります。非インパクト技術も使用されており、例えばサーマルラインプリンターは1970年代と1980年代に人気がありました。[3]一部のインクジェットプリンターとレーザープリンターは、一度に1行または1ページの出力を生成します。
デザイン
デイジーホイールプリンタやドットマトリックスプリンタなどの多くのインパクトプリンタは、文字を印刷してから行全体を印刷するまで移動するプリントヘッドを使用していました。ラインプリンタは、1回の衝撃で行全体を印刷するため、 [4]はるかに高速でした。
主なデザインは 5 つあります。
- ドラムプリンター
- チェーン（列車）プリンター
- バープリンター
- コームプリンター
- ホイールプリンター
これらの印刷方法はすべて騒音を発生するため、あらゆる設計のライン プリンターは、さまざまな高度な防音ケースに収められていました。
タイミングに敏感な設計
プリンターのいくつかの設計には類似した特性があります。
ドラムプリンター
「% 」文字が表示されたライン プリンター ドラムの断片。
一般的なドラム プリンタの設計では、固定フォントの文字セットが多数のプリント ホイールの周囲に刻まれており、その数はプリンタが印刷できる列数 (1 行の文字数) と一致します。ホイールは結合されて大きなドラム (シリンダ) を形成し、高速で回転します。紙とインクの付いたリボンが印刷位置を過ぎて移動します。各列の目的の文字が印刷位置を通過すると、ハンマーが後ろから紙を叩き、紙をリボンとドラムに押し付けて、目的の文字が連続紙に記録されます。文字を載せたドラムは常に動いているため、ハンマーの打撃と後退の動作は非常に高速でなければなりません。通常、ハンマーの可動部分に取り付けられた ボイス コイルによって駆動されます。
印刷する行ですべてのハンマーを同時に発射する必要がある場合、大きな機械的および電気的ストレスが発生します。単純なタイプ レイアウトでは、行がすべての列で繰り返される 1 つの文字 (ダッシュの行 ("----...---") など) で構成される場合に、この問題が発生します。この問題を回避するために、一部のプリンターでは、各列の文字をドラムの周りで異なる量だけ回転させる、ずらした配置を使用します。これにより、印刷された行がドラムの文字レイアウトと一致する場合にのみ同時発射が発生しますが、これは通常のテキストでは発生しません。
低価格のプリンタでは、各列にハンマーは使用されません。代わりに、1 列おきにハンマーが備えられ、ハンマー バンク全体が追加のボイス コイルによって左右にシフトするように配置されています。このタイプのプリンタでは、各行を印刷するために文字ドラムを 2 回転させる必要があり、1 回転ですべての「奇数」列を印刷し、もう 1 回転ですべての「偶数」列を印刷します。これにより、ハンマー、磁石、および関連するドライブ エレクトロニクスのチャネルの数が半分 (プラス 1) だけ必要になります。
CDC製の低価格プリンターのうち少なくとも 1 台は、ハンマー バンクを静止させたまま紙を横方向に動かすことで同じ目的を達成します。
データプロダクトはドラムプリンターの典型的なベンダーであり、フルセットのハンマー（例えば、毎分600行の出力）とハーフセットのハンマー（毎分300行の出力）の両方を備えた同様のモデルを販売することが多かった。[5]
水平方向に移動する印刷要素を備えたプリンター
チェーンプリンター

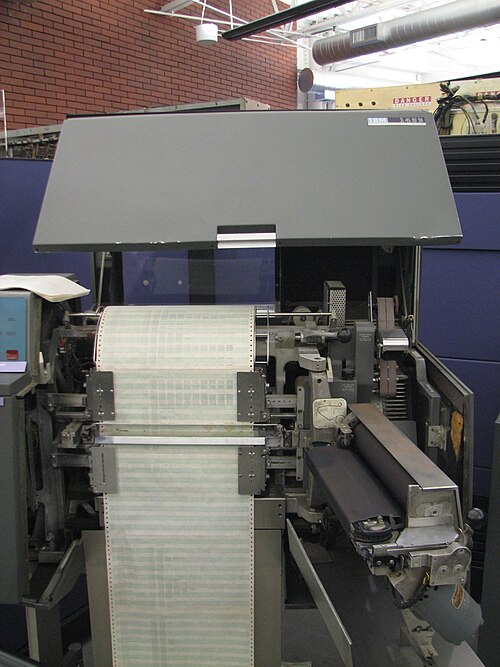

チェーン プリンタは、水平に移動する円形のチェーンに文字を配置します。ドラム プリンタと同様に、正しい文字が各列を通過すると、紙の後ろからハンマーが打ち出されます。ドラム プリンタと比較すると、チェーン プリンタには、文字チェーンを通常、オペレータが変更できるという利点があります。さらに、1 行の文字の垂直位置合わせが、ドラム プリンタよりも大幅に改善されています。ドラム プリンタでは、かなりまっすぐな印刷ラインを実現するために、非常に正確なハンマー タイミングが必要です。文字セットが小さいチェーン (たとえば、数字といくつかの句読点のみ) を選択すると、チェーンに大文字と小文字のアルファベット、数字、およびすべての特殊記号がすべて含まれている場合よりも、プリンタははるかに高速に印刷できます。これは、チェーンに数字が多数出現するため、正しい文字が「通過」するのを待つ時間が大幅に短縮されるためです。一般的な文字と記号は、予想される入力の頻度分析によると、チェーンに頻繁に出現します。IBM はおそらく最もよく知られているチェーン プリンタ メーカーであり、IBM 1403はおそらく最も有名なチェーン プリンタの例です。
電車プリンター
トレイン プリンターは、トラック上で 1 つのスラグにつき複数の文字が印刷される、水平に移動する円形の印刷スラグ列に活字を配置します。この技術は印刷チェーンとほぼ同じです。
バンドプリンター

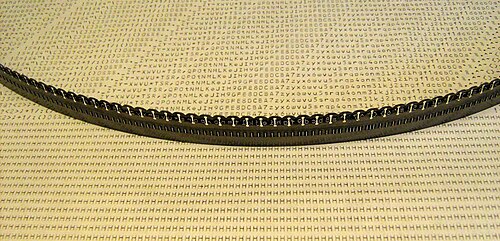

バンドプリンターはチェーンプリンターの一種で、チェーンの代わりに薄いスチールバンドが使用され、文字はバンドにエンボス加工またはエッチングされています。ここでも、一般的にはさまざまなバンドが用意されており、さまざまな文字の組み合わせが用意されているため、一般的に印刷される文字に最適な文字セットを選択できます。Dataproductsはバンドプリンターの有名なメーカーで、B300、B600、B1000 のシリーズを製造していました。モデル番号は、プリンターの 1 分間の印刷行数を表しています。[6] (B300 は実質的に B600 のハンマーの数が半分 (2 文字位置に 1 つ) になったものです。ハンマーバンクは 1 文字位置ずつ前後に移動し、行ごとに必要なバンドの平均移動回数が増加します。)
バープリンター
バー プリンターはチェーン プリンターに似ていますが、速度が遅く、安価です。チェーンが一方向に連続的に動くのではなく、文字は紙の前で左から右、次に右から左に動くバーに取り付けられた指に印刷されます。IBM 1443がその例です。
共通の特徴
4 つの設計すべてにおいて、ハンマーのタイミング (いわゆる「飛行時間」) は重要であり、プリンターの保守の一環として調整可能でした。ドラム プリンターの場合、ハンマーのタイミングが間違っていると、文字が列内で水平に正しく揃っているにもかかわらず、印刷された行が垂直にずれてしまいます。トレイン プリンターとバー プリンターの場合、ハンマーのタイミングが間違っていると、文字が水平にずれたり、次の文字から近づいたり遠ざかったり、印刷された行が垂直に揃っているにもかかわらず、片側がぼやけたりします。ドラム プリンターの垂直方向のずれは、人間の視覚にとってより目立ち、不快です (この記事のサンプルを参照してください)。
ほとんどのドラム、チェーン、バー プリンターは最大 132 列の印刷が可能でしたが、一部のデザインでは 80 列しか印刷できず、他のデザインでは 160 列まで印刷できました。
コームプリンター
コーム プリンタ(ライン マトリクス プリンタとも呼ばれる)は、単一文字のドット マトリクス プリンタと同じように、個々の文字ではなくドットのマトリクスを印刷しますが、ハンマーのコームを使用して、ピクセルの行全体の一部 (たとえば、8 ピクセルごと) を一度に印刷します。コームまたは「プリント シャトル」を左右に少し振動させることで、ピクセル行全体を印刷できます (この例では、8 サイクルで)。次に、用紙が送られ、次のピクセル行が印刷されます。従来のドット マトリクス プリンタよりもプリント ヘッドの動きがはるかに少ないため、これらのプリンタははるかに高速で、使用可能な文字のセットに制限されることなく、文字を成形するライン プリンタと速度の点で競合し、ドット マトリクス グラフィックスと可変サイズの文字を印刷できます。
PrintronixとTallyGenicom は、コーム プリンターの有名なベンダーです。2009 年に、TallyGenicom は Printronix に買収されました。
ホイールプリンター
1949 年、IBM は、1 分間に 150 行の英数字を印刷できるホイール プリント機構を備えたIBM 407会計機を発表しました。120 の印刷位置のそれぞれに、電気機械制御で回転する独自のタイプ ホイールがありました。すべてが所定の位置に配置されると、印刷ハンマーがホイールをリボンと紙に打ち付けます。407 またはそのホイール ライン プリンタ機構は、 IBM 650 、 IBM 700/7000 シリーズのほとんどの製品、および1965 年に最後に発表された IBM 1130など、さまざまな初期の IBM コンピュータに取り付けられました。
紙（フォーム）の取り扱い
すべてのライン プリンタは、カット シートではなく、連続したファンフォールドフォームの箱で提供される連続フォーム ペーパーを使用していました。このペーパーには、必要に応じてカット シートに切り離せるようにミシン目が付けられているのが一般的で、白と薄緑の領域が交互に印刷されるのが一般的でした。これにより、読者はページ上のテキスト行を簡単に追うことができました。これは、初期のコンピュータ時代にいくつかのバリエーションで主流だった、象徴的な「グリーンバー」、「ブルー バー」、または「ミュージック ルールド」フォーム ペーパーでした。標準的な「グリーン バー」ページ サイズには、通常8½ × 11 インチ (レター サイズ) の縦長形式のページ(6 行/インチの場合) または 88 行 (8 LPI の場合) で印刷されるのが通常 80 列 × 66 行で印刷されるページと、通常 14 × 11 インチの横長形式のページ (132 列 × 66 行または 88 行で印刷されるページ) がありました。また、14 × 8½ インチ (リーガル サイズ)の横長形式のページも一般的で、よりコンパクトなページで 132 列 × 66 行 (8 LPI) を実現しました。
事前に印刷されたフォームも一般的に使用されていました (小切手、請求書などの印刷用)。システム オペレータの一般的なタスクは、1 つの印刷ジョブが完了し、次の印刷ジョブが開始されるときに、ある紙のフォームから別の紙のフォームに切り替えることでした。一部のライン プリンタには、プリンタのメンテナンスが必要になると自動的に開くカバーがありました。これらの連続フォームは、トラクター(スプロケットまたはスプロケット ベルト) によってプリンタ内を送られました。プリンタの高度さに応じて、プリンタの上部にトラクターが 2 つ (紙を引っ張る) あるだけの場合もあれば、上部と下部にトラクターがある (これにより、プリンタ内の紙の張力が維持される) 場合もあります。トラクターの水平位置は通常、さまざまなフォームに合わせて調整可能でした。IBM の初期のプリンタでは、フォームの移動に油圧モーターが使用されていました。後のライン プリンタでは、通常、高速サーボ機構がトラクターを駆動し、1 行ずつ送るときも、次のフォームの上部に移動するときも、紙を非常に迅速に配置できました。より高速なライン プリンターでは、必然的に、プリンターから出てくるファンフォールド フォームを再度折りたたんで積み重ねる「スタッカー」も使用されました。
紙が高速で移動すると、大きな静電気が発生することがよくあります。ライン プリンターでは、蓄積された電荷を放電するために、さまざまな放電ブラシやアクティブ (コロナ放電ベース) 静電気除去装置がよく使用されます。
多くのプリンターはASA キャリッジ制御文字[要出典]をサポートしており、印刷行間で用紙をどれだけ送るかを指定することにより、用紙をある程度制御できます。用紙キャリッジ制御テープループから完全に電子化された (ソフトウェア制御可能な) タブ シミュレーションまで、垂直タブを提供するさまざまな手段が提供されました。
起源

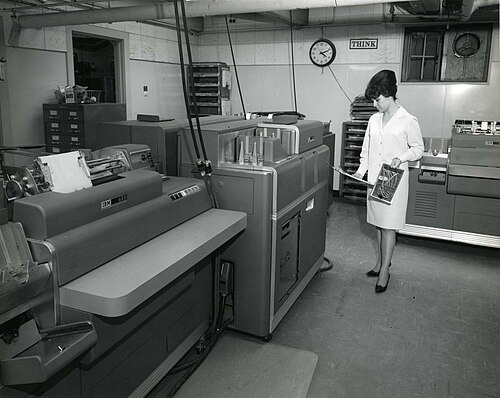

1910年の国勢調査のために米国国勢調査局が製造した集計機は、結果を印刷することができた。[7]それ以前は、集計機のオペレーターは、カウンターホイールの合計を集計用紙に書き込む必要があった。[8] IBMは、1920年から一連の印刷会計機を開発した。285 Numeric Printing Tabulatorは、1分間に150枚のカードを読み取ることができた。1934年に導入された405は、1分間に80行の印刷が可能だった。この機械には、各印刷位置に1本ずつ、計88本のバーがあり、左側に43本の英数字バー、その後ろに45本の数字専用バーが続いた。[9] [10]第二次世界大戦後に導入されたIBM 402シリーズにも同様の印刷配置があり、IBM Card-Programmed Electronic Calculatorなどの初期のコンピューター機器でIBMによって使用されていた。[11]
1952年に発表されたIBM初の商用コンピュータであるIBM 701は、タイプホイール式会計機IBM 407をベースにしたラインプリンタIBM 716を使用していました。716は、その後の主流コンピュータであるIBM 700/7000シリーズに組み込まれました。
初期のドラムプリンターは、1952年の「ポッターフライングタイプライター」でした。「1文字ずつ苦労して作業する代わりに、紙の帯に1分間に300行の速度で行全体を一度に印刷します。...機械の心臓部は、必要な文字と数字が縁に付いた回転し続けるディスクです。...ディスクが回転すると、80個の電動ハンマーが紙の裏側をディスクに接触しているインクリボンに叩きつけ、行の適切な場所に適切な文字を印刷します。」[12]
ハードウェアとソフトウェアへの影響
Unixのコマンドlpとコマンドの名前は、「ライン プリンタ」という用語に由来しています。同様に、他の多くのシステムでは、これらのデバイスが実際にライン プリンタであるか他の種類のプリンタであるかに関係なく、印刷デバイスを「LP」、「LPT」、または同様の変形と呼びます。これらの参照は、システムからの通常の対話型出力とフォーマットされた最終出力を区別するために使用されました。ライン プリンタの時代では、多くの場合、システムからの対話型出力も紙に印刷されていました (テレタイプなど) が、ライン プリンタでは印刷されませんでした。ライン プリンタは、文字、アルファベット、数字を行ごとに印刷しました。このような機能を備えたコンピュータのパラレル ポートは、通常、ライン プリンタを表す LPTx と指定されていました。
lpr
