MicroVAXは、Digital Equipment Corporation (DEC)が開発、製造した低価格ミニコンピュータの廃止されたシリーズです。最初のモデルである MicroVAX I は、1984 年に初めて出荷されました。[1]これらのモデルは、 VAX命令セットアーキテクチャ(ISA)を実装したプロセッサを使用しており、VAX 4000に引き継がれました。MicroVAX シリーズの多くの製品には、対応するVAXstation の派生型があり、主にグラフィックスハードウェアが追加されている点が異なります。[2] MicroVAX シリーズは、Digital のVMS、ULTRIX、およびVAXELNオペレーティングシステムをサポートしています。VMS V5.0 より前は、MicroVAX ハードウェアにはMicroVMSという VMS の専用バージョンが必要でした。[3] [4]
マイクロVAX I
MicroVAX I、コード名Seahorse [5] は、1984年10月に発表され、超大規模集積回路(VLSI) 技術を採用した DEC 初の VAX コンピュータの 1 つでした。KA610 CPU モジュール ( KD32とも呼ばれる)には、 ALUとFPUを実装した 2 つのカスタム チップが搭載され、その他すべてにはTTLチップが使用されました。浮動小数点チップには 2 つのバリエーションがあり、サポートされる浮動小数点命令のタイプ (F と G、または F と D) によってチップが異なっていました。システムは、データ パス モジュール (DAP) とメモリ コントローラ (MCT) の2 つの 4 倍高Q バスカード上に実装されました。 [6] MicroVAX I は Q バス メモリ カードを使用していたため、最大メモリは 4MiB に制限されていました。[6] MicroVAX I の性能は 0.3 VUPと評価され、これは以前のVAX-11/730と同等でした。[7]

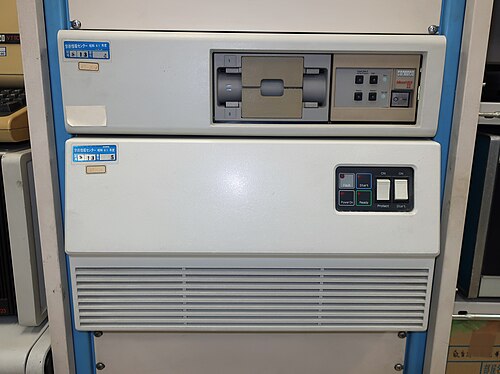

マイクロVAX II
MicroVAX II（コードネームはMayflower）は、1985年5月に発表され、その後すぐに出荷されたミッドレンジのMicroVAXでした。[8] VAX/VMS、またはDECネイティブのUnixオペレーティングシステムであるULTRIXを実行しました。少なくとも1つのDEC以外の商用オペレーティングシステム、 mt XinuのBSD Unixが利用可能でした。
このシステムでは、5 MHz (200 ns サイクル時間) で動作するMicroVAX 78032マイクロプロセッサとMicroVAX 78132浮動小数点コプロセッサを搭載したKA630-AA CPU モジュール (4 層構造のQ22 バスモジュール)が使用されていました。モジュール上の 2 つのゲート アレイは、マイクロプロセッサの外部インターフェイス、Q22 バス インターフェイス、および Q22 バス経由の DMA 転送用のスキャッタ ギャザー マップを実装していました。このモジュールには、1 MB のメモリ、インターバル タイマー、ブートおよび診断機能用の 2 つの ROM、DZ コンソール シリアル ライン ユニット、および時刻クロックも含まれていました。モジュールの左上隅近くにあるリボン ケーブル用の 50 ピン コネクタは、システムにメモリを追加する手段を提供していました。
MicroVAX II は、0、1、または 2 つのメモリ拡張モジュールを介して 1 ～ 16 MB のメモリをサポートしました。メモリ容量の拡張には、 MS630メモリ拡張モジュールを使用しました。MS630 には、1 MB MS630-AA、2 MB MS630-BA、4 MB MS630-BB、8 MB MS630-CAの4 つのバリエーションがありました。MS630-AA はデュアルハイト モジュールで、MS630-BA、MS630-BB、および MS630-CA はクアッドハイト モジュールでした。これらのモジュールは 256 Kb DRAM を使用し、バイト パリティによって保護され、パリティ ロジックはモジュール上に配置されていました。モジュールは、C 列と D 列、および 50 導体リボン ケーブルを介してバックプレーン経由で CPU モジュールに接続されました。バックプレーンはアドレス バスとして機能し、リボン ケーブルはデータ バスとして機能しました。
MicroVAX II には、次の 3 つの筐体モデルがありました。
- BA23
- BA123
- 630QE - デスクサイドエンクロージャ。
Robotron K 1820 は、東ドイツで開発された MicroVAX II のコピーであり、1990 年に短期間製造されました。
KA620
KA620は、DECのリアルタイムVAXELNオペレーティングシステムのみを実行する自動テスト機器および製造アプリケーション向けに設計されたシングルボードMicroVAX IIを指します。VAXELNランタイムパッケージ2.3がバンドルされた1MBのメモリを搭載したKA620の価格は5,000ドルでした。[9]
ミラ
ミラは、フランスのアヌシーにあるDECのヨーロッパ特殊システムセンターで開発されたMicroVAX IIのフォールトトレラント構成を指しています。このシステムは、2つのMicroVAX 78032マイクロプロセッサで構成されており、アクティブマイクロプロセッサとスタンバイマイクロプロセッサが1つのボックスに収められており、イーサネットで接続され、ソフトウェアスイッチで制御されています。アクティブマイクロプロセッサで障害が検出されると、ワークロードはスタンバイマイクロプロセッサに切り替えられました。[10]
産業用VAX630
BA213 エンクロージャ内の MicroVAX II。
マイクロVAXIII
BA23 または BA123 エンクロージャの MicroVAX を、CVAXチップ セットを含む KA650 CPU モジュールでアップグレードしました。
マイクロVAXIII+
BA23 または BA123 エンクロージャ MicroVAX を KA655 CPU モジュールでアップグレードしました。
ヴァックス4
BA23 または BA123 エンクロージャ MicroVAX を KA660 CPU モジュールでアップグレードしました。
マイクロVAX2000
MicroVAX 2000（コードネームTeamMate）は、1987年2月10日に発表された低価格のMicroVAXでした。[11] 1987年1月、MicroVAX 2000は、遠隔地で作業したい大学とVAXプログラマーの両方を対象とした最初のVAXシステムでした。
MicroVAX 2000は、MicroVAX IIと同じマイクロプロセッサと浮動小数点コプロセッサを使用していましたが、コストを下げるために機能が削減されていました。制限は、最大メモリ容量がMicroVAX IIシステムの16MBに対して14MBに削減され、Q-Busや拡張バスがないことなどでした。このシステムは、 ST412インターフェイスとMFMエンコーディングを備えたShugartベースのハードドライブを搭載でき、ソフトウェアの配布とバックアップ用に5.25インチフロッピードライブ（DECの専門用語ではRX33と呼ばれていました）を内蔵していました。サポートされているオペレーティングシステムはVMSとULTRIXでした。[11]デスクトップフォームファクタでパッケージ化されていました。
MicroVAX 3100 シリーズ
MicroVAX 3100 シリーズは 1987 年に導入されました。これらのシステムはすべてデスクトップ エンクロージャにパッケージ化されていました。
- MicroVAX 3100 モデル 10
- チームメイト II
- KA41-A、CVAX、11.11 MHz (90 ns)
- MicroVAX 3100 モデル 10e
- チームメイト II
- KA41-D、CVAX+、16.67 MHz (60 ns)
- 最大32 MBのメモリ。
- MicroVAX 3100 モデル 20
- チームメイト II
- KA41-A、CVAX、11.11 MHz (90 ns)
- より大きな筐体に収められたモデル 10。
- MicroVAX 3100 モデル 20e
- チームメイト II
- KA41-D、CVAX+、16.67 MHz (60 ns)
- より大きな筐体に収められたモデル 10e。
- MicroVAX 3100 モデル 30
- ウェイバリー/S
- スコットランドのエアで開発されたエントリーレベルのモデル[12]
- 導入日: 1993年10月12日
- KA45、SOC、25MHz（40ns）
- 最大32 MBのメモリ。
- MicroVAX 3100 モデル 40
- ウェイバリー/S
- スコットランドのエアで開発されたエントリーレベルのモデル[12]
- 導入日: 1993年10月12日
- KA45、SOC、25 MHz (40 ns)
- 8～32 MBのメモリ
- より大きな筐体に収められたモデル 30。
- MicroVAX 3100 モデル 80
- ウェイバリー/M
- スコットランドのエアで開発されたエントリーレベルのモデル[12]
- 導入日: 1993年10月12日
- KA47、マライア、50 MHz (20 ns)、256 KB 外部キャッシュ
- 最大72MBのメモリ。
- MicroVAX 3100 モデル 85
- ウェイバリー/M+
- 導入: 1994年8月[13]
- KA55、NVAX、62.5 MHz (16 ns)、128 KB 外部キャッシュ
- 16～128 MBのメモリ。
- MicroVAX 3100 モデル88
- ウェイバリー/M+
- 導入日: 1996年10月8日[14]
- 最終注文日: 2000年9月30日[15]
- 最終出荷日: 2000年12月31日[15]
- KA58、NVAX、62.5 MHz (16 ns)、128 KB 外部キャッシュ
- 64～512 MBのメモリ。
- MicroVAX 3100 モデル 90
- チーター
- 導入日: 1993年10月12日
- VAX 4000 モデル 100と同一ですが、DSSIの代わりに SCSI を使用します。
- KA50、NVAX、72 MHz (14 ns)、128 KB 外部キャッシュ
- 最大128 MBのメモリ。
- MicroVAX 3100 モデル 95
- チーター+
- 導入日: 1994年4月12日[16]
- プロセッサ: KA51、NVAX、83.34 MHz (12 ns)、512 KB 外部キャッシュ。
- MicroVAX 3100 モデル 96
- チーター++
- KA56、NVAX、100 MHz (10 ns)
- 16～128 MBのメモリ。
- MicroVAX 3100 モデル 98
- チーター++
- 導入日: 1996年10月8日[14]
- 最終注文日: 2000年9月30日[15]
- 最終出荷日: 2000年12月31日[15]
- KA59、NVAX、100 MHz (10 ns)、512 KB 外部キャッシュ。
- インフォサーバー 100/150/1000
- MicroVAX 3100 Model 10に関連する汎用ストレージサーバー（ディスク、CD-ROM、テープ、MOPブートサーバー）、カスタムファームウェア、KA41-C CPUを実行。 [17]
メイフェア
MicroVAX 3500 および MicroVAX 3600
MicroVAX 3500 と MicroVAX 3600 (コード名Mayfair ) は、1987 年 9 月に発表され、MicroVAX ファミリーのハイエンド製品として発売されました。これらの新しいマシンは、MicroVAX II の 3 倍以上のパフォーマンスを特徴とし、32 MB の ECC メイン メモリ (MicroVAX II の 2 倍) をサポートしていました。MicroVAX II に対するパフォーマンスの向上は、2 レベルのライトスルー キャッシュ アーキテクチャとともに 11.11 MHz (90 ns サイクル時間) で動作する CVAX チップ セットのクロック レートの向上によるものでした。KA650 CPUモジュールが使用されていました。
MicroVAX 3300 および MicroVAX 3400
MicroVAX 3300とMicroVAX 3400（コードネームMayfair II ）は、IBM AS/400に対抗するために1988年10月19日に発表されたエントリーレベルからミッドレンジのサーバーコンピュータでした。[18]これらはKA640 CPUモジュールを使用していました。
MicroVAX 3800 および MicroVAX 3900
MicroVAX 3800と MicroVAX 3900 は、コード名Mayfair IIIで、1989 年 4 月に発表されました。[19]これらは MicroVAX ファミリーのハイエンド モデルで、MicroVAX 3500 と MicroVAX 3600 の後継機であり、IBM AS/400と競合することを目的としていました。発表時の MicroVAX 3800 の開始価格は 81,000 米ドル、MicroVAX 3900 の開始価格は 120,200 米ドルでした。[20] MicroVAX 3800 の派生型である rtVAX 3800 は、コンピュータ支援製造(CAM)などのリアルタイム コンピューティング(RTC) アプリケーションを対象としていました。これらのシステムは、16.67 MHz (60 ns サイクル タイム) のCVAXチップ セットを含む KA655 CPU モジュールを使用していました。最大 64 MB のメモリをサポートしていました。
