VT220

VT220

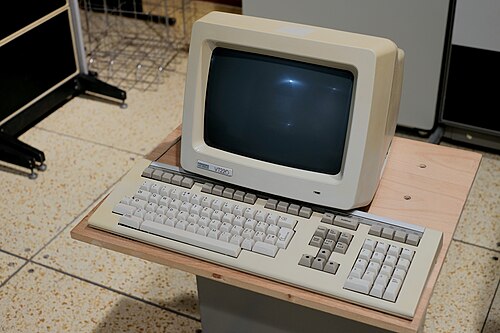

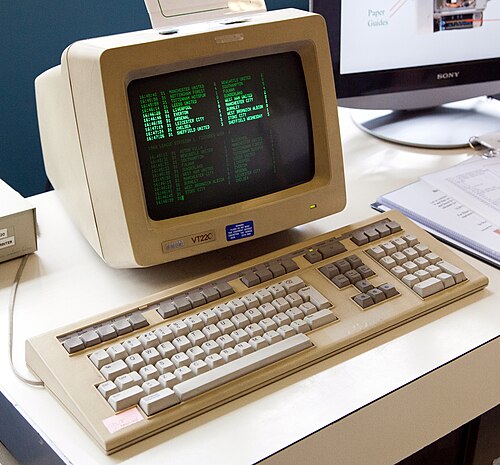

DEC VT220 端末とLK201キーボード
メーカー	12月
タイプ	コンピュータ端末
発売日	1983年11月 （1983年11月）
導入価格	1,295米ドル（2023年には4,000米ドルに相当）
CPU	インテル 8051 @ 11.0592 MHz
メモリ	16 KB RAM、 24 KB ROM 、256 バイトNVRAM
画面	12インチ（30 cm）CRT 80x24文字
入力	LK201 キーボード
接続性	RS-232シリアル 20 mA 電流ループ DE-9シリアル プリンタ ポート
前任者	VT100
後継	VT320

VT200シリーズは、 1983年11月にDigital Equipment Corporation (DEC)によって発表されたコンピュータ端末のシリーズです。^{[1] [2]} VT220は基本バージョンで、多言語機能を備えたテキストのみのバージョンでした。VT240は基本モデルにモノクロのReGISベクターグラフィックスのサポートを追加し、 VT241はカラーで同じことを行いました。200シリーズは成功したVT100シリーズに代わるもので、はるかに小型で軽量なキーボードを備えたはるかに小さなユニットでより多くの機能を提供しました。VT100と同様に、VT200シリーズはANSI X.364の大規模なサブセットを実装しました。その主要なアップグレードには、多数の国際文字セットと、新しい文字セットを定義する機能がありました。

VT200シリーズは市場で大成功を収めた。発売当初の価格は1,295ドルだったが^[3]、後に795ドルに値下げされたVT220は、当時他のどのシリアル端末も太刀打ちできない機能、パッケージング、価格を提供した。1986年、DECは165,000台を出荷し、市場シェアは42%となった。これは最も近い競合相手であるWyseの2倍であった。競合相手は同様のモデルをより低価格で発売することで適応し、DECも1987年に545ドルのより安価なVT300シリーズを発売することで同じことをした。その時点で、DECは100万台以上のVT220を出荷していた。^[4]

VT220 は、再設計されたキーボード、はるかに小型の物理的パッケージ、およびより高速なマイクロプロセッサであるIntel 8051 マイクロコントローラにより、以前の VT100 シリーズの端末を改良したものです。VT220 は、白、緑、または琥珀色の蛍光体を使用したCRTで利用できました。

VT100 は、それ以前のVT50と同様に、拡張システム用のスペースを確保した比較的大きなケースに収められていました。VT200 ではこのコンセプトを放棄し、はるかに小型の 1980 年代の電子機器を CRT の周囲にしっかりと包みました。その結果、CRT よりわずかに大きい、頂点が後ろにある切り詰められたピラミッド型のケースが生まれました。これにより、端末を机の上に設置することがはるかに簡単になりました。

通常、モニターは約 15 度の角度で上向きに設置されます。頭の高さよりも低いため、特に人間工学に基づいた端末となっています。ケースの背面下部には持ち運び用のハンドルがあり、これを使用してモニターをさらに前方に傾けることもできます。伸縮式の支柱を使用すると、さらに大きな角度にすることができ、モニターを正面に向けることができます。

VT220 に付属していたLK201キーボードは、最初のフルレングスの薄型キーボードの 1 つで、マサチューセッツ州ロクスベリーの DEC 工場で開発されました。VT100s バージョンよりもはるかに小型で軽量で、より軽量で柔軟性の高いコイル ケーブルと電話ジャックコネクタを使用して端末に接続されていました。

VT200 は、20mA 電流ループ シリアル インターフェイス(8 ピンMolexスタイル コネクタを使用)を提供する最後の DEC 端末でした。この古い標準は、もともと電信システム用に開発されたものですが、アドホック端末としてTeletype Model 33が初期に使用されたため、コンピュータで普及しました。標準の 25 ピン D コネクタも RS-232 用に提供されました。一度に使用できるのは 2 つのポートのうち 1 つだけです。後の DEC 端末では、これら 2 つのポートが独自のModified Modular Jack (MMJ) コネクタに置き換えられました。

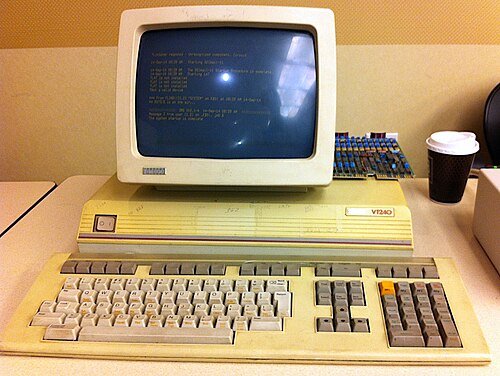

端末の別のバージョンである VT240 は、DEC 独自のDEC T-11 ( PDP-11 ミニコンピュータのシングルチップ マイクロコントローラ バージョン)を使用しました。VT241 は VT240 のカラー バージョンで、同じ V240 ベース ユニットと VR-241 カラー モニターで構成されています。VT240 は、モニターとケーブルを交換することで VT241 にアップグレードできます。

VT220 はVT100と互換性を持つように設計されましたが、国際市場により適した機能が追加されました。これは、一連の ANSI コマンドを使用して選択できる さまざまな文字セットを組み込むことによって実現されました。

グリフは 10 x 10 のグリッド内で形成されました。端末の ROM には合計 288 文字が収録されており、各文字は 8 x 10 ピクセルのグリフから構成されています。文字間には 8 列のみを使用してスペースを残しました。文字には、96 の印刷可能な ASCII 文字、67 の表示コントロール、32 の DEC 特殊グラフィックス、および未定義の文字を表す逆疑問符が含まれていました。

VT200 には、 National Replacement Character Set (NRCS) コンセプトを使用して文字セットに小さな変更を加える機能が含まれていました。8ビットのクリーンリンクで動作する場合、最大 256 の文字コードが使用可能で、これにはヨーロッパの文字の完全なセットが含まれていました。しかし、一般的な 7 ビット リンクで動作する場合、使用できるのは 128 のみで、残りは制御文字であるため、表示出力を生成するのはそのうち 96 のみでした。これは、すべてのヨーロッパ言語を処理するには文字数が足りませんでした。ほとんどの端末は、複数の完全な文字セットをROMに搭載することでこの問題を解決しましたが、それにはコストがかかりました。

DEC がこの課題を解決した NRCS では、96 個の 7 ビット文字の基本セット内の個々の文字グリフをスワップアウトできるようになりました。たとえば、英国のセットでは、米国のハッシュ文字 を#ポンド記号 に置き換えるという単一の置換が行われました。端末にはこのような置換セットが 14 個含まれており、そのほとんどは 12 個ほどの文字をスワップアウトします。^[5]これにより、14 種類の端末を出荷したり、ROM に 14 種類の異なる 7 ビット文字セットを含めたりする必要がなくなりました。 £

さらに、VT200では、ホスト コンピュータからダウンロードできる DRCS ( Dynamically Redefined Character Set )でさらに 96 文字を使用できました。グリフのデータは、6 つの垂直ピクセルのセットを 1 つの文字コードにエンコードし、これらのSixelの多くを端末に送信して、文字セット メモリにデコードすることで送信されました。後のモデルでは、同じ Sixel の概念を使用してビットマップ グラフィックスも送信されました。文字グラフィックスは、これらのダウンロード セットの一般的な例でした。^[6]

VT220より前は、エスケープキーが存在する場合、それはキーボードの左上隅に配置されていました。VT220では、エスケープキーはf11キーの一般的な位置、つまりキーの最上列の中央に移動されました。エスケープキーを頻繁に使用するTECOエディタのユーザーにとっては、これは不便でした。 ^{[7] [8]}

1983年から1984年、IBM Model Mキーボードの設計段階において、VT220は新しく非常に人気のある製品でした。IBMの設計チームは、LK201キーボードレイアウトを模倣することを選択しました^[9]。IBMが模倣した主要な革新は、矢印クラスターの逆T字型、その上のナビゲーションキー、およびその右側の数字キーパッドでした。最終的に、IBM PCの人気により、Model MレイアウトはANSIとISOによって標準化されました。これらの標準を通じて、VT220キーボードレイアウトの小さなバリエーションがそれ以来キーボードデザインを支配してきました。
