VAX-11

VAX -11 は、Digital Equipment Corporation (DEC)が開発および製造した、Virtual Address eXtension (VAX)命令セット アーキテクチャ(ISA)を実行する、製造中止となった32 ビット スーパーミニコンピュータファミリです。開発は 1976 年に開始されました。それ自体が強力なマシンであるだけでなく、ユーザー モードPDP-11コード (VAX-11 の -11 はそのため) を実行する追加機能も提供しており、既存の顧客に上位互換性を提供します。

このシリーズの最初のマシンであるVAX-11/780は、1977年10月に発表されました。^{[1] [2]}ミニコンピュータ分野での以前の競合企業であるデータジェネラルやヒューレットパッカードは、VAXデザインの導入と急速なアップデートにうまく対応できませんでした。DECはVAX-11/780に続いて、より安価な11/750を、さらに安価な11/730と11/725モデルを1982年に発表しました。当初VAX-11/790とVAX-11/795として知られていたより強力なモデルは、代わりにVAX 8600シリーズとしてブランド名を変更されました。

VAX-11シリーズは1988年に生産中止となり、ローエンドではMicroVAXシリーズ、ハイエンドではVAX 8000シリーズに取って代わられた。 ^{[3] [2]} VAX-11/780は歴史的に見て最も成功し、研究されたコンピュータの1つである。^[4]

VAX -11/780 はコード名「Star」で、1977年10月25日にDECの年次株主総会で発表されました。^[5]これはVAXアーキテクチャを実装した最初のコンピュータです。KA780中央処理装置（CPU）はショットキー トランジスタトランジスタロジック（TTL）デバイスで構成され、200ナノ秒のサイクルタイム（5MHz）と2KBのキャッシュを備えています。メモリとI/Oには同期バックプレーンインターコネクト（SBI）を介してアクセスします。

CPU はマイクロプログラム化されています。マイクロコードは、フロントエンド プロセッサPDP-11/03によって制御される 8 インチ フロッピー ディスクから起動時にロードされ、ローカルおよびリモート診断を実行するために使用されます。^{[引用が必要]}

VAX-11/780 は当初、1 台または 2 台の MS780-C メモリ コントローラを介して最大 8MB のメモリをサポートし、各コントローラは 128KB ～ 4MB のメモリをサポートしていました。後期の MS780-E メモリ コントローラは 4MB ～ 64MB のメモリをサポートし、VAX-11/780 は合計 128MB のメモリをサポートできるようになりました。^[6] KA780 は 29 ビットの物理アドレス空間を持ち、理論上は最大 512MB のメモリをアドレス指定できます。メモリは、メモリ アレイ カードに搭載された 4 または 16 kbit の金属酸化膜半導体(MOS) RAM チップで構成されています。各メモリ コントローラは最大 16 枚のアレイ カードを制御します。メモリはエラー訂正コード(ECC) によって保護されています。^[7]

VAX-11/780 は、 I/O にUnibusとMassbus を使用します。Unibus は端末やプリンターなどの低速周辺機器の接続に使用され、Massbus は高速ディスクおよびテープ ドライブに使用されます。1982 年 12 月に RA シリーズ ドライブが導入されて以降、Unibus は高速周辺機器にも使用されるようになりました。両方のバスは、バスを SBI に接続するアダプタによって提供されます。すべてのシステムには 1 つの Unibus が標準で付属しており、最大 4 つまでサポートされます。Massbus はオプションで、最大 4 つまでサポートされます。^{[8] VAX-11/780 は、ディスク ドライブを接続して他の VAX コンピューターと共有できる独自のネットワークである Computer Interconnect (CI) もサポートしています。この機能により、VAX コンピューターを}VMSclusterに接続できます。

デジタルは、VAX-11/780 の性能を、その後の VAX モデルの性能を説明する基準点として使用しました。VAX-11/780 の性能は、1 VAX 性能単位(または 1.0 VUP) として知られるようになりました。^[9]他の VAX モデルは、VAX-11/780 の性能の倍数として評価されており、たとえば、2.0 VUP の VAX は VAX-11/780 の 2 倍の速度です。

VAX -11/782 は、コード名「アトラス」^[10]で、 1982年に発表されたデュアルプロセッサのVAX-11/780です。両方のプロセッサは同じMA780マルチポートメモリバスを共有し、システムは非対称的に動作します。プライマリCPUはすべてのI/O操作とプロセススケジューリングを実行し、2番目の接続されたプロセッサは追加の計算集約型作業にのみ使用されます。マルチストリームの計算集約型タスクの場合、システムはVAX 11/780の最大1.8倍のパフォーマンスを発揮します。^{[11] [9]}

このモデルは、本質的には、当時大学院生だったジョージ・H・ゴーブルとパーデュー大学の学部生アシスタントが、マルチCPUアーキテクチャ用のUnixカーネルの修正に関する修士論文の一環として、2つのVAX-11/780 CPUのバックプレーンをワイヤーラッピングして手作りした「デュアルVAX-11/780」コンピュータのコピーです。^[12]

VAX -11/784はコードネーム「VAXimus」^[10]で、 VAX-11/780 の珍しいクアッドプロセッサ版である。VAX-11/782 と同様に、非対称マルチプロセッシングシステムであり、4 つの KA780 プロセッサすべてが同じ MA780 マルチポートメモリバスを共有している。その性能は 3.5 VUP と評価されている。^[9] Machプロジェクトの創設者であるAvie Tevanian はインタビューで、Mach カーネルの初期バージョンを実行するために VAX-11/784 を使用したと主張している。^[13]

VAX -11/785はコード名「スーパースター」で、1984年4月に発表された。^[14]そのKA785 CPUは本質的にKA780のより高速なものであり、CPUサイクルタイムはKA780の200ns (5MHz) に対して133ns (7.52MHz) で、^[15] 1.5VUPの性能を発揮する。^{[9] [16]} CPUサイクルタイムの短縮はフェアチャイルドアドバンストショットキーTTL (FAST) ロジックの使用によって実現されている。^[17]

VAX -11/787はVAX-11/785のデュアルプロセッサ版と思われる。実際に生産されたかどうかは不明である。^[10]

コードネーム「コメット」のVAX-11/750は、1980年10月に発表されたVAXアーキテクチャのよりコンパクトで低性能なバイポーラ ゲートアレイベースの実装です。 ^[18]ゲートアレイの使用により、VAX-11/780と比較して消費電力が低減し、信頼性が向上しました。^[19] KA750 CPUは、320nsサイクルタイム（3.125MHz）で、VUPs定格は0.6です。^[9]このシステムは、L0011メモリコントローラで最大2MB、L0016メモリコントローラで最大8MB、L0022メモリコントローラで最大14MBのメモリをサポートできます。^{[17] [20]}

11/780 はコンソール プロセッサを介して 8 インチ フロッピーから起動しますが、VAX 11/750 には第 1 レベルの起動と診断用にTU58 (DECtape II) カセット ドライブが搭載されています。

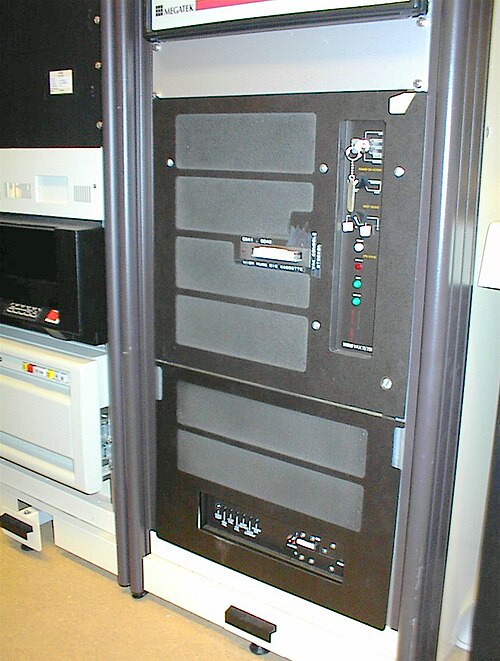

耐久性に優れたラックマウント型VAX-11/750。^[21]

1982年4月に発表されたVAX-11/730（コード名「Nebula」）は、 CPUにAMD Am2900チップを使用した、VAXアーキテクチャのさらにコンパクトで低性能なビットスライス実装である。KA730 CPUのサイクルタイムは270ns（3.70MHz）で、VUPs定格は0.3である。^[9]最大5MBのメモリをサポートする。^[22]

コードネームは「LCN」（「低コスト星雲」）で、VAX-11/730の低価格モデルである。VAX-11/730と同じKA730 CPUを使用しているが、ノイズと熱（「55 dB」および「最大575 W」）を低減するように設計されたよりコンパクトな筐体に収められており、オフィス環境での使用に適している。^[17]最大3MBのメモリをサポートする。

VAX-11/790とVAX-11/795はそれぞれVAX 8600とVAX 8650の元の名前です。^[23]

• ワシントン州シアトルのLiving Computer Museum では、 OpenVMS 7.3を実行する VAX-11/780-5 (フィールド アップグレードされた VAX-11/780) を保管しています。この博物館は現在、閉館しています。
• カリフォルニア州マウンテンビューのコンピュータ歴史博物館には、VAX-11/780システムが3台、VAX-11/725が1台、VAX-11/730が1台、VAX-11/750が1台ずつ常設コレクションとして収蔵されている。^[24]
• ドイツのハレにある RECHENWERK Computer & Technikmuseum Halle では、VAX-11/730 と、VAX-11/780 の非常に珍しい東ドイツのクローンであるRobotron K 1840 を常設展示しています。
• ヴェルデ・ビナリオ・レトロコンピューティング協会はVAX-11/780を所有しており、専用のカレンダーを製作した。^[25]
• ペンシルベニア州ニューケンジントンにある大規模システム博物館には、VAX-11/785、VAX-11/780、VAX-11/750、VAX-11/730システムが展示されています。^[26]
• インディアナ州ブルーミントンにあるインディアナ大学ラディ情報科学・コンピューティング・工学部には、VAX-11/780 のほか、当時のさまざまなコンピューターが展示されています。

Wikiversity にはDEC VAX-11/750 (コンピュータ)に関する学習リソースがあります。
