| AT4 | |
|---|---|
 | |
| タイプ | 使い捨て対戦車ランチャー |
| 原産地 | スウェーデン、アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1987年～現在 |
| 使用 者 | オペレーターを参照 |
| 戦争 | 戦争を参照 |
| 製作履歴 | |
| デザイナー | フォレナデ・ファブリクスヴェルケン |
| メーカー |
|
| 単価 | 1,480米ドル（1999年）[ 1 ] 2,857米ドル（2025年） |
| いいえ 。 | 600,000以上[ 2 ] |
| バリエーション | バリエーションを参照 |
| 仕様 | |
| 質量 | 6.7 kg (14.8 lb ) (AT4) [ 3 ] 8 kg (18 lb) (AT4-CS) |
| 長さ | 102 cm (40 インチ) [ 3 ] |
| 口径 | 84 mm |
| 銃口 初速 | 290 m/s (950 ft/s; 1,000 km/h)、220 m/s (720 ft/s; 790 km/h) (CS) [ 4 ] |
| 有効 射程 距離 | 300m（点目標）[ 3 ] |
| 最大 射程 距離 | 500m（エリア目標）2,100m（最大） |
| 観光スポット | アイアンサイト、オプションでAN/PVS-4暗視装置 |
| 充填 | オクトール |
| 充填 重量 | 440グラムの高性能対戦車榴弾（HEAT弾） |
| 外部画像 | |
|---|---|
| プロトタイプAT4、スウェーデンで1981/82年にテスト実施 | |
 スウェーデン兵が乗った初期型AT4 | |
| 初期型AT4ランチャーと砲弾 |
AT4 [ a ]は、スウェーデンのサーブ・ボフォース・ダイナミクス社が製造する、84 mm (3.31インチ)の無誘導、携帯式、使い捨て、肩撃ち式の無反動対戦車兵器です。[ 5 ] AT4 は厳密にはロケットランチャーではありません。なぜなら、爆発弾頭はロケットモーターで推進されないからです。むしろ、滑腔式無反動砲です (ライフル銃身を持つ無反動ライフルとは異なります)。[ 6 ]サーブ社はAT4 で大きな販売成功を収めており、世界で最も一般的な軽対戦車兵器の 1 つとなっています。[ 7 ] [ 8 ] M136 AT4 と M136A1 AT4CS-RS は、アメリカ陸軍で使用されている派生型です。[ 9 ]
AT4は、歩兵部隊が装甲戦闘車両や要塞を破壊または無力化する手段を提供することを目的としている。砲弾は工場で発射装置に装填され、1セットの弾薬として支給される。発射装置は1回の発射後に廃棄される。
AT4という名称は、この兵器の口径84mmにちなんだ二重の意味を持つ言葉遊びである。(84)「エイティフォー」は「AT-4」と同音異義語である。[ 10 ]また、「AT」は「対戦車」の一般的な軍事略語であるため、この名称は兵器の役割に関するアルファベット順の言葉遊びとしても機能する。[ 11 ]この名称は輸出目的で作成されたもので、口径にちなんで「エイティフォー」という愛称がすでにカール・グスタフ8.4cm無反動砲の一般的な英語の愛称であった。[ 10 ]
AT4は、1960年代後半にスウェーデン陸軍が採用した74mm Pansarskott m/68 [ b ] (ミニマン)の発展型である。m/68と同様に、AT4はFörsvarets Fabriksverk (FFV)によって設計され、スウェーデンのカールスタードのザクリスダルにある同社の施設で製造された。[ 5 ] FFVは1976年にm/68の後継機の研究を開始し、正面からの交戦でMBT (主力戦車) の重装甲防御を突破できないような個別の対装甲兵器を意図的に設計した。これは逆効果だと考えたためである。AT4は、あらゆる方向から中～軽装甲車両、側面または後方からMBTを攻撃するための兵器として、また建物や要塞に対して効果的な突撃兵器として設計された。 FFVの主な設計目標は、従来の個人用対装甲兵器よりも操作が簡単で頑丈で、移動目標に対してはるかに正確な兵器を開発することだった。もう1つの重要な要件は、AT4が装甲を貫通できるだけでなく、貫通後に装甲を超えた破壊的な効果を発揮することだった。FFVとスウェーデン陸軍は1981年春にAT4の試作機の最初の評価射撃を開始し、1982年初頭までに100発が試験された。[ 12 ]
AT4がスウェーデンに採用される以前から、 1982年にFGR-17 ViperがM72 LAWの後継として不合格となったことを受け、議会が義務付けた新型対戦車兵器の選定をめぐるアメリカ陸軍の競争にAT4が参加していた。1983年にアメリカ陸軍は6種類の兵器を試験した。イギリスのLAW 80、ドイツのArmbrust、フランスのAPILAS、ノルウェーのM72E4（M72 LAWの改良型）、アメリカのViper（基準比較用）、そしてスウェーデンのAT4である。アメリカ陸軍は1983年11月に議会に対し、FFV AT4がM72 LAWの後継として設定された主要な要求事項すべてを満たすことに最も近かったと報告し[ c ] 、 Armbrustが2位だった[ d ] 。
米陸軍は、テストされた AT4 のシンプルさと耐久性に非常に感銘を受けたものの、いくつかの改善の余地があると考え、具体的には発射管に前後バンパーを追加し、照準器とスリングを変更した。これらの変更後、AT4 は米陸軍に軽量多目的武器M136 として採用された。[ e ]スウェーデン陸軍もこれらの改善を認識し、その後、照準と発射時に AT4 を安定させるために前方に折り畳めるハンド グリップを追加したアメリカ仕様の AT4 をPansarskott m/86 ( Pskott m/86 ) として採用した。前方に折り畳めるグリップは、スウェーデンが採用した AT4 と米陸軍バージョンとの唯一の違いである。
イラク戦争中に米軍が日常的に直面する市街戦の状況のため、AT4の購入を担当する米陸軍近接戦闘システムマネージャーは、AT4の標準バージョンの発注を一時停止し、米軍は代わりにAT4 CS（密閉空間）バージョンのみを発注した。[ 13 ]
AT4は、カール・グスタフ8.4cm無反動砲の使い捨てで低コストな代替品とみなすことができる。AT4は、カール・グスタフの設計上の特徴の多くを受け継いでおり、カール・グスタフは無反動兵器の原理に基づいて作動し、砲弾の前方慣性は砲身後部から噴出する推進ガスの慣性によって相殺される。しかし、より重く高価なライフリング付き鋼管を使用するカール・グスタフとは異なり、使い捨てのAT4設計は、強化された滑腔グラスファイバー外筒を使用することで製造コストを大幅に削減している。使い捨ての砲であることは、より軽量で安価な構造も可能にする。使い捨て銃の場合、銃身は発射時に一度の圧力上昇に耐えるだけでよく、たとえ破損したり、焼損したり、損傷したりしても廃棄できます。これに対し、従来の銃は何度も圧力上昇に耐える必要があり、そのため頑丈に作られ、耐熱素材で作られなければなりません。また、圧力も多くの従来の銃に比べてかなり低く抑えられています。AT4の薄くて軽量な銃身、低い作動圧力、そして大幅な反動軽減により、比較的大きな弾丸（迫撃砲や砲兵システムで使用されるものと同等）を使用できます。これは、携帯型武器では不可能なことです。
FFV社がカール・グスタフ向けに開発したこのシステムでは、砲弾と推進剤を収めた薬莢の中央後部にプラスチック製のブローアウトプラグが配置されており、薬莢自体はAT4外筒に収められている。ガス圧が適切なレベルに達すると、ブローアウトプラグが崩壊し、適切な量のガスが後方へ排出され、砲弾を前方へ押し出す推進ガスとのバランスが取れる。
AT4は、FFVが以前開発した独自の方式を採用している。バネ仕掛けの撃針が外筒の側面に配置され、撃針は外筒の後端にある。撃針が解放されると、薬莢の縁の側面にある雷管を叩く。
無反動設計の欠点は、武器の後方に大きな爆風領域が発生し、特に狭い空間では、使用者付近の友軍兵士や使用者自身に重度の火傷や過圧による負傷を引き起こす可能性があることです。また、爆風によって使用者の位置が敵に知られる可能性もあります。爆風の問題は、市街戦用に特別に設計されたAT4-CS（密閉空間）バージョンで解決されました。このバージョンでは、発射機の後部に塩水カウンターマスを使用して爆風を吸収します。発生した噴霧が圧力波を捕捉して大幅に減速し、閉鎖空間から部隊が射撃できるようになります。AT4-CSバージョンでは、密閉空間での使用者の安全性を高めるため、砲口速度を元の290m /sから220m /sに下げましたが、弾道落下がより顕著になったため、AT4-CSバージョンはより使いにくくなっています。HEAT弾頭の有効性は速度に依存しません。[ 14 ]
発射するには、まず射手はチューブの後部にある安全ピンを外し、発射ロッドのブロックを解除します。次に、後方爆風エリアに誰もいないことを確認して射撃姿勢をとります。伏せ撃ちをする場合は、火傷しないように足を十分に横に広げる必要があります。次に、射手はフロントサイトカバーとリアサイトカバーを後ろに動かし、サイトが射撃位置に飛び出すようにします。AT4には、元々開発中止になったViper用に開発されたアイアンサイトが装備されており、コンセプトと使用方法はアサルトライフルのものと似ています。[ g ]次に、左側にある発射ロッドコッキングレバーを前方に動かし、上を越えて右側に動かすことで、2つの安全装置のうちの1つを解除します。射手は、コッキングレバーの前にある赤い安全レバーを押し下げながら照準を合わせ、右手の親指で赤い発射ボタンを前方に押して発射します。AT4を発射するには、赤い安全レバーと発射ボタンの両方を同時に押し下げる必要があります。赤い発射ボタンはライフル銃の引き金を引くのと似たような抵抗感があり、射手は発射ボタンを強く押す必要がないため、照準がずれるのを防ぐことができる。
発射後、AT4ランチャーは廃棄される。砲手は、使用済みのランチャーを未使用のものと他の兵士が間違えないように、使用後に照準器を折るように訓練されていることが多い。より重いカール・グスタフとは異なり、AT4の外筒は1回の発射の負荷に耐えるように設計されており、再利用や再装填はできない。
AT4は、取り外し可能な固定具に光学式暗視装置を取り付けることができる。米軍での使用においては、AN/PAQ-4C、AN/PEQ-2、またはAN/PAS-13暗視装置を装着することが可能である。
AT4は訓練をほとんど必要とせず、操作も非常に簡単なので、一般配備に適しています。しかし、ランチャー1基あたりのコストが高いため、実弾射撃訓練を定期的に行うには多額の費用がかかるため、操作方法は実弾と全く同じで、再装填可能な9×19mmまたは20mm曳光弾を発射する練習用バージョンが存在します。どちらの練習用カートリッジもそれぞれの武器専用で、弾道は実弾の弾道と一致しています。20mmバージョンは、 AT4の発射時と同じ大きな音と後方爆風を伴う無反動兵器効果も備えており、9mm弾の「ポチャン」という音（空き缶を指で叩いたような音）に比べて後方爆風のリアリティが増すため、スウェーデン軍に好まれています。
| 外部画像 | |
|---|---|
| AT4バージョンは米国でM136として採用された。 | |
| AT4ランチャーに弾薬とHEAT弾を装填した状態を示す。 | |
| AT4の断面図（弾薬が装填されている様子を示す） | |
| AT4フロントサイト延長版 | |
| AT4リアサイト延長版 | |
| AT4コックセーフティ、指で押すセーフティ、親指発射ボタン |
AT4にはいくつかの異なる弾丸があります。単発式の武器なので、弾丸は発射管に事前に装填されています。[ 5 ]
高性能対戦車榴弾（HEAT） –圧延均質装甲（RHA）を最大45センチメートル（18インチ）まで貫通し、装甲を超える効果を発揮する。[ 16 ]
高性能二重目的爆薬(HEDP) 502 [ 5 ] [ h ] –バンカー、建物、開けた場所の敵兵、軽装甲車両に対して使用します。着弾時に起爆するように設定することも、短い起爆遅延を設定することも可能です。重い先端キャップにより、爆発前に軽い壁や窓を貫通したり、地面を「跳ね返らせて」空中で爆発させたりすることができます。軽装甲車両に対しては、RHA を15 センチメートル (5.9インチ)貫通する小型コーン HEAT 弾頭があります。
高貫通性（HP） – 極めて高い貫通能力、最大42～60 センチメートル（17～24インチ）の RHA。[ 17 ] [ 18 ]
対構造物タンデム弾頭（AST） – HEDP AT4よりも重い砲弾が必要な市街戦用に設計されています。浅円錐形のHEAT弾頭（貫通力は低いが広い穴をあける）とタンデムチャージ、そして後続の高爆発弾頭を組み合わせています。バンカーを破壊するか、戦闘突入のために建物の壁に穴を開けるかの2つの設定があります。 [ 19 ]
射程延長型（ER） – HEAT弾頭を備えた対装甲型。射程は300メートルから600メートル（980フィートから1,970フィート）に延長され、RHAの貫通力は最大46センチメートル（18インチ）まで向上している。これらの大幅な改良により、CSモデルであるにもかかわらず、質量は約2キログラムしか増加していない。[ 20 ] [ 17 ]
高性能爆薬（HE） – 衝撃または空中爆発による起爆に設定できる高性能対人兵器で、有効射程は最大1,000メートル（3,300フィート）です。[ 20 ]

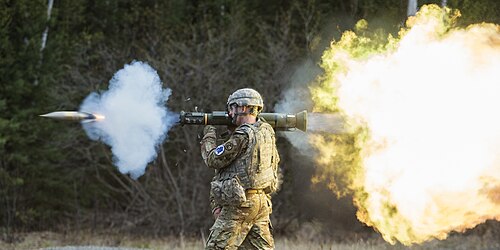

M136 AT4 – 発射管のバンパー、照準器、スリングが改良されたアメリカ版。[ 21 ] M136 AT4 はもはやアメリカ陸軍では生産されておらず、M136A1 AT4 狭小空間低感度型 (CS RS) に置き換えられている。[ 22 ]

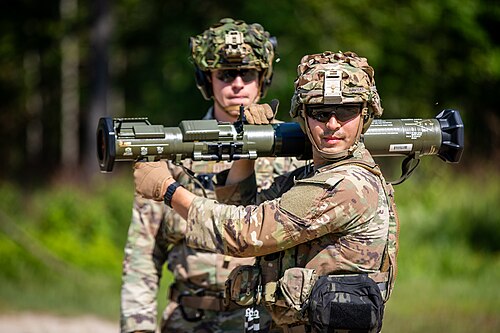

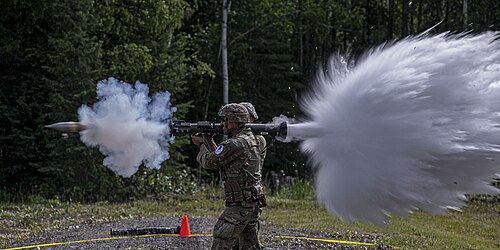

M136A1 AT4CS-RS – 独自のバイメタル弾頭設計を持つアメリカ製バリアントで、装甲後方効果を最大化して殺傷確率を高めるために特別に開発されました。この兵器は狭い空間 (CS) から発射可能で、感度低減(RS) 爆薬を備え、最大 500 mm の装甲を貫通できます。有効射程は 20 ～ 300 m です。[ 23 ] [ 24 ] [ 22 ]
XM919個人突撃兵器（AT4CS TWとも呼ばれる） - アメリカの将来型で、2025年に運用開始、2029年までに5億ドルで納入される予定。[ 25 ]
バンカーバスター（AT8） – 標準のHEAT弾頭をMk 153肩撃ち式多目的突撃兵器（SMAW）用に開発されたバンカーバスター弾頭に置き換えたAT4バージョン。発注はされなかった。[ 26 ]
AT12-T – 1990年代初頭、タンデムチャージ式の120mmバージョン（ボフォースAT 12-T）の試験が行われた。14kgのこの兵器は、90センチメートル（35インチ）の均質圧延鋼板（RHA ）を貫通すると主張されており[ 27 ]、1994年には、垂直から68度の角度で傾斜した2つのNATOシングルヘビー標的をERAで破壊し、視線貫通600mmを達成した[ 28 ] 。しかし、ソビエト連邦の崩壊とそれに続く西側諸国の防衛予算の削減により、このプロジェクトは中止された。
アルゼンチン：アルゼンチン陸軍[ 29 ]とアルゼンチン海兵隊[ 30 ]
ボスニア・ヘルツェゴビナ[ 5 ]
ブラジル[ 31 ]
カナダ：JTF2 [ 5 ]
チリ：チリ海兵隊、チリ陸軍。[ 5 ]
コロンビア[ 5 ]
クロアチア[ 31 ]
デンマーク: 指定 PVV M/95 (Panserværnsvåben モデル 1995)。[ 32 ] : 93
ドミニカ共和国
フィンランド
フランス：フランス軍によりABL（Anti Blindé Lourd）と命名された。[ 33 ]
ジョージア[ 31 ]
ギリシャ：ギリシャ海軍特殊部隊が使用。[ 5 ]
インド：陸軍と空軍が2022年1月に発注。 [ 34 ]陸軍への納入は2025年2月までに完了。[ 35 ]
インドネシア[ 36 ]
イラク：イラク軍にはAT4が供給された。[ 37 ] [ 38 ]
イスラエル：現地生産ライセンス取得済みAT4 CS AST
クルディスタン：ペシュメルガは2016年に最大1,000両のAT-4を保有していた[ 39 ]
アイルランド：アイルランド国防軍ではSRAAW（短距離対装甲兵器）と呼ばれている。[ 32 ]： 139
ジャイシュ・アル・イスラム：シリア民主軍から奪取。[ 40 ]
クルディスタン労働者党[ 41 ] [ 42 ]
ラトビア[ 43 ]
レバノン：約1,000個が購入された。[ 44 ]
リトアニア：リトアニア軍[ 45 ]
マレーシア：特殊部隊グループに所属。[ 5 ]（おそらく退役）
メキシコ
オランダ[ 47 ] Pzf-3に置き換えられた。
ポーランド：特殊作戦部隊および空挺部隊での使用は限定的である。[ 48 ]
スウェーデン：Pansarskott m/86と指定。[ 31 ]
シリア民主軍
台湾（中華民国）[ 5 ]
イギリス：少量のAT4およびHP弾を購入した。[ 2 ] [ 5 ]
ウクライナ：2022年にスウェーデンから15,000機[ 49 ] [ 50 ]、米国から6,000機[ 51 ]が供給された。フランスからは1,000機以上[ 52 ]が供給された。
アメリカ合衆国：1987年初頭からアメリカ海兵隊とアメリカ陸軍でM136 AT4として指定されている。 [ 53 ] AT4は、アメリカのパナマ侵攻、アフガニスタン戦争、湾岸戦争、イラク戦争で使用された。[ 54 ]ライセンスの下、 ATKによって30万以上が国内で製造された。[ 2 ] [ 5 ]
ベネズエラ：AT4は1980年代からベネズエラの兵器庫に保管されている。[ 31 ] [ 55 ] 2009年には、ベネズエラに売却されたAT4がコロンビアのFARC反乱軍から鹵獲されたものであると報じられ、コロンビアはベネズエラが反乱軍に武器を売却したと非難し、ベネズエラは1995年に反乱軍がベネズエラの陣地を攻撃した際に盗まれたものだと報告した。 [ 56 ]これにより両国間の緊張が高まった。[ 55 ] [ 57 ]スウェーデンのSAAB社製のAT-4は、100万台以上を売り上げた同カテゴリーで最も成功した兵器の1つです。
現在、AT4は世界で最も人気があり、成功を収めている携帯型使い捨て対戦車兵器の1つです。
