| 法律80 | |
|---|---|
.jpg/500px-DM-SD-07-17341_(LAW_80_crop).jpg) 拡張されていない LAW 80 | |
| タイプ | ロケット推進擲弾（対戦車用、使い捨て） |
| 原産地 | イギリス |
| サービス履歴 | |
| 使用中 | 1987年～現在 |
| 使用者 | § ユーザーを参照 |
| 戦争 | |
| 生産履歴 | |
| メーカー | 狩猟工学 |
| 生産 | 1987–1993 [1] |
| 建造数 | 約113,000 [1] |
| 仕様 | |
| 質量 |
|
| 長さ |
|
| クルー | 1 |
| 口径 | 94 mm (3.7 インチ) |
| 有効射程距離 | 20～500メートル（66～1,640フィート） |
| 観光スポット | ×1倍率望遠照準器 |
| 弾頭 | 熱 |
爆発 メカニズム | 連絡先 fuze |
| 爆発収量 | 600-700 rha mm |
| 推進剤 | HTPB |
発射 台 | 携帯型ランチャー |
LAW 80 ( Light Anti-armour Weapon 80 ) は、イギリス軍では通常LAW 94と呼ばれ、かつてイギリス陸軍と他のいくつかの軍隊 で使用されていた携帯式の使い捨て対戦車兵器です。
説明
この兵器は、9 mm (0.35 インチ)スポッティングライフルと 1 倍の照準器を内蔵した伸縮式発射管で構成されている。スポッティングライフルには 5 発の弾丸が入っており、ロケットの弾道に適合している。使用する弾丸は非常に珍しく、9 mm曳光弾をネックアップした7.62 mm NATO 薬莢に装填し、大きな薬莢の底部に.22 ホーネット 空砲を搭載して推進薬を充填する。発射すると、.22 薬莢が 7.62 mm 薬莢の背面から押し出され、プライマー作動の形でスポッティングライフルの銃尾のロックが解除される。[2]
ロケットを発射するには、発射者は大きな保護エンド キャップを外し、発射管の後部を伸ばし、照準器を開き、作動レバーを「作動」に動かす。これで、武器はスポッティング ライフル モードになる。ロケットを発射するには、発射者は発射手の親指でチャージ レバーを前方に動かす。ロケットモーターは発射管を離れる前に燃え尽き、その結果生じる爆風は発射管から後方に向けられる。次に、ロケットは目標に向かって惰性で進み、一定の作動距離を通過すると自動的に作動する。弾頭はHEAT成形炸薬 で、90 度の角度で 700 mm (28 インチ) の圧延均質装甲を貫通できる。これは、イギリス陸軍、イギリス海軍 (イギリス海兵隊)、およびRAF 連隊でこの兵器システムの訓練を受けた兵士に教えられたことである[引用が必要] 。また、傾斜装甲、複合装甲、反応装甲[引用が必要]は貫通力を低減し、照準点を選択する際の重要な要素になることも教えられた。
仕様
| 外部画像 | |
|---|---|
| LAW 80 パンフレット 1985 | |
 法律80(1) | |
| 法律80(2) | |
| 法律80(3) | |
| 法律80(4) |
- 請負業者:ハンティングエンジニアリング
- 口径: 94 mm
- ランチャーの長さ:
- 発射モード: 1.5 m
- 持ち運びモード: 1m
- 重さ：
- 耐荷重: 10 kg
- 肩の重さ: 9 kg
- 弾丸重量: 4.6 kg
- 分散: 約1ミル
- 弾頭発射距離: 10～20m
- 有効範囲: 20～500m
- フューズ:
- 温度範囲: -46 °C ～ +65 °C
- 後方危険エリア: < 20 m
- 賞味期限: 10年

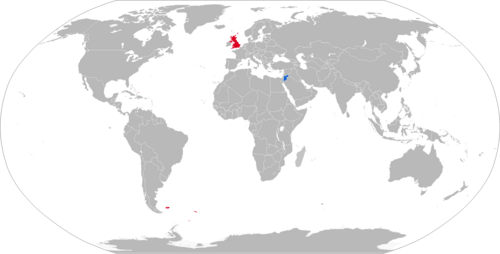

オペレーター
現在
前者
現在のオペレーター
過去のオペレーター
イギリス: 1990年代初頭にL14A1 84mmカールグスタフ 無反動砲とM72軽対戦車兵器（ロケット66mmHEAT L1A1）に代わって採用されたが、安全上の理由からAT-4 CS、最終的にはFGM-148ジャベリン対戦車ミサイルとNLAWに取って代わられた。[6]
アデルミン
アデルマインは、LAW 80を破壊メカニズムとして使用し、対装甲オフルート地雷を作成する音響センサーシステムです。また、最大200メートル離れた場所から、またはレーザー光リンクを介して2キロメートル離れた場所からコマンド起爆することもできます。[7]
注記
- ^ ab “LAW-80”. WeaponSystems.net . 2022年3月1日閲覧。
- ^ 「今月のカートリッジ」. cartridgecollectors.org .
- ^ 「Google Sites」. sites.google.com . 2016年11月24日時点のオリジナルよりアーカイブ。 2017年9月14日閲覧。
- ^ ジョーンズ、リチャードD.ジェーンの歩兵兵器2009/2010。ジェーンズ情報グループ;第35版（2009年1月27日）。ISBN 978-0-7106-2869-5。
- ^ 「世界の歩兵兵器：シエラレオネ」 2013年。2016年11月24日時点のオリジナルよりアーカイブ。
- ^ Owen, William F. (2007). 「軽量対装甲兵器: あらゆるものに対する対抗手段か?」(PDF) 。 Asian Military Review。 2011年7月7日時点のオリジナル(PDF)よりアーカイブ。 2010年5月12日閲覧。
- ^ ヘイマン、チャールズ (2008)。イギリス陸軍：ポケットガイド 2002-2003。ケースメイト出版社。p. 128。ISBN 9781783378968。
