エムリー・ムーア送信所

アルキヴァ エムリー ムーア タワー

エムリー・ムーア送信所（ウェスト・ヨークシャー）
タワーの高さ	1,047 フィート (319 メートル)
座標	北緯53°36′43″ 西経1°39′52″ / 北緯53.611944° 西経1.664444° / 53.611944; -1.664444
グリッド参照	SE222128
構築済み	1969–1971
BBC地域	BBCヨークシャー
ITV地域	ITVヨークシャー
ローカルテレビサービス	ローカルテレビ局 リーズ ザッツヨーク

エムリー・ムーア送信所^[1]は、イングランド、ウェスト・ヨークシャー州ハダーズフィールドのエムリー村^{[n 1]}の中心から西に1マイル(1.6km)のエムリー・ムーア[ ^1]にある通信・放送施設である。

高さ1,047フィート（319メートル）^[1]の コンクリート製の塔と、1971年に電波送信を開始した装置で構成されています。英国法の下でグレードIIの指定建造物として保護されています。英国で最も高い自立式構造物であり、^{[1] [2]}世界で25番目に高い塔でもあります。^[1]自立式構造物としては7番目に高く、Brexit前は欧州連合で4番目に高い塔でした。^{[1]建設当時は、}オスタンキノタワー、エンパイアステートビル、875ノースミシガンアベニュー（ジョン・ハンコック・センターとして知られる）、ベルリンテレビ塔、東京タワーに次いで世界で6番目に高い自立式構造物でした。^[3]

塔の現在の正式名称である「アルキヴァ・タワー」は、塔の基部にある事務所の横の標識に示されていますが、一般的には単に「エムリー・ムーア・マスト」^[1]または「ビッグ・エムリー」として知られています。^[要出典]

2021年に、携帯電話の使用のための周波数変更に対応するために、アンテナは36フィート（11メートル）のより短いアンテナに交換されましたが、この構造物は依然として英国で最も高い自立式構造物のままです。

エムリー・ムーアは、英国で商業テレビが始まった当初から送信所として利用されてきました。現在のコンクリート塔は、この場所にあった 3 番目のアンテナ支持構造物です。

そこに建設された最初の常設送信機は、イングランド北部の大部分をカバーするITV用でした。高さ 443 フィート (135 メートル) の格子塔があり、限られた範囲しかカバーしていませんでした。この元々の 443 フィート (135 メートル) の格子塔は、ヨークシャー地域に独立テレビ放送を提供するために 1956 年に建設されました。1956 年 11 月 3 日に運用を開始し、平日はグラナダ テレビの番組、週末は ABC テレビの番組を送信していました。

1964年、1966年に開始予定のカラーPAL送信を見越して、当初の高さ443フィート（135メートル）の格子塔が、リンカンシャーのベルモント送信所の構造と同一の、より高い1,265フィート（385.5メートル）の支柱付きマストに置き換えられた。解体された格子塔はクレイグケリー送信所に再建された。^[4]ヨークシャーテレビは、 1968年7月29日のITVフランチャイズの再編に伴い、エムリー・ムーア送信所から放送を開始した。

支柱で支えられた管状のマストは、湾曲した鋼鉄セグメントから構成され、直径 9 フィート (2.75 m)、長さ 902 フィート (275 m) の管を形成し、その上に高さ 351 フィート (107 m) の格子セクションとキャッピング シリンダーが取り付けられ、全体の高さは 1,265 フィート (385.5 m) になりました。建設当時、このマストは世界で最も高い人工構造物の一つでした。このマストはBritish Insulated Callender's Cables (BICC) によって設計され、EMIによって製造され、JL Eve Constructionによって建設されました。

ロープの重量は85ロングトン（86 t）で、ブリティッシュロープ社製で、鋼材はサウスヨークシャー州テンプルバラのスティール・ピーチ・アンド・トーザー社製であった。柱の重量は210ロングトン（210 t）で、375のセグメントで構成され、鋼材はリンカンシャー州北部スカンソープのユナイテッド・スチール・カンパニー社製であった。^[5]

円筒形の鉄製のマストは冬季には定期的に氷で覆われ、支線には大きなつららが形成され、支線に大きな負担がかかった。冬季には支線から氷が落ちることがよくあった。このため、氷が危険な場合には塔の黄色の警告灯が点灯し、支線交差点の下のジャガーレーンに隣接するフェンスには注意書きが掲示された。^[6]

1969 年 3 月 19 日、強風とマストの頂上と支線に形成された氷の重みが重なり、建物が倒壊しました。当直のエンジニアは、建物の倒壊がまったく予想外であったことを示す次の文章をステーションのログ ブックに書きました。

• 日勤[シフト]: Lee、Caffell、Vander Byl [姓]
• 氷の危険 - 固まった氷がマストから落ち始め、そのままになっています。駅近くの道路は市議会によって一時的に閉鎖されています。道路が安全になったら市議会にお知らせください (!)
• Pye モニター - フレーム ロックなし - V10 を交換 (低イン)。ほこりで詰まったファンが原因でモニターが過熱しています。掃除し、モーターに潤滑油を注ぎ、ファン ブレードをリセットしました。
• 夕方 [シフト]: グレンデニング、ボトム、レッドグローブ^[a] [姓]
• 1,265 フィート (386 メートル) のマスト:- 17:01:45 に Jagger Lane (Common Lane の角) に倒れました。警察、ITA 本部、RO などに通報されました。
• マスト電源アイソレータ: ヒューズが取り外され、アイソレータが「オフ」の位置にロックされました。地下室のマストの切り株に電力を供給するすべてのアイソレータもオフになりました。脱水機と TX もオフになりました。

この崩壊により、ねじれたマストの一部が送信所上、コモン・レーンとジャガー・レーンの交差点、および周囲の畑に散乱した。落下した支柱ケーブルが地元の教会の屋根を突き破り^[7]、送信所の建物を横切ったが、負傷者はいなかった。この崩壊により、 BBC2のUHF送信機とITVのVHF送信機は完全に機能しなくなり、数百万人がサービスを受けられなくなった。BBC1のVHFテレビ放送はホルム・モスから継続された。独立テレビ局（ITA）は高さ200フィート（61メートル）の折りたたみ式非常用マストを所有していたが、サービスをいくらか回復できるようにリッチフィールド送信所からエムリーに移動された。ITVの信号は4日以内に250万人の視聴者に向けて復旧した。BBCは、制限されていたBBC2のカラーサービスを2日以内に回復するため、屋外の放送車に可動式マストを提供した。ITAはスウェーデンの会社からより大きな仮設マストを購入した。ポーランド人の設置作業員が雇われ、669フィート（204メートル）のマストが28日足らずで、費用10万ポンド（2023年時点で210万ポンドに相当）で建てられた。このマストにはアンテナが1組しか設置できなかったため、遠隔地の視聴者の多くは依然としてカラー番組を受信できなかった。より高いマストは4月16日に運用を開始した。数週間後、BBCは299フィート（91メートル）のマストを建て、放送範囲を改善した。

氷の堆積が崩壊の原因と考えられていたが、調査委員会は、5年間にわたって風速は低いが安定した状態で発生し、強風時にその傾向が強まったために渦が放出されたためだと結論付けた。 ^{[6]ベルモントと} ウィンターヒルの同様のマストには、各構造物内に150トンの鋼鉄チェーンを吊るすなどの減衰改造が施された。改造されたマストはいずれも崩壊していない。

倒壊した塔の一部はハダーズフィールドセーリングクラブのレース管制塔として使用するために改造された。^[8]

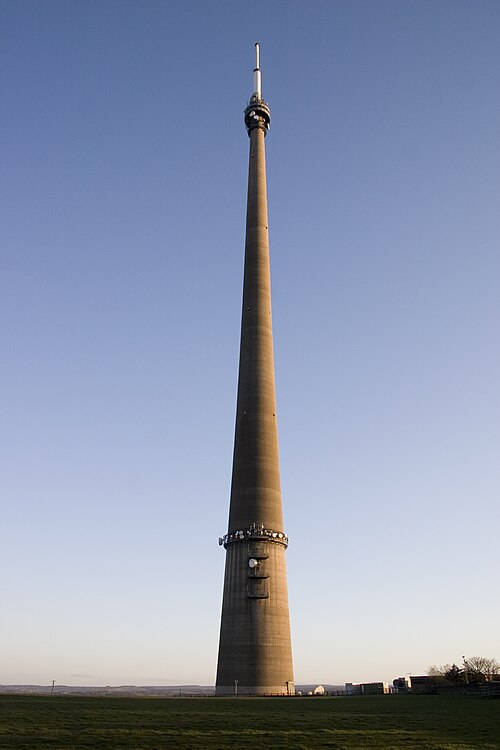

仮設マストの設置後、現在のコンクリート塔の建設が1969年に始まりました。この塔は、元のマストがあった場所ではなく、やや南東の53°36′43″N 1°39′52″W / 53.612056°N 1.664390°W / 53.612056; -1.664390に建てられました。UHF (625ラインカラー) 送信は1971年1月21日に開始され、古い VHF (405ライン白黒) システムは1971年4月21日に運用を開始しました。地元住民はエムリー・ムーアに別のマストが建つのを望まなかったため、通常の設計からの変更が求められました。新しい構造物は、高さ 902 フィート (275 メートル) の鉄筋コンクリート製の先細りの円筒形の柱で構成され、その上にアンテナを支える高さ 180 フィート (55 メートル) の鉄格子マストが取り付けられています。

この構造物は先細りの鉄筋コンクリートの塔である。高さ1,084フィート (330 m) でイギリスで最も高い自立式構造物であり^{[1] 、}ザ・シャードよりも66フィート (20 m) 高い。900フィート (274 m) のコンクリート構造物の最上部にある塔室に到達するには、エレベーターで7分かかる。その上にあるアンテナ構造物はさらに184フィート (56 m) の高さである。マストの基礎は地中20フィート (6 m) まで貫通しており、基礎を含む構造全体の重量は11,000長トン (11,200 t) である。この塔はアラップによって設計された。建設当時は、オスタンキノ塔の1,772フィート (540 m) とベルリンテレビ塔(現在の高さ1,207フィート (368 m))に次いでヨーロッパで3番目に高い自立式構造物であった。塔の頂上は海抜1,949フィート (594 m) で、これは塔がペナイン山脈の東端の高台に位置しているためである。塔は一般公開されていない。塔の横を通る主要道路の脇に展望エリアがあったが、2018年2月25日現在、閉鎖されているようだ。^[9] 塔の最上階には高さ1,083フィート (330 m) の設備エリアがあり、人が立ち入ることができる。^[10]

2002年、イングリッシュ・ヘリテージは、この塔に、重要な建築的または歴史的関心の基準を満たしたとして、英国法に基づく3つのカテゴリーのうち最も低く最も一般的なグレードIIの指定建造物保護を付与した。^{[2] [1]}

この塔は現在、以前は独立放送局のエンジニアリング部門だったArqivaが所有しており、現在はNTL 放送として民営化されています。

エムリー ムーア塔は、6 つのデジタル テレビマルチプレックス、3 つのデジタル ラジオアンサンブル、および 2 つの独立したローカル ラジオ局 (キャピタル ヨークシャーとハート ヨークシャー) を、およそ 3,900 平方マイル (10,000 km ² )のエリアで放送しています。ヨークシャーおよび周辺地域の 57 の中継局とリピーターの主要局です。2007 年 7 月、デジタル スイッチオーバー(DSO) 後もエムリー ムーアが B グループ送信機のままであることがOfcomによって確認されました。

このエリアは RF (無線周波数伝送) にとって重要な場所であり、構造物の麓からは、ホルム モスとムーアサイド エッジの送信機の両方が見えます。これらは半径 10 マイル (16 km) 以内にあり、それぞれ南西と西北西に位置しています。

テレビ放送エリアは英国最大級で、ヨークシャーの大半と、リーズ、シェフィールド、ヨーク、チェスターフィールド、ワークソップ、マンスフィールドを含むイーストミッドランズの一部をカバーしています。塔のアンテナの高さと強力な信号により、 ペナイン山脈を越えたグレーターマンチェスターでも一部の放送を受信できます。

長年にわたり、通信とテクノロジーの変遷を反映するためにコンクリート構造は更新されてきました。塔の上部と下部には、アンテナや皿を収容するための支持構造が取り付けられています。

BBCは2006年7月に、航空機警告灯の設置と修理のため、最大2週間、アナログおよびデジタル信号を通常より低い出力で放送するか、7月下旬から8月4日までの平日の午前9時から午後5時（英国標準時）の間、放送を停止すると報じた。修理の影響は約500万世帯と推定されたが、ナショナル・グリッド・ワイヤレスの広報担当者は、作業は主要なイベントに合わせて予定されていたと発表した。^[11]

デジタルUKは2010年4月、2011年のデジタル切り替え（DSO）に備えて送信機の作業が行われると報じた。フリービューサービスの一部または全部の中断は約2か月続くと予想され、その間、予備の送信機が5つの主要なアナログチャンネルの放送を継続する予定だった。^[12] その後、作業は「悪天候と複雑な技術的問題」のために9月まで続くと報じられた。

2018年3月、送信を中断することなくメインタワーの送信アレイの作業を行えるように、高さ1,063フィート（324メートル）の仮設マストが建設された。^[13]仮設マストは2021年末までに撤去される予定だった。しかし、ベルリンのTurmbau Steffens & Nölle GmbHによって解体作業が開始されたのは2023年夏になってからだった。^[14]

エムリー・ムーアでは、BBC Twoアナログ放送が2011年9月7日に終了し、ITVヨークシャーはBBC A MUXが代わりに放送を開始できるよう、その時点で一時的にその周波数に移動しました。残りの4つのアナログ放送は2011年9月21日に終了し、残りのデジタルマルチプレックスは出力を上げて放送できるようになりました。

以下は、Emley Moor を中継する送信機のリストです。

より高い構造物

• これは、支線マストを備えたカンブリア州のスケルトン送信所よりも低いもので、1,198フィート（365メートル）で英国で最も高い構造物（あらゆる種類のもの）です。
  • Skelton は次のものと同等です。
    • ゲルブランディ塔、オランダのアイセルシュタインとロピクの間にある、部分的にガイトが設置されている、標高 1,204 フィート (366.9 m)。
    • スペインにある支柱付きトレッタ・デ・グアルダマルの標高1,214フィート（370メートル）。
• モスクワのオスタンキノタワーは、高さ1,772フィート（540メートル）で、ヨーロッパで最も高い自立式建造物です。
• キエフテレビ塔は高さ1,263フィート（385メートル）で、ヨーロッパで2番目に高い自立式建造物です。
• リガのラジオ・テレビ塔は高さ 1,209 フィート (368.5 メートル) で続いています。

より小さな構造物

• このタワーは、英国で2番目に高い独立型建造物であるロンドンのザ・シャードよりも66フィート（20メートル）高い。
• このビルは、英国で2番目に高い建物であるロンドンのビショップスゲート22番地よりも135フィート（41メートル）高い。
• これは、英国で3番目に高い建物であるロンドンのカナリーワーフにあるワン・カナダ・スクエアよりも312フィート（95メートル）高い。
• ベルギーのシント ピーテルス レーウ タワーは 302 m (991 フィート) です。
• フランスのパリにあるエッフェル塔は高さ 984 フィート (300 メートル) で、アンテナは 79 フィート (24 メートル) あります。
