ラティスタワー

ラティスタワーまたはトラスタワーは、自立型の垂直フレーム タワーです。この構造は、高圧電力線を運ぶ送電塔、無線塔（自己放射塔またはアンテナの支持塔）、観測塔で広く使用されています。その利点は、頑丈な構造のタワーよりもはるかに軽量で、優れたせん断強度と低い風圧抵抗です。

構造工学では、ラティスタワーという用語は自立構造に使用され、ラティスマストは支線で支えられた支柱を指します。三角形 (3 辺) の断面を持つラティスは、特に北米で最も一般的です。正方形 (4 辺) のラティスも広く使用されており、ユーラシアで最も一般的です。ラティスタワーは、スペースフレームまたは双曲面構造として設計されることがよくあります。

1940年以前は、特に短波および中波の無線送信塔として使用されていました。時々、木製の格子塔が使用されました。最も高い木製の格子塔は、ドイツのミューラッカーにあります。高さは190メートル（620フィート）で、1934年に建設され、1945年に解体されました。ほとんどの木製の格子塔は1960年までに解体されました。ドイツで、木製の最後の大きな無線塔は、ゴルム送信所とイスマニング送信所の送信塔でした。これらは、それぞれ1979年と1983年に解体されました。

最も高い自立式格子塔は東京スカイツリーで、高さは 634 メートル (2,080 フィート) です。ペトロニウス コンプライアント タワーは、部分的に水没しているものの、640 メートル (2,100 フィート) の高さで支えられた格子塔としては最も高いものです。格子塔で最も有名な都市はオハイオ州シンシナティで、900 フィートを超える高さの塔が 4 つあります。東京は、この高さを超える塔が 2 つ以上ある世界で唯一の都市です。

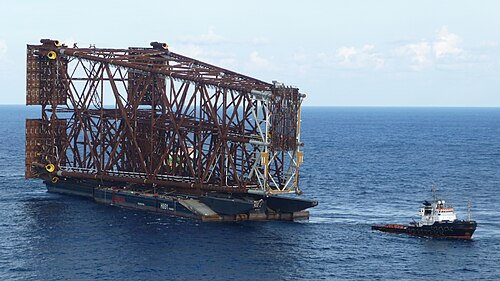

世界で最も高い鉄格子塔の大半は、実際には水中に建設され、石油プラットフォームとして使用されています。これらの構造物は通常、陸上で、最も一般的にはテキサス州またはルイジアナ州で、大きな部品として建設され、その後、はしけで最終的な安置場所まで運ばれます。これらの塔の大部分は水中にあるため、そのような構造物の公式の高さはしばしば論争の的となっています。石油業界ではジャケットと呼ばれるこれらの構造物の鉄格子トラスは、通常、陸上のものよりもはるかに頑丈で補強されており、ブルウィンクルやボールドペイトプラットフォームの場合のように 50,000 トンを超える重量になることもあります。一方、陸上の高い (1,000 フィートを超える) 格子塔は、エッフェル塔の場合のように 10,000 トンから数百トン程度まであります。これらの格子塔は、その上に建設される石油プラットフォームの重量と、それらに加わる力に耐えられるように、より高い基準で建設されています。その結果、これらの構造物を建設するコストは数億ドルに達する可能性があります。これらのコストは、結果として得られる石油とガスの収入によって正当化されますが、陸上のタワーは収入がはるかに少ないため、タワーの資本コストは通常​​はるかに低くなります。

19 世紀末以降、高い格子塔が建てられました。格子塔は絶対的な高さの記録を保持しています。格子塔は最も高い自立式建築構造物の一つであり、国内で最も高い自立式建築物や、国全体で最も高い建築物など、数多くの国内記録を保持しています。

世界中の 超高層格子タワー構造物のリスト。

 もはや存在していない構造物を示します。

高さ 150 m / 500 フィート以上の電波塔のリスト。

 もはや存在していない構造物を示します。
 高さが変更された、または再建された構造物を示します。

高さ 150 m / 500 フィートを超える電柱のリスト。

格子構造で支えられた背の高い風力タービンは、再生可能な電力資源を広範囲に構築した世界初の国の一つであるドイツでほぼ独占的に建設されています。全体の高さには、格子構造のタワーと、ピークの高さにある風力タービンのローターが含まれます。

高さ 150 m / 500 フィートを超える格子タワーを備えた風力タービンのリスト。

世界中の高い格子煙突のほとんどは日本にあります。高い煙突を建てるのに鉄筋コンクリートを使用する他の近代的先進国とは異なり、日本では歴史的に最近まで煙突の建設に鋼鉄が使用されていました。

高さ 150 メートル (492 フィート) を超える格子状の煙突の一覧。
 もはや存在していない構造物を示します。

List of oil platforms with a steel jacket above 300 m / 1000 ft in height.

List of jackup rigs above 150 m (490 ft) in height.

List of amusement park rides that make use of a steel lattice tower above 100 m / 328 ft in height.

List of the tallest lattice towers by common(min 5) design types.

Unique lattice tower designs. Minimum height of 120 m / 400 ft.
  indicates a structure that is no longer standing.
