ウィンターヒル送信所

ウィンターヒル

ウィンターヒル 北西イングランドで展示 イングランド北西部の地図を表示 ウィンターヒル ランカシャーで展示 ランカシャーの地図を表示 ウィンターヒル グレーターマンチェスター付近で表示 グレーター・マンチェスターの地図を表示 ウィンターヒル チョーリー自治区で展示 チョーリー自治区の地図を表示 ウィンターヒル ブラックバーン・ウィズ・ダーウェン付近 ブラックバーン・ウィズ・ダーウェンの地図を表示
マストの高さ	309.48メートル（1,015.4フィート）
座標	北緯53度37分32秒 西経2度30分53秒 / 北緯53.625556度 西経2.514722度 / 53.625556; -2.514722
グリッド参照	SD660145
BBC地域	BBCノースウェスト
ITV地域	ITVグラナダ
ローカルテレビサービス	ベイTVリバプール それがランカシャー それがマンチェスター

ウィンターヒル送信所は、イングランド、ランカシャー州、チョーリー自治区の南東境界、ボルトンより上に位置するウィンター ヒルにある放送および通信施設です。Arqivaが所有および運営しています。

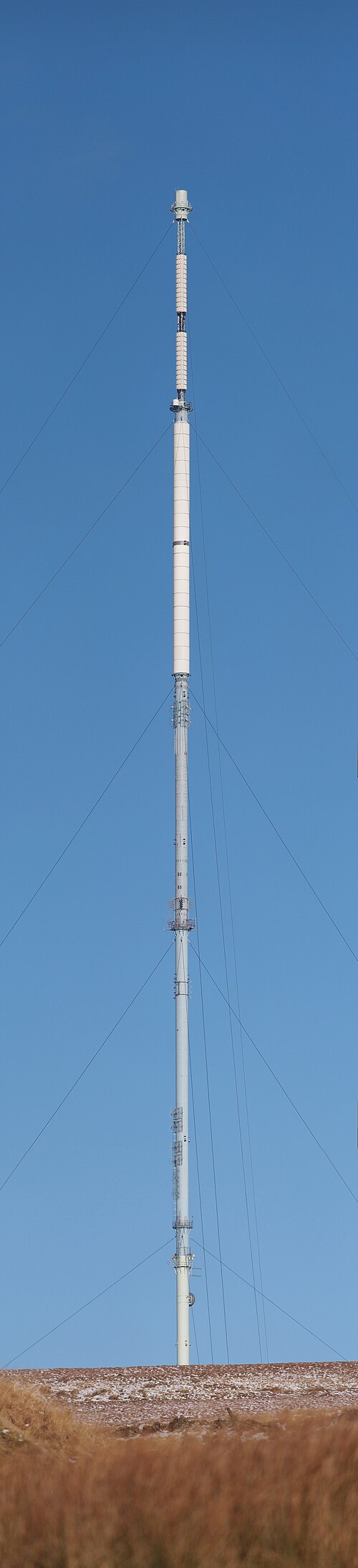

ウィンターヒルの元々のマストは140メートル（450フィート）の塔で、1956年5月3日に運用を開始し、グラナダテレビ（平日）とABCウィークエンドテレビの番組を放送していた。1966年にサービスは元の塔の隣に建てられた新しいより高いマストに移された。メインのマスト構造は高さ309.48メートル（1,015.4フィート）、直径2.75メートル（9.0フィート）である。デジタルとアナログの同時送信の期間中、マストの上部に取り付けられたDTT アンテナによって全体の高さは315.4メートル（1,035フィート）に達したが、 ^[1]デジタルスイッチオーバー計画の一環としてこのアンテナは現在は撤去され、全体の高さは309.48メートル（1,015.4フィート）に減少している。^{[1]ウィンターヒルは}イギリスで最も高い建造物の一つで、最も高いのはスケルトンマストである。しかし、海抜778.1メートル（2,553フィート）のウィンターヒルにはイギリスで最も高いテレビ送信アンテナがあり、ランカシャー州で最も高い丘であるグリーンヒルよりも高い。

格子状の設計であるほとんどのマストとは異なり、ウィンター ヒルのマストは管状の構造です。イングランドの他の 5 つのマストもこの設計を採用しています (ベルモント、ビルズデール、メンディップ、ウォルサム、およびエムリー ムーアの元の不運な構造)。

マストを垂直に保つための支持ワイヤーは、上から見ると120°傾斜している。これらは5つの高さで接続されており、合計15の支持部がある。これらのワイヤーは強化されており、 1969年にエムリー・ムーアの元の構造が崩壊した要因となった強風による振動を軽減するために、Arqiva （当時はNTL Broadcast）によって152メートルトン（150ロングトン）の減衰チェーンが取り付けられた。 2007年から2009年にかけて、マストは強化され、新しいより重いデジタル送信アンテナを設置できるようにした。^{[2]ロープの重量は85トンで、} British Ropes社製で、鋼材は南ヨークシャーのテンプルバラにあるSteel, Peech and Tozer社製である。柱の重量は210トンで、375のセグメントで構成され、鋼材は北リンカンシャーのスカンソープにあるUnited Steel Companies社製である。^[3]

管状の設計の利点は、エンジニアがマストの内側に登って、フレーム構造では問題となる悪天候を回避できることです。マストの外側のメンテナンスは、通常、ボスンチェアを使用して行われます。

マストには常に一連の赤い航空機警告灯が設置されていましたが、2006 年 10 月にこれらのライトが大幅に明るくなり、通過する航空機からマストがはるかによく見えるようになりました。これらのライトはメンテナンス時に内側に開くため、内側からメンテナンスできます。

8 つの外部プラットフォームがマストの高さに沿ってマストを囲んでいます。これらはマストの内側からアクセスでき、支持ワイヤとILRアンテナのメンテナンスに使用されます。

この放送局の受信エリアは約 630 万人です。受信エリアは主にグレーター マンチェスター、マージーサイド、ランカシャー、チェシャー、および南カンブリアで、ダービーシャー、スタッフォードシャー、ノース ヨークシャーの一部に広がっています。中継送信機は、マンチェスター東部、ランカシャー北部、ウィラル半島の周辺で必要とされています。この送信機は北ウェールズ沿岸地域もカバーしており、ここが「正しい」テレビ放送地域ではないものの、北ウェールズの一部の人々には好まれる地域となっています。主な理由は、チャンネル 4 ( S4Cではなく、ただしデジタル スイッチオーバー以降はすべてのウェールズの送信機でチャンネル 4 も利用可能)、チャンネル 5、およびウェールズの送信機よりもはるかに強力な^[定量化] デジタル地上波出力を送信しているためです。この地域のITVフランチャイズであるグラナダテレビ（1968年までは平日のみ）とABCウィークエンドTV（1956年開始）は、1962年に開始された北ウェールズのフランチャイズであるWWN（Teledu Cymru）（その後HTVウェールズ）よりかなり早く放送を開始しており、視聴者にウェールズの放送よりも多くの選択肢を与えていました。ABCテレビは1968年にフランチャイズを失い、その際にグラナダテレビが週7日の放送を開始しました。デジタルへの切り替え以来、ウェールズの送信機ははるかに高い出力でDTTを放送しており、チャンネル4とチャンネル5が現在ラインナップに含まれています。しかし、北ウェールズの地形と起伏の多い地形のため、多くの視聴者はウィンターヒルにとどまっていると思われます。これは特に、小規模な地方中継局がチャンネル数の少ない限られた範囲のマルチプレックスのみを放送しているためです。

ウィンターヒルは北西部地域（旧グラナダITV地域）の主要送信所であり、2009年に英国で初めて高解像度のデジタルテレビを放送した。^{[4] [5]}

ウィンター ヒルの 700MHz のクリアランスは 2020 年 2 月 10 日に終了し、少々意外なことに、ウィンター ヒルは A グループになります (いずれにせよ 2020 年末までに停止される予定の MUX 7 は除きます)。A グループはウィンター ヒルの C/D とはバンドの反対側にあるため、信号が弱いエリアでオリジナルの C/D グループ アンテナを使用している人は、信号を受信するのに苦労する可能性があります (ウィンター ヒルのグラフを参照)。

ウィンターヒルの70の中継局のうち、6つのデジタルマルチプレックスを放送しているのは4つだけです（ランカスター、サドルワース、ペンドルフォレスト、ストアトン）。その他はすべて、3つの公共サービスマルチプレックスであるBBC A、BBC B、D3＆4のみを放送しています。ウィンターヒルは、チャンネル27でマンチェスターマルチプレックスも放送しています^[要出典]。

これらは、700MHz のクリアランスのため、2020 年 2 月まで移動されました。

ウィンター ヒルからのアナログ テレビ放送は、2009 年 12 月 2 日の早朝に正式に停止されました。それ以降、このサイトでは地上デジタル テレビ放送のみが行われています。

以下は、ウィンター ヒルが放送するテレビ中継局の一覧です。各マルチプレックスの UHF チャンネルも含まれています。ランカスター、ペンドル フォレスト、サドルワース、ストアトンのみが、主要な 6 つのマルチプレックスをすべて放送しており、ウィンター ヒルもこれらのチャンネルの放送を開始した 1998 年以降、放送しています。2009 年以前は、ウェスト ヨークシャーのコーンホルム、リドゲート、トッドモーデン、ウォルズデン、ウォルズデン サウスの送信機もウィンター ヒルからの信号を中継していましたが、2009 年にエムリー ムーアの中継に変更されました。

†ホルム・モスからの信号を中継してランカシャー南部と中央部をカバーする ^[6]

†グレーター・マンチェスターをカバーするために指向性アンテナから放送します。

† フリントシャー北ウェールズ（リル、プレスタティン、ランロウスト、ランドゥドノおよび周辺地域）をカバーする指向性アンテナからの放送。Moel -y-Parc発。

‡ ランカシャー中央部（ウィガン、プレストン、サウスポート、ブラックプールおよび周辺地域）をカバーする指向性アンテナからの放送。

1958 年 2 月 27 日、マン島からマンチェスターへ向かっていたシルバー シティ ブリストル 170 貨物機(G-AICS) が、マストから数百ヤード離れたウィンター ヒル (別名リヴィントン ムーア) に墜落しました。35 人が死亡し、7 人が負傷しました。その夜の天候は非常に悪く、送信センターで作業していたエンジニアは誰も墜落に気づきませんでした。数フィートの積雪により救助活動が妨げられ、緊急車両用の通路を確保するために 雪上車がA6から迂回する必要がありました。

• 1956年:グラナダテレビ（平日）とABCウィークエンドテレビがメインマストの建設に先立ち白黒テレビ放送を開始。
• 1958年: 致命的な飛行機墜落事故で35人が死亡、7人が生存。
• 1962年: BBCがVHFチャンネル12で放送を開始（ Look Northのマンチェスター版を含む）
• 1965年: メインマストが完成し、古い450フィートの構造が取り外されて置き換えられました。
• 1965年: BBC 2 UHF放送開始。
• 1967年：BBC2 UHFカラー放送開始。
• 1968年: ABCテレビがフランチャイズを失い、グラナダテレビが週7日の放送を開始。
• 1968年: ITA (独立テレビ局) が1階建てのエンジニアリングビルを建設。
• 1969年: ITVとBBC1がUHFでカラー放送を開始。
• 1970年: Emley Moor マストで中継サービスを開始。
• 1974 年: 地元のラジオ局が丘の上にワイヤーフレーム ILR 送信機を設置しました。商業ラジオ放送の開始 (1973 年) に伴い、ITA は IBA になりました。
• 1981年:チャンネル4が追加のエンジニアリングビルを建設。
• 1981年: チャンネル4のテスト放送が不定期に開始される。
• 1982年: さらなるローカルラジオ放送のために追加のILR送信機が運用開始。チャンネル4が送信を開始(1982年11月2日)。
• 1983年: チャンネル4がリレーサービスを開始。
• 1989年:このサイトからNICAMステレオ放送が開始される。
• 1997年: チャンネル5が放送を開始
• 1998年：ラジオ局Century 105がメインマストから放送を開始（Real Radio、現在はHEART）。
• 1998年：低電力デジタルテレビ放送開始。
• 2009年：アナログテレビ信号は、 2009年11月4日水曜日（ BBC Twoが停止）と2009年12月2日（残りのアナログチャンネル）の2段階に分けて停止されました。 ^[7]
