金属における電気伝導に関するドルーデモデル、またはドルーデ・ローレンツモデルは、1900年にポール・ドルーデによって提唱され、 1905年にヘンドリック・ローレンツによって改良されました。ドルーデモデルは、金属中の比較的動きの遅いイオンが電子の流れを阻害する障害物として働き、電子(電気の担体)が散乱されるという観点から伝導を説明しようとします。このモデルは運動論の応用です。固体中の電子が電場にさらされると、ピンボールマシンのように振る舞うと仮定しています。絶えず揺れ動く電子の海が、より重く比較的動きの遅い正イオンに衝突して跳ね返り、印加された電場とは逆方向に集団的な動きを生み出します。
現代においては、これは価電子モデルに反映されており、電子の海は価電子のみで構成され、[ 1 ]固体中に存在するすべての電子ではなく、散乱中心は原子核に強く結合した電子の内殻である。[ 2 ]散乱中心は原子の価数に相当する正の電荷を持っていた。 [ 3 ] この類似性に加えて、ドルーデの論文におけるいくつかの計算エラーが、特定の場合には良い予測ができる一方で、他の場合には完全に間違った結果をもたらす、固体に関する妥当な定性的理論を提供することになった。人々が散乱中心の性質、散乱のメカニズム、散乱長の意味についてより実質的で詳細な説明を試みるたびに、これらの試みはすべて失敗に終わった。[ 4 ]
ドルーデモデルで計算された散乱長は、原子間距離の10~100倍程度であり、これらについても適切な微視的説明を与えることはできなかった。
このモデルは金属、特に導電率に関してより良い予測を与え、[ 5 ]ドルーデ金属理論と呼ばれることもあります。これは、金属が本質的に自由電子モデルによりよく近似しているためです。つまり、金属は複雑なバンド構造を持たず、電子は本質的に自由粒子のように振る舞い、金属の場合、非局在化電子の実効数は価数とほぼ同じです。[ 6 ]
ドルーデモデルの最も重要な2つの結果は、電子運動方程式、 電流密度Jと電場E の間には線形関係があり、
ここで、tは時間、⟨ p ⟩ は電子あたりの平均運動量、q、n、m、τはそれぞれ電子の電荷、数密度、質量、イオン衝突間の平均自由時間です。後者の式は、電磁気学全体で最も普遍的な関係の 1 つであるオームの法則がなぜ成り立つのかを半定量的に説明しているため、特に重要です。[ 7 ] [ 8 ] [ 9 ]
1853年、グスタフ・ヴィーデマンとルドルフ・フランツは、物質の熱伝導率と電気伝導率の比が普遍的であることを発見し、この関係はヴィーデマン・フランツの法則として知られるようになった。1881年、ルートヴィヒ・ローレンツもこの比の温度依存性について議論し、比例定数はローレンツ定数として知られるようになった。[ 10 ] 1897年、JJトムソンは電子を発見した。[ 10 ]
ドイツの物理学者パウル・ドルーデは、1887年の博士論文でヴォルデマール・フォークトの指導の下、光学に関連する問題に取り組んだ。いくつかの実験の後、彼は1899年の論文で運動方程式を用いて固体の光学的および電気的性質を説明しようとした。[ 10 ]トムソン理論に触発され、パウル・ドルーデは1900年2月に金属の微視的モデルを提案した[ 11 ] [ 10 ](2番目の論文は9月に発表された[ 12 ])。彼は固体の単純なモデル、すなわち正に帯電した散乱中心と電子ガスによって電気的に中性の固体が得られるというモデルを、気体の運動論を用いて仮定した。[ 13 ]彼のモデルはヴィーデマン・フランツの法則を導き出すことができた。[ 10 ]
8月、ドルーデはパリ万国博覧会期間中に開催された1900年国際物理学会でも自身の研究を発表した。同会議で彼は、当時まだ議論の的となっていた電子の存在を擁護した。[ 14 ]ドルーデとは独立して、JJトムソンはほぼ同じモデルを導出し発表していた。[ 10 ] [ 15 ]
ドルーデの論文が発表された直後、マックス・レインガヌムは比熱に問題があり、デュロン・プティの法則に合致していないと指摘した。[ 10 ]
1901年、アルベルト・アインシュタインは博士課程在学中に、ドルーデに手紙を書き、彼のモデルの統計的根拠に疑問を呈した。手紙は見つかっていないが、その内容はアインシュタインとミレヴァ・マリッチの書簡から部分的に復元されている。アインシュタインの最初の異議は、ルートヴィヒ・ボルツマンの統計力学の欠陥に関するもので、ドルーデはボルツマンを擁護する形で返答した。2番目の異議もなされたが、その内容は不明である。このやり取りの後、アインシュタインは1902年に統計力学に関する論文を執筆するに至った。[ 16 ] [ 17 ]
ヘンドリック・アントーン・ローレンツは、ローレンツ・エーテル理論とローレンツ振動子モデルにおいて電子の役割を研究した。1903年、彼はドルーデモデルを用いて長波長極限におけるプランクの法則を導出した。 [ 10 ] 1904年にベルリンで行われた講演で、彼は改良されたドルーデモデルを発表し、1905年に発表した。そのため、ドルーデ・ローレンツモデルとしても知られている。[ 18 ] [ 19 ] [ 10 ]彼は電場と温度の影響を自己無撞着な方法で導入した。ルドルフ・ゼーリガーは、ローレンツが「電子統計に関して、ボルツマンと[ジェームズ・クラーク]マクスウェルが[ルドルフ]クラウジウスの元の方程式を拡張することによって当時達成したのと同じことを成し遂げた」と考えた。[ 10 ]
ローレンツはまた、ドルーデによるヴィーデマン・フランツの法則の導出における係数2を修正したが、これは予測精度の低下につながった。[ 10 ]
1906年、リヒャルト・ガンスは、ドルーデモデルがホール効果実験、特にホール係数の符号に関して、正確ではないことを発見した。1911年までに、カール・ベデカーは、ドルーデモデルがすべてのガルバノ磁気現象に対して不正確であることを発表した。同年、ニールス・ボーアも論文の中で、(ボーア・ファン・レーウェンの定理によれば)ドルーデモデルでは金属の反磁性を説明できないことを示した。これが、ボーアが原子のボーアモデルを定式化するきっかけとなった。 [ 10 ]
1911年当時も、ドルーデのモデルで予測された比熱に問題があるという共通認識があった。予測が間違っているか、比熱に対する電子の寄与が無視できるほど小さいかのどちらかだった。[ 10 ] 1912年、ピーター・デバイはデバイモデルにおいて、低温での比熱の挙動は、最近開発された量子論を用いて格子の寄与によって説明できることを示した。[ 10 ]
ヴィルヘルム・ウィーンは1913年に、ドルーデモデルが誤った憶測の源泉になり始めたと書いた。彼は「熱伝導の問題と量子論との関連性は、理論を定式化できるほど発展していないようだ」と考えていた。[ 10 ]
1924年、ドルーデモデルの問題点について第4回ソルベー会議が開催された。この頃、縮退理論が議論されていた。1924年、アインシュタインはサティエンドラ・ナート・ボースと共同で、最近開発されたボース=アインシュタイン統計を金属中の電子に適用しようとしたが、互換性がないことを示した。1925年、ヴォルフガング・パウリは電子の排他原理を提唱した。エンリコ・フェルミとポール・ディラックは1926年にそれぞれ独立にフェルミ=ディラック統計を発表した。特にフェルミはドルーデモデルの失敗に触発された。[ 10 ]
ドルーデは電子ガスのモデルを導出するためにマクスウェル・ボルツマン統計を用いましたが、これは当時唯一利用可能なものでした。アーノルド・ゾンマーフェルトは、この統計を正しいフェルミ・ディラック統計に置き換えることで、1927年に自由電子モデルを構築し、予測を大幅に改善しました。[ 20 ]ゾンマーフェルトの理論は、ローレンツ数の実験値とより正確に一致しました。[ 10 ]彼は比熱の問題も解決しました。彼はコモ会議で自身の凝縮された理論を発表しました。[ 10 ]
ドルーデは、固定された「イオン」の背景上を運動する電子ガスに気体運動論を適用した。これは、背景のない中性希薄ガスとして気体理論を適用する通常の方法とは対照的である。電子ガスの 数密度は次のように仮定された。 ここで、Zはイオンあたりの非局在化電子の実効数であり、ドルーデは価数を使用した。Aはモルあたりの原子質量である。[ 13 ]は「イオン」の質量密度(単位体積あたりの質量)[ 13 ]であり、 N Aはアボガドロ定数である。電子1個あたりの平均体積を球体とみなすと、次のようになる。 数量は電子密度を表すパラメータであり、多くの場合ボーア半径の2~3倍程度である。アルカリ金属では3~6の範囲であり、一部の金属化合物では10まで達することもある。密度は典型的な古典的気体の約1000倍である。[ 21 ]
ドルーデモデルにおける主要な前提は以下のとおりである。
これらの仮定をそれぞれ取り除いたり改善したりすることで、より洗練されたモデルが得られ、さまざまな固体をより正確に記述できるようになる。
ドルーデモデルの最も単純な解析では、電場Eは均一かつ一定であり、電子の熱速度は十分に高く、平均τ秒ごとに発生する衝突の間に運動量dpがごくわずかしか蓄積されないと仮定している。[ 7 ]
すると、時刻tで孤立した電子は、平均して最後の衝突から τの時間移動しており、その結果、運動量を蓄積していることになる。
最後の衝突の際、この電子は前方に跳ね返る可能性も後方に跳ね返る可能性も同じなので、電子の運動量に対するそれまでのすべての寄与は無視でき、その結果、次の式が得られます。
関係式を代入すると その結果、上述のオームの法則が定式化される。

有効な抗力を導入することで、その運動を記述することもできる。時刻t = t 0 + dtにおける電子の運動量は次のようになる。 どここれは、キャリアに作用する一般的な力(例えばローレンツ力)として、あるいはより具体的には電子に作用する力として解釈できる。は、衝突後のランダムな方向を持つキャリアの運動量です(つまり、運動量を持つキャリアの運動量です)。)そして絶対運動エネルギー
平均して、電子のうち、別の衝突を経験しなかったものは、平均してランダムな方向に出て、全体の運動量に寄与するのはわずか数パーセントに過ぎない。これは2次である。[ 25 ]
少し代数計算をして、次数項を省略するとこれにより、一般的な微分方程式が得られます。
2番目の項は、実際にはドルーデ効果による余分な抗力または減衰項です。
時刻t = t 0 + dt における電子の平均運動量は その後 ここで、 ⟨ p ⟩ は平均運動量、q は電子の電荷を表す。これは非斉次微分方程式であり、これを解くことで一般解が得られる。 p ( t )の 場合、定常状態解d / dt⟨p⟩ =0は次のようになります 。
上記のように、平均運動量は平均速度と関連があり、これは電流密度と関連がある可能性があります。 そして、その材料はオームの法則を満たすことが示される。直流伝導率σ0の 場合:

ドルーデモデルは、角周波数ωを持つ時間依存電場に対する応答としての電流も予測できる。複素導電率は
ここでは以下のことが前提とされている。 工学分野では、一般的にすべての式においてiは− i (または− j )に置き換えられます。これは、時間とともに移動する観測点における遅延ではなく、原点に対する位相差を反映しています。
与えられた そして上記の運動方程式 置換 与えられた 複素導電率の定義: 我々は持っています:

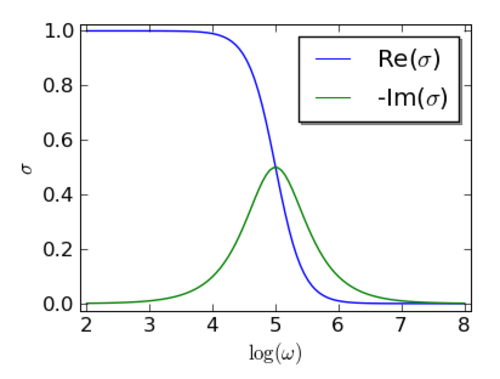

虚数部は、電流が電場に遅れていることを示しています。これは、電子が電場の変化に応じて加速するのに約τの時間を要するためです。ここではドルーデモデルを電子に適用していますが、電子と正孔(半導体中の正電荷キャリア)の両方に適用できます。σ(ω)の曲線はグラフに示されています。
周波数が正弦波状に変化する電場の場合固体に電場を印加すると、負に帯電した電子はプラズマのように振る舞い、正に帯電した背景から距離xだけ離れる傾向があります。その結果、試料は分極し、試料の反対側の表面に過剰な電荷が生じます。
試料の誘電率は次のように表さ れる。 どこは電気変位であり、は分極密度です。
分極密度は次のように表される。 そして、 n個の電子密度 を持つ分極密度は 少し代数計算をすると、分極密度と電場の関係は次のように表すことができます。 固体の周波数依存誘電関数は
の近似値を考慮すると、上記に含まれる
以下は、ソース項を含まないマクスウェル方程式(プラズマ振動の項は別途扱われる)をガウス単位で表したものである。 それから または これは誘電率を持つ連続均質媒体の電磁波方程式である。ヘルムホルツ形式で ここで屈折率はそして位相速度は したがって、複素誘電率は この場合近似値は以下の通りです。 SI単位では分子では、分母には誘電率があり、誘電率は次のように表されます。。
共振周波数においてプラズマ周波数と呼ばれる周波数では、誘電関数の符号が負から正に変化し、誘電関数の実部がゼロに低下します。 プラズマ周波数は、プラズマ振動共鳴またはプラズモンを表します。プラズマ周波数は、固体中の価電子密度の平方根を直接測定するために使用できます。観測値は、多くの材料についてこの理論的予測と合理的に一致しています。[ 28 ]プラズマ周波数より低い場合、誘電関数は負であり、電場はサンプルを透過できません。プラズマ周波数より低い角周波数の光は完全に反射されます。プラズマ周波数より高い場合、光波はサンプルを透過できます。典型的な例は、紫外線領域で透明になるアルカリ金属です。[ 29 ]
ドルーデモデルの大きな成功の一つは、ヴィーデマン・フランツの法則の説明である。これは、ドルーデの当初の計算における誤差が偶然相殺されたことによる。ドルーデはローレンツ数の値を予測した。 実験値は通常、以下の範囲です。0~100℃の温度範囲の金属の場合。[ 30 ]
固体は、電子、原子、イオンの運動によって熱を伝導します。導体は自由電子の密度が高いのに対し、絶縁体はそうではありません。イオンはどちらにも存在する可能性があります。金属は電気伝導率と熱伝導率が高く、絶縁体は電気伝導率と熱伝導率が低いことを考えると、熱伝導率を推定する自然な出発点は、伝導電子の寄与を計算することです。
熱流束密度とは、流れに垂直な単位面積を通過する熱エネルギーの単位時間あたりの流量のことである。これは温度勾配に比例する。 どこは熱伝導率である。一次元ワイヤーでは、電子のエネルギーは局所的な温度に依存する。 温度勾配を想像すると、正の x 方向で温度が低下し、平均電子速度はゼロになります (ただし、平均速度ではありません)。高エネルギー側から位置xに到達する電子は、エネルギーを持って到着します。一方、低エネルギー側から来るものはエネルギーを持って到着する。。 ここ、は電子の平均速度であり、これは、前回の衝突からの平均時間です。
位置xにおける正味の熱エネルギーの流れは、左から右へ流れるエネルギーと右から左へ流れるエネルギーの差である。 1/2 という係数は、電子がどちらの方向にも移動する確率が等しいという事実を考慮に入れています。xでのフラックスに寄与するのは半分だけです。
平均自由行程が量が少ないので、 x に関する微分によって近似できる。これにより、 電子は、、 そして方向、平均二乗速度方向はまた、、 どこは、その物質の比熱容量である。
これらをまとめると、熱エネルギー電流密度は次のようになります。 これは熱伝導率を決定します。 (この導出では、速度v の温度依存性、ひいては位置依存性を無視している。ただし、平均自由行程に匹敵する距離にわたって温度が急激に変化しない限り、大きな誤差は生じない。)
熱伝導率を分割する電気伝導率によって散乱時間を排除するそして与える
この計算段階で、ドルーデは現在では誤りであることが分かっている2つの仮定を行った。まず、伝導電子の比熱容量について古典的な結果を用いた。これは、比熱容量に対する電子の寄与を約100倍過大評価している。第二に、ドルーデは電子の古典的な平均二乗速度を使用した。これは電子のエネルギーを約100分の1に過小評価している。これら2つの誤差を相殺することで、金属の導電率の良い近似値が得られる。これら2つの推定値に加えて、ドルーデは統計的な誤差も犯し、衝突間の平均時間を2倍過大評価していた。これらの誤差が重なり合った結果、ローレンツ数は実験値に驚くほど近い値となった。
ドルーデモデルから推定されるローレンツ数の正しい値は[ 31 ]である。
細い棒状の物体に一般的な温度勾配を設けると、低温側に向かって電子の流れが生じます。実験が開回路で行われる場合、この電流はその側に蓄積され、電流に逆らう電場が発生します。この電場を熱電場と呼びます。 Qは熱電能と呼ばれる。ドルーデの推定値は、比熱との直接的な関係を考慮すると、実際よりも100倍低い値である。 室温における典型的な熱電能は100分の1程度で、マイクロボルトオーダーである。[ 32 ]
単純な一次元モデルから 3自由度への拡張 電場による平均速度(平衡状態における上記の運動方程式に基づく) 合計現在のゼロ値を持つ我々は持っています そしてドルーデ事件ではいつものように 室温における典型的な熱電能は、マイクロボルトオーダーの100分の1程度である。[ 32 ]
ドルーデモデルは、金属の直流および交流伝導率、ホール効果、室温付近の金属の磁気抵抗[ 25 ]を非常にうまく説明する。このモデルは、1853年のヴィーデマン・フランツの法則も部分的に説明する。
ドルーデの公式は、電荷キャリアが古典的な理想気体を形成すると仮定することによって限定的に導出されます。量子論を考慮すると、ドルーデモデルは、キャリアがフェルミ・ディラック分布に従う自由電子モデルに拡張できます。予測される伝導率は、電子速度分布の形状に依存しないため、ドルーデモデルと同じです。ただし、ドルーデモデルは金属の電子熱容量を大幅に過大評価しています。実際には、金属と絶縁体は室温でほぼ同じ熱容量を持っています。また、ドルーデモデルは、約 2 THz を超える周波数に対する電気伝導率のばらつきの傾向を説明しません。[ 34 ] [ 35 ]
このモデルは、正電荷(ホール)キャリアにも適用できる。

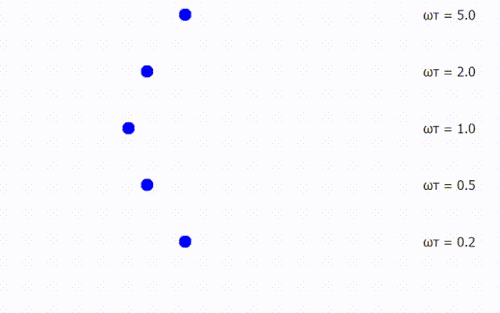

時間領域または周波数領域におけるドルーデ金属の特性挙動、すなわち時定数τによる指数関数的緩和、または上述のσ ( ω )の周波数依存性は、ドルーデ応答と呼ばれます。従来の単純な実際の金属(例えば、室温のナトリウム、銀、または金)では、特性周波数τ -1が赤外周波数領域にあるため、このような挙動は実験的に見られません。この領域では、ドルーデモデルで考慮されていない他の特徴(バンド構造など)が重要な役割を果たします。[ 34 ]しかし、金属特性を持つ他の特定の材料では、周波数依存性伝導率がσ ( ω )の単純なドルーデ予測に非常によく従うことがわかっています。これらは、緩和率τ -1がはるかに低い周波数にある材料です。[ 34 ]これは、特定のドープされた半導体単結晶[ 36 ] 、高移動度二次元電子ガス[ 37 ]、および重いフェルミオン金属[ 38 ]の場合です。
{{cite book}}ISBN /日付の不一致(ヘルプ)
