| 9K114 シュトゥルム | |
|---|---|
 | |
| タイプ | ATGM車両 |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用者 | ソビエト連邦 ロシア ウクライナ |
| 戦争 | ソ連・アフガニスタン戦争 ロシアのウクライナ侵攻[1] |
| 仕様 | |
| 有効射程距離 | 400メートルから5キロ |
9K114シュトゥルム[2]（ロシア語：9К114「Штурм」、直訳すると 「突撃」）は、ソ連のSACLOS無線誘導対戦車ミサイルシステムである。GRAUでの呼称は9K114である。 [ 3] NATOでの報告名はAT-6 Spiralである。ミサイル自体は9M114 Kokon（繭）として知られている。
発達
9M114 Kokon (Cocoon) と呼ばれるミサイルは、 3M6 Shmelや9M14 Malyutkaも開発したコロムナ機械設計局によって開発された。このミサイルの開発は、Mi-24 での使用を期待して 1967 年に開始された。しかし、遅延により、暫定的にSACLOS誘導を使用した改良型 Falanga システム ( 9M17 Skorpion )の設計を余儀なくされた。ミサイルのテストは 1974 年に完了し、1976 年に就役が認められた。このミサイルには西側諸国に直接対応するものはなく、役割はほぼ同時期に就役したTOWミサイルやHOTミサイルに似ているが、Shturm の方が重量、速度、射程距離が優れている。
当初はNATOの名称AS-8が与えられていたが、後にAT-6に再指定されました。[4]
説明

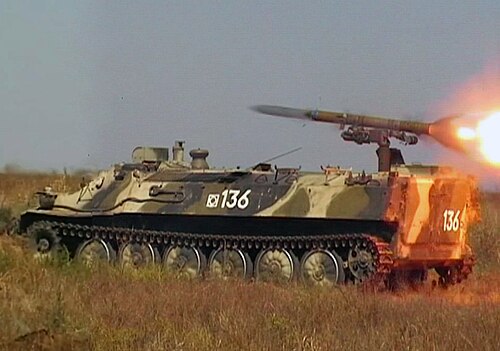

このミサイルは、 Mi-24 Vや1979年以降のMT-LBベースの9P149駆逐戦車など、さまざまなプラットフォームに配備できます。また、発射装置に6発のミサイルを搭載した艦載型もあります。
ミサイルはガラス強化プラスチックのチューブから輸送され、発射されます。ミサイルはソユーズNPO固体ロケットサステナーを使用し、小型のブースターステージでチューブからミサイルを発射します。
このミサイルは、無線コマンドリンクを備えたSACLOSです。無線リンクを使用すると、ミサイルは有線誘導の場合よりもずっと速く遠くまで移動できます。無線リンクは、妨害のリスクを最小限に抑えるために 5 つの周波数帯域と 2 つのコードを備えたVHFシステムです。このシステムは、レーザー距離計を内蔵したKPS-53AV 8 倍昼間専用直接視認サイトで構成されています。ミサイルが発射された後、砲手は着弾するまで照準器の十字線をターゲットに合わせ続けなければなりません。適切な操縦コマンドは、無線リンクを介してミサイルに送信されます。
ミサイルは、砲手の視線の上を目標に向かって飛行します。目標までの距離はレーザー距離計で測定され、ミサイルは衝突直前に目標に向かって降下します。これは主に障害物を回避するために行われ、上から攻撃するのではなく、オフにすることができます。このシステムでは、低速で低速で移動するヘリコプターと交戦できますが、ミサイルには接触信管しかないため、直撃が必要になります。
このミサイルが初めて使用されたのはソ連・アフガニスタン戦争で、戦争の終盤に使用された。この頃までにムジャヒディーンたちはより先進的な対空兵器を入手しており、Mi-24のパイロットは生存率を高めるためにミサイルを使ったスタンドオフ戦術を取らざるを得なかった。情報筋によると、戦争中の撃墜率は75～85%だった。また、1995年後半にスウェーデンで行われた軍のデモンストレーションでは、シュトゥルムとアタカのミサイルを発射するMi-28Aを使用し、良好な結果を示した。ホバリング中のヘリコプターから、900メートル離れた標的にシュトゥルムを発射し、水平飛行中の200km/hから4,700メートル離れた標的にアタカを発射した。両ミサイルは、照準点から1メートル以内を通過した。[5]イラクやシリアなどの他の国々も1980年代にこのミサイルの調達を試みたが、ソ連はイランやイスラエルを経由して西側諸国の手に渡ることを恐れ、ワルシャワ条約機構外にはシステムを輸出しなかった。
2014年には、テレビと熱チャンネルを備えた照準器と、爆発性破片弾頭と近接信管を備えた新型ミサイルを搭載した近代化派生型9K132シュトゥルムSMがロシア軍に採用された。[6]
一般的な特徴 (9M114 ココン)
- 長さ: 1,625 mm (5.3 フィート)
- 翼幅: 360 mm (14 インチ)
- 直径: 130 mm (5.1 インチ)
- 打ち上げ重量: 31.4 kg (69 ポンド)
- 速度: 345 m/s (1,240 km/h; 770 mph; マッハ 1.0)
- 範囲: 400～5,000メートル (0.25～3.11マイル)
- 誘導：無線コマンドリンク視線への半自動コマンド
- 弾頭：5.3 kg（12ポンド）HEAT 、 RHAに対する貫通力560～600 mm [7] [信頼できない情報源？ ] [2]
バリエーション
- 9M114 ココン/ AT-6 スパイラル1976年に就役。
- 9K113M Shturm-VM / AT-9 Spiral-2 – 9M120 Ataka-Vを参照
- 543 バリアーS - ウクライナのアップグレードでは、9M114 ココン/コクーンSACLOS無線誘導ミサイルを、より高性能な、ルチ社が開発した射程7kmのRK-2PおよびRK-2POF対戦車誘導ミサイルと最新の誘導システムに置き換えます。[8] [9]
オペレーター
現在
前者
現在のオペレーター
アルメニア– 2023年現在13 9P149。[10] : 171
アゼルバイジャン[11]
ベラルーシ– 2023年現在85 9P149。[10] : 174
ハンガリー[10] ：102機 – Mi-24ヘリコプターに搭載。
イラン– Mi-17shヘリコプターに搭載。[12]
イラク[10] ：329 - Mi-35Mヘリコプターに搭載。
インドネシア– Mi-35P攻撃ヘリコプターに搭載[12]
インド– Mi-25およびMi-35ヘリコプターに搭載。[12]
カザフスタン[13] – 2023年現在6 9P149。[10] : 179
ロシア– 陸軍部隊と海兵隊が使用。[10] : 185, 190
トルクメニスタン– 2023年現在36 9P149。[10] : 200
ウクライナ[14] [10] : 202 （ドンバス戦争でウクライナ軍と戦った分離主義勢力もこの武器を使用したことが記録されている。[14]）
元オペレーター
ブラジル– Mi-35Mヘリコプターに搭載。[12]ブラジル空軍がMi-35攻撃ヘリコプターを退役させた後、退役。 [15]
クロアチア- 不明な供給元からMi-24攻撃ヘリコプターを入手し、ポセイドン'94軍事演習で展示された。[16] [17]退役。
モルドバ[18] ：188 – 退役。
ポーランド– Mi-24およびPZL W-3 ソコウヘリコプターで使用されています。[12] [19]引退。
ソビエト連邦[20] ：37 – 後継国に引き継がれた。
