| SPEAR (エフェクターファミリー) | |
|---|---|
 | |
| タイプ | スピア：空対地ミサイル スピアEW：電子戦システム |
| 原産地 | イギリス |
| サービス履歴 | |
| 使用者 | ユーザーを見る |
| 生産履歴 | |
| デザイナー | MBDA 英国 |
| メーカー | MBDA 英国 |
| 仕様 | |
| 質量 | 90 kg (200 ポンド) 未満 |
| 長さ | 1.8メートル（5.9フィート） |
| 直径 | 180 mm (7.1 インチ) |
| エンジン | プラット・アンド・ホイットニーTJ-150 |
運用 範囲 | > 140 km（87 マイル） |
ガイダンス システム | シーカー:ミリ波 アクティブレーダーホーミング/ セミアクティブレーザー誘導/赤外線ホーミング GPS連動慣性誘導/ 双方向データリンク |
ステアリング システム | 飛行制御面 |
発射 台 | タイフーン （試験用） F-35B （開発中） |
SPEARは、 MBDA UKが英国空軍のSelect Precision Effects At Range (SPEAR) Capability 3、またはSPEAR 3プログラム向けに開発中の空中発射エフェクターのファミリーであり、システムの名前もこのプログラムに由来しています。SPEARファミリーは現在、100kgクラスの空対地巡航ミサイルであるSPEARと、代用妨害やデコイとして使用するための電子戦用バリアントであるSPEAR-EWの2つの派生型で構成されています。[1] [2] [3]
SPEARは現在、ブロック4アップグレードの一環としてF-35Bライトニングに搭載される予定である。テスト目的でユーロファイタータイフーンに搭載されているが、正式な搭載が行われるかどうかは不明である。 [2] [4] SPEARのモデルは、このプラットフォームの将来の兵器としてテンペストのモデルの隣に展示されたこともある。 [5]
SPEARは2025年に運用開始の予定だった。[6]しかし、2021年11月、国防調達大臣ジェレミー・クインは下院 国防特別委員会に対し、F-35に搭載されたSPEAR-3の完全な運用能力は2028年まで実現しない可能性があると語った。[7]
背景
選択的遠距離精密効果（SPEAR）プログラムが初めて言及されたのは、2005年の防衛産業戦略（DIS）でした。この戦略では、当時構想段階にあった「遠距離から高速移動する標的を攻撃できる能力要件に対応するように計画された」新しい兵器と漠然と説明されていました。2005年のDISでは、精密誘導兵器の重要性の高まりだけでなく、そのようなシステムの開発のために英国の自国の産業基盤を維持することの重要性も強調されていました。武器システムの性能と安全性の側面は、英国が武器システムにアクセスし、その複雑な理解を持っている場合にのみ保証できることが議論されましたが、これは米国などの他の国から輸入されたシステムでは必ずしも可能ではない場合があります。これは、自国の複合兵器産業の他の利点の中でも特に、この能力を維持することを非常に重要なものにしました。そのため、DISでは、英国の複合兵器能力を強化するために、合理化、政府と産業の協力、統合の計画的な取り組みの概要が示されました。[8] 2006年までに、これはMBDAと国防省（MoD）との間を主な関係とし、タレス、ロクセル、キネティックなどのパートナーの支援を受けたチーム複合兵器にまで発展しました。[2] [9]
2006年までに、SPEARプログラムは単一の兵器から、既存の精密誘導兵器のアップグレード、または新しいシステムの開発を通じて、5つの異なる機能を実現する空対地誘導兵器プログラムのポートフォリオへと進化し始めました。[1] [2]
- 機能 1:レイセオンのペイブウェイ IV 500 ポンド誘導爆弾のアップグレード(付随的被害の軽減、新しい貫通弾頭、移動目標に対する性能の向上)
- 機能2: MBDAのブリムストーン50kg（110ポンド）級ミサイルのアップグレード（デュアルモード機能の開発）。
- 機能 3: 飛行中の再標的化機能を備えた新しい 100 kg (220 ポンド) クラスの弾薬。
- 機能 4: MBDA のストーム シャドウ長距離スタンドオフ兵器のアップグレード。
- 能力5: ストームシャドウに代わる新しい後継ミサイル（現在の将来の巡航/対艦兵器）
SPEAR 3の要件は、1999年のNATOによるコソボ介入時のイギリス空軍の経験から最初に特定されたもので、機動性があり、機動性があり、時間的に制約のある標的への攻撃に欠陥があった。2015年までに、この兵器は、交戦規則が厳しい戦域で常時、あらゆる気象条件において高精度で、最新の統合防空システムの有効範囲外で「スタンドオフ」するのに十分な射程距離を持つ、低付随の兵器へと進化した。[10]
当初、SPEAR 3プログラムは、チーム複合兵器の構造の外部に置かれ、チーム外の企業がSPEAR 3に提案することができた。2006年にロッキード・マーティンは、監視小型攻撃巡航ミサイル（SMACM）を提案したが、進められなかった。[2] [11] 2010年代には、レイセオンが小径爆弾II（SDB-II）無動力滑空爆弾を提案し、英国の施設でライセンス生産する可能性を含めた。[2]一方、MBDA UKは、既存の兵器技術を利用して小型巡航ミサイルを生産する新しいミサイル設計を提案した。2010年に、MBDAは、この新しい兵器システムの開発、具体的には、シーカーヘッドとデータリンクを含む誘導システムと弾頭の開発とテストをさらに調査するために、4年間の評価フェーズで1億5000万ポンドを授与された。これは最終的に航空機からのテスト発射で最高潮に達する。[1] [2] 2012年、プラット・アンド・ホイットニー・エアロパワー社がMBDAのSPEAR 3提案に対する推進技術支援と、この兵器用のTJ-150ターボジェットの派生型供給の契約を結んだことが発表された。[10] 2015年、レイセオンはターボジェットを搭載した動力付きSDB-II派生型の開発、または代替としてADM-160 MALD（小型空中発射デコイ）の兵器化派生型の開発を検討した。どちらの選択肢も、MBDAの競合する動力付き兵器設計に対する対抗手段として、能力は低いが、より成熟しており、コストが低く、米国における標準SDB-IIの生産ラインの稼働状況を考えるとより早く生産できるものであった。伝えられるところによると、国防省はこのトレードオフを受け入れており、レイセオンの提案を検討し続けた。[12]
2016年3月、ウェールズのキネティック・アバーポート射場で、 BAEシステムズが運用するユーロファイター・タイフーン試験機からSPEAR試験ミサイルの発射に成功した。この試験発射は、ミサイルの機体、航法、推進システムをテストするために行われた。ミサイルは航空機から分離して動力飛行に移行し、一連の操作を完了した後、目的の着弾点への最終急降下で終了した。ミサイルは計画された軌道を正確にたどり、シミュレーション予測の範囲内であり、すべての試験目的が達成された。[4] 2016年3月18日、MBDAのSPEAR 3プログラムへの入札は、国防省がF-35B用の空中発射SPEARミサイルの開発のために4億1100万ポンドの契約をMBDAに授与したことで確定した。[13]
2019年3月18日、BAEシステムズはロッキード・マーティンおよびMBDAとともに、F-35BにSPEARを統合する契約を締結したと発表した。[14]
2019年9月、MBDAは、レオナルド社のデジタル無線周波数メモリ（DRFM）技術を組み込んだ、イギリス空軍向けのSPEARの電子戦派生型の技術実証プログラム契約を国防装備支援局から受注した。[15] [16]
2022年6月、SPEARの最初の実弾発射が「技術的な考慮とプログラムの複雑さ」により2023年まで延期されたことが明らかになった。[17]
2023年7月、政府主要プロジェクトポートフォリオ（GMPP）データによると、デリバリー信頼性評価がアンバーからレッドへと格下げされたが、これは主に「プログラムとデリバリーチーム全体、そして業界内で、十分な資格と経験を持つ人材を確保することの難しさ」によるものであった[18] 。
2023年9月、MBDAは国防省からSPEAR-EWの開発を加速するための追加資金を獲得した。[19]
2024年9月6日、マリア・イーグル国防担当国務大臣は、SPEARが現在実証段階にあることを明らかにした。これは、プログラムへの財政投資が約14億ポンドに上るとの発表も伴った。[20] 2024年10月中旬、スウェーデンのヴィドセル試験場でSPEARミサイルの初の実弾発射が行われた。この試験では、BAEシステムズが運営するタイフーン試験評価機に改造されたSPEARが搭載され、実弾頭をテレメトリーユニットと交換した。試験では、高速・高高度での兵器放出と、標的への長距離自由飛行制御が成功裏に実証された。[21]
特徴
槍
SPEARの重量は90キログラム（200ポンド）未満、全長1.8メートル（5.9フィート）、直径180ミリメートル（7.1インチ）である。[22] SPEARは慣性航法とGPS、および双方向データリンクによって誘導される。 [23]これには、ミリ波 レーダー、赤外線ホーミング、およびセミアクティブレーザーモードを含むターミナル誘導用のマルチモードシーカーヘッドがある。[2]この兵器はハミルトン・サンドストランドTJ-150ターボジェット（ JSOW-ERおよびMALDで使用されているものと同じエンジン）によって推進され、折りたたみ式主翼キットと3つの展開式尾翼と組み合わせると、伝えられるところによると140キロメートル（87マイル）を超える交戦範囲を提供する。[24] [22] SPEARの弾頭の大きさは公表されていないが、SBD-IIの約105ポンド（48kg）の弾頭よりも小さいと考えられている。[2] [25] MBDAによると、SPEARは装甲車両、自走砲、防空砲、弾道ミサイル発射装置、防御構造物などのさまざまな地上目標だけでなく、海軍目標にも攻撃するように設計されている。[26] MBDAは2015年に、 LCACを含む小型船舶と交戦するSPEARを示すアニメーションを制作した。[27]

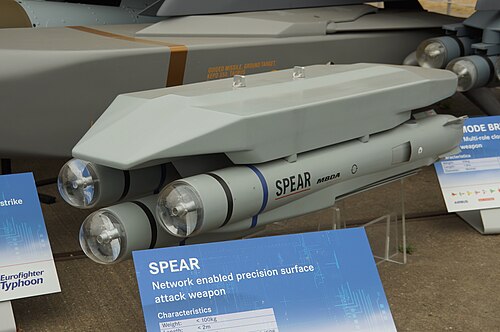

SPEARはF-35ライトニングのブロック4ソフトウェアパッケージに統合される。 [28] SPEARは試験目的でユーロファイター タイフーンに統合されているが、正式な統合が行われるかどうかはまだ不明である。[2]日本、イタリアと共同でグローバル戦闘航空計画（GCAP）の下で開発されている英国の将来の第6世代戦闘機「テンペスト」のモックアップには、（FC/ASW）と並んで航空機の将来の兵器の一部としてSPEARが搭載されていることが示されている。[5] [29]空対地構成の場合、F-35Bの2つの内部兵器ベイにはそれぞれ4つのSPEARと空対空ミサイル（ミーティア）が収まる。 [23] [30] F-35Bの外部搭載機能の画像はまだ公開されておらず、現在のすべてのレンダリングとモデルは内部に取り付けられた武器のみを示しています。MBDAは以前、単一のタイフーン兵器ステーションに4つのミサイル発射レールのアートワークを示していました。[23]これは代わりに3レール構成に改訂されました。[1] [15]
SPEARミサイルのネットワーク化された群集機能は開発中である。[31] 2023年にMBDAは、SPEARがOrchestrikeに統合されることを発表した。Orchestrikeは、AIを利用して複数のスマート兵器が互いに連携して動作できるようにするMBDAの協調エフェクターシステムである。[32] [33]ファーンボロー航空ショー2024で、MBDAはSPEAR製品ラインがこの機能を搭載する最初の製品となることを確認した。[34] [35]
スピアEW

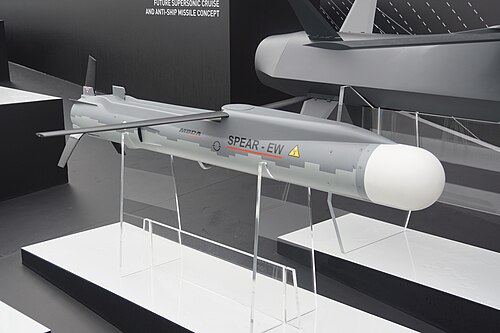

SPEAR-EWはSPEARと同じ寸法を維持しているが、燃料容量が拡大され、弾頭とシーカーが取り除かれ、レオナルドUKのBriteCloud対抗策から派生した電子戦ペイロードを搭載できるようになっている。SPEAR-EWは、争奪空域に滞留し、ADM-160 MALDに似たスタンドインジャマーまたはデコイとして機能するように設計されている。[31] [33] [3]英国は2009年のパリ航空ショーでMALDの能力に興味を示したと伝えられている。[36]
概念化された変種
また、TJ-150ターボジェットエンジンを搭載せずGBU-53に似た非動力型のSPEAR Glideなどの追加のミサイル派生型のコンセプトも示されている。より大きな弾頭のために速度、射程距離、機動性を犠牲にしているが、共通の機体を維持することで他のSPEAR派生型と同じウェポンレールに搭載することができる。[2] [37]別のコンセプトは、共通対空モジュラーミサイル（CAsMM）と呼ばれる地表発射型で、共通対空モジュラーミサイル（CAMM）ファミリーと同じ拡張発射システム（EXLS）弾薬アダプターを使用して、Mark 41 / Mark 57または同様の垂直発射システム（Sylver ）に4個パックで搭載できるものであった。[2]
オペレーター
将来のオペレーター
イギリス空軍/イギリス海軍- 2028年までにF-35Bの完全運用開始予定。[7]
イタリア海軍- 2024年7月15日、イタリア議会が発行した文書には、イタリア海軍の20機のF-35BにSPEAR 3が搭載されることが概説されていた。[38]
- サウジアラビア空軍- 2022年3月8日、サウジアラビア軍事産業（SAMI）とMBDAの間で覚書が締結され、 CAMMおよびCAMM-ER防空ミサイルとSPEAR 3の計画的な生産に加えて、MBDA軍需品の現地メンテナンスが可能になった。[39]サウジのユーロファイタータイフーンに装備される可能性が高い。
潜在的なオペレーター
- ドイツ空軍- ドイツはユーロファイター・タイフーンにSPEARを搭載することに興味を示していると報じられている。[40]
- イタリア空軍- イタリアはユーロファイター・タイフーンにSPEARを搭載することに興味を示していると報じられている。[40]
- 大韓民国空軍- 2023年11月20日、MBDAと韓国航空宇宙産業（KAI）は、KAI KF-21ボラメとKAI FA-50ファイティングイーグルへの兵器統合の協力を改善するための協定を正式に締結した。この協定の一環として、両者はSPEAR 3を含む追加兵器の両プラットフォームへの統合と共同輸出も検討している。[41]
類似の武器
槍
- GBU-53/B ストームブレイカー – (アメリカ)
スピアEW
- ADM-160 MALD – (米国)
