バリエーション

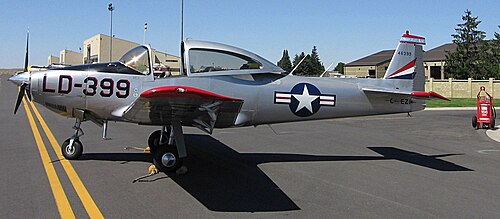

ノースアメリカンL-17A、記念空軍が操縦、カマリロ空港

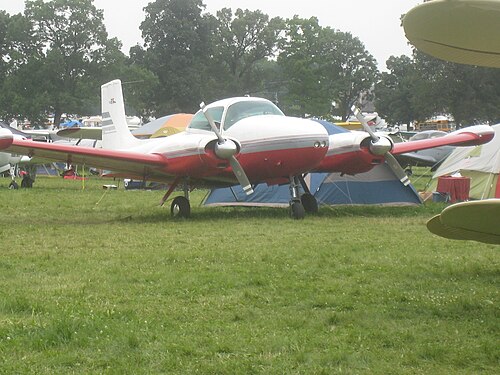

ツインナビオン改造- ノースアメリカン NA-143
- 2つのプロトタイプ。[ 22 ]
- ノースアメリカン NA-145 ナビオン
- 北米で製造された量産機、1,027機製造。[ 22 ]
- ノースアメリカン NA-154 ナビオン
- アメリカ陸軍向けの軍用バージョンはL-17Aで、83機製造された。[ 22 ]
- ライアン・ナビオン
- ライアン社製の量産機、600機製造。[ 22 ]

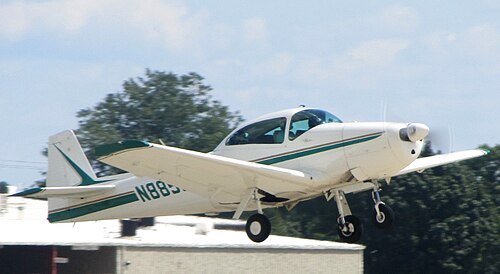

1947年型ナヴィオンA- ライアン・ナビオンA
- 205馬力のコンチネンタルE-185-9エンジンを搭載した改良型ナビオン、602台製造。[ 22 ]

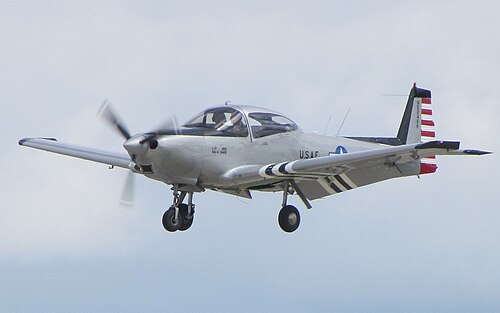

- ライアン・ナビオンB
- より高出力の260馬力ライカミングGO-435-C2エンジン（スーパーナビオン260としても知られる）用に改造され、222機が製造された。[ 22 ]
- タスコ・ナビオンD
- タルサ・マニュファクチャリング社による改造で、240馬力のコンチネンタルIO-470-Pエンジンとチップタンクが搭載されている。[ 22 ]
- タスコ ナビオン E
- 250馬力のコンチネンタルIO-470-Cエンジンとチップタンクを備えたタルサ製造会社による改造。[ 22 ]
- タスコ・ナビオンF
- 260馬力のコンチネンタルIO-470-Hエンジンとチップタンクを備えたタルサ製造会社への改造。[ 22 ]
- ナビオンGレンジマスター
- Navion Aircraft Company によって再設計された航空機で、260 hp の Continental IO-470H エンジン、一体型キャビン、チップ タンクを備え、121 機が製造され、一部は改良されたフィンを備えた Rangemaster G-1 として製造された。[ 22 ]
- ナビオンHレンジマスター
- 285馬力のコンチネンタルIO-520Bエンジンを搭載したNavion Gは60機製造され、1974年にはNavion Rangemaster Aircraft Companyによってさらに1機が製造された。[ 22 ]
- クリングラー・ナビオンJレンジマスター
- TIO-540-J2BDエンジン、6人乗り、拡張キャビンを備えたNavionの提案[ 15 ]
- クリングラー・ナビオンK
- TIO-540-J2BDエンジン、6席、スライド式キャノピーを備えたNavionの提案[ 15 ]
- ライアン モデル72
- 1機のNavion Bは、 Temco Model 33 Plebeとの米国海軍の競争のために2人乗りの練習機に改造された。[ 22 ]
- カメア・ツイン・ナビオン
- ツインエンジン改造機Camair 480、コンチネンタルO-470-Bエンジン2基（各240馬力）。Camair 480C、コンチネンタルIO-470エンジン2基（各260馬力）。約25機製造。
- X-16バイナビオン
- 1952年にダウビー・イクイップメント・カンパニーが設計・製造した、ツインエンジン（130馬力ライカミングエンジン）のプロトタイプが1台あり、ライリー社、後にテムコ社によって生産された。[ 22 ]
- テムコ・ライリー55
- 双発エンジン搭載型ナヴィオン改造機の初期バージョン。
- D-16ツインナビオン
- X-16の量産型は、150馬力のライカミングO-320エンジンを2基搭載し、翼を強化したもので、ライリー社が19機、テムコ社が46機を改造した。[ 22 ]
- テムコ D-16A
- 2基の170馬力ライカミングO-340 -A1Aエンジン、ナセルタンク、および各20ガロンのチップタンクを備えた改良型D-16改造機、合計144ガロンの燃料。45機改造。 [ 22 ]
軍隊
- L-17A
- アメリカ陸軍に納入されたNA-154の軍用名称は83機で、1962年にU-18Aに改称された。[ 22 ]
- QL-17A
- TEMCO社によって米国空軍向けに遠隔操作ドローンとして改造された6機のL-17A。[ 22 ]
- L-17B
- ライアン社製ナビオンの軍用指定：アメリカ陸軍に納入された163機は、1962年にU-18Bに再指定されました。[ 22 ]
- L-17C
- L-17Aはライアンによって改良されたブレーキと燃料容量の増加により35が改造され、1962年にU-18Cに再指定されました。[ 22 ]
- XL-17D
- 評価用の元XL-22Aが3機。[ 22 ]
- XL-22A
- アメリカ陸軍向けにライアン社が製造したナビオンBが2機、XL-17Dに再指定されました。[ 22 ]
- U-18A
- 旧L-17Aは1962年に再指定されました。[ 22 ]
- U-18B
- 旧L-17Bは1962年に再指定されました。[ 22 ]
- U-18C
- 旧L-17Cは1962年に再指定されました。[ 22 ]
オペレーター
市民
ナヴィオンは個人客と企業客の両方に人気があります。
仕様（スーパー260ナビオン）
ライアンL-17の3面図線画ジェーンズ・オール・ザ・ワールドズ・エアクラフト1951-52からのデータ[ 9 ]
一般的な特徴
- 乗組員： 1名
- 定員： 3名
- 全長： 27 フィート6 インチ（8.38 メートル）
- 翼幅： 33 フィート5 インチ（10.19 メートル）
- 身長： 8 フィート8 インチ（2.64 メートル）
- 翼面積： 184 平方 フィート（17.1平方 メートル）
- 空車重量： 1,930 ポンド（875kg ）
- 総重量： 2,850 ポンド（1,293kg ）
- 燃料容量： 40 米 ガロン（33 英 ガロン、150 リットル）
- 動力装置：ライカミングGO-435-C2空冷水平対向6気筒エンジン×1、260 馬力（ 190kW）（離陸出力）
パフォーマンス
- 最高速度：時速174 マイル（ 時速280キロ、151 ノット）
- 巡航速度： 170 mph (270 km/h、150 ノット)
- 範囲: 595 マイル (958 km、517 海里)
- 運用高度上限： 18,000 フィート（5,500 メートル）
- 上昇率： 1,250 フィート/分（6.4 メートル/秒）
- 離陸滑走距離： 400 フィート（120 メートル）
- 着陸滑走距離： 468 フィート（143 メートル）
