| 9K52 ルナM | |
|---|---|
 9P113 TELと9M21ロケット | |
| タイプ | 砲兵ロケット |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 使用中 | 1962年～現在 |
| 戦争 | |
| 生産履歴 | |
| バリエーション | 9M21B（核弾頭）、9M21F（高爆薬）、9M21G（化学弾頭）、レイス90 |
| 仕様（9M21B） | |
| 質量 | 2.5トン（390トン）[1] |
| 長さ | 8,950～9,400 mm（352～370インチ）[1] |
| 幅 | 1,700 mm（67インチ）[1] |
| 直径 | 544 mm (21.4インチ) [1] |
| クルー | 4 [1] |
| 最大射程距離 | 65 km (40 マイル) [1] |
| 弾頭 | 高性能爆薬、化学兵器、核兵器 |
| 弾頭重量 | 420 - 457 kg [1] |
| 最高速度 | マッハ3 |
発射 台 | 8 x 8 ZIL-135 ミサイルランチャー |
9K52ルナM（ロシア語：Луна、英語：Moon、NATO報告名：Frog-7）は、誘導なしかつスピン安定化された9M21ロケット弾を発射するソビエトの短距離ロケット砲システムです。当初は1960年代に戦術核兵器を使用して師団砲兵支援を提供するために開発されましたが、徐々に通常使用向けに改良されました。9K52の後継はOTR -21 トーチカです。
説明
9M21は元々3R-11や9R11と呼ばれていた固体燃料ロケットで、弾頭部のすぐ後ろに4つのオフアングルバーニア室がある。メインエンジン部が点火すると、バーニアが作動してロケットを回転させ、安定性と精度を向上させる。射程距離では、9M21の公称CEP（円形誤差確率）は400メートルである。[2] [3]西側諸国の情報機関は、最大射程距離でのCEPは500～700メートルと推定している。ロシアの情報筋は、着弾地点は射程距離誤差で深さ2.8キロメートル、方位誤差で幅1.8キロメートルの範囲内のどこにでも落ちる可能性があると認めている。[4]
当初の3R-11ロケットは、軍用呼称R-65（NATO：Frog-7A ）としても知られ、全長は8,900mmである。1968年に改良型のR-70（NATO：Frog-7B ）に置き換えられ、全長は9,400mmとなった。この新型では、弾頭セクションの切り替えとロケット後部の空気ブレーキの追加が可能となり、最小射程距離が15km（9.3マイル）に短縮された。[1] [3]
このロケットは、 9P113と呼ばれるトランスポーターエレクターランチャー（TEL）に搭載されている。ZIL -135 LM 8x8トラックをベースにしており、より迅速な再装填を可能にする大型油圧クレーンを備えている。[2]同じくZIL-135RTMシャーシをベースにした9T29トランスポーターは、最大3発の9M21ロケットを搭載できる。[3]
精度の低さに加え、ロケットが天候にさらされるという事実も、特に温度に敏感な核兵器を搭載している場合には、このシステムのもう一つの欠点であった。1960年代初頭、ソ連は完全に密閉された上部構造と発射屋根を備えた改良型9P113ロケットの実験を行った。しかし、これでは問題が完全に解決されず、トーチカの開発が必要となった。[4]
手術
ソ連軍では、ルナMは大隊に編成され、師団にロケット砲兵支援を提供した。各大隊は司令部中隊と射撃中隊2個で構成されていた。総人員は将校20名、下士官兵160名、9P113発射装置4基、発射装置1基あたり平均7発のロケット弾であった。[3]
司令部砲兵隊は約80名で構成され、大隊に指揮と兵站支援を提供した。車両には9T29輸送車両4台、9T31M1クレーン車（ウラル375D）、RM-1整備施設（ZIL-157 3台）、RVD-1光学整備車両（ウラル375D）、PKPP整備点検車両（ZIL-131）が含まれていた。[3]
各射撃砲台は、司令部、気象セクション、調査セクション、および2つの射撃セクションから構成されていました。司令部には、射撃管制コンピュータ、無線、電話を備えたシェルターが付属したGAZ-66トラックである9S445M指揮車両が含まれていました。気象セクションは、1970年代にRVS-1マラキットとRMS-1気象レーダーを運用していました。これらは後に、補助動力装置でサポートされ、GAZ-66で牽引されるRMS-1エンドトレイレーダーにアップグレードされました。調査セクションは、発射場の準備にGAZ-69 TM/TMG/TMG-2、GAZ-66T、またはUAZ-452 Tを使用しました。各射撃セクションは、1台の9P113で構成されていました。[3]
発射準備には15分から30分かかる。発射地点は前線から20～25キロ後方に配置されることが多い。これは師団指揮官が使用できる最も射程の長い砲兵システムであり、通常は特別任務に充てられる。長距離でのロケットの精度の低さから、大規模で重要な標的でない限り、従来の弾頭では不十分であったため、このシステムは特殊な弾頭を配備する方が効果的であった。[3]
歴史
1962年10月、ミサイル危機の際にソ連軍はキューバにルナミサイル数発と互換性のある2キロトンの核弾頭12個を配備した。[5]
ルナはその後、ワルシャワ条約機構加盟国やその他のソ連同盟国に広く配備された。このロケットは広く輸出され、現在では多数の国が保有している。
アフガニスタン
1985年、ソ連軍はアフガニスタンのムジャヒディーンへの食糧供給を断つ取り組みの一環として、高性能爆薬とクラスター弾頭を搭載したフロッグ7Bシステムを村落に配備し始めた。[6] 1989年、ソ連が反乱軍に対して配備・発射された1,000発以上のスカッドBの代わりに、フロッグ7発射装置とソ連の備蓄から使用期限切れのフロッグ7Aとフロッグ7B弾をアフガニスタン軍に供給したことが明らかになった。[6]
シリア
シリア軍は、ヨム・キプール戦争中の1973年10月7日と8日にガリラヤに向けてフロッグ7弾を初めて使用した。ロケット弾はラマト・ダビドなどのイスラエル空軍基地を狙ったものだったが、イスラエルの入植地数か所に着弾した。民間人に対するこれらの意図しない攻撃は、イスラエルにシリア国内で継続的な空爆を開始する口実を与えた。[7]
2012年のシリア内戦以来、シリア軍はさまざまな反政府勢力の支配地域に対してフロッグ7ロケット弾を数発発射した。[8]
イラク
イラクはイランとの戦争（1980-1988年）でフロッグ7ロケットを集中的に使用した。[9]イランとの戦争後、イラクは残っていた9M21を改造し、射程距離を100キロメートルに延ばし、ジャイロスコープを取り付けて精度を高め、子弾頭を搭載した「アル・ライス」というコード名のプロジェクトを実行した。[10] 1991年2月21日、砂漠の嵐作戦中にセネガル軍はライス90の激しい攻撃を受けた。その結果、セネガル兵8人が負傷し、車両1台が使用不能になった。 [11] [12]
2003年のイラク侵攻中、アメリカ陸軍のデビッド・パーキンス大佐の指揮するアメリカ第3歩兵師団第2旅団の戦術作戦センター（TOC）本部がイラクのフロッグ7 [13]ロケット弾またはアバビル100 SSMミサイルの攻撃を受け、兵士3名と従軍記者2名が死亡した。さらに14名の兵士が負傷し、22台の車両が破壊または大破したが、そのほとんどはハンビーであった。[14] [15]
ユーゴスラビア
ユーゴスラビア戦争では、セルビア軍が1992年12月2日にズパニャ郊外のクロアチア軍拠点オラシェなどクロアチア軍の多くの施設にフロッグ7ロケット弾を発射し、民間人数名が死亡し[17] 、 1993年9月11日にはメダック・ポケットの戦いが続く中、ザグレブの軍用空港にフロッグ7ロケット弾を発射した[18] 。
1992年4月から10月にかけて、ボスニア・セルビア軍は、回廊92作戦中にクロアチアの都市スラヴォンスキ・ブロドにフロッグ7ロケット弾14発を発射した。[19]
リビア
2011年のリビア内戦では、イギリス空軍のジェット機がシルト南部の親カダフィ勢力が運用するフロッグ7発射装置を標的とし、破壊した。[20]
バリエーション
- 9M21B
- 核兵器搭載型で、3種類の弾頭のうち1つを搭載している。オリジナルのAA-22は、3、10、20キロトンの可変出力を持つ。AA-38は、同じ3つの設定を持つ改良型である。AA-52は、5、10、20、200キロトンの4つの出力を持つ。[3]
- 9M21E
- 成形炸薬二重目的子弾を搭載した9N18Eディスペンサー弾頭を装備したクラスター弾の派生型。[3]
- 9M21F
- 9N18F高性能爆薬/破片弾頭を搭載した標準型。[3]
- 9M21Kh
- 化学兵器の派生型である436kgの9N18kh弾頭にはVT信管が取り付けられており、216kgのVX神経ガスを搭載している。[3]
- レイス（レイス-90とも呼ばれる）
- イラク版は射程距離が延長（100km）、精度が向上し、部隊の集中攻撃に適した子弾頭を備えている。[10]
- ラアド
- イラク版は射程距離が延長（100km）、精度が向上し、車両や歩兵隊の攻撃に適した子弾頭を備えている。[10]
- ファテ
- イラク版は射程距離が150kmに延長され、精度と子弾頭が改善された。[10]
- PV-65
- 訓練用ロケット。[3]

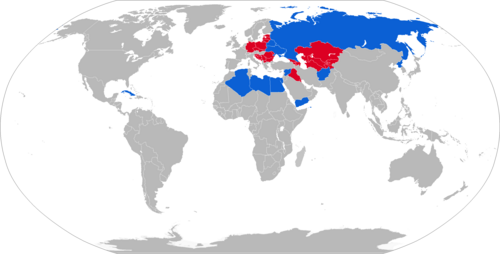

オペレーター
現在
前者
アフガニスタン− フロッグ-7Aとフロッグ-7B [6]
アルジェリア[23]
ベラルーシ− 2011年36人[24]
ブルガリア[23]
キューバ− 65～70基[24]
チェコスロバキア− 1990年には36 [23]
東ドイツ[23]
ハンガリー− 1990年には18人[23]
イラク– 1975年に就役[25]
クウェート– 1977年に購入。湾岸戦争中にイラク軍に占領された[26]- レバノン軍− 発射装置2基[23]
リビア− 2011年40人[24]
ポーランド– 1966年から2001年の間に運用された49基の発射機[27]
ロシア− 2011年現在も予備保管中[24]
南イエメン– 1979年にソ連から12基の発射装置を購入[28]
シリア− 2011年18人[24]
ソビエト連邦[23]
ウクライナ− 2011年50人[24]
イエメン− 2011年12人[24]
ユーゴスラビア− 1990年8位[23]
.svg/500px-Flag_of_Afghanistan_(1980%E2%80%931987).svg.png){kind=small}
.svg/500px-Flag_of_Iraq_(1963%E2%80%931991).svg.png){kind=small}
.svg/500px-Flag_of_Libya_(1977%E2%80%932011).svg.png){kind=small}
.svg/500px-Flag_of_Yugoslavia_(1946-1992).svg.png){kind=small}
-
9M21ミサイル（ルナM） -
サンクトペテルブルク砲兵博物館にある、9K52 ルナ M ミサイル複合体用の 9M21 ミサイルを運ぶ 9T29 輸送車 -
東ドイツの9P113 TEL -
9K52システムの9P113TEL
