QF 4.5インチ榴弾砲

オードナンスQF4.5インチ榴弾砲
1917 年 4 月、アラスにあるイギリス軍の迷彩柄の 4.5 インチ野戦榴弾砲
タイプ	野戦榴弾砲
原産地	イギリス
サービス履歴
使用中	1908–1944
使用者	イギリス帝国 ロシア帝国 フィンランド エストニア アイルランド ポルトガル ルーマニア
戦争	第一次世界大戦、第二次世界大戦
生産履歴
デザイナー	コベントリー兵器工場
メーカー	コベントリー兵器工場、王立兵器廠、ヴィッカース、ベツレヘム・スチール
建造数	3,359
仕様（Mk1 & Mk2）
質量	砲身と砲尾: 972 ポンド (441 kg) 合計: 3,010 ポンド (1,370 kg)
長さ	9フィート（2.7メートル）
バレルの 長さ	口径: 5 フィート (1.5 メートル) 全長: 5 フィート 10 インチ (1.78 メートル)
幅	6フィート3.5インチ（1.918メートル）[1]
クルー	6
シェル	114 x73-86 mm R分離型QF榴弾16 kg (35 lb)
口径	4.5インチ（114.3 mm）
逆子	水平スライドブロック
反動	ハイドロスプリング 仰角0°で43.5インチ（1.10 m） 仰角45°で15.2インチ（0.39 m）[1]
キャリッジ	車輪付きボックストレイル
標高	-5°～+45°
トラバース	3° 右と左
発射速度	1分間に4ラウンド
銃口速度	最大風速: 1,012フィート/秒 (308メートル/秒) [1]
有効射程距離	6,600ヤード（6,000メートル）
最大射程距離	6,800ヤード（6,200メートル）[1]
観光スポット	往復運動と非較正

オードナンスQF 4.5 インチ榴弾砲は、第一次世界大戦時代のイギリス帝国の標準的な野戦 (または「軽量」)榴弾砲でした。BL 5 インチ榴弾砲に代わるもので、野戦砲の約 25% に装備されました。1910 年に配備され、戦間期を通じて使用され続け、1942 年初頭にイギリス軍によって最後に野戦で使用されました。1930 年代に機械化されるまで、通常は馬に牽引されていました。

QF 4.5インチ (110 mm) 榴弾砲は、ほとんどの戦場でイギリス軍と連邦軍によって使用され、1919年にはロシアと ロシアに駐留していたイギリス軍によっても使用された。口径 (114 mm) と砲弾の重量は、同等のドイツ野戦榴弾砲 (105 mm) よりも大きく、フランスには同等の砲がなかった。第二次世界大戦では、フランスに駐留していたイギリス海外派遣軍の一部部隊と、東アフリカ、中東、極東 に駐留していたイギリス、オーストラリア、ニュージーランド、南アフリカの各軍の砲台に装備された。

第二次ボーア戦争(1899-1902)の間、イギリス政府は自国の野砲が他の大国のより近代的な「速射」砲や榴弾砲に追い抜かれつつあることに気づいた。ボーア人が使用したクルップ野砲は特にイギリスに強い印象を与えた。野砲の有用性と歩兵師団の砲兵としての必要性は、 1904 年の日露戦争の報告によってさらに強調された。1900 年、イギリス内閣は南アフリカの司令官であるロバーツ元帥に、装備委員会を組織するため「その卓越性と経験で選ばれた」砲兵旅団と砲兵中隊の指揮官を本国に派遣するよう命じた。委員会の委員長は南アフリカで砲兵司令官を務めていたジョージ・マーシャル将軍であった。^[2] 1901年1月に設立され、銃や榴弾砲から馬具の設計や計器に至るまで、砲兵装備に関する幅広い任務を担っていた。^[3]

委員会は速やかに要件を定め、イギリスの砲製造業者から提案を募った。満足のいくものはなく、鹵獲したクルップの12cm榴弾砲と比べて劣るものばかりだった。クルップの榴弾砲の購入が議論され、エッセンへの訪問も行われた。しかし、1905年までに委員会は兵器工場、アームストロング、ヴィッカース、コベントリー兵器工場（コベントリーの複数のエンジニアリング会社の合弁会社）に試作機の製造を推奨するほど満足のいくものとなった。1906年のテストではコベントリーの設計が圧倒的に満足のいくものであることが示され、試作用に砲台1台分が発注された。1908年、試作の後、砲身を短くしたものの、4.5インチ榴弾砲の採用が推奨された。^[4]

4.5 インチ榴弾砲は、第一次世界大戦のほとんどの前線で使用された。西部戦線では、 18 ポンド野砲の 3 個中隊につき 1 個中隊という規模が標準であった。当初、4.5 インチ榴弾砲は各歩兵師団の王立野戦砲兵隊 (RFA) の榴弾砲旅団に装備されていた。1914 年の最初の英国海外派遣軍では、この旅団は 3 個中隊で構成され、各中隊には榴弾砲が 6 門あった。その後の中隊は榴弾砲を 4 門しか持たなかった。1916 年には西部戦線の全中隊が榴弾砲 6 門に増強され始め、同年後半には榴弾砲旅団が解散され、RFA の各野戦旅団に 4 番目の中隊として榴弾砲中隊が追加された。この編成は戦争と戦争の間に継続された。

この兵器は戦間期にも使用され、さまざまな作戦で使用された。弾薬の変更を除けば、機械化を可能にするために砲架が改造された以外は、榴弾砲自体は変更されなかった。

第二次世界大戦中、この砲はフランスでイギリス海外派遣軍に配備され、多くが失われたものの、QF 25 ポンド榴弾砲の 生産が進むまで、最も広く使用された砲兵砲でした。中東および極東戦域や訓練で使用され、徐々に 25 ポンド砲に置き換えられました。

QF は「クイック ファイアリング」の略で、発射薬を収めた金属製 (通常は真鍮製)の薬莢で弾を発射する兵器を指すイギリスの用語です。薬莢には、弾薬室の密閉機能もあります。この榴弾砲は、イギリスの QF 野戦砲の中で最大口径の砲でした。

砲弾とライフリングの設計に関する広範な実験の他に、2 つの問題が開発を遅らせた。どちらも榴弾砲特有の問題であった。1 つ目は、高仰角で発射されたときに砲尾が地面に当たるのを防ぐため、調整可能な速射反動システムが必要だったこと。2 つ目は、推進薬の選択に対応できるヤード単位の射程目盛りに適した設計だった。1 つ目は、砲身が水平のときは 40 インチ (1.0 m) の反動を許容するが、仰角 45 度のときは 20 インチ (0.51 m) しか許容しない「カットオフ ギア」の使用によって解決された。2 つ目は、射程目盛りがチャージ 4 用に設計され、他のチャージの実際の射程をチャージ 4 の目盛りに基づいて設定された偽の射程に変換するための「射程ルール」が提供されることにつながった。

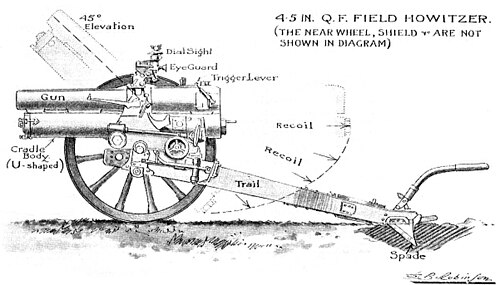

砲架は、荷馬車と6頭の馬に牽引されるように設計されており、下部の砲架は箱型の砲架で構成されていた。QF 4.5は別々に弾を発射した（つまり、砲弾と薬莢は別々に装填された）。砲身は組み立て式で、水平にスライドするブロック式の砲尾を備えていた。旋回が制限されたサドルが、上下動する質量とシールドを支えていた。1人での射撃用に設計されており、旋回と仰角の両方のコントロールと照準器が左側にあった。反動システムは砲身の下にあり、油圧バッファーと油圧空気圧式回復装置を使用して砲身を射撃位置に戻した。

当初は偏向目盛りとストリップエレベーションを含むロッキングバーオープンサイトが装備されていましたが、1914年までにはキャリアナンバー7ダイヤルサイトナンバー1にナンバー7ダイヤルサイトが導入されました。このキャリアは往復動式（つまり、クロスレベリング可能）で、一体型のエレベーションスケールドラムとサイトクリノメーター（照準角度に使用）用のマウントを備えていました。^[5]ナンバー7ダイヤルサイトは、ドイツのゲルツパノラマサイトの改良版でした。1917年にマークIIが作成された際の兵器への唯一の変更は、ライフリングのねじれの減少（1：15から1：20）と、発射応力の影響を減らすために砲尾の設計上の欠陥を修正する変更でした。

1920 年代から、車両牽引用に、最初は Mk 1R (ソリッド ゴム タイヤ)、次に Mks 1P または 1PA (新しい車輪、車軸、ブレーキ、空気入りタイヤ) にアップグレードされました。Mk 1P はイギリスの改造で、車軸の端を切り落とし、9.00 x 16 タイヤを使用する新しい車軸を車の下に取り付けました。Mk 1PA はアメリカの Martin-Parry (Buquor) の改造で、ドロップダウン スタブ車軸が取り付けられ、元の車軸の端に取り付けられたスリーブによって固定されました。これらには、より大きな 7.50 x 24 タイヤが付いていました。No. 26 砲兵トレーラーも同様に改造されました。イギリス軍の他のほとんどの砲や榴弾砲とは異なり、4.5 インチ榴弾砲には校正用 Probert 照準器が取り付けられていませんでした。

1914年に戦争が勃発するまでに、192門の大砲が生産されたが、そのうち39門は帝国軍向けで、発注数より少なかった。^[6] コヴェントリー兵器工場が主な供給元で、ウーリッジ王立兵器工場も相当数を生産した。完全な装備品の供給元としては、他に米国のベスレヘム・スチールや、戦争勃発前には少数のヴィッカース社があった。オースティン・モーター・カンパニーは砲車を数台生産した。戦時中の総生産数は、砲（砲身）3,384門、砲車3,437台であった。

QF 4.5 は第一次世界大戦中、主に王立野戦砲兵隊によって使用され、1914 年に 182 門が生産され、戦争中にさらに 3,177 門が生産されました。

第一次世界大戦の初めには、イギリスの各歩兵師団には6門榴弾砲中隊3個からなる旅団が設けられていた。1917年2月、師団砲兵隊は2個野戦旅団に統合され、各旅団は18ポンド砲中隊3個（A、B、C）と4.5インチ榴弾砲中隊1個（D）を擁する。残りは、同じ編成の陸軍野戦旅団に編成された。

1916年夏のソンムの戦いでの経験を経て、西部戦線におけるその役割は1917年1月に「ガス弾による砲撃の無効化、防御力の弱い陣地への砲撃、連絡溝への側面攻撃、特に夜間の砲撃、野砲が届かない場所でのワイヤー切断」と定義された。^[7]

1917年6月のメシーヌの戦いなどの前進中、この砲は、18ポンド砲の忍び寄る砲撃に先立って敵の前線に榴弾の「直立砲撃」を行ったり、砲撃後にガス砲撃を行ったりするのに典型的に使用されました。^[8]

休戦時には西部戦線で984門の榴弾砲が運用され、25,326,276発の砲弾が発射された^{[9] 。また、230門以上の榴弾砲がエジプト、ロシア、その他の戦線に配備されていた[10]}。

4.5インチ榴弾砲は、ガリポリ、バルカン半島、パレスチナ、イタリア、メソポタミアでの作戦でもイギリス軍の砲台によって使用された。

1917年11月30日のカンブレーの戦いで、RFA第276旅団D砲兵中隊の小隊（砲2門）がエペーの南東にあるリトル・プリエル農場でドイツ軍の反撃を阻止した。シリル・ガウリー軍曹は、榴弾砲小隊を指揮した際の最も顕著な勇敢さおよび敵から砲を守った功績により、ヴィクトリア十字章を授与された。 ^{[11] [12]}

西部戦線の休戦直前に4.5インチ榴弾砲のいくつかの砲台が北ロシアに到着し、1919年の大半にわたってそこに留まりました。 ^{[13] [ページが必要]}

1919年には、少数が第三次アフガニスタン戦争^{[14] [要ページ]、}ワジリスタン作戦[ ^{15] [要ページ]、}そして1920年から1921年にかけてのメソポタミアでのイギリスに対するイラクの反乱の鎮圧に使用された。^[13]

4.5インチ榴弾砲は、1940年にフランスに駐留していたイギリス海外派遣軍の一部の砲台に装備されていた。96門が失われ、403門が世界中で運用され（英国外では82門のみ）、イギリス軍が保有しているほか、オーストラリア、カナダ、ニュージーランド、南アフリカが保有している。イギリスの保有数は、修理と補修の完了により、1940年8月までに561門に増加すると予想されていた。ドイツ軍は、捕獲したイギリスの砲を11.4 cm leFH 361(e)、ロシアの砲を11.5 cm leFH 362(r)と呼んだ。^{[16] [ページが必要]}

4.5インチ榴弾砲は、 1940年と1941年に西部砂漠でイギリス軍とオーストラリア軍の砲台に装備され、シリアではオーストラリア軍の部隊に装備された。^{[17]イラクの}ハバニア飛行場の正門を飾っていた2門の大砲は、イギリス空軍によって改修され、1941年5月の英イラク戦争でハブフォースによって使用された。 ^[18]第4および第5インド師団の砲台は彼らとともに東アフリカに赴き、4.5インチ榴弾砲を装備した南アフリカの砲台もこの戦役で戦った。^[19]

1941年の極東では、4.5インチ榴弾砲がマレー半島のイギリス軍とオーストラリア軍の一部の砲台と、香港の各山岳砲台の部隊に装備されていた。第155野戦連隊（ラナークシャー・ヨーマンリー）の4.5インチ榴弾砲は、1941年12月下旬のカンパールの戦いで日本軍の攻撃を食い止めるのに重要な役割を果たした。イギリス軍による4.5インチ榴弾砲の最後の実戦使用は、1942年初頭のマレー半島でのことだった。^[20] 1943年に野戦部隊から撤退し、1944年に弾薬の在庫が尽きたため旧式と宣言された。^[21]

4.5 インチ榴弾砲は、1925 年にアイルランドで新設された第 3 野戦砲隊の装備として導入されました。1941年にアイルランド軍が受け取った追加装備には、4.5 インチ榴弾砲 4 門が含まれていました。1943 年から 1944 年にかけて、さらに 20 門の 4.5 インチ榴弾砲が受領されました。すべて Mk1PA 砲架に搭載された 38 門の 4.5 インチ榴弾砲が、予備軍の FCA によって使用されました。

QF 4.5 は、1960 年代までアイルランド軍で使用され続けました。1976年頃、ウィックロー州グレン オブ イマール射撃場でFCA ( An Fórsa Cosanta Áitiúil – 地方防衛隊) によって発射されました。退役した例がいくつか存在し、コーク州コリンズ兵舎に保存されているものや、ダンドーク州エイケン兵舎に 2丁保存されています。

イギリスは1939年から1940年にかけてのソ連との冬戦争で使用するために24門の榴弾砲をフィンランドに供給した。フィンランドは1940年7月にスペインからさらに30門を入手し、すべての砲が1941年から1944年の継続戦争で使用された。フィンランド軍では114 H/18と命名された。フィンランド軍は穴あき円筒形のマズルブレーキを装備した。砲の一部はBT-42自走砲に使用された。 ^[22]

第一次世界大戦中、ポルトガル軍は西部戦線での戦闘で QF 4.5 を使用しました。この榴弾砲は 1917 年に受領され、連合国支援の一環として西部戦線に派遣されたポルトガル遠征軍団(CEP) に装備されました。CEP では、この榴弾砲は各野砲大隊の第 4 砲台に装備されるように設計され、各大隊の他の 3 つの砲台には75 mm 速射砲が装備されていました。

ポルトガルでは、QF 4.5 は正式にObus 11,4 cm TR m/1917 と命名され、「ボニファシオ」というニックネームが付けられました。この砲は 1940 年代まで使用されていました。

1916年から1917年にかけて、400門の4.5インチ榴弾砲がロシアに供給された。^{[23]このうち54門は、1918年にロシアが}中央同盟国と和平を結んだ後、ルーマニアに放棄された。これらはルーマニア軍によって運用され、1918年から1934年まで歩兵師団の榴弾砲連隊に装備された。^[24]

銃

• 全長: 5 フィート 10 インチ (1.78 m)
• 砲身長: 60.11インチ (1,527 mm) ^[1]
• 重量: 972ポンド (441 kg) (Mk1)、1,021ポンド (463 kg) (Mk2) (砲尾を含む)
• ライフリング：PPS 32溝
  • Mk 1: 41.314口径の1つから14.78口径の1つに増加
  • Mk 2: 20口径のうち1口径均一ねじれ^[1]
• 砲尾：水平スライドブロック

キャリッジ

• 重量: 総重量27 cwt (1,400 kg)
• 幅: 6 フィート 9 インチ (2.06 m)
• 反動: 仰角0°で43.5インチ (1,100 mm)、仰角45°で15.2インチ (390 mm) ^[1]
• 標高: -5°～+45°
• トラバース: 左右3°

弾薬

• 「Shell HE」Mk 12～16 – 4.3ポンド（2.0 kg）アマトールまたはTNTを充填。マークごとに若干の違いあり
• 「砲弾の煙が炸裂」Mk 3～11 –白リン弾が充填されている
• 「砲弾煙幕発射装置」Mk 1 -ヘキサクロロエタン- 亜鉛充填
• 「シェルスター」Mk 3 - スターユニットとパラシュート、および「信管、時刻、パーカッション No. 221」
• シェル重量: 35 ポンド (16 kg)
• 発射薬量: 5 個、0.4 ～ 1 ポンド (0.18 ～ 0.45 kg) を 3.4 インチ (86 mm) の長さの真鍮ケースに装填

4.5インチの弾薬は別々に装填され、薬莢と薬莢は別々に装填され、必要に応じて薬莢から装填袋が取り外された。最大装填数は5で、薬莢には取り外し不可能な装填数（1）と4つの増分装填袋があった。薬莢は信管を装着した状態で納入された。1914年、4.5インチ榴弾砲の弾薬スケールは、榴散弾70%、HE30%であった。第一次世界大戦中に新しいタイプの砲弾が導入された。これらは1915年末に化学砲弾、1916年に焼夷弾、1917年に煙幕弾であった。煙幕弾は鋼鉄と鋳鉄の両方の本体にリンを充填したものであった。新しい流線型の砲弾 (HE Mk 1D) も導入され、最大射程距離が、旧式の 3 つの CRH (口径半径ヘッド) モデルの 6,000 メートル (6,600 ヤード) から 6,700 メートル (7,300 ヤード) に増加しました。

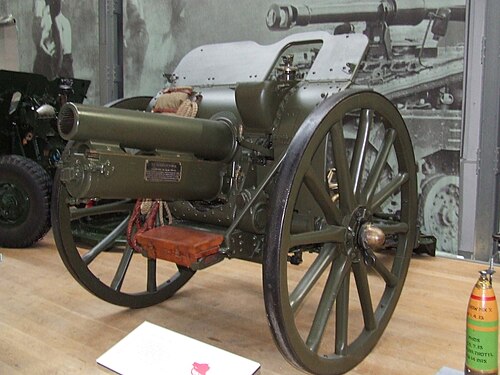

• 火力 – 王立砲兵博物館、ウーリッジ、ロンドン
• 帝国戦争博物館、ダックスフォード、イギリス。^[25]
• 大砲博物館、ハメーンリンナ、フィンランド^[26]
• コリンズ・バラックス、コーク、アイルランド
• アイルランド、バリンコリグ・バラックス・スクエア
• 陸軍記念博物館と砲兵学校、ワイオウル、ニュージーランド
• オークランド戦争記念博物館、ニュージーランド
• オーストラリア王立砲兵国立博物館、ノース ヘッド、シドニー、オーストラリア (2010 年に閉館)
• カナダ王立砲兵連隊中央博物館、マニトバ州シロ
• エイケン兵舎、ダンドーク、アイルランド
• 第 2 大隊第 15 野戦砲兵連隊本部、フォート ドラム、米国
• ポーランド軍事博物館ワルシャワ ポーランド
• カナダ人からベルギーのモンス記念博物館に寄贈された。^[27]
• 国立軍事博物館、ブカレスト、ルーマニア
• パロラ戦車博物館、フィンランド（ BT-42に搭載）
