ミストラル（ミサイル）

ミストラル
ミストラル
	ハンガリー軍のミストラルアトラス二連装発射機
タイプ	ショラド
原産地	フランス
サービス履歴
使用中	1989年～現在
使用者	演算子を参照
戦争	第二次コンゴ戦争; 2022年ロシアのウクライナ侵攻
生産履歴
デザイナー	マトラ・ディフェンス（現在はMBDAに合併）
設計	1974年以降
メーカー	MBDAフランス
仕様
質量	19.7キログラム
長さ	1.86メートル; 1.88m（初期ブースターを含む）;
直径	90ミリメートル
クルー	1
有効射程距離	8 km（ミストラル3）
弾頭	高密度タングステンボールを使用した高性能爆薬
弾頭重量	2.95キロ
爆発; メカニズム	レーザーの近接または衝撃によりトリガー
エンジン	固体ロケットモーター、2段
飛行限界	6キロ
最高速度	930 m/s、マッハ約2.71（超音速）
誘導; システム	赤外線ホーミング

ミサイル・ポータブル・アンチエアリアン・レジェ（英: Transportable lightweight anti-aérien Léger）は、一般的にミストラルと呼ばれ、MBDAフランス（旧マトラ・ディフェンス、その後マトラ・BAeダイナミクス）が製造したフランスの赤外線ホーミング短距離防空システムである。フランスのSATCP（Sol-Air à Très Courte Portée）をベースに、後にミストラルとなるポータブルシステムの開発は1974年に始まりました。システムの最初のバージョンは1988年（S1）、2番目は1997年（ミストラル2）、3番目は2018年（ミストラル3）に導入されました。

説明

ミストラルは、車両、水上艦、ヘリコプターからだけでなく、ポータブル構成でも使用できる短距離防空 (SHORAD) ミサイルシステムです。「ミストラル」ミサイルは、「敵味方」の質問機、電源、照準装置付きの三脚とともに、輸送および発射コンテナ (MPC) で輸送されます。

MANPADS システムと異なるのは、レール (発射管の支持部)、照準・指示・射撃管制システム、ポッド (全体を地上、車両、またはその他のプラットフォームに接続する構造) を組み合わせた構造から発射する必要がある点です。空中 (ヘリコプター) または機械化 (遠隔または自動砲塔、陸上または海上) システムとして構成することもできます。

MANPADSとは異なり、肩から装着して使用することはできません。必ず装着して使用するシステムです。

ミストラルは、指揮官と射手の2人の乗組員によって操作される。装甲車両、船舶、ヘリコプター（アエロスパシアルガゼル、デネルロイバルク、ユーロコプタータイガーなど）からミサイルを発射できる発射装置もある。標的の航空機の後方から発射されたフレアを無効にするために、ミストラルでは、以前の赤外線誘導MANPADSの追跡方法ではなく、ジャイロを基準として使用する比例航法が採用されている。ECCM機能をさらに強化するために、ミストラルのシーカーは、デコイや干渉を排除するために非常に狭い視野を持ち、シーカーは+/- 38度の範囲で傾けることができる。ランチャー上で、ミサイルは2秒でジャイロを駆け上がり、合計反応時間は5秒である。ミストラルの全方位2色（2～4および3～ 5μm）冷却IRシーカーはSAT（Societe Anonyme de Telecommunications）によって開発され、ミサイルはレーザー近接信管と衝撃信管の両方を採用しています。

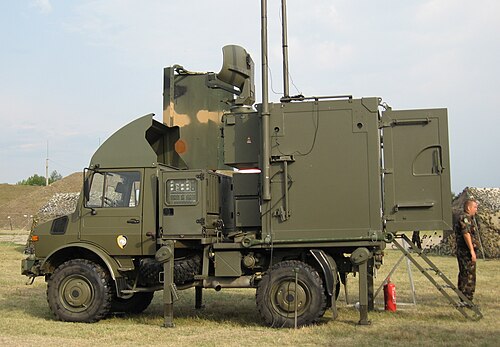

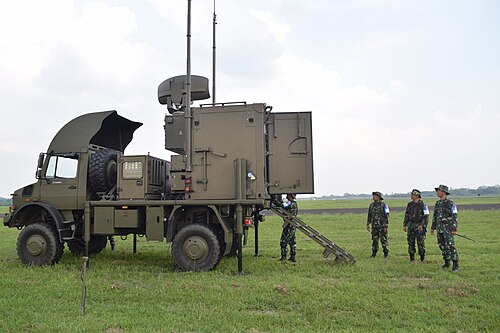

MCP (ミストラル調整ポスト) は、エリコンコントレイブ社の SHORAR (短距離対空防衛レーダー) を装備して 1991 年のパリ航空ショーで初めて公開されました。MCP は、ポータブルミストラルシステム、ATLAS、ALBI、または MPCV システムで使用するように設計されており、軍事部隊や重要な施設の防空用の MBDA ミストラルミサイル地上ベース防空 (GBAD) システムの一部としても使用されます。

MCPは、ミストラル発射ユニット、ALBI、ATLAS、MPCV防空システムの11の目標指定と射撃管制を提供します。MCPはトラックのシャーシまたはその他のオフロードシャーシに搭載されます。MCPの新しいバージョンは、IMCPまたは改良型ミサイル管制所と呼ばれています。^[4]

ミストラルをベースにした近距離兵器システムは、完全に自動化された安定化高速再装填ランチャーを備えた、サドラルと呼ばれる6発のミサイルバージョンである。CSEEが開発した射撃管制指揮装置は、TVカメラとFLIRで構成されるランチャーに統合されている。両方の指揮装置によって生成された画像は、デッキ下のオペレーターコンソールのスクリーン上に表示され、ミサイルは発射前にターゲットにロックオンされる。フルロードのサドラルランチャーの重量は1080 kg、オペレーターコンソールの重量は280 kgである。船舶に搭載されている2発のミサイルユニットはシムバッドと呼ばれ、新しく発売された4発のミサイルバージョンはテトラルと呼ばれている。現在、シムバッドの進化形であるシムバッドRCが提案されている。テトラルとシムバッドRCはどちらも船のデッキから遠隔操作されるが、オリジナルのシムバッドは単純な光学照準器を使用して手動で操作される。^[5]

歴史

第二次コンゴ戦争でルワンダ軍が使用したミストラルミサイルは、1999年3月23日にジンバブエ空軍のBAEホーク戦闘機を撃墜した^。[6]

2021年から2023年にかけて、フランス海軍のラファイエット級フリゲート艦3隻に、退役するジョルジュ・レイグ級フリゲート艦から再利用された2基の自動化されたSADRAL発射装置と、それぞれ6基のミストラルMk 3地対空ミサイルが搭載されました。このシステムは、海面すれすれの目標に対する近代化された防御を提供するために、以前のクロタールシステムに代わるものでした。 ^[7]^[8]ミストラルMk 3は赤外線画像シーカーを搭載しており、高度な画像処理機能を備えています。これにより、UAV、ターボジェット推進ミサイル、高速艇などの低熱シグネチャの目標を長距離で攻撃することができ、報告によると対抗手段に対する抵抗力も備えています。^[9]このシステムは、航空母艦 シャルル・ド・ゴール^[10]、ミストラル級強襲揚陸艦^[11]にも搭載されており、SIMBAD-RCはフランス海軍のジャック・シュヴァリエ級支援艦にも搭載されている。^[12]

ミストラル用のサドラル砲塔2基は、旧カサール級フリゲート艦のヘリコプター格納庫の両側にある高床式デッキにも設置されていた。^{[13]サドラル/ミストラルシステム用のスペースはフランスの}ホライゾン級フリゲート艦にも用意されているが、2021年現在、これらの艦には設置されていない。

ノルウェーは、2022年のロシアのウクライナ侵攻開始直後にミストラルシステム100台をウクライナに派遣した。^[14]

戦争の結果、より迅速な武器出荷の必要性に応えて、MBDAは2023年初頭にミストラル3の生産を月20発から30発に加速し始め、^[15] 2023年後半までに月40発にまで加速させた。 ^[16]

バリエーション

ミストラルは1989年に生産が開始され、現在ではオーストリア、ブラジル海兵隊、チリ、コロンビア、キプロス、エクアドル、エストニア、フィンランド、フランス、ハンガリー、インドネシア、モロッコ、ニュージーランド、オマーン、パキスタン、フィリピン、韓国、シンガポール、スペイン、ベネズエラを含む25か国の37の軍隊によってさまざまな形で配備されている。ノルウェーは2022年にミストラルミサイルの全在庫をウクライナに寄贈した。^[17]

土地システム

MANPADS: 手動で操作される携帯型発射装置で使用される基本的なミストラルミサイル。
ALAMO: 軽車両に使用され、手動で操作される、単一ミサイルを搭載したミストラルミサイルマウント。
ALBI: ミストラルミサイル 2 基を搭載したマウントシステム。手動で操作する車輪付き車両または軽装甲車両に使用されます。
ATLAS: 手動で操作するミストラルミサイル 2 基を搭載した改良型地上または車両ベースのマウント。
ATLAS RC: 遠隔操作される ATLAS システムのさらなる開発。
ASPIC: 遠隔操作式のミストラルミサイル 4 基を搭載した軽車両用マウント。
MPCV: 4 基のミストラルミサイルと 1 門の機関砲または重機関銃を搭載した軽車両用砲塔、EO システムによる自動射撃管制装置。
PAMELA: ミサイル 1 基を搭載したミストラルミサイルマウント。VLRA または TRM 2000 トラックで使用され、手動で操作されます。
SANTAL: 6 発のミストラルミサイルと捜索レーダーを備えた自動射撃管制装置を備えた装甲車両用砲塔。

海軍システム

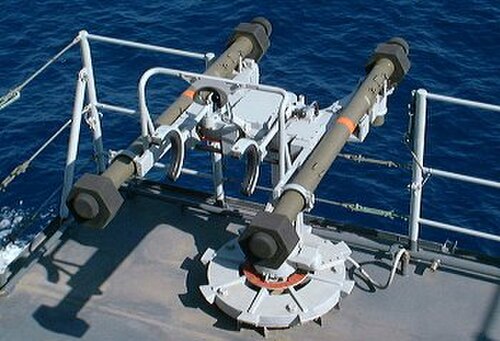

SIMBAD: ミサイル 2 基を搭載した手動で操作するミストラルミサイルマウントシステム。
SIMBAD RC: 遠隔操作される通常の SIMBAD システムの開発。
TETRAL: 4 基のミストラルミサイルを搭載したマウントシステム、FCR または EO システムによる自動射撃管制。
SADRAL: ミストラルミサイル 6 基を搭載し、FCR または EO システムによる自動射撃管制を行います。
シグマ: 25 または 30mm 機関砲と 3 基のミストラルミサイルの組み合わせ、FCR または EO システムによる自動射撃管制。
SAKO M85 ミストラル: フィンランドのSAKO 23 M85をベースにした、遠隔操作式のミストラルミサイル6発を搭載した海軍砲塔。

空中システム

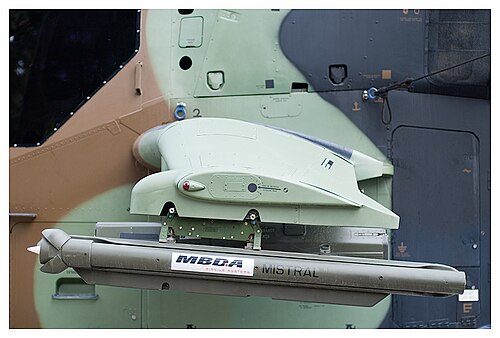

ATAM: 各モジュールにミサイル 2 発を搭載し、空対空兵器として使用されるヘリコプターバージョン。

潜水艦防空システム

2012年9月26日、DCNSは同社のル・ムリヨン工場で、ミストラルをベースにした潜水艦用キャニスターベースの防空兵器の設計と製造の計画を発表した。このコンセプトは、1970年代にヴィッカースが開発し、 HMS アエニアスとギャル級の3隻の潜水艦でテストされたイギリスの潜水艦発射空中飛行ミサイルに似ている。^[18]

ミストラル MANPADS
PAMELAシステム
ALAMOシステム
ATLASシステム
ASPICシステム
MPCVシステム
SIMBADシステム
SIMBAD RCシステム
TETRALシステム
SADRALシステム
SAKO M85 ミストラルシステム
ATAMシステム

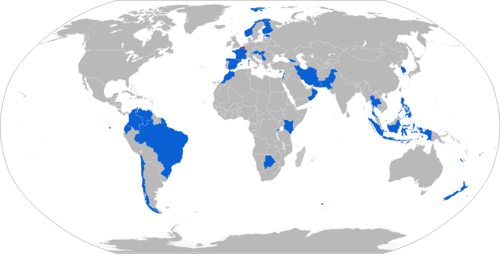

オペレーター

現在のオペレーター

オーストリア
ボツワナ^[19]
ブラジル
ブルネイ
チリ
コロンビア
クロアチア^[20]
キプロス^[21]
エクアドル
エストニア^[22]
フランス^[23]
ジョージア^[24]
ハンガリー^[25]
インドネシア
インド: HALプラチャンドおよびHALルドラ攻撃ヘリコプターの空対空ミサイルとして使用。
ケニア
レバノン
モロッコ
ノルウェー:ショルド級コルベットに使用
オマーン^[26]
パキスタン
フィリピン^[27]
ルワンダ
サウジアラビア
セルビア^[28]
シンガポール
韓国：最初の契約は発射装置406台とミサイル2,760発で構成されている。
スペイン^[29]
タイ
ウクライナ： 2022年のロシア侵攻に備えてフランスとノルウェーが軍事援助として提供。 ^[30]^[31]
ベネズエラ

将来のオペレーター

北マケドニア
スロベニア
アルメニア：フランスのセバスチャン・ルコルニュ国防大臣は、アルメニアが「ミストラル型」ミサイルの調達に関する意向書に署名したと発表した。^[32]

元オペレーター

ベルギー再開予定^[33]
フィンランド（ラウマ級ミサイル艇に搭載されていたが、近代化改修後に撤去された）
ニュージーランド- 1997年に12基の発射装置と24基のミサイルを購入。2012年に完全に運用されることなく退役した。^{[34] （IISSミリタリーバランス2017による現在の}ニュージーランド陸軍の装備には記載されていない）
