スコープマウント

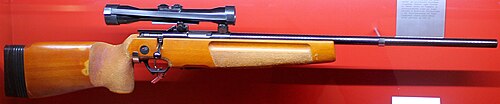

スコープマウントは、（通常は）望遠照準器または他のタイプの光学照準器を銃器に取り付けるために使用される剛性器具です。マウントは、スコープ本体と一体化することも（ツァイス レールなど）、より一般的には、ねじで締めるリング（パイプ シューに類似）を介してスコープ チューブに固定する外部フィッティングにすることもできます。スコープとマウントは、武器の互換性のあるインターフェイスに固定されます。マウントやベースなどの用語は多少緩く使用されており、光学照準器を銃器に取り付ける方法として、一緒にまたは互いに交換して使用されるいくつかの異なる部品を指す場合があります。

スコープマウントの取り付けインターフェースは、武器のデザインとユーザーの選択によって異なります。伝統的に、スコープマウントは、タップ付きネジ穴 (通常はレシーバー上) および/またはクランプ(銃身またはストック上) を介して銃器に固定されます。20 世紀半ば以降、取り付けと取り外しが容易なため、ダブテール レール(逆等脚台形断面の直線ダブテールブラケット上をマウントがスライドし、クランプ ネジでしっかりと固定される) が一般的になりました。その後、ウィーバー レールなどの六角断面のレール インターフェース システムが人気を博し、1990 年代初頭にピカティニー レールに変更され、1995 年にNATO軍の標準化された軍事用マウント インターフェースになりました。ピカティニー レールは、2009 年に軍事用としてメートル化されたNATO アクセサリ レールに正式に置き換えられましたが、民間市場ではスコープとアクセサリの両方のマウント用として引き続き人気がありました。

スコープマウントは、ワンピース（複数のクランプリングを備えた単一の器具）またはマルチピース（通常、2つ以上の個別のスコープリング）のいずれかです。これらのマウントは通常、指定された張力でネジで固定されます（トルクドライバーの使用が保証されます）が、つまみネジで手動で締める場合もあり、クイックリリース（QR）設計になっていることもあります。2020年の時点では、ピカティニーレールは間違いなく新しい銃器のスコープマウントの標準ですが、ピカティニーレールと一緒に使用することも、まったく異なる設計の代替品として使用することもできる、独自のブランド固有のタイプのマウントが多数あります（スコープと銃器のリンクのセクションを参照）。スコープマウントは、銃器およびスコープのメーカーが提供する場合もあれば、アフターマーケットのアクセサリとして購入することもできます。

レールマウント用のスコープの中では、22.5度V字型のツァイスレールが最も普及している規格です。これは1990年に導入されました。2008年に特許が失効した後、Blaser ^[1]、 Leica、Minox、Meopta、Nikon ^[2] 、Noblex（旧Docter ^[3]）、Schmidt & Bender ^[4]、Steiner ^[5]などのメーカーから互換性のあるスコープが提供されています。そのため、ある意味では、スコープマウントレールの事実上の業界標準となっています。このシステムは、これまでのところ、ヨーロッパのハイエンド市場で最も多く使用されています。^[6]

スワロフスキーSR レール (2002 年に特許取得、^{[7] [8] [9] 、 2005}年に導入^[10]スワロフスキー SR レールは、スワロフスキーの子会社である Kahles でも​​使用されています。^[11] ) は、反動ラグとして多数の「歯」を備えた平らなレールを備えており、スワロフスキーとその子会社 Kahles のスコープのみに搭載されています。このレールは、ステップレスでもセルフセンタリングでもない点で、ツァイス レールとは異なります。

以前の競合規格は、同じく2005年に導入された半円形のシュミット＆ベンダー・コンベックスレール^[4]でした。シュミット＆ベンダーは数年後にツァイスレール規格に変更しました。ツァイスやスワロフスキーのシステムとは対照的に、S&Bコンベックスレールは、スコープを取り付ける際にレチクルが地面に対して水平にならないように傾斜をつけることができました。^[12]

逆V字型（70度）の古いヨーロッパのシステムがあります。^[13]このシステムは現在ではほとんど普及していません。このシステムの利点は、かつてほとんどのヨーロッパのスコープメーカーが提供していたことですが、欠点は、アイレリーフを調整するたびにレールにネジ用の穴を開ける必要があったことです。^[14]レールマウントの新しい規格はすべて、この問題に対処しています。

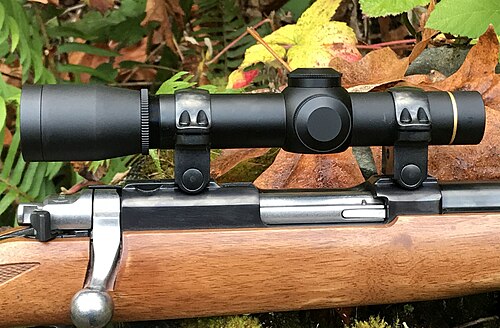

リングマウントは通常、銃器に取り付けられたベースと、照準器に取り付けられたリング (通常は 2 つ) で構成されます。リングは通常、スチール製またはアルミニウム製です。リングマウントの一般的な直径は、25.4 mm (1 インチ)、26 mm、30 mm、34 mm です。異なるアセンブリでは、強度と持続的な精度の能力に大きな違いがあります。軽い使用シナリオで.22 LRなどの弱いカートリッジを使用する場合は、細いアルミニウムリングのペアで十分ですが、反動が非常に強い銃器と重い照準器が組み合わされる場合は、スチールリングまたは反動ラグ付きの厚いアルミニウムリングを使用する必要があります。

リングマウント用のスコープにはさまざまなサイズがあります。最も一般的なものは次のとおりです。

• 1インチ（25.4 mm）
• 30ミリメートル
• 34ミリメートル

あまり一般的ではない標準は次のとおりです。

• 3 ⁄ 4インチ（19 mm）
• 7 ⁄ 8インチ（22 mm）
• 26 mm – 古いヨーロッパのスコープ
• 35 mm – 一部の IOR、Vortex、Leupold モデル
• 36 mm – 一部のツァイスおよびヘンゾルトモデル
• 40 mm – 一部のIORモデルとスワロフスキーdS

リングアセンブリが均等にグリップするためには、スコープリングが円形で、スコープチューブと同軸であることが重要です。不均等にグリップするリングマウントでは、リングマウントをラップして、マウント時に不均等な圧力がかかるのを防ぐことができます。 ^[15]リングマウント用に作られたスコープの場合、リングを取り付けるときにリングマークが付くことは珍しくありません。

市場には、より大きな直径のリング マウント内にスコープを取り付けることができるインサート リングがあります。例としては、プラスチック インサートを使用して、1 インチ (25.4 mm) チューブ付きのスコープを 30 mm マウントに取り付ける場合が挙げられます。

市場には、ラッピングなしでストレスのないマウントを実現するために作られた円形のリングインサートを備えた特殊なリングマウントもあり、Burris Signature RingsとSako Optilock Ringsの2つがよく知られています。Burris Signatureは1995年に発表されました。^[16]特許は1994年に申請され、1995年に付与されました。 ^[17] Sako Optilockは2000年代初頭から販売されています。^{[18] [説明が必要]} Optilockという商標は1997年12月に米国で登録され、2001年12月から米国で販売されています。 ^{[19] 2000年に、Sakoは}Beretta Holdingに売却されました。^[20] 2002年にBurrisもBeretta Holdingに売却され、BurrisとSakoは同じ所有者になりました。バリスの円形インサート付きリングの当初の特許は2014年に失効したと考えられており、2020年現在「確実に失効」と記載されている。^[17]

2015年、バリスシグネチャーシリーズのさらなる発展形として、XTRシグネチャーリングが発売されました。XTRバリアントは、リングアセンブリごとに円形の空洞が1つではなく2つあるという点で異なります。 ^[21] XTRシグネチャーリングの特許は2016年に申請され、2019年にバリスに付与されました。^[22]

多くの反射照準器（例：レッドドットサイト）とホログラフィックサイトには専用のマウントが付いています。^[23]

• エイムポイント アクロレール：クランプ機構を介して照準器を取り付けるためのダブテールレールで、幅4mm ^[24]の直線的な反動ラグ溝が付いています。ダブテールは約16.5mmの幅があり、鋭いエッジがないように丸みを帯びています。マウントはコンパクトで、ピストルだけでなく、ライフルやショットガンにも使用できます。2019年にエイムポイント アクロ P-1 および C-1 照準器とともに発売されました。^[25]エイムポイント アクロ C-2 および P-2、シュタイナー MPSにも使用されています。
• エイムポイントマイクロ規格：2007年にエイムポイントの小型チューブサイト型に初めて導入されたが^[26]、現在では他のメーカーでも使用されている。ライフルやショットガンでは人気があるが、サイズが大きいためハンドガンには適していない。マウント規格では4本のネジと1つのクロススロットが反動ラグとして使用されている。エイムポイントマイクロ、ボルテックスクロスファイア、シグザウアーロメオ4＆5、一部のホロサンパラロウ型などのレッドドットサイトに使用されている。^[23]
• エイムポイントCompM4マウント：2007年にエイムポイントCompM4照準器とともに発売された^{[27] 。照準器は下側から2本のM5ネジでマウントに取り付けられ、マウントには反動ラグとして機能する横方向の溝がある。エイムポイントCompシリーズは1993年に発売された。 [27]} CompM4の前身であるCompM2は30mmリングマウントを備え、2000年にアメリカ軍に導入された。一部のメーカーはM4マウントシステムをコピーしたが、主にエイムポイントによって使用されている。^{[28] [要出典]}
• C-More規格：C-More Sightsが導入したマウント規格。2本のネジと2つの円形ノッチが反動突起として機能します。Delta Optical MiniDot、Kahles Helia、Vortex Razor、Sig Sauer Romeo3などのレッドドットサイトに使用されています。^[23]
• Docter/Noblex規格：2010年代を通じて最も多くのメーカーが使用したマウントパターン。これはおそらく、市販のマウントの幅広い選択肢が理由だ。マウント規格では、2本のネジと、反動突起として機能する4つの円形ノッチを使用する。^[23] Docter/Noblexサイト、Burris Fastfire、Vortex Viper、Leica Tempusなどのレッドドットサイトに使用されている。
• シールド規格：シールドサイトが使用する独自の規格。形状はノーブレックス/ドクターのフットプリントに似ていますが、寸法が異なります。^[23]シールドレッドドットサイトに加えて、リューポルドデルタポイントプロでも使用されています。
• Trijicon RMR/SRO規格：2つのネジ穴と、反動突起として機能する2つの浅い円形の切り欠きがあります。^[23]主にTrijicon RMRとSROレッドドットサイト、および一部のHolosunサイトで使用されます。
• その他: 上記のいずれとも互換性のない独自のフットプリントを持つ有名なレッドドットサイトとしては、Sig Sauer Romeo 1、Holosun Paralow 403A、^{[23] Holosun 509T、Swampfox Kraken MRDSなどがあります。リングマウント用の反射サイト（例：30 mmチューブ付き}Aimpoint CompM2 ）や統合ピカティニーベース付きの反射サイトも存在します。

ベースとは、通常、スコープと銃器を接続する部品を指します。たとえば、ベースの下側にはピカティニーアタッチメントがあり、上側にはリング（例：30 mm）またはレールマウント（例：Zeissレール）があります。アセンブリによっては、ベースの上部と下部が別々の部品になっており、一緒にねじ止めして指定されたトルクで締め付ける必要があります。^[29]したがって、ベースは完全なスコープマウントアセンブリを構成する場合もありますが、2つの部分からなるスコープマウントアセンブリの下部を指す場合が最も多く使用されます。

銃器に取り付けられ、スコープマウントが取り付けられる銃器インターフェイスは、ベースまたはレールと呼ばれることがよくあります。

塩基の種類には次のようなものがあります。

標準マウント

• ピカティニーレール：標準化されたスロット距離。
• ウィーバーレール：スロット間の幅が異なります。

•
  ピカティニーレール上のメートル法寸法。
•
  エアガンのウィーバーレール。

独自およびブランド固有のマウント

• クローマウント。Suhlクローマウント、^[30] Ziegler ZPマウントなど、いくつかの種類があります。
• ピボットマウント。EAW、MAKlick、Steyr Luxusなど、いくつかのタイプがあります。^[31]
• Aimpoint Microは、他のレッドドットサイトメーカーでも使用されています。^[32]（Aimpoint CompやAimpoint ACROマウント規格とは互換性がありません。レッドドットサイト#マウントタイプを参照してください。）
• ブレイザーサドルマウント^[33]
• コンテッサ 12mm「ユーロレール」マウント^{[34] [35]}
• ブラウニングXロック^[36]
• ダブルダブテールは回転させて所定の位置に固定します。^[37]いくつかのタイプがありますが、例えば、Leupold Dual Dovetail ^[38]
• モーゼルM03ダブルスクエアマウント^{[39] [40] [41]}
• ピカティニー・アゲインスト・ピカティニー（バリス・エリミネーター^[42]）
• パルサータイプのレールマウント。ツァイスレールと見た目は似ていますが、ベースが広く角度が急なため互換性がありません。^[要出典]
• レッドフィールド型^[43]は風圧調整可能なマウントを備え、レッドフィールド標準ジュニアとも呼ばれる。同様のコンセプトは他のメーカーによっても作られており、例えば「Leupold standard」、「Burris TU/SU」などがある。ウィーバー社も製造している。仕様はメーカーによって異なる場合がある。^[要出典]
• ルガー一体型（ルガーNo.1、^[44] M77、^{[44] [45]} ガンサイトスカウト、^{[44] [46]}ランチシリーズのミニ14 ^{[44] [47]}とミニ30 ^[44] ディアフィールドカービン、^[要出典] モデル96（.44マグナムのみ）^[48]およびルガーPCカービン^{[49] に}使用）
• Sako Optilock ^[50]は、リングがベースとは別になっているもの、またはリングがベースの一部になっているもののいずれかです。ベースにはさまざまなバリエーションがあり、Sakoテーパードダブテールレール（3種類のアクション長に対応）、Tikkaストレートダブテール（11 mmまたは17 mm）、ウィーバー、ピカティニーのいずれかに適合します。
• Sako テーパードダブテールレール( SAKOモデルSako 75、Sako 85、L461、L579、S491、M591、L61R、L691、M995、TRG-Sで使用)
• ザウアーISIマウント（ザウアー303 、およびザウアー202のごく少数の版）^[51]
• ザウアーSUMマウント（ザウアー404）^[51]
• シュルツ＆ラーセン一体型スライド＆ロックタイプ^{[52] [53]}
• 「STANAG」クローマウントは、FN FAL、HK G3、HK33、G3SG/1、MP5で使用されます。ほとんどの STANAG ベースは対応する STANAG リングと一緒に使用する必要がありますが、レール付きスコープ用の STANAG ベースもあります。
• ダブテール レール(例: 11 mm、17 mm、19 mm)。側面角度は変化するため、ダブテール レール マウントは、特定の幅であっても非標準化されていると見なされる場合があります。
• トリジコン ACOG/VCOG レール

•
  STANAG クローマウントにスコープ サイトを取り付けたHK MSG90 。

スコープを取り付けるための一体型アタッチメントのないレシーバー（一体型ピカティニーレールなど）では、ベースは通常、別個の部品としてねじ止めされます。このようなマウントは銃器のモデルに固有のものであることが多く、レシーバーブリッジの半径、ネジの種類、ネジ穴間の距離などの要因によって異なります。一般的な固定方法はネジです。これらは通常、メートル法の M3.5x0.6 mm または US #6–48（⌀ 3.5 mm、0.53 mm ピッチ）または #8–40（⌀ 4.2 mm、0.64 mm ピッチ）です。

多くのヨーロッパのアセンブリでは、 SAKO Optilock、Recknagel、オリジナルのCZリングなど、M3.5 ネジが使用されています。#6–48 と M3.5x0.6 は直径がほぼ同じで、ピッチもほぼ同じなので、混乱が生じる可能性があり、混同すると間違ったネジがねじ山に入り、徐々に締め付けがきつくなり、ついにはねじ山が破損します。損傷した場合は、穴をドリルで開けて再度ねじ山を切る必要があることが多く、その場合は M4x0.7 または #8–40 が適切な代替品になります。

レミントン700パターン

レミントン700ショートアクション（SA）スコープベースアタッチメントパターンは特に普及しており、例えば次のようなモデルで使用されています。^[54]

• レミントン モデル 722、40x、78、740、742、760、710、721、722、725
• モーゼルM1996ストレートプルとローサータイタン16
• モーゼル SR-97
• ザウアー 100、ザウアー 101、モーゼル M18 ( M12ではない)
• ベルガラ B14 LA
• ヘーネル・イェーガー 10
• サバッティローバー LA

レミントン 700 ロング アクション (LA) は、当然のことながら、前面と背面のネジ穴間の距離が長いため、700 LA 用の連続スコープ マウント アセンブリは、700 SA や上記の銃器には適合しません。ただし、2 ピース スコープ マウントは、一般的に、上記のモデルでは互換性があります。

一般的なネジパターンのリスト

丸いレシーバー ブリッジに取り付ける丸い底のベースは、2 つの接触点を設けて安定した取り付けを実現するために、レシーバーよりもわずかに小さい半径を持つのが理想的です。逆に、マウントの半径がわずかに大きすぎると、接触点は 1 つだけになり、取り付けの安定性が低下します。

下の表の半径は、レシーバーブリッジの取り付け面の曲率を指します。ベースは、フロントレシーバーブリッジに2本のネジ、リアレシーバーブリッジに2本のネジで取り付けられることが多いですが、さらに複数のネジで取り付けられる場合もあります。穴の間隔は中心から中心まで測定されます。一般的な穴の間隔は、それぞれ12.7、15.37、21.84 mm (0.500、0.605、0.860インチ) です。^[55]

2 つの前方ネジは、以下のリストではネジ 1 と 2 と呼ばれ、前方の穴の間隔は「距離 1–2」と呼ばれます。同様に、後方の穴の距離は「距離 3–4」と呼ばれます。これらの間の距離は、主にレシーバーの長さによって決まり、ここでは「距離 2–3」と記載されています。

クイック リリース (QR) とは、ツールなしで素早く取り付けおよび取り外しができるスコープ マウントのさまざまなバリエーションを指します。

場合によっては、より長い距離（またはより短い距離）で射撃できるようにスコープに追加の傾斜を加えることが適切である可能性があります。たとえば、これは長距離射撃で人気があり、6 mrad（20 MOA ）の傾斜を使用するのが一般的です 。追加の傾斜は、傾斜したピカティニーレール（例：6 mrad傾斜）、ベースまたはリング（例：6 mrad傾斜）、または特別なインサートリング（例：Burris Pos-Align）など、いくつかの方法で実現できます。^[21]

スコープの照準の高さは、頬当てサポート（チーク ウェルドと呼ばれることが多い）が目の位置を正しく把握するために重要になるだけでなく、弾道計算（弾道表など）にも重要です。後者は、非常に近い距離（15 メートル [49 フィート] など）で特に重要ですが、長距離射撃などのより長い距離では、スコープの高さは弾道計算にそれほど影響しません。

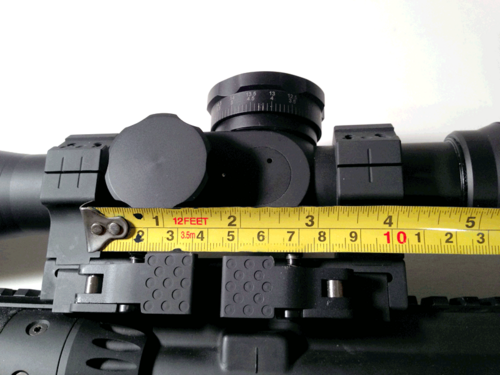

スコープの照準器の高さは、さまざまな方法で測定できます。弾道計算に関しては、一般的には銃身の軸の中心からスコープの照準器の中心 (照準線) までの距離のみで測定されます。頬当てに関しては、いくつかの方法が使用されます。ピカティニー レール付きの銃の場合、高さは銃のピカティニー レールの上部から測定されます。他のほとんどのタイプのベースでは、レシーバー ブリッジの上部半径から測定するのが一般的です。

底部の測定点が決定したら、リングマウントのスコープの場合は、光学中心またはスコープチューブの底部までの高さを測定します。これら 2 つの測定方法の違いは、光学中心からスコープチューブの底部までの距離であり、通常はチューブ直径の半分 (たとえば、30 mm チューブの双眼鏡の場合は 15 mm) に相当します。
